DEHNcharge

• 大型 DC 蓄電池用の接続準備済みの複合式避雷器タイプ 1 + タイプ 2

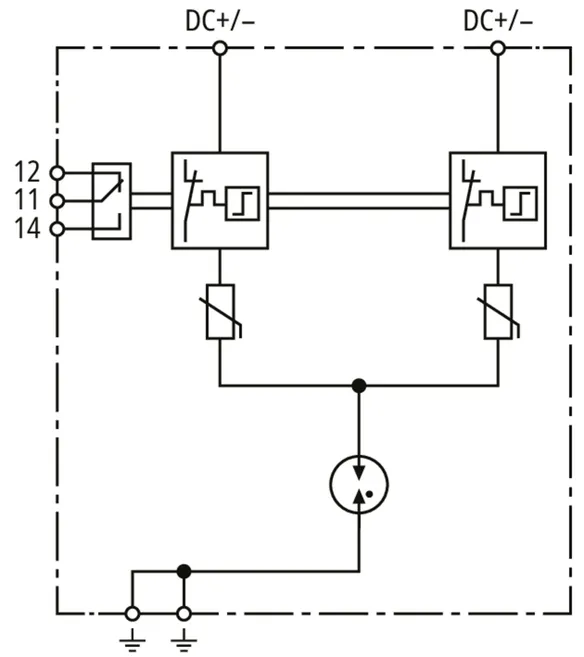

• 実績ある故障耐性 Y 回路

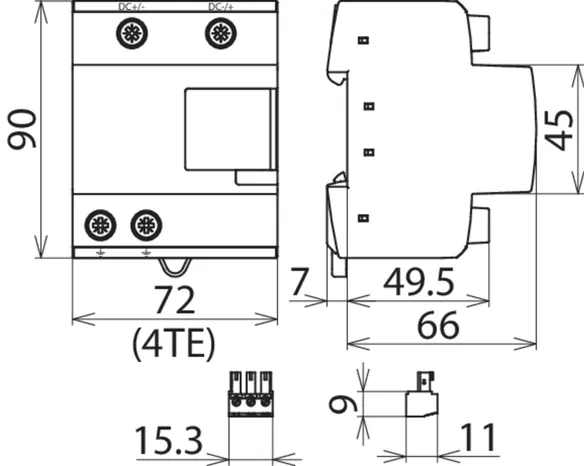

• 最大 1500 V DC 対応ながら、わずか 4 TE 幅の最適化されたハウジング設計
• 応用最適型の保護レベル（≤ 3kV）
• 最大 100kA の見込み短絡電流まで使用可能
• 観察窓に緑-赤のマーキングで機能/故障状態の表示

1 Product

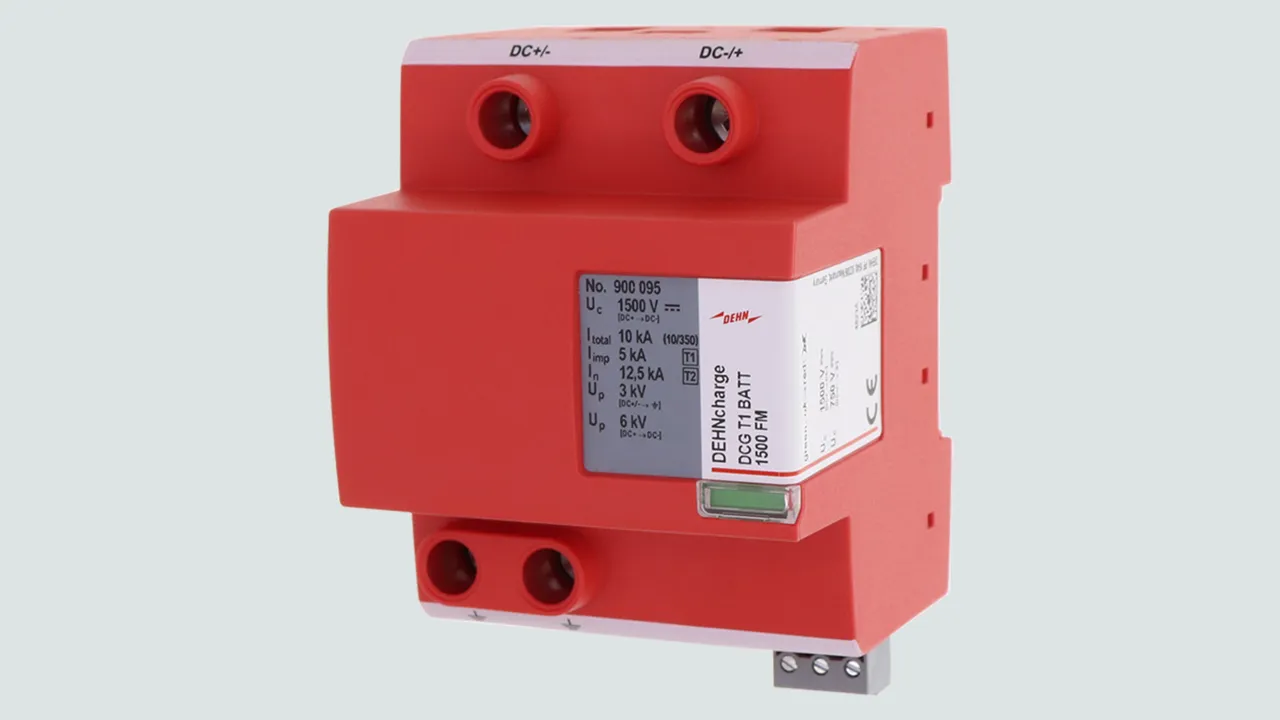

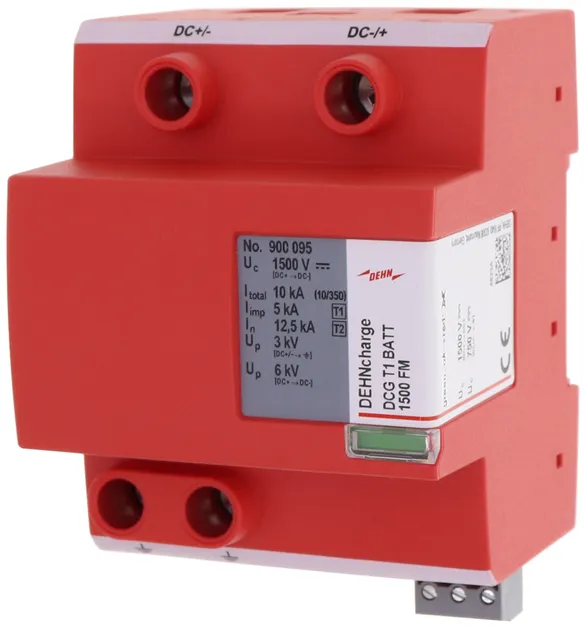

Part No. 900095 DCG T1 BATT 1500 FM

GTIN 4013364510838, Customs tariff No. (EU): 85354000, Gross weight: 587.00 g, PU: 1.00 ピース

Images

Additional information

複合式避雷器 T1 BATT 1500 FM
多極複合式避雷器タイプ 1 + タイプ 2
1500 V DC までのバッテリー蓄電システム用、幅 4TE
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
分離・短絡複合装置
遠隔信号接点付き
故障報告
最大 PV 電圧：<= 1500 V dc
総放出電流：5 kA
保護レベル：<= 3 kV
短絡耐性 Iscpv：100 kA

Brand: DEHN
タイプ: DCG T1 BATT 1500 FM
記事番号: 900095
or equivalent.

Certificates



Technical data

IEC 61643-11 に基づいた SPD タイプ 1 + タイプ 2 / クラス I + クラス II
直流最高連続電圧 [DC+/DC-] (UC ) ≤ 1500 V
直流最高連続電圧 [(DC+/DC-) --> PE] (UC ) ≤ 750 V
短絡耐性 (t ≤ 5.83 ms) (ISCCR ) 100 kA
総漏洩過電圧電流 (10/350 µs) [DC+/DC- -> PE] (I合計 ) 10 kA
雷インパルス電流 (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 5 kA
保護レベル [(DC+/DC-) -> PE] (UP ) < 3 kV
保護レベル [DC+ -> DC-] (UP ) < 6 kV
FM 接点/接点形式 切替接点
