SBKW

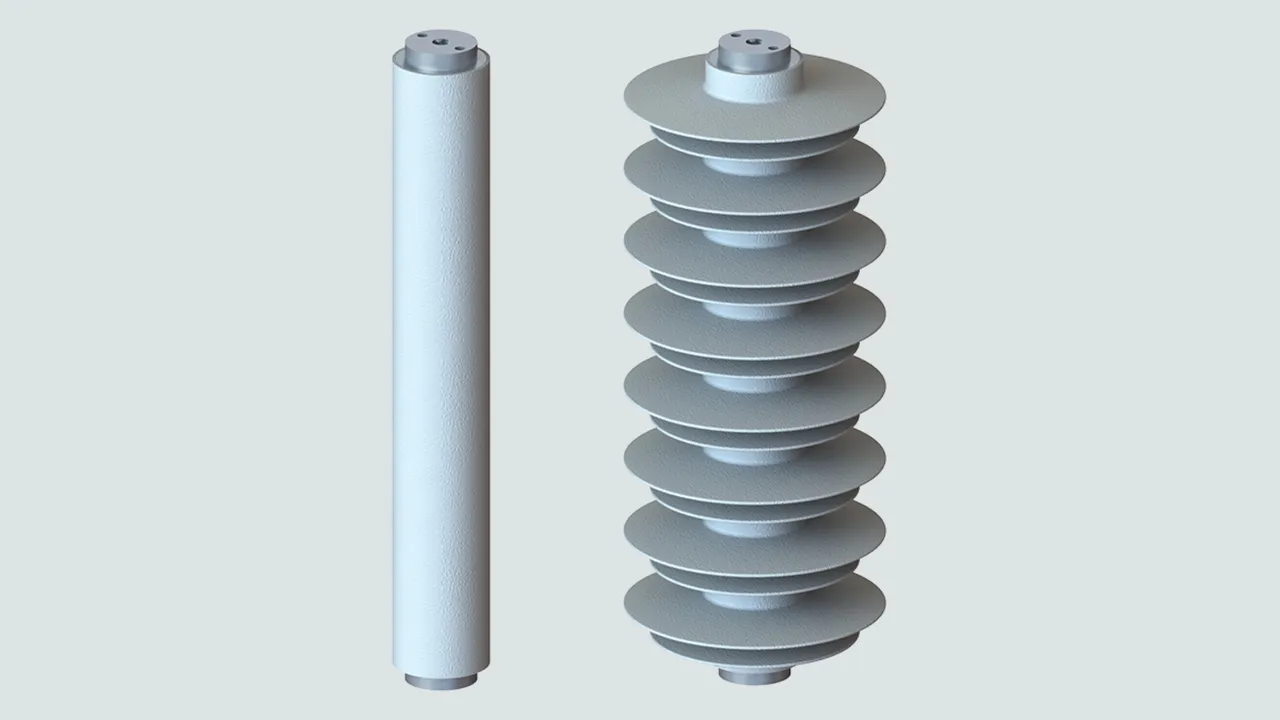

  • 最大 51 kV の中圧ネットワーク向け金属酸化物避雷器
  • DH 高クラス中圧避雷器
  • 公称放電電流 10 kA (8/20 µs)
  • 定格短絡電流 63 kA
  • 高電流抵抗 100 kA (4/10 µs)
  • 屋内・屋外用途向け
  • 高温架橋型(HTV) シリコーン製ハウジング
  • 汚染条件下での優れた特性
  • 非常に高い機械的な曲げ強度
  • 過負荷時にも破損しにくい挙動

SBKW ...DH-I-0

19 Products

Part No. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 ピース

Images

Additional information

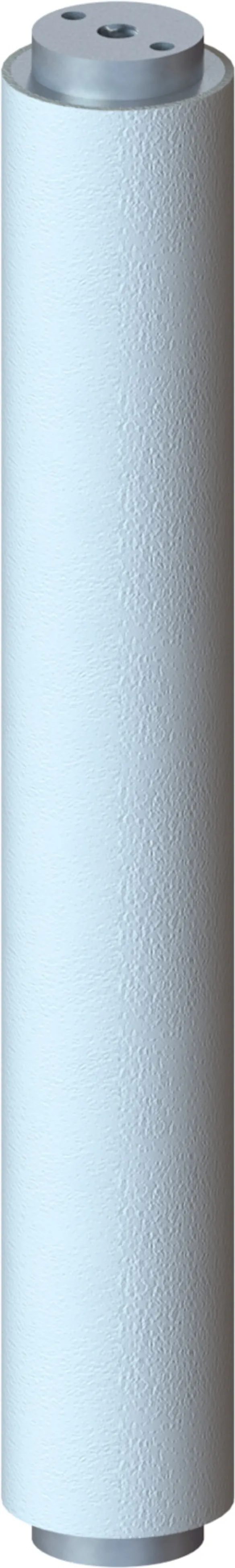

中圧避雷器 SBKW 3/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：3 kV ac
連続電圧：2.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：8 kV
高さ：120 mm

Brand: DEHN
タイプ: SBKW 3/DH-I-0
記事番号: 990401
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 3 kV
交流連続電圧 (Uc ) 2.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 8.0 kV

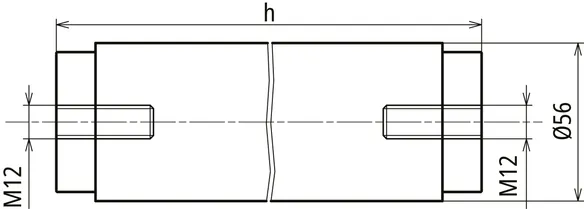

高さ (h) 120 mm
沿面距離（最小） 103 mm

Product 990401 was added to Notepad.

Go to Notepad

Product 990401 was added to the cart.

Go to Web-Shop

Part No. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 6/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：6 kV ac
連続電圧：4.8 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：16.1 kV
高さ：164 mm

Brand: DEHN
タイプ: SBKW 6/DH-I-0
記事番号: 990402
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 6 kV
交流連続電圧 (Uc ) 4.8 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 16.1 kV
高さ (h) 164 mm
沿面距離（最小） 147 mm

Product 990402 was added to Notepad.

Go to Notepad

Product 990402 was added to the cart.

Go to Web-Shop

Part No. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, Customs tariff No. (EU): 85354000, Gross weight: 1.18 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 9/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：9 kV ac
連続電圧：7.2 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：24.1 kV
高さ：164 mm

Brand: DEHN
タイプ: SBKW 9/DH-I-0
記事番号: 990403
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 9 kV
交流連続電圧 (Uc ) 7.2 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 24.1 kV
高さ (h) 164 mm
沿面距離（最小） 147 mm

Product 990403 was added to Notepad.

Go to Notepad

Product 990403 was added to the cart.

Go to Web-Shop

Part No. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, Customs tariff No. (EU): 85354000, Gross weight: 1.50 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 12/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：12 kV ac
連続電圧：9.6 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：32.1 kV
高さ：208 mm

Brand: DEHN
タイプ: SBKW 12/DH-I-0
記事番号: 990404
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 12 kV
交流連続電圧 (Uc ) 9.6 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 32.1 kV
高さ (h) 208 mm
沿面距離（最小） 191 mm

Product 990404 was added to Notepad.

Go to Notepad

Product 990404 was added to the cart.

Go to Web-Shop

Part No. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 15/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：15 kV ac
連続電圧：12 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：40 kV
高さ：208 mm

Brand: DEHN
タイプ: SBKW 15/DH-I-0
記事番号: 990405
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 15 kV
交流連続電圧 (Uc ) 12.0 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 40.0 kV
高さ (h) 208 mm
沿面距離（最小） 191 mm

Product 990405 was added to Notepad.

Go to Notepad

Product 990405 was added to the cart.

Go to Web-Shop

Part No. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 18/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：18 kV ac
連続電圧：14.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：48.2 kV
高さ：208 mm

Brand: DEHN
タイプ: SBKW 18/DH-I-0
記事番号: 990406
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 18 kV
交流連続電圧 (Uc ) 14.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 48.2 kV
高さ (h) 208 mm
沿面距離（最小） 191 mm

Product 990406 was added to Notepad.

Go to Notepad

Product 990406 was added to the cart.

Go to Web-Shop

Part No. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, Customs tariff No. (EU): 85354000, Gross weight: 1.95 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 21/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：21 kV ac
連続電圧：16.8 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：56.2 kV
高さ：252 mm

Brand: DEHN
タイプ: SBKW 21/DH-I-0
記事番号: 990407
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 21 kV
交流連続電圧 (Uc ) 16.8 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 56.2 kV
高さ (h) 252 mm
沿面距離（最小） 235 mm

Product 990407 was added to Notepad.

Go to Notepad

Product 990407 was added to the cart.

Go to Web-Shop

Part No. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 24/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：24 kV ac
連続電圧：29.2 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：64.2 kV
高さ：252 mm

Brand: DEHN
タイプ: SBKW 24/DH-I-0
記事番号: 990408
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 24 kV
交流連続電圧 (Uc ) 19.2 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 64.2 kV
高さ (h) 252 mm
沿面距離（最小） 235 mm

Product 990408 was added to Notepad.

Go to Notepad

Product 990408 was added to the cart.

Go to Web-Shop

Part No. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, Customs tariff No. (EU): 85354000, Gross weight: 2.34 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 27/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：27 kV ac
連続電圧：21.6 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：72.2 kV
高さ：296 mm

Brand: DEHN
タイプ: SBKW 27/DH-I-0
記事番号: 990409
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 27 kV
交流連続電圧 (Uc ) 21.6 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 72.2 kV
高さ (h) 296 mm
沿面距離（最小） 279 mm

Product 990409 was added to Notepad.

Go to Notepad

Product 990409 was added to the cart.

Go to Web-Shop

Part No. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 30/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：30 kV ac
連続電圧：24 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：80 kV
高さ：296 mm

Brand: DEHN
タイプ: SBKW 30/DH-I-0
記事番号: 990410
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 30 kV
交流連続電圧 (Uc ) 24.0 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 80.0 kV
高さ (h) 296 mm
沿面距離（最小） 279 mm

Product 990410 was added to Notepad.

Go to Notepad

Product 990410 was added to the cart.

Go to Web-Shop

Part No. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, Customs tariff No. (EU): 85354000, Gross weight: 2.72 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 33/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：33 kV ac
連続電圧：26.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：88 kV
高さ：340 mm

Brand: DEHN
タイプ: SBKW 33/DH-I-0
記事番号: 990412
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 33 kV
交流連続電圧 (Uc ) 26.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 88.0 kV
高さ (h) 340 mm
沿面距離（最小） 323 mm

Product 990412 was added to Notepad.

Go to Notepad

Product 990412 was added to the cart.

Go to Web-Shop

Part No. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, Customs tariff No. (EU): 85354000, Gross weight: 2.79 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 36/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：36 kV ac
連続電圧：28.8 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：96.3 kV
高さ：340 mm

Brand: DEHN
タイプ: SBKW 36/DH-I-0
記事番号: 990413
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 36 kV
交流連続電圧 (Uc ) 28.8 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 96.3 kV
高さ (h) 340 mm
沿面距離（最小） 323 mm

Product 990413 was added to Notepad.

Go to Notepad

Product 990413 was added to the cart.

Go to Web-Shop

Part No. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, Customs tariff No. (EU): 85354000, Gross weight: 2.85 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 39/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：39 kV ac
連続電圧：31.2 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：104.3 kV
高さ：340 mm

Brand: DEHN
タイプ: SBKW 39/DH-I-0
記事番号: 990414
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 39 kV
交流連続電圧 (Uc ) 31.2 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 104.3 kV
高さ (h) 340 mm
沿面距離（最小） 323 mm

Product 990414 was added to Notepad.

Go to Notepad

Product 990414 was added to the cart.

Go to Web-Shop

Part No. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, Customs tariff No. (EU): 85354000, Gross weight: 3.15 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 42/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：42 kV ac
連続電圧：33.6 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：112.4 kV
高さ：384 mm

Brand: DEHN
タイプ: SBKW 42/DH-I-0
記事番号: 990415
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 42 kV
交流連続電圧 (Uc ) 33.6 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 112.4 kV
高さ (h) 384 mm
沿面距離（最小） 367 mm

Product 990415 was added to Notepad.

Go to Notepad

Product 990415 was added to the cart.

Go to Web-Shop

Part No. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, Customs tariff No. (EU): 85354000, Gross weight: 3.27 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 45/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：45 kV ac
連続電圧：36 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：120 kV
高さ：384 mm

Brand: DEHN
タイプ: SBKW 45/DH-I-0
記事番号: 990416
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 45 kV
交流連続電圧 (Uc ) 36.0 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 120.0 kV
高さ (h) 384 mm
沿面距離（最小） 367 mm

Product 990416 was added to Notepad.

Go to Notepad

Product 990416 was added to the cart.

Go to Web-Shop

Part No. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 48/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：48 kV ac
連続電圧：38.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：128.4 kV
高さ：428 mm

Brand: DEHN
タイプ: SBKW 48/DH-I-0
記事番号: 990417
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 48 kV
交流連続電圧 (Uc ) 38.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 128.4 kV
高さ (h) 428 mm
沿面距離（最小） 411 mm

Product 990417 was added to Notepad.

Go to Notepad

Product 990417 was added to the cart.

Go to Web-Shop

Part No. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, Customs tariff No. (EU): 85354000, Gross weight: 3.64 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 51/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：51 kV ac
連続電圧：41 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：137 kV
高さ：428 mm

Brand: DEHN
タイプ: SBKW 51/DH-I-0
記事番号: 990418
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 51 kV
交流連続電圧 (Uc ) 41 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 137 kV
高さ (h) 428 mm
沿面距離（最小） 411 mm

Product 990418 was added to Notepad.

Go to Notepad

Product 990418 was added to the cart.

Go to Web-Shop

Part No. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, Customs tariff No. (EU): 85354000, Gross weight: 3.70 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 54/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：54 kV ac
連続電圧：43 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：145 kV
高さ：428 mm

Brand: DEHN
タイプ: SBKW 54/DH-I-0
記事番号: 990419
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 54 kV
交流連続電圧 (Uc ) 43 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 145 kV
高さ (h) 428 mm
沿面距離（最小） 411 mm

Product 990419 was added to Notepad.

Go to Notepad

Product 990419 was added to the cart.

Go to Web-Shop

Part No. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, Customs tariff No. (EU): 85354000, Gross weight: 4.05 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 60/DH-I-0
シールドなし中電圧用避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：60 kV ac
連続電圧：48 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：160 kV
高さ：470 mm

Brand: DEHN
タイプ: SBKW 60/DH-I-0
記事番号: 990421
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 60 kV
交流連続電圧 (Uc ) 48 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 160 kV
高さ (h) 470 mm
沿面距離（最小） 453 mm

Product 990421 was added to Notepad.

Go to Notepad

Product 990421 was added to the cart.

Go to Web-Shop

SBKW ...DH-I

19 Products

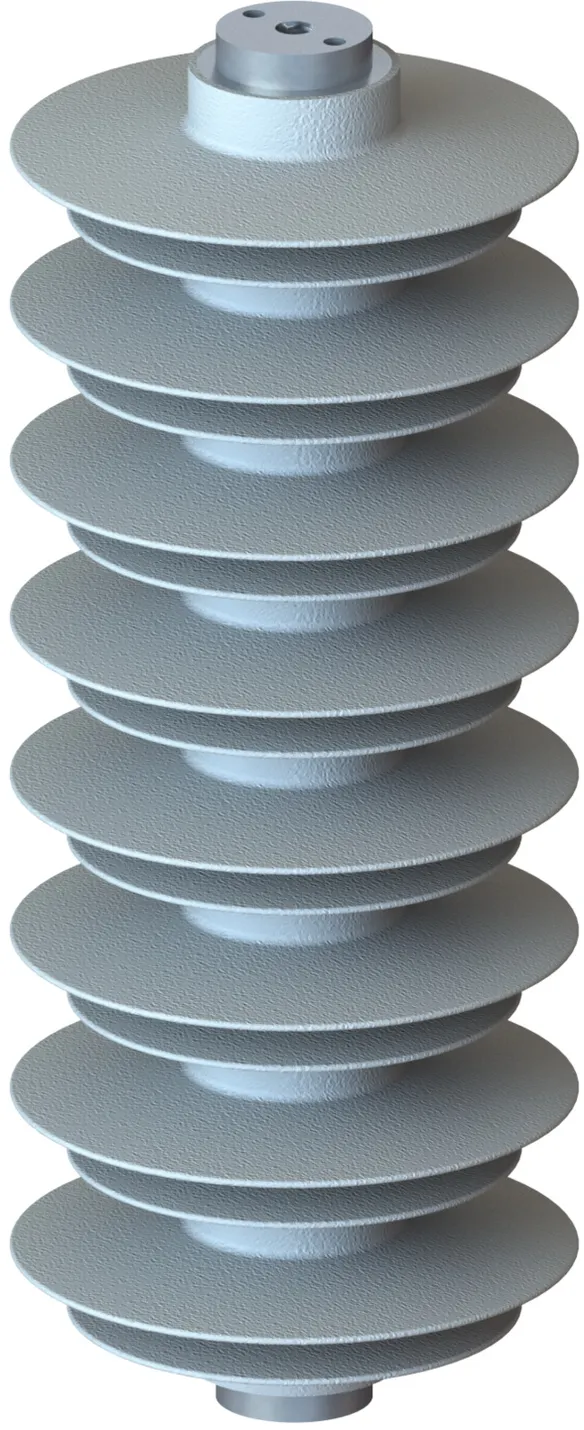

Part No. 990501 SBKW 3/DH-I

GTIN 4013364537613, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 3/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：3 kV ac
連続電圧：2.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：8 kV
高さ：120 mm

Brand: DEHN
タイプ: SBKW 3/DH-I
記事番号: 990501
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 3 kV
交流連続電圧 (Uc ) 2.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 8.0 kV
高さ (h) 120 mm
沿面距離（最小） 387 mm

Product 990501 was added to Notepad.

Go to Notepad

Product 990501 was added to the cart.

Go to Web-Shop

Part No. 990502 SBKW 6/DH-I

GTIN 4013364537620, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 6/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：6 kV ac
連続電圧：4.8 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：16.1 kV
高さ：164 mm

Brand: DEHN
タイプ: SBKW 6/DH-I
記事番号: 990502
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 6 kV
交流連続電圧 (Uc ) 4.8 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 16.1 kV
高さ (h) 164 mm
沿面距離（最小） 574 mm

Product 990502 was added to Notepad.

Go to Notepad

Product 990502 was added to the cart.

Go to Web-Shop

Part No. 990503 SBKW 9/DH-I

GTIN 4013364537644, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 9/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：9 kV ac
連続電圧：7.2 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：24.1 kV
高さ：164 mm

Brand: DEHN
タイプ: SBKW 9/DH-I
記事番号: 990503
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 9 kV
交流連続電圧 (Uc ) 7.2 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 24.1 kV
高さ (h) 164 mm
沿面距離（最小） 574 mm

Product 990503 was added to Notepad.

Go to Notepad

Product 990503 was added to the cart.

Go to Web-Shop

Part No. 990504 SBKW 12/DH-I

GTIN 4013364537781, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 12/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：12 kV ac
連続電圧：9.6 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：32.1 kV
高さ：208 mm

Brand: DEHN
タイプ: SBKW 12/DH-I
記事番号: 990504
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 12 kV
交流連続電圧 (Uc ) 9.6 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 32.1 kV
高さ (h) 208 mm
沿面距離（最小） 762 mm

Product 990504 was added to Notepad.

Go to Notepad

Product 990504 was added to the cart.

Go to Web-Shop

Part No. 990505 SBKW 15/DH-I

GTIN 4013364537798, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 15/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：15 kV ac
連続電圧：12 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：40 kV
高さ：208 mm

Brand: DEHN
タイプ: SBKW 15/DH-I
記事番号: 990505
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 15 kV
交流連続電圧 (Uc ) 12.0 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 40.0 kV
高さ (h) 208 mm
沿面距離（最小） 762 mm

Product 990505 was added to Notepad.

Go to Notepad

Product 990505 was added to the cart.

Go to Web-Shop

Part No. 990506 SBKW 18/DH-I

GTIN 4013364537804, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 18/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：18 kV ac
連続電圧：14.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：48.2 kV
高さ：208 mm

Brand: DEHN
タイプ: SBKW 18/DH-I
記事番号: 990506
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 18 kV
交流連続電圧 (Uc ) 14.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 48.2 kV
高さ (h) 208 mm
沿面距離（最小） 762 mm

Product 990506 was added to Notepad.

Go to Notepad

Product 990506 was added to the cart.

Go to Web-Shop

Part No. 990507 SBKW 21/DH-I

GTIN 4013364537811, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 21/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：21 kV ac
連続電圧：16.8 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：56.2 kV
高さ：252 mm

Brand: DEHN
タイプ: SBKW 21/DH-I
記事番号: 990507
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 21 kV
交流連続電圧 (Uc ) 16.8 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 56.2 kV
高さ (h) 252 mm
沿面距離（最小） 950 mm

Product 990507 was added to Notepad.

Go to Notepad

Product 990507 was added to the cart.

Go to Web-Shop

Part No. 990508 SBKW 24/DH-I

GTIN 4013364543225, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 24/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：24 kV ac
連続電圧：29.2 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：64.2 kV
高さ：252 mm

Brand: DEHN
タイプ: SBKW 24/DH-I
記事番号: 990508
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 24 kV
交流連続電圧 (Uc ) 19.2 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 64.2 kV
高さ (h) 252 mm
沿面距離（最小） 950 mm

Product 990508 was added to Notepad.

Go to Notepad

Product 990508 was added to the cart.

Go to Web-Shop

Part No. 990509 SBKW 27/DH-I

GTIN 4013364537835, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 27/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：27 kV ac
連続電圧：21.6 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：72.2 kV
高さ：296 mm

Brand: DEHN
タイプ: SBKW 27/DH-I
記事番号: 990509
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 27 kV
交流連続電圧 (Uc ) 21.6 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 72.2 kV
高さ (h) 296 mm
沿面距離（最小） 1137 mm

Product 990509 was added to Notepad.

Go to Notepad

Product 990509 was added to the cart.

Go to Web-Shop

Part No. 990510 SBKW 30/DH-I

GTIN 4013364537842, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 30/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：30 kV ac
連続電圧：24 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：80 kV
高さ：296 mm

Brand: DEHN
タイプ: SBKW 30/DH-I
記事番号: 990510
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 30 kV
交流連続電圧 (Uc ) 24.0 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 80.0 kV
高さ (h) 296 mm
沿面距離（最小） 1137 mm

Product 990510 was added to Notepad.

Go to Notepad

Product 990510 was added to the cart.

Go to Web-Shop

Part No. 990512 SBKW 33/DH-I

GTIN 4013364538054, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 33/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：33 kV ac
連続電圧：26.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：88 kV
高さ：340 mm

Brand: DEHN
タイプ: SBKW 33/DH-I
記事番号: 990512
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 33 kV
交流連続電圧 (Uc ) 26.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 88.0 kV
高さ (h) 340 mm
沿面距離（最小） 1325 mm

Product 990512 was added to Notepad.

Go to Notepad

Product 990512 was added to the cart.

Go to Web-Shop

Part No. 990513 SBKW 36/DH-I

GTIN 4013364538061, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 36/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：36 kV ac
連続電圧：28.8 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：96.3 kV
高さ：340 mm

Brand: DEHN
タイプ: SBKW 36/DH-I
記事番号: 990513
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 36 kV
交流連続電圧 (Uc ) 28.8 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 96.3 kV
高さ (h) 340 mm
沿面距離（最小） 1325 mm

Product 990513 was added to Notepad.

Go to Notepad

Product 990513 was added to the cart.

Go to Web-Shop

Part No. 990514 SBKW 39/DH-I

GTIN 4013364538078, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 39/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：39 kV ac
連続電圧：31.2 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：104.3 kV
高さ：340 mm

Brand: DEHN
タイプ: SBKW 39/DH-I
記事番号: 990514
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 39 kV
交流連続電圧 (Uc ) 31.2 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 104.3 kV
高さ (h) 340 mm
沿面距離（最小） 1325 mm

Product 990514 was added to Notepad.

Go to Notepad

Product 990514 was added to the cart.

Go to Web-Shop

Part No. 990515 SBKW 42/DH-I

GTIN 4013364538092, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 42/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：42 kV ac
連続電圧：33.6 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：112.4 kV
高さ：384 mm

Brand: DEHN
タイプ: SBKW 42/DH-I
記事番号: 990515
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 42 kV
交流連続電圧 (Uc ) 33.6 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 112.4 kV
高さ (h) 384 mm
沿面距離（最小） 1513 mm

Product 990515 was added to Notepad.

Go to Notepad

Product 990515 was added to the cart.

Go to Web-Shop

Part No. 990516 SBKW 45/DH-I

GTIN 4013364538108, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 45/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：45 kV ac
連続電圧：36 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：120 kV
高さ：384 mm

Brand: DEHN
タイプ: SBKW 45/DH-I
記事番号: 990516
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 45 kV
交流連続電圧 (Uc ) 36.0 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 120.0 kV
高さ (h) 384 mm
沿面距離（最小） 1513 mm

Product 990516 was added to Notepad.

Go to Notepad

Product 990516 was added to the cart.

Go to Web-Shop

Part No. 990517 SBKW 48/DH-I

GTIN 4013364538115, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 48/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：48 kV ac
連続電圧：38.4 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：128.4 kV
高さ：428 mm

Brand: DEHN
タイプ: SBKW 48/DH-I
記事番号: 990517
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 48 kV
交流連続電圧 (Uc ) 38.4 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 128.4 kV
高さ (h) 428 mm
沿面距離（最小） 1700 mm

Product 990517 was added to Notepad.

Go to Notepad

Product 990517 was added to the cart.

Go to Web-Shop

Part No. 990518 SBKW 51/DH-I

GTIN 4013364538139, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 51/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：51 kV ac
連続電圧：41 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：137 kV
高さ：428 mm

Brand: DEHN
タイプ: SBKW 51/DH-I
記事番号: 990518
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 51 kV
交流連続電圧 (Uc ) 41 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 137 kV
高さ (h) 428 mm
沿面距離（最小） 1700 mm

Product 990518 was added to Notepad.

Go to Notepad

Product 990518 was added to the cart.

Go to Web-Shop

Part No. 990519 SBKW 54/DH-I

GTIN 4013364538160, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 54/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：54 kV ac
連続電圧：43 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：145 kV
高さ：428 mm

Brand: DEHN
タイプ: SBKW 54/DH-I
記事番号: 990519
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 54 kV
交流連続電圧 (Uc ) 43 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 145 kV
高さ (h) 428 mm
沿面距離（最小） 1700 mm

Product 990519 was added to Notepad.

Go to Notepad

Product 990519 was added to the cart.

Go to Web-Shop

Part No. 990521 SBKW 60/DH-I

GTIN 4013364538184, Customs tariff No. (EU): 85354000, Gross weight: 6.00 kg, PU: 1.00 ピース

Images

Additional information

中圧避雷器 SBKW 60/DH-I
中圧避雷器



変圧器、スイッチギアおよび送電線を大気過電圧や開閉時過電圧から保護するための装置です
IEC 60099-4 / EN 60099-4 に準拠
高温架橋疎水性シリコーン製ハウジング
エポキシ樹脂結合ガラス繊維布
高い曲げ強度
破損防止機能付きの過負荷動作
公称放電電流 (8/20 µs)：10 kA
避雷器の等級：中圧 DH 高
定格電圧：60 kV ac
連続電圧：48 kV ac
定格短絡電流：63 kA
10 kA (8/20 µs) における残留電圧：160 kV
高さ：470 mm

Brand: DEHN
タイプ: SBKW 60/DH-I
記事番号: 990521
or equivalent.



Technical data

公称放電電流 (8/20 µs) (In ) 10 kA
避雷器の等級 中圧 DH 高
定格電圧 AC (Ur ) 60 kV
交流連続電圧 (Uc ) 48 kV
定格短絡電流 (Isc ) 63 kA
残留電圧 で 10 kA (8/20 µs) (Upl ) 160 kV
高さ (h) 470 mm
沿面距離（最小） 1886 mm

Product 990521 was added to Notepad.

Go to Notepad

Product 990521 was added to the cart.

Go to Web-Shop
back to top
