DEHNguard モジュラー YPV FM

  • ベース部とプラグ式保護モジュールで構成された、太陽光発電システム用の、すぐに配線可能な一体式ユニット
  • 3 つの高性能バリスタを用いた耐故障 Y 回路により、発電回路で絶縁不良が発生した場合の過電圧保護装置の損傷を防止します。
  • EN 61643-31 によってテスト済み
  • 「サーモダイナミックコントロール」切り離し装置による高い監視安全性を実現
  • 観察窓に赤のマーキングによる故障表示
  • IEC 60364-7-712 「太陽光発電システムの設置」に準拠して使用可能

DEHNguard MP YPV ...FM

PV システム向けの多極モジュール式過電圧避雷器。監視装置用の遠隔信号接点付き（無電位の切り替え接点）。

2 Products

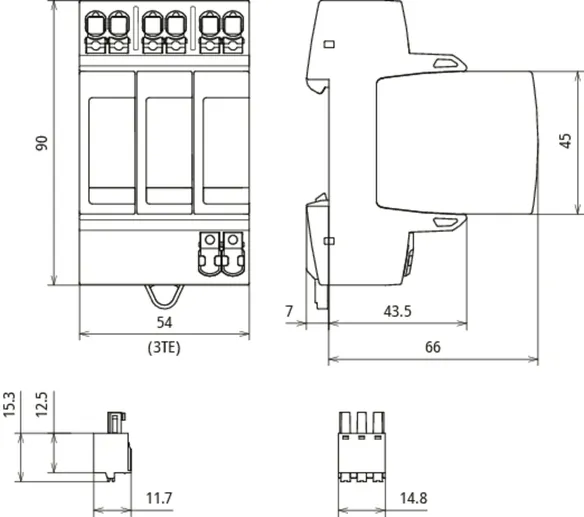

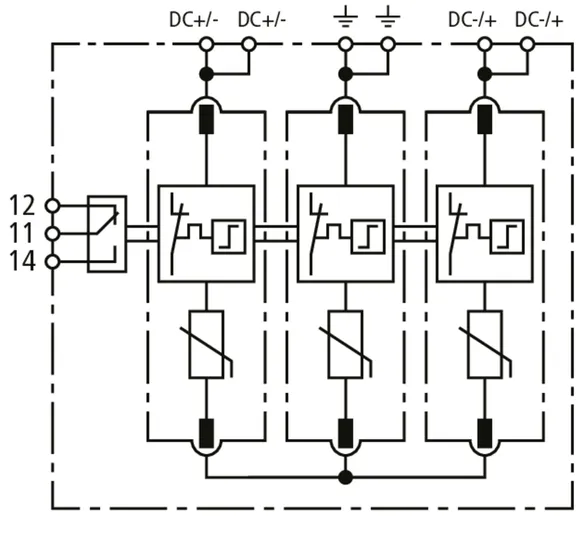

Part No. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, Customs tariff No. (EU): 85354000, Gross weight: 355.99 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MP YPV 1200 FM



多極モジュール式プラグ式太陽光発電向け過電圧避雷器。二重プッシュイン接続端子を採用し、分岐配線および貫通配線対応、最大 1170 V DC まで対応。幅 3TE
故障報告
遠隔信号接点付き
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<= 1170 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG MP YPV 1200 FM
記事番号: 942565
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1170 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
FM 接点/接点形式 切替接点

Product 942565 was added to Notepad.

Go to Notepad

Product 942565 was added to the cart.

Go to Web-Shop

Part No. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, Customs tariff No. (EU): 85354000, Gross weight: 387.05 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MP YPV 1500 FM



多極モジュール式プラグ式太陽光発電向け過電圧避雷器。二重プッシュイン接続端子を採用し、分岐配線および貫通配線対応、最大 1500 V DC まで対応。幅 3TE
故障報告
遠隔信号接点付き
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<= 1500 V dc
総放出電流：40 kA
保護レベル：<= 5 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG MP YPV 1500 FM
記事番号: 942567
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1500 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 15 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 5 kV
FM 接点/接点形式 切替接点

Product 942567 was added to Notepad.

Go to Notepad

Product 942567 was added to the cart.

Go to Web-Shop

DEHNguard M YPV ...FM

PV システム向けの多極モジュール式過電圧避雷器。監視装置用の遠隔信号接点付き（無電位の切り替え接点）。

2 Products

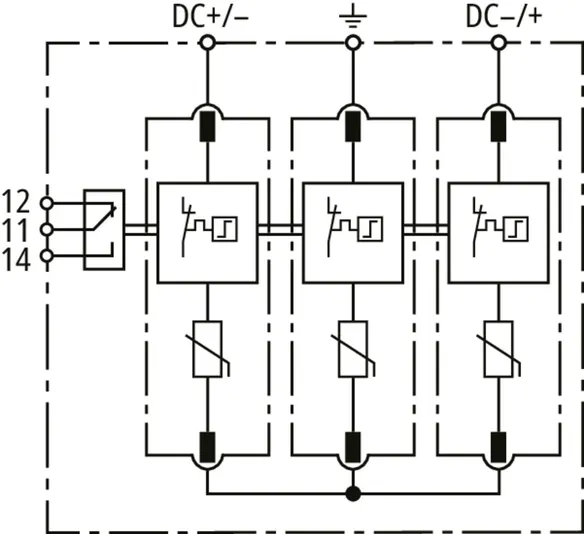

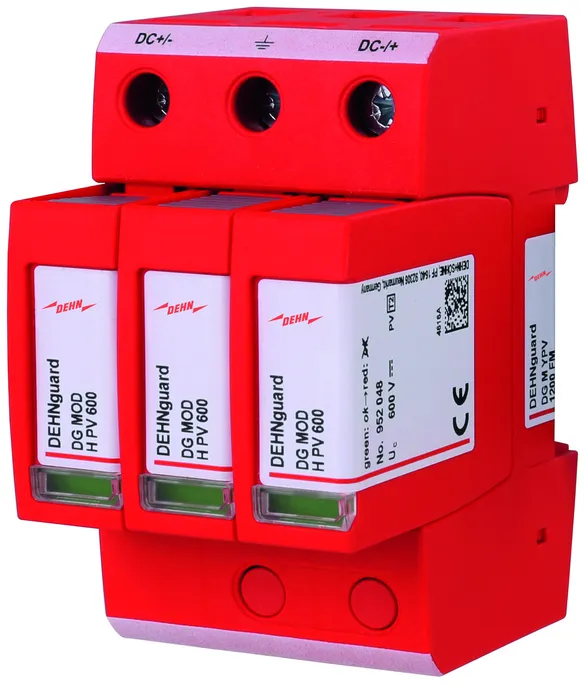

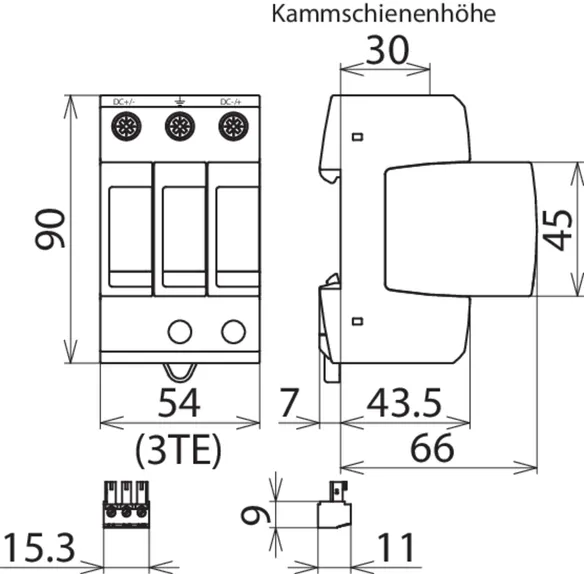

Part No. 952565 DG M YPV 1200 FM

GTIN 4013364327719, Customs tariff No. (EU): 85354000, Gross weight: 382.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV 1200 FM

多極モジュール式、プラグ式太陽光発電避雷器、最大 1170 V DC 対応、幅 3TE
故障報告
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<= 1170 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV 1200 FM
記事番号: 952565
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1170 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
認証 UL、KEMA
FM 接点/接点形式 切替接点

Product 952565 was added to Notepad.

Go to Notepad

Product 952565 was added to the cart.

Go to Web-Shop

Part No. 952567 DG M YPV 1500 FM

GTIN 4013364327726, Customs tariff No. (EU): 85354000, Gross weight: 411.20 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV 1500 FM

多極モジュール式、プラグ式太陽光発電避雷器、最大 1500 V DC 対応、幅 3TE
故障報告
遠隔信号接点付き
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<= 1500 V dc
総放出電流：40 kA
保護レベル：<= 5 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV 1500 FM
記事番号: 952567
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1500 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 15 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 5 kV
認証 UL、KEMA
FM 接点/接点形式 切替接点
