DEHNrecord Alert

  • Modbus TCP/RTU 通信モジュール
  • Red/Line- および Yellow/Line SPD を監視システムへの統合
  • 最大 4 台の遠隔信号接点 (FM) 付き過電圧避雷器、および最大 150 台の BLITZDUCTOR XT 避雷器 (RS 485) の監視
  • 他の機能モジュールの FM 接点を監視システムへの統合

Details

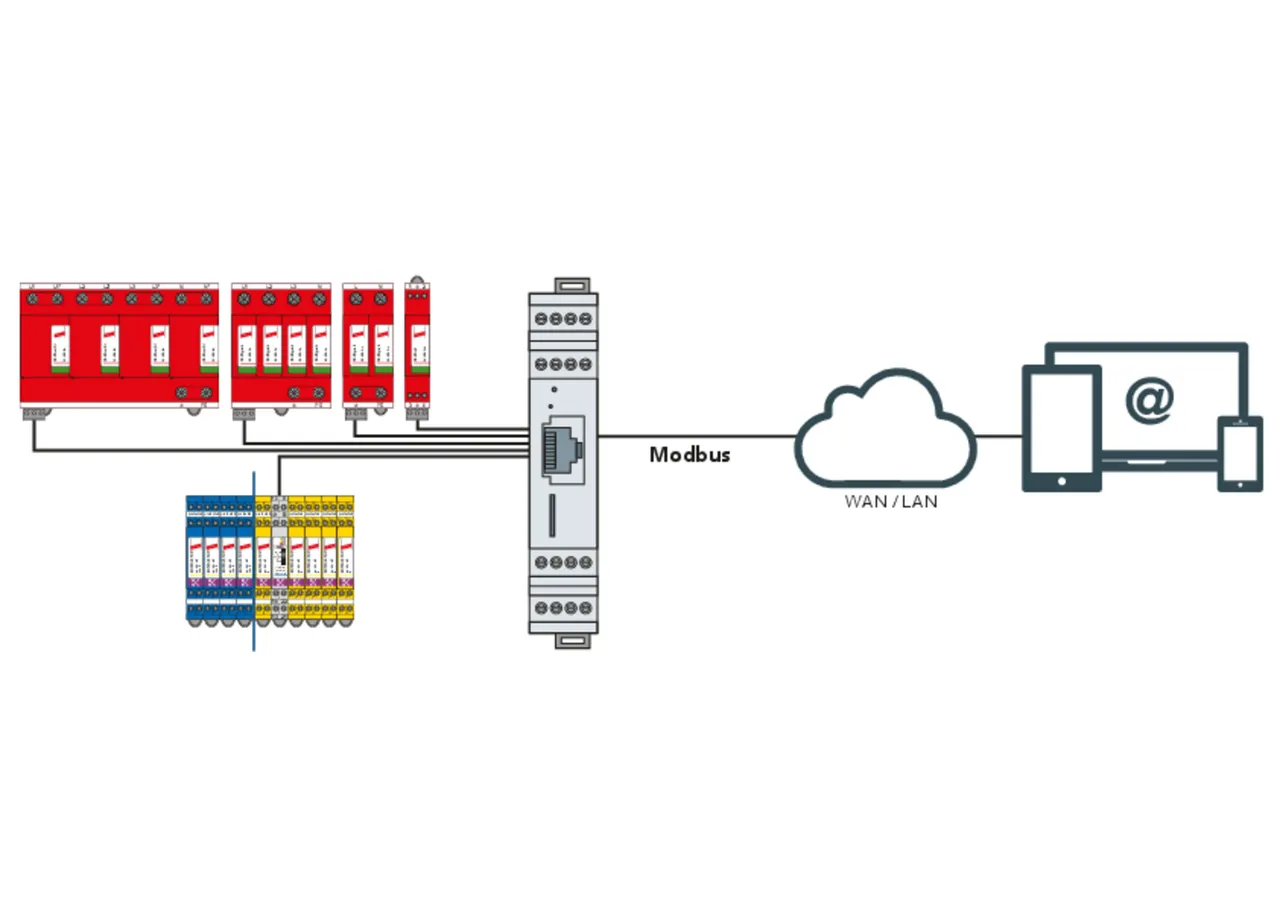

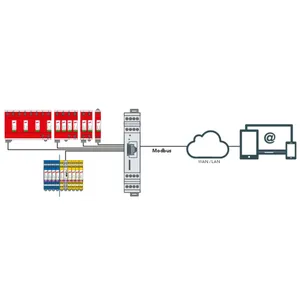

Red/Line および Yellow/Line 過電圧避雷器を備えた DEHNrecord Alert システム全体の構造。
lorem ipsum

Further information

Similar topics

DRC AL MODBUS

コンパクトな DIN レール機器で、SPD の状態情報（機能ステータス、SPD 品番、交換モジュール品番）を Modbus RTU/TCP 経由で転送します。

1 Product

Part No. 910694 DRC AL MODBUS

GTIN 4013364350212, Customs tariff No. (EU): 90308900, Gross weight: 123.00 g, PU: 1.00 ピース

Images

Additional information

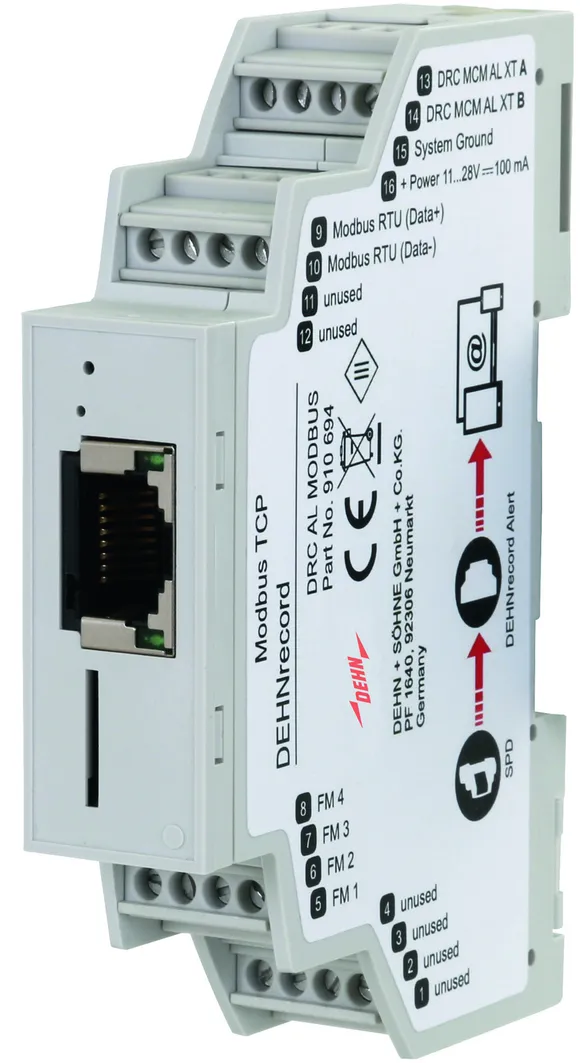

Modbus 通信モジュール DRC AL MODBUS


過電圧避雷器向け。DIN レール装置により、過電圧避雷器を Modbus ベースの通信システムに統合します。


最大 150 個の LifeCheck 付き BXT および最大 4 つの遠隔信号接点の状態や製品データを、Modbus RTU および Modbus TCP 経由で上位システムに送信します。

システム内の BXT は、DRC MCM AL XT を使用して監視される必要があります。

Brand: DEHN
タイプ: DRC AL MODBUS
記事番号: 910694
or equivalent.

Certificates



Technical data

入力電圧範囲 DC (UIN ) 11-28 V
最大出力 600 mW
入力部 4 つの汎用 FM 接点と DRC MCM AL XT (910 698) を介した最大 150 の BLITZDUCTOR XT
通信 Modbus RTU/TCP

Product 910694 was added to Notepad.

Go to Notepad

Product 910694 was added to the cart.

Go to Web-Shop

DRC MCM AL XT

LifeCheck 付き最大 10 個の BLITZDUCTOR XT / XTU を状態ベース監視するための統合 LifeCheck センサー搭載の DIN レール取付型装置。DEHNrecord アラート通信ユニットへの BXT のステータス、バスアドレス、品番の送信。

1 Product

Part No. 910698 DRC MCM AL XT

GTIN 4013364337053, Customs tariff No. (EU): 90308900, Gross weight: 67.05 g, PU: 1.00 ピース

Images

Additional information

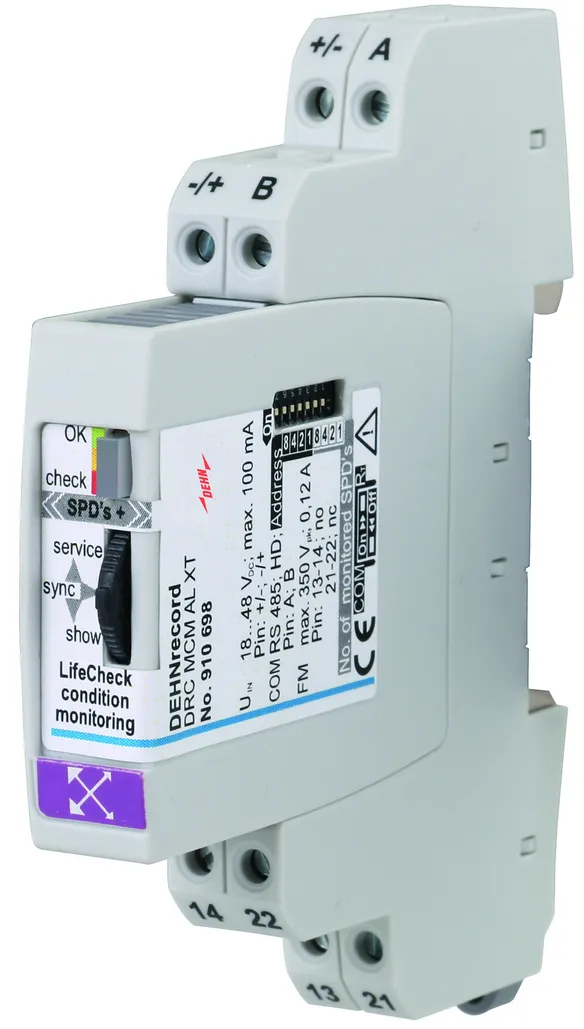

LifeCheck センサー搭載の DIN レール装置 DRC MCM XT



RFID LifeCheck センサー内蔵 DIN レール取り付け機器。最大 10 台の LifeCheck 対応 BXT を状態ベース監視するための機器です。


光による避雷器状態表示を FM 信号と組み合わせ、通常開接点または通常閉接点の選択が可能。




監視対象の BXT は、PC と市販の RS485 アダプターを組み合わせた DRC MCM、または DRC LC M3 を使って事前プログラムが可能です。

Brand: DEHN
タイプ: DRC MCM AL XT
記事番号: 910698
or equivalent.

Certificates



Technical data

入力電圧範囲 DC (UIN ) 18-48 V
最大定格電流消費量 (IIN ) 100 mA
RFID 送信周波数 125 kHz
物理的インターフェース RS485
納入範囲 ベース部、監視モジュール、クイックガイド、ラベリングシステム
