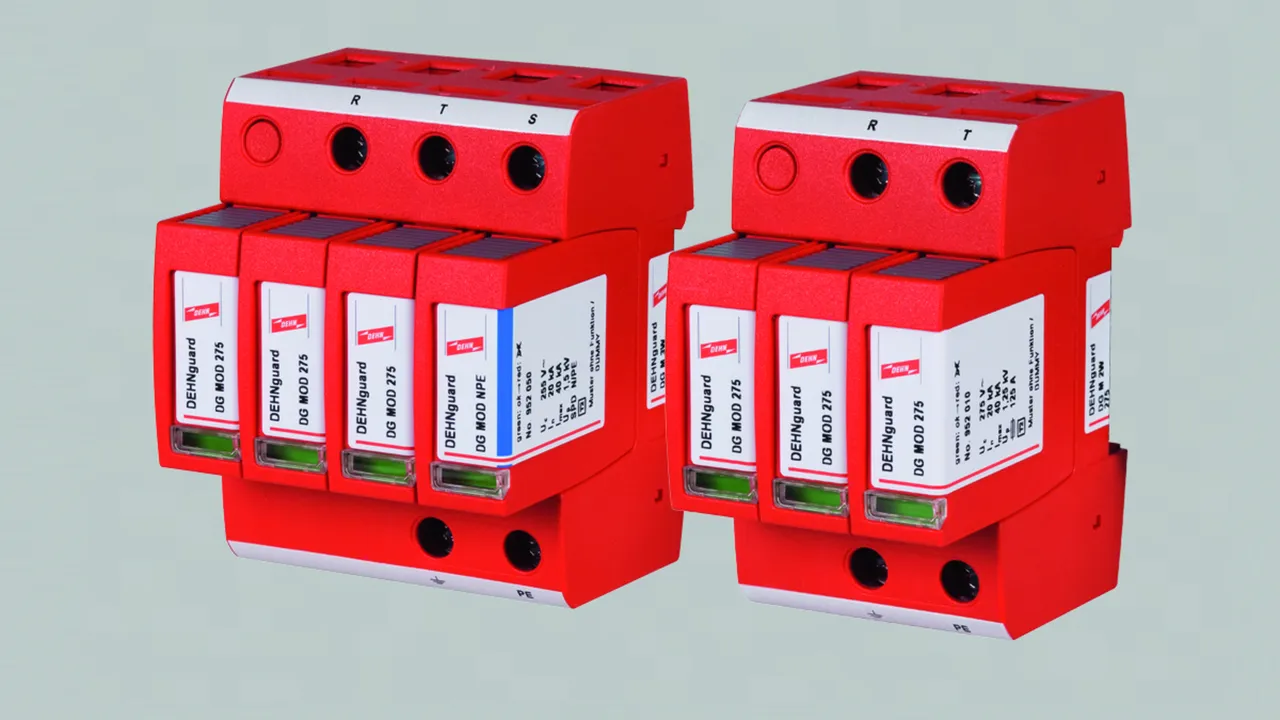

DEHNguard モジュラー（日本仕様）

ベース部とプラグ式保護モジュールからなるすぐに接続可能な一体式ユニット
Red/Line 製品ラインの中でエネルギー調整されています。
高性能な酸化亜鉛バリスタ/スパークギャップによる高い放電能力
「サーモダイナミックコントロール」避雷器監視機能による高い装置安全性を実現
導体・バスバー接続用多機能接続端子
モジュールリリースボタン付きモジュールロックシステムにより、ツール不要で簡単に保護モジュールを交換できます
EN 60068-2 に準拠した振動・衝撃テスト済み

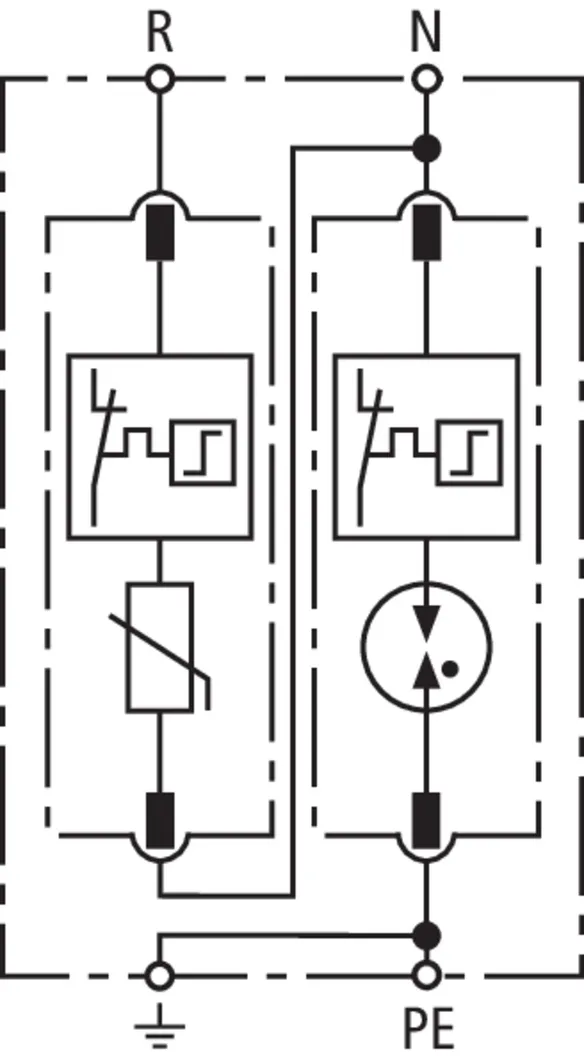

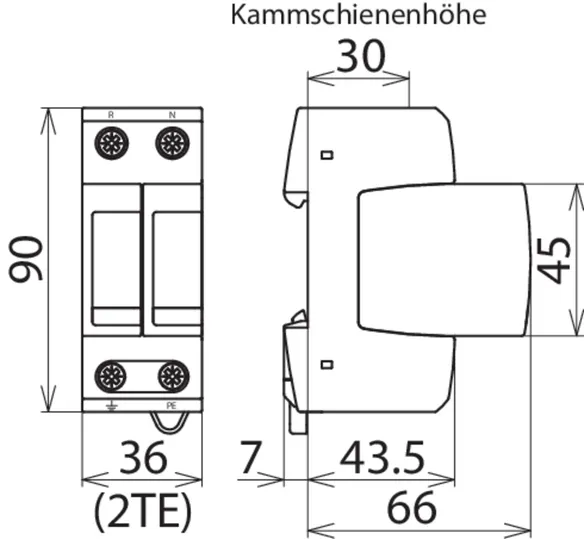

DG M 2W 150

電源系統用モジュール式過電圧避雷器 1Ø2W100V

1 Product

Part No. 952118 DG M 2W 150

GTIN 4013364113831, Customs tariff No. (EU): 85363030, Gross weight: 234.00 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	1Ø2W100V (50 / 60 Hz)
交流最高連続電圧 [R-N] (U_C )	150 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) [R-N] (I_n )	15 kA
公称放電電流 (8/20) [N-PE] (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [N-PE] (I_imp )	12 kA
保護レベル [R-N] (U_P )	≤ 0.7 kV
5 kA における保護レベル [R-N] (U_P )	≤ 0.55 kV
保護レベル [N-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [N-PE] AC (I_fi )	100 A_eff
応答時間 [R-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R-N] (U_T)	単相電源システム - TOV テスト不要
TOV 電圧 [N-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	UL

Product 952118 was added to Notepad.

Go to Notepad

Product 952118 was added to the cart.

Go to Web-Shop

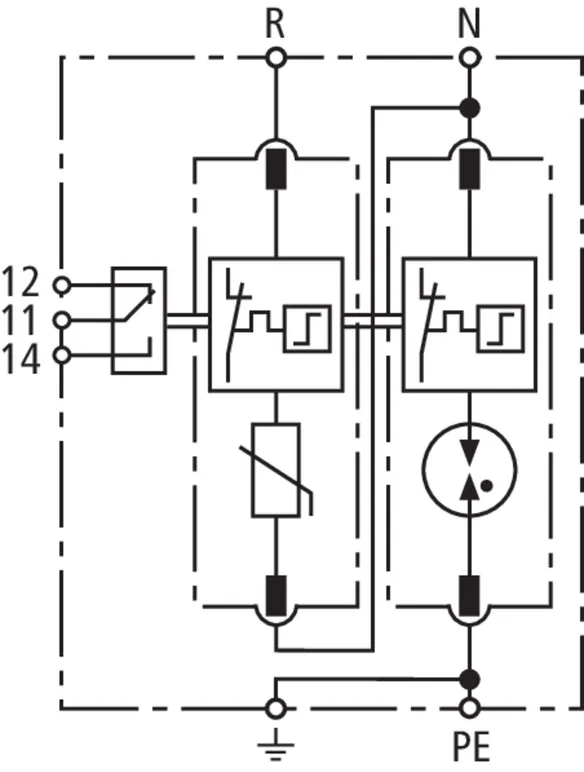

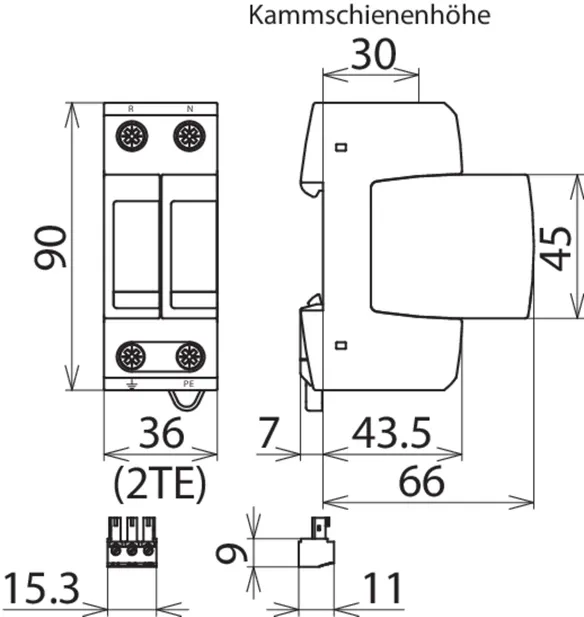

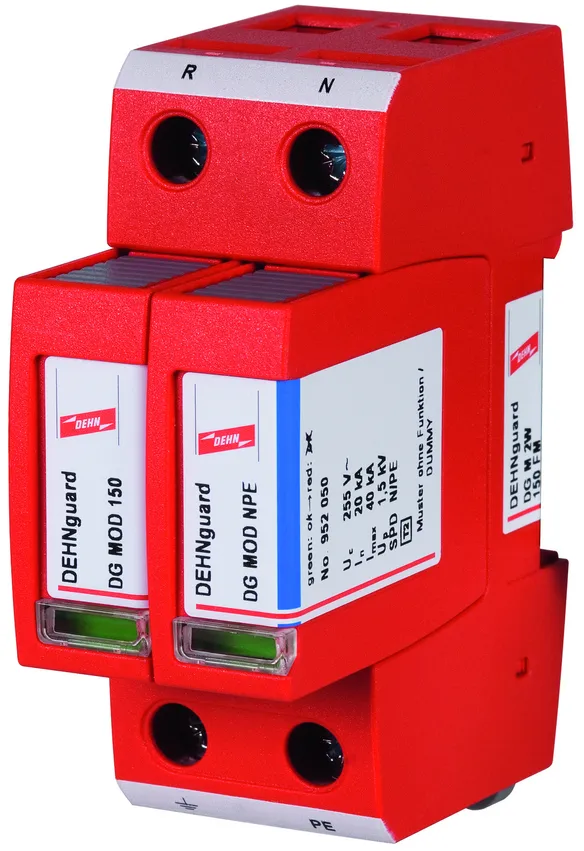

DG M 2W 150 FM

1Ø2W100V 電源系統用モジュール式避雷器、無電位遠隔信号接点付き

1 Product

Part No. 952119 DG M 2W 150 FM

GTIN 4013364113848, Customs tariff No. (EU): 85363030, Gross weight: 232.60 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	1Ø2W100V (50 / 60 Hz)
交流最高連続電圧 [R-N] (U_C )	150 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) [R-N] (I_n )	15 kA
公称放電電流 (8/20) [N-PE] (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [N-PE] (I_imp )	12 kA
保護レベル [R-N] (U_P )	≤ 0.7 kV
5 kA における保護レベル [R-N] (U_P )	≤ 0.55 kV
保護レベル [N-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [N-PE] AC (I_fi )	100 A_eff
応答時間 [R-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R-N] (U_T)	単相電源システム - TOV テスト不要
TOV 電圧 [N-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 952119 was added to Notepad.

Go to Notepad

Product 952119 was added to the cart.

Go to Web-Shop

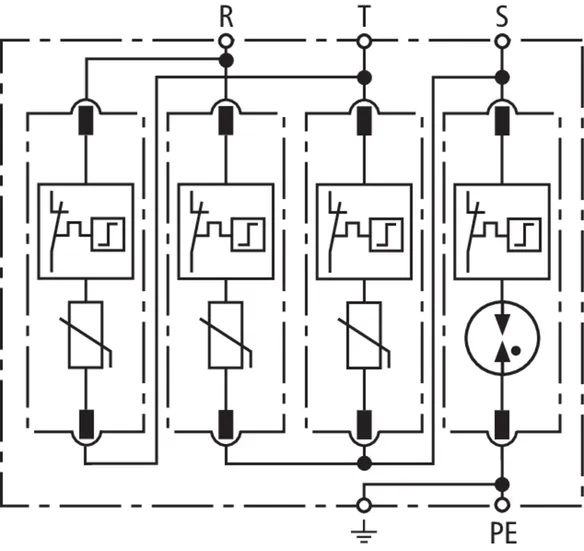

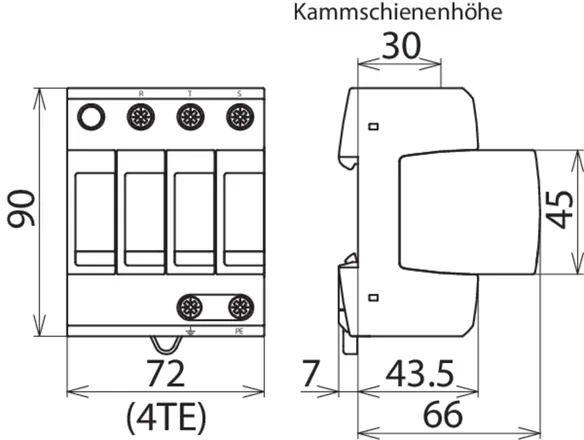

DG M 3W 275

3Ø3W200V 電源系統用モジュール式過電圧避雷器

1 Product

Part No. 952331 DG M 3W 275

GTIN 4013364114036, Customs tariff No. (EU): 85363030, Gross weight: 419.80 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	3Ø3W200V (50 / 60 Hz)
交流最高連続電圧 [R-T,T-S,R-S] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [S-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [S-PE] (I_imp )	12 kA
保護レベル [R-T,T-S,R-S] (U_P )	≤ 1.5 kV
5 kA における保護レベル [R-T,T-S,R-S] (U_C )	≤ 1 V
保護レベル [S-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [S-PE] AC (I_fi )	100 A_eff
応答時間 [R-T,T-S,R-S] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R-T,S-T,R-S] (U_T)	TOV テスト不要
TOV 電圧 [S-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [S-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	UL

Product 952331 was added to Notepad.

Go to Notepad

Product 952331 was added to the cart.

Go to Web-Shop

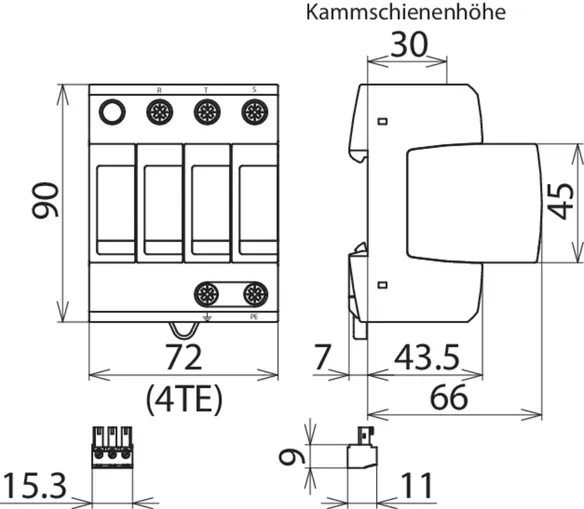

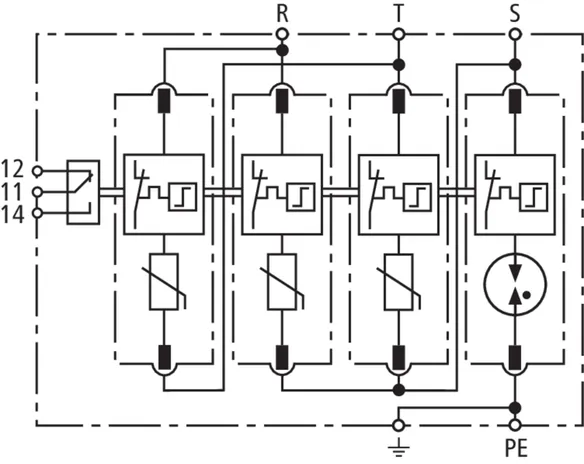

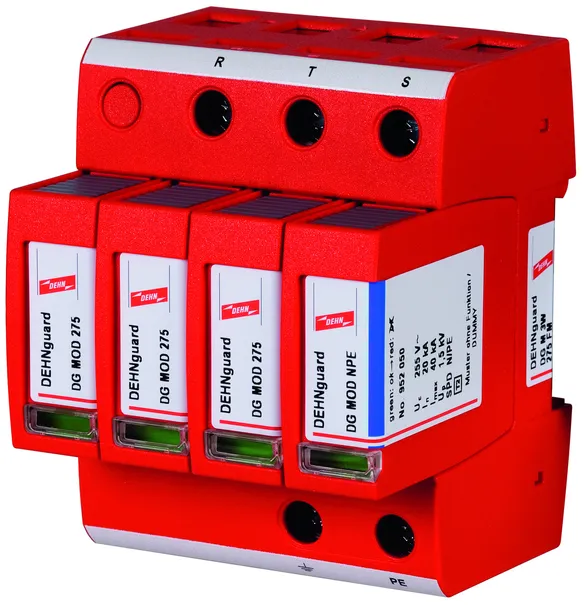

DG M 3W 275 FM

3Ø3W200V 電源系統用モジュール式過電圧避雷器、無電位遠隔信号接点付き

1 Product

Part No. 952339 DG M 3W 275 FM

GTIN 4013364114043, Customs tariff No. (EU): 85363030, Gross weight: 441.30 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	3Ø3W200V (50 / 60 Hz)
交流最高連続電圧 [R-T,T-S,R-S] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [S-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [S-PE] (I_imp )	12 kA
保護レベル [R-T,T-S,R-S] (U_P )	≤ 1.5 kV
5 kA における保護レベル [R-T,T-S,R-S] (U_C )	≤ 1 V
保護レベル [S-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [S-PE] AC (I_fi )	100 A_eff
応答時間 [R-T,T-S,R-S] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R-T,S-T,R-S] (U_T)	TOV テスト不要
TOV 電圧 [S-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [S-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 952339 was added to Notepad.

Go to Notepad

Product 952339 was added to the cart.

Go to Web-Shop

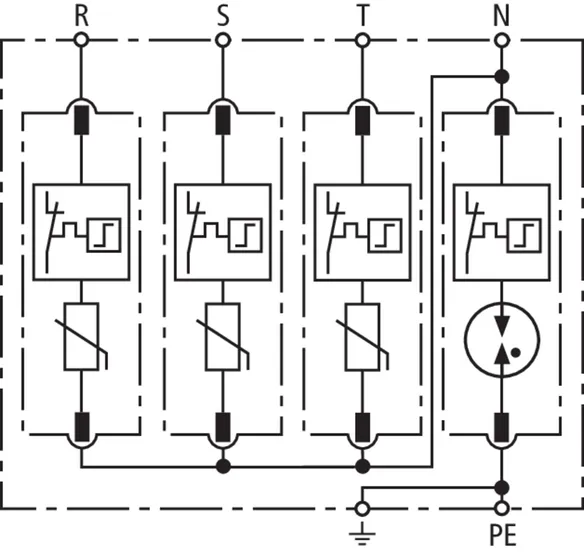

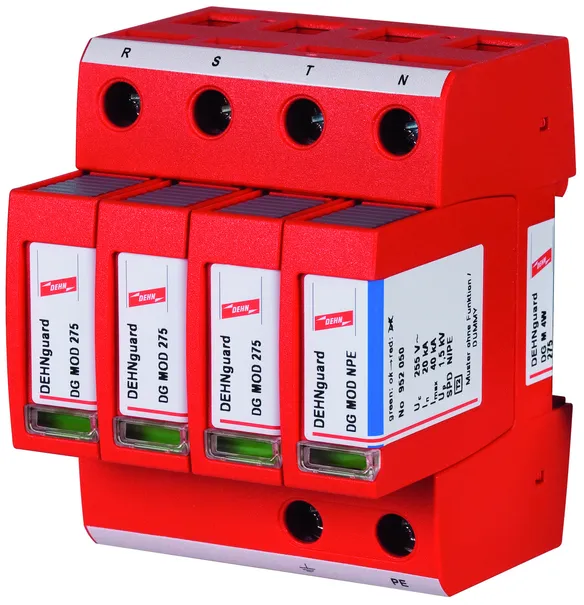

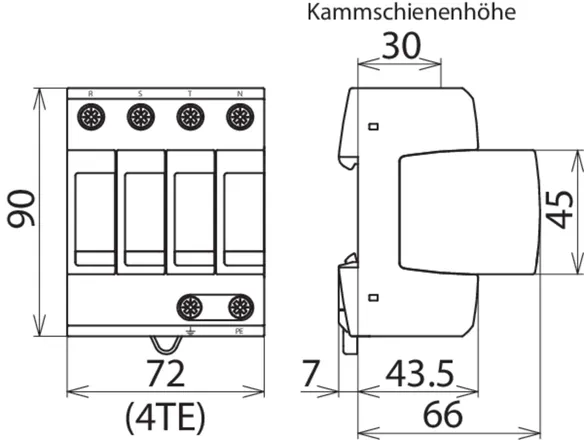

DG M 4W 275

3Ø3W200V * 1Ø3W100/200V 電源系統用モジュール式過電圧避雷器

1 Product

Part No. 952431 DG M 4W 275

GTIN 4013364114098, Customs tariff No. (EU): 85363030, Gross weight: 430.30 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	3Ø3W200V*1Ø3W100/200V
交流最高連続電圧 [R,S,T-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) [R,S,T-N] (I_n )	20 kA
公称放電電流 (8/20) [N-PE] (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [N-PE] (I_imp )	12 kA
保護レベル [R,S,T-N] (U_P )	≤ 1.5 kV
5 kA における保護レベル [R,S,T-N] (U_P )	≤ 1 kV
保護レベル [N-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [N-PE] AC (I_fi )	100 A_eff
応答時間 [R,S,T-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R,S,T-N] (U_T)	U_T = 220 V < U_C – TOV テスト不要
TOV 電圧 [N-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	UL

Product 952431 was added to Notepad.

Go to Notepad

Product 952431 was added to the cart.

Go to Web-Shop

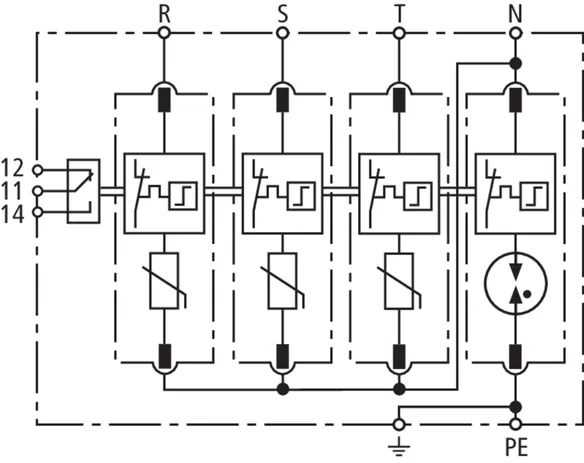

DG M 4W 275 FM

3Ø3W200V 電源系統用モジュール式避雷器、無電位遠隔信号接点付き

1 Product

Part No. 952439 DG M 4W 275 FM

GTIN 4013364114104, Customs tariff No. (EU): 85363030, Gross weight: 429.40 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	3Ø3W200V*1Ø3W100/200V
交流最高連続電圧 [R,S,T-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) [R,S,T-N] (I_n )	20 kA
公称放電電流 (8/20) [N-PE] (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [N-PE] (I_imp )	12 kA
保護レベル [R,S,T-N] (U_P )	≤ 1.5 kV
5 kA における保護レベル [R,S,T-N] (U_P )	≤ 1 kV
保護レベル [N-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [N-PE] AC (I_fi )	100 A_eff
応答時間 [R,S,T-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R,S,T-N] (U_T)	U_T = 220 V < U_C – TOV テスト不要
TOV 電圧 [N-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 952439 was added to Notepad.

Go to Notepad

Product 952439 was added to the cart.

Go to Web-Shop

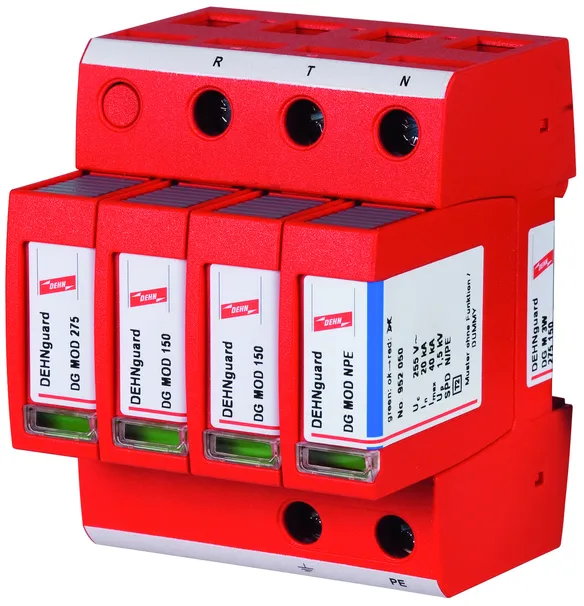

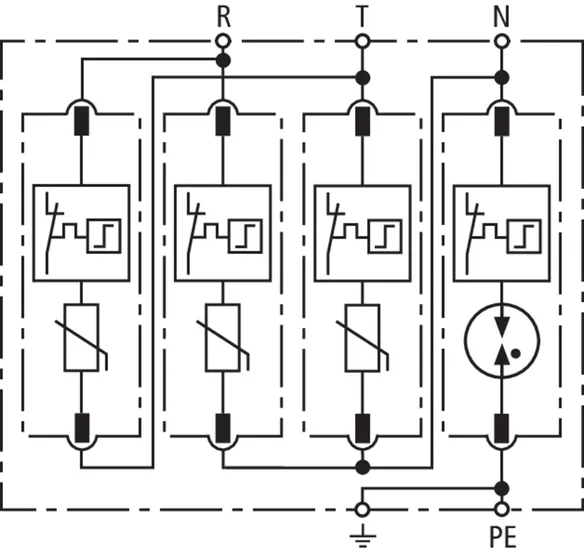

DG M 3W 275 150

電源系統 1Ø3W100/200V 用モジュール式過電圧避雷器

1 Product

Part No. 952321 DG M 3W 275 150

GTIN 4013364114067, Customs tariff No. (EU): 85363030, Gross weight: 398.00 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	1Ø3W100/200V
交流最高連続電圧 [R-T] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [R,T-N] (U_C )	150 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) [R-T] (I_n )	20 kA
公称放電電流 (8/20) [R,T-N] (I_n )	15 kA
公称放電電流 (8/20) [N-PE] (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [N-PE] (I_imp )	12 kA
保護レベル [R-T] (U_P )	≤ 1.5 kV
5 kA における保護レベル [R-T] (U_P )	≤ 1 kV
保護レベル [R,T-N] (U_P )	≤ 0.7 kV
5 kA における保護レベル [R,T-N] (U_P )	≤ 0.55 kV
保護レベル [N-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [N-PE] AC (I_fi )	100 A_eff
応答時間 [R-N,T-N,R-T] (t_A )	≤ 25 ns
応答時間 [R-T] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R-T] (U_T)	U_T = 220 V < U_C – TOV テスト不要
TOV 電圧 [R,T-N] (U_T) – 特徴	220 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	UL

Product 952321 was added to Notepad.

Go to Notepad

Product 952321 was added to the cart.

Go to Web-Shop

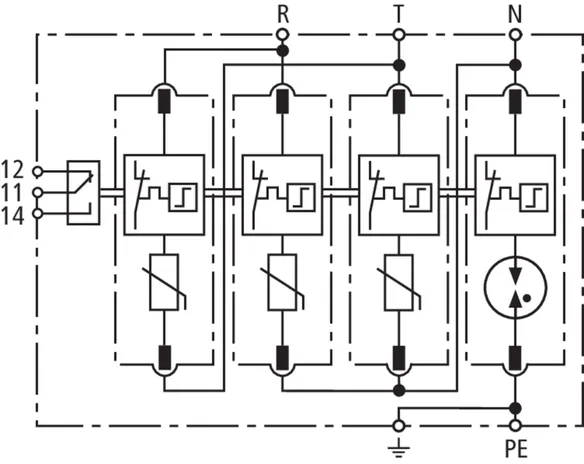

DG M 3W 275 150 FM

電源系統 1Ø3W100/200V 用モジュール式過電圧避雷器

1 Product

Part No. 952329 DG M 3W 275 150 FM

GTIN 4013364114074, Customs tariff No. (EU): 85363030, Gross weight: 441.30 g, PU: 1.00 ピース

Images

Additional information

Certificates

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 2/ クラス II
公称電圧 AC (U_N )	1Ø3W100/200V
交流最高連続電圧 [R-T] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [R,T-N] (U_C )	150 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20) [R-T] (I_n )	20 kA
公称放電電流 (8/20) [R,T-N] (I_n )	15 kA
公称放電電流 (8/20) [N-PE] (I_n )	20 kA
最大放電電流 (8/20) (I_最大 )	40 kA
雷インパルス電流 (10/350) [N-PE] (I_imp )	12 kA
保護レベル [R-T] (U_P )	≤ 1.5 kV
5 kA における保護レベル [R-T] (U_P )	≤ 1 kV
保護レベル [R,T-N] (U_P )	≤ 0.7 kV
5 kA における保護レベル [R,T-N] (U_P )	≤ 0.55 kV
保護レベル [N-PE] (U_P )	≤ 1.5 kV
フォロー電流消弧能力 [N-PE] AC (I_fi )	100 A_eff
応答時間 [R-N,T-N,R-T] (t_A )	≤ 25 ns
応答時間 [R-T] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性	50 kA_eff
TOV 電圧 [R-T] (U_T)	U_T = 220 V < U_C – TOV テスト不要
TOV 電圧 [R,T-N] (U_T) – 特徴	220 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	300 V / 2 秒 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	600 V / 1 秒 – 安全故障
動作温度範囲 (T_U )	-40°C～+80°C
接続断面図 (最小)	1.5 mm² 単線/細線
接続断面図 (最大)	35 mm² 撚り線/25 mm² 細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 952329 was added to Notepad.

Go to Notepad

Product 952329 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard モジュラー（日本仕様）

DG M 2W 150

Part No. 952118 DG M 2W 150

Product 952118 was added to Notepad.

Product 952118 was added to the cart.

DG M 2W 150 FM

Part No. 952119 DG M 2W 150 FM

Product 952119 was added to Notepad.

Product 952119 was added to the cart.

DG M 3W 275

Part No. 952331 DG M 3W 275

Product 952331 was added to Notepad.

Product 952331 was added to the cart.

DG M 3W 275 FM

Part No. 952339 DG M 3W 275 FM

Product 952339 was added to Notepad.

Product 952339 was added to the cart.

DG M 4W 275

Part No. 952431 DG M 4W 275

Product 952431 was added to Notepad.

Product 952431 was added to the cart.

DG M 4W 275 FM

Part No. 952439 DG M 4W 275 FM

Product 952439 was added to Notepad.

Product 952439 was added to the cart.

DG M 3W 275 150

Part No. 952321 DG M 3W 275 150

Product 952321 was added to Notepad.

Product 952321 was added to the cart.

DG M 3W 275 150 FM

Part No. 952329 DG M 3W 275 150 FM

Product 952329 was added to Notepad.

Product 952329 was added to the cart.
