DEHNbloc モジュラー

  • ベース部とプラグ式保護モジュールで構成される、スパークギャップに基づく協調型避雷電流雷器
  • RADAX-Flow フォロー電流制限による最高の設備稼働率
  • 50 kAeff まで、35 A gG ヒューズに対して遮断選択性 短絡電流
  • 最大 50 kA (10/350 µs) の放電容量
  • 追加のケーブル長なしで、DEHNguard 過電圧保護装置と直接協調
  • 低保護レベル
  • 観察窓に緑-赤のマーキングにによる機能/故障表示
  • モジュールリリースボタン付きモジュールロックシステムにより、ツール不要で簡単に保護モジュールを交換できます。

Details

lorem ipsum

DEHNbloc M 1 ...

高放電容量を備えた単極モジュール式協調型雷電流避雷器

3 Products

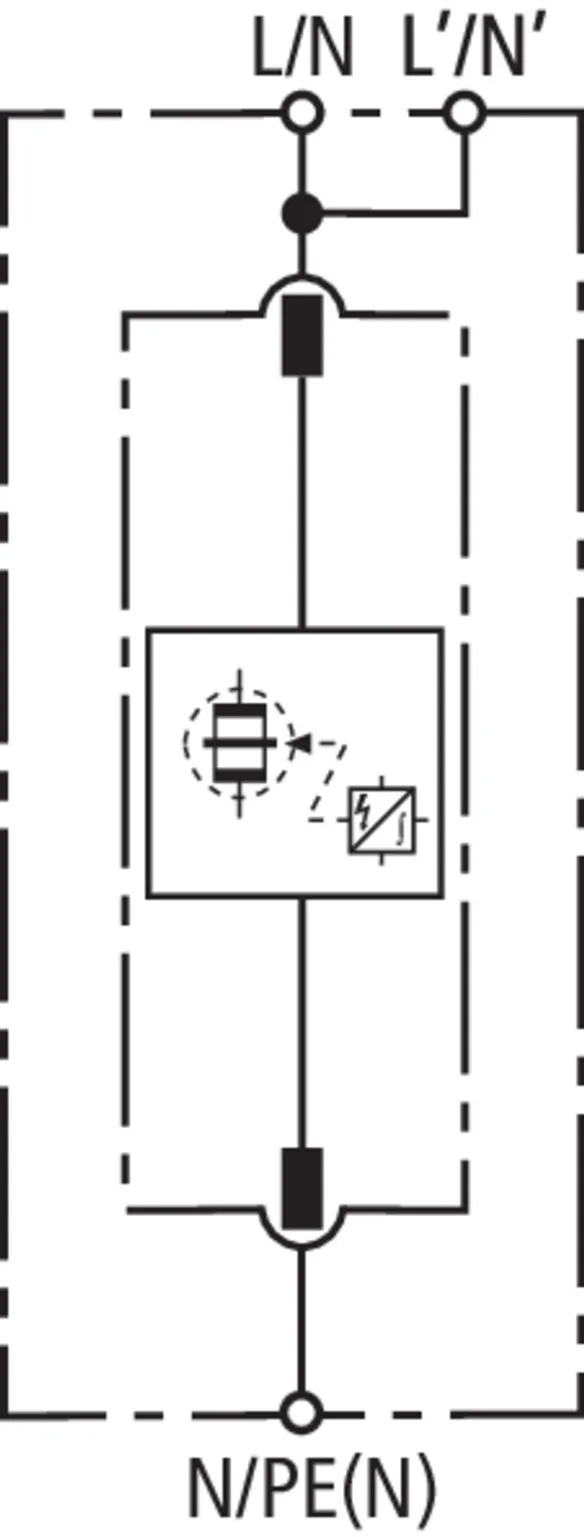

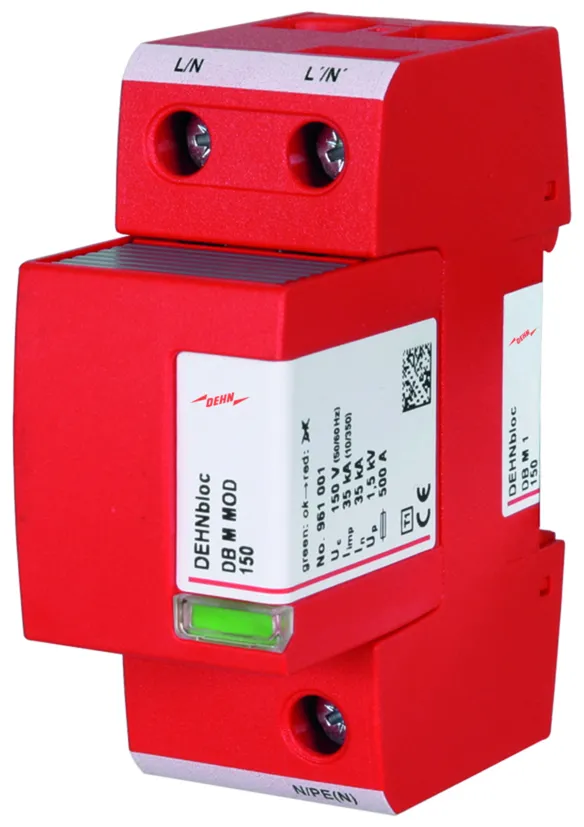

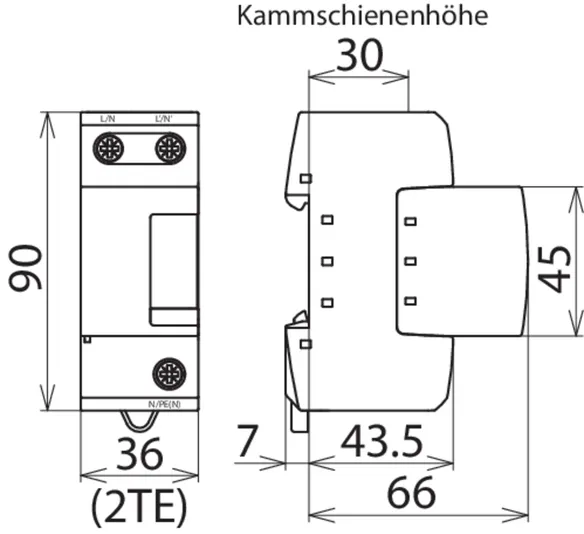

Part No. 961110 DB M 1 150

GTIN 4013364118560, Customs tariff No. (EU): 85363090, Gross weight: 333.40 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流避雷器 DEHNbloc M 1 150
単極モジュール式のプラグ式協調型雷電流避雷器
高フォロー電流制限付き、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：150 V ac
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：35 kA
フォロー電流消弧能力：最大 50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DB M 1 150
記事番号: 961110
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 150 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 35 kA
保護レベル (UP ) ≤ 1.5 kV
最大バックアップヒューズ (L)、I までK = 35 kAeff (ta ≤ 0.2 s) 500 A gG
最大バックアップヒューズ (L)、I までK = 35 kAeff (ta ≤ 5 s) 315 A gG
認証 UL, CSA

Product 961110 was added to Notepad.

Go to Notepad

Product 961110 was added to the cart.

Go to Web-Shop

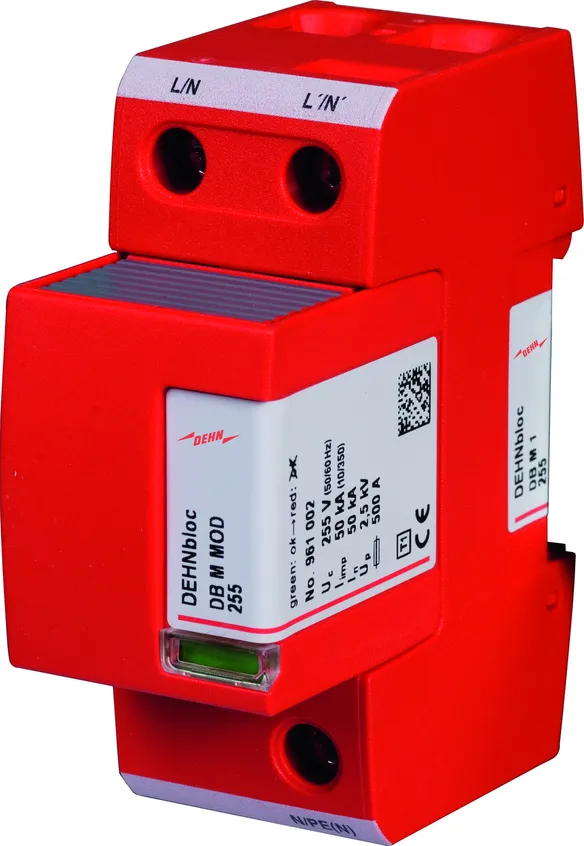

Part No. 961120 DB M 1 255

GTIN 4013364118614, Customs tariff No. (EU): 85363090, Gross weight: 355.80 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流避雷器 DEHNbloc M 1 255
単極モジュール式のプラグ式協調型雷電流避雷器
高フォロー電流制限付き、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：255 V ac
保護レベル：<= 2.5 kV
雷インパルス電流 (10/350)：50 kA
フォロー電流消弧能力：最大 100 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DB M 1 255
記事番号: 961120
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 50 kA
保護レベル (UP ) ≤ 2.5 kV
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 0.2 s) 500 A gG
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 5 s) 315 A gG
認証 VDE、KEMA、UL

Product 961120 was added to Notepad.

Go to Notepad

Product 961120 was added to the cart.

Go to Web-Shop

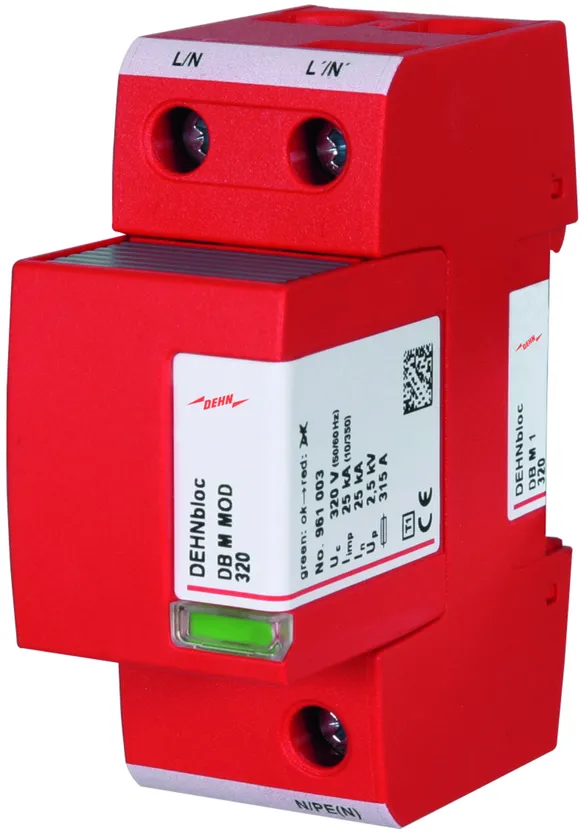

Part No. 961130 DB M 1 320

GTIN 4013364118638, Customs tariff No. (EU): 85363090, Gross weight: 341.00 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流避雷器 DEHNbloc M 1 320
単極モジュール式のプラグ式協調型雷電流避雷器
高フォロー電流制限付き、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：320 V ac
保護レベル：<= 2.5 kV
雷インパルス電流 (10/350)：25 kA
フォロー電流消弧能力：最大 50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DB M 1 320
記事番号: 961130
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 320 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 25 kA
保護レベル (UP ) ≤ 2.5 kV
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 0.2 s) 315 A gG
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 5 s) 315 A gG
認証 UL

Product 961130 was added to Notepad.

Go to Notepad

Product 961130 was added to the cart.

Go to Web-Shop

DEHNbloc M 1 ...FM

高放電容量を備えた単極モジュール式協調型雷電流避雷器装置を監視するための遠隔信号接点（無電位切り替え接点）付き。

3 Products

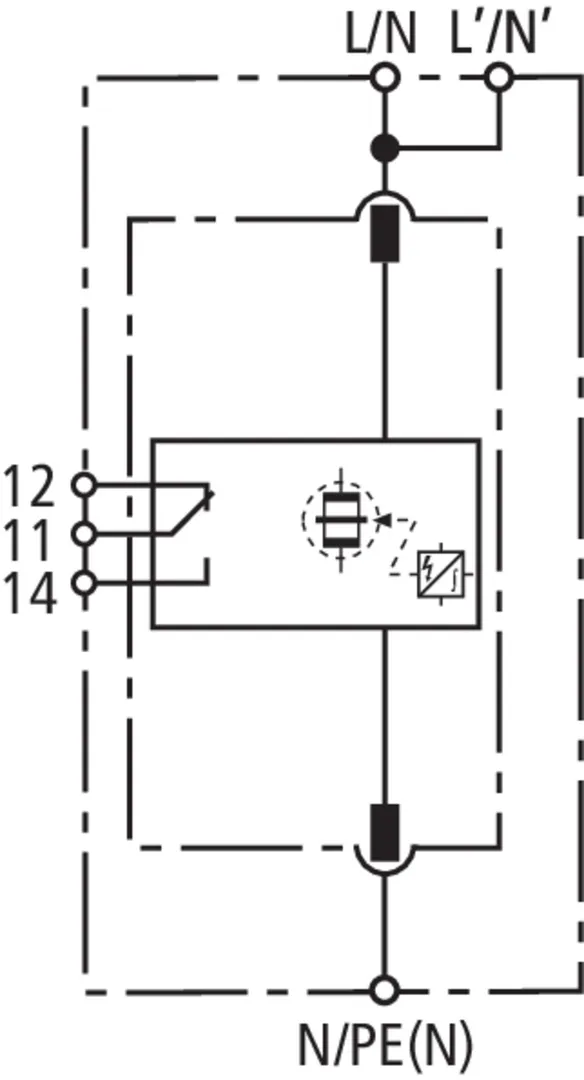

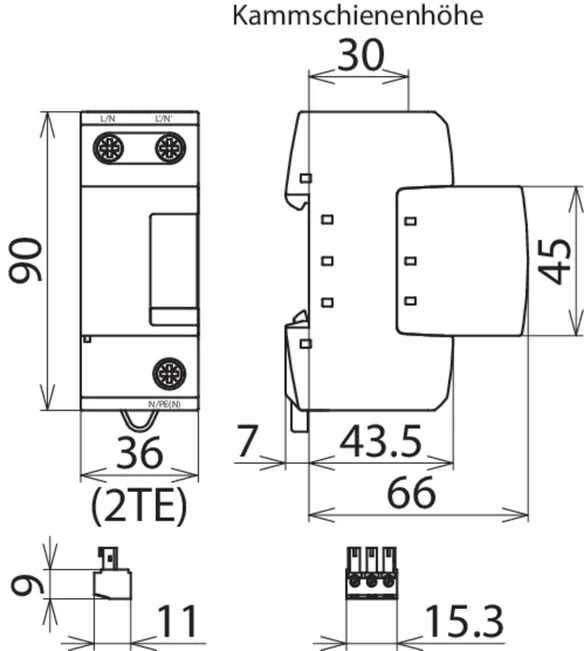

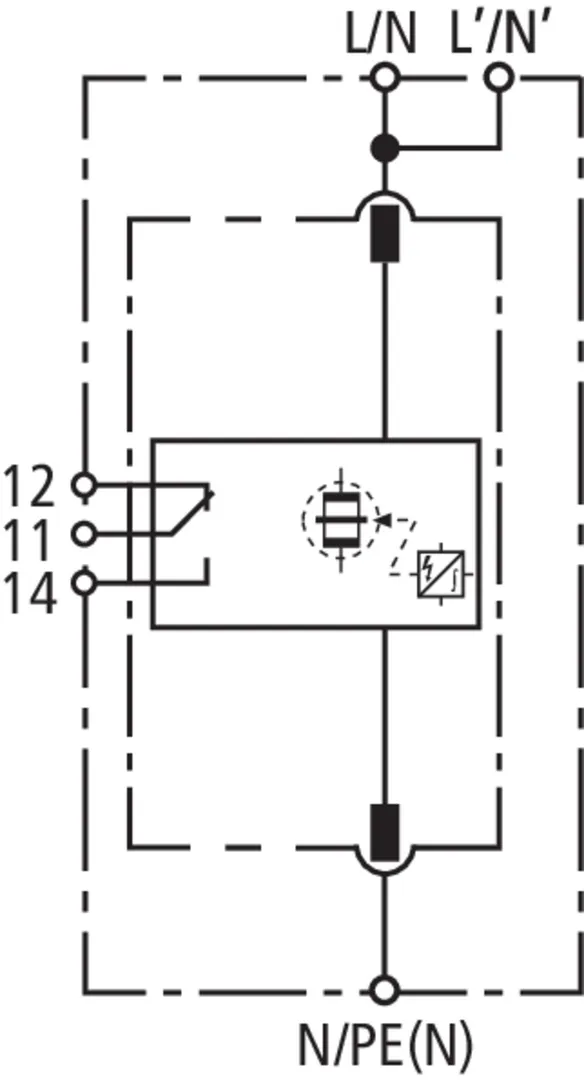

Part No. 961115 DB M 1 150 FM

GTIN 4013364118577, Customs tariff No. (EU): 85363090, Gross weight: 337.30 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流避雷器 DEHNbloc M 1 150 FM
単極モジュール式のプラグ式協調型雷電流避雷器
高フォロー電流制限付き
遠隔信号接点付き、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：150 V ac
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：35 kA
フォロー電流消弧能力：最大 50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DB M 1 150 FM
記事番号: 961115
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 150 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 35 kA
保護レベル (UP ) ≤ 1.5 kV
最大バックアップヒューズ (L)、I までK = 35 kAeff (ta ≤ 0.2 s) 500 A gG
最大バックアップヒューズ (L)、I までK = 35 kAeff (ta ≤ 5 s) 315 A gG
認証 UL, CSA

Product 961115 was added to Notepad.

Go to Notepad

Product 961115 was added to the cart.

Go to Web-Shop

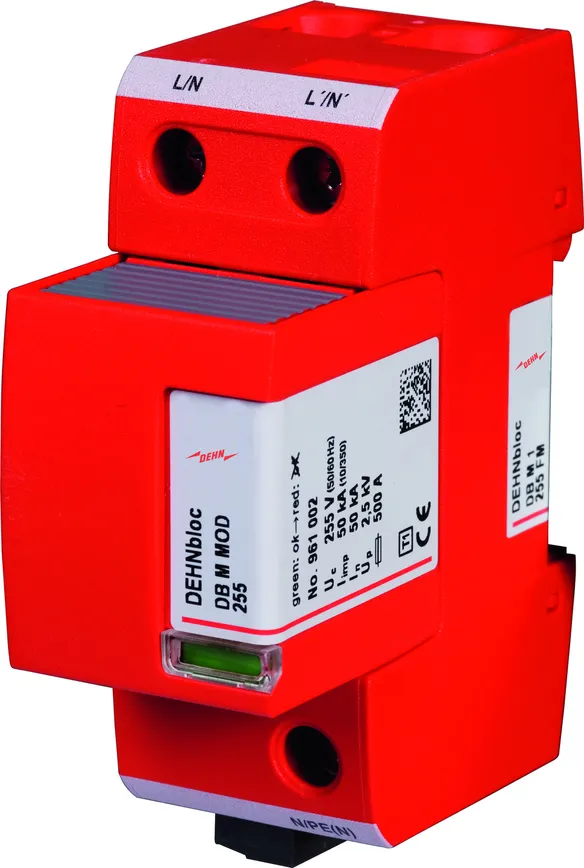

Part No. 961125 DB M 1 255 FM

GTIN 4013364118621, Customs tariff No. (EU): 85363090, Gross weight: 359.30 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流避雷器 DEHNbloc M 1 255 FM
単極モジュール式のプラグ式協調型雷電流避雷器
高フォロー電流制限付き
遠隔信号接点付き、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：255 V ac
保護レベル：<= 2.5 kV
雷インパルス電流 (10/350)：50 kA
フォロー電流消弧能力：最大 100 kAeff。
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DB M 1 255 FM
記事番号: 961125
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 50 kA
保護レベル (UP ) ≤ 2.5 kV
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 0.2 s) 500 A gG
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 5 s) 315 A gG
認証 VDE、KEMA、UL

Product 961125 was added to Notepad.

Go to Notepad

Product 961125 was added to the cart.

Go to Web-Shop

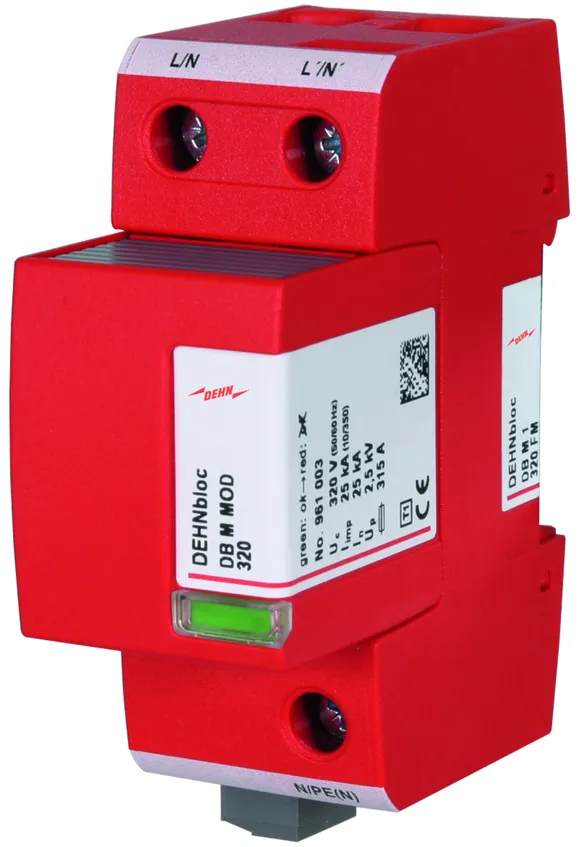

Part No. 961135 DB M 1 320 FM

GTIN 4013364118645, Customs tariff No. (EU): 85363090, Gross weight: 346.00 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流避雷器 DEHNbloc M 1 320 FM
単極モジュール式のプラグ式協調型雷電流避雷器
高フォロー電流制限付き、
遠隔信号接点付き、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：320 V ac
保護レベル：<= 2.5 kV
雷インパルス電流 (10/350)：25 kA
フォロー電流消弧能力：最大 50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DB M 1 320 FM
記事番号: 961135
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 320 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 25 kA
保護レベル (UP ) ≤ 2.5 kV
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 0.2 s) 315 A gG
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 5 s) 315 A gG
認証 UL

Product 961135 was added to Notepad.

Go to Notepad

Product 961135 was added to the cart.

Go to Web-Shop
