DEHNbloc Maxi S

  • コンパクトなハウジング内に雷電流避雷器バックアップヒューズを内蔵した設計のスパークギャップベースの雷電流用避雷器
  • PEN/N レールへの直接取り付け
  • 低保護レベル UP ≤ 2.5 kV（80 cm の接続ケーブル付属）
  • 追加のケーブル長なしで、DEHNguard 過電圧保護装置と直接協調
  • 100 kA の耐短絡性能eff (220 kAピーク)
  • RADAX フロー技術による高いフォロー電流消弧能力とフォロー電流制限
  • 高い雷電流放電容量
  • 避雷器監視用光ファイバーインターフェース搭載

Details

lorem ipsum
lorem ipsum

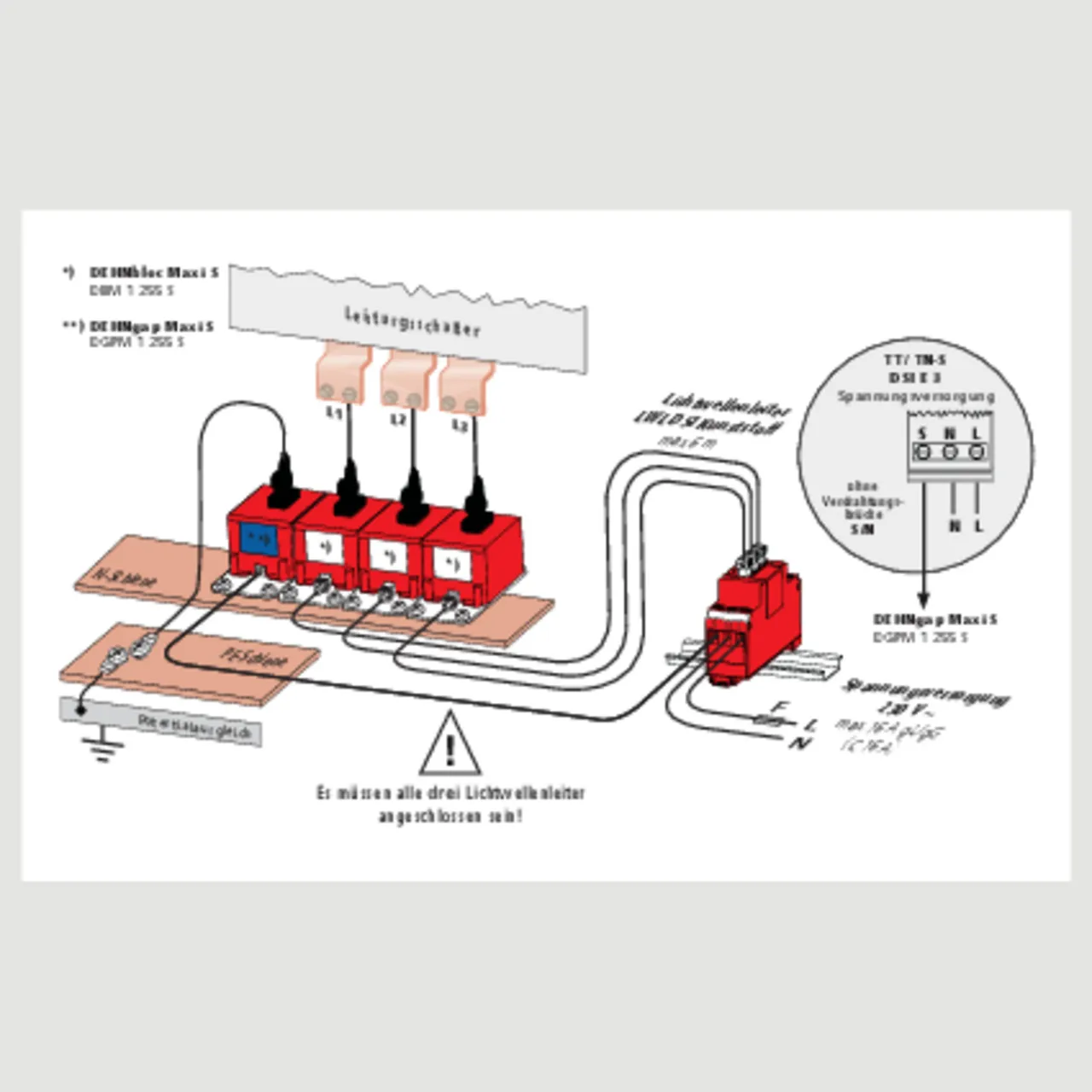

TT- / TN-S システムにおける 3+1 アプリケーション
lorem ipsum

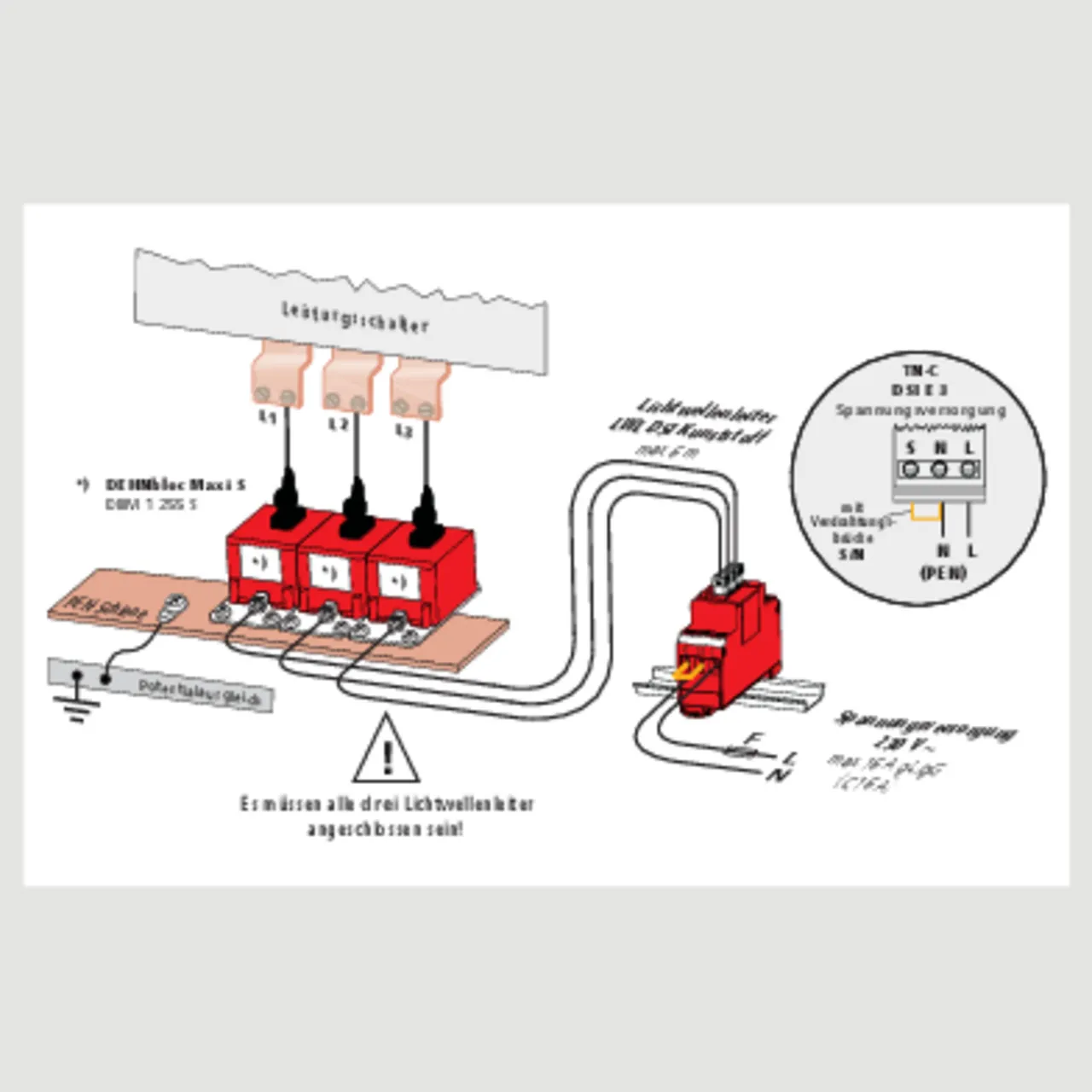

TN-C-システムにおける 3-0-アプリケーション
lorem ipsum

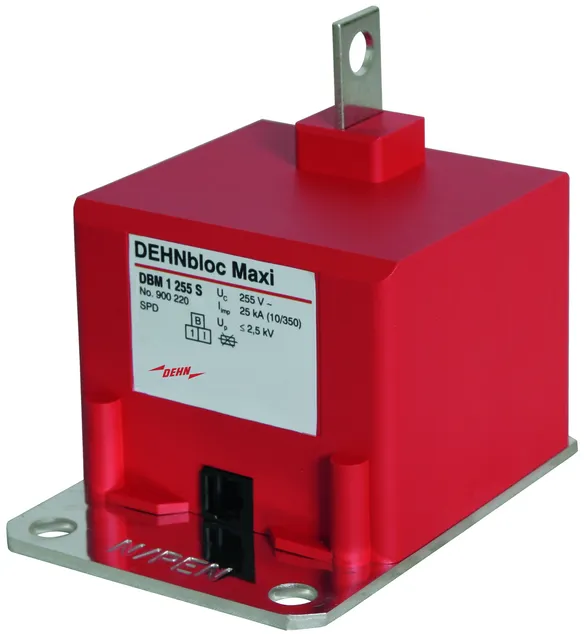

DEHNbloc Maxi 1 255 S

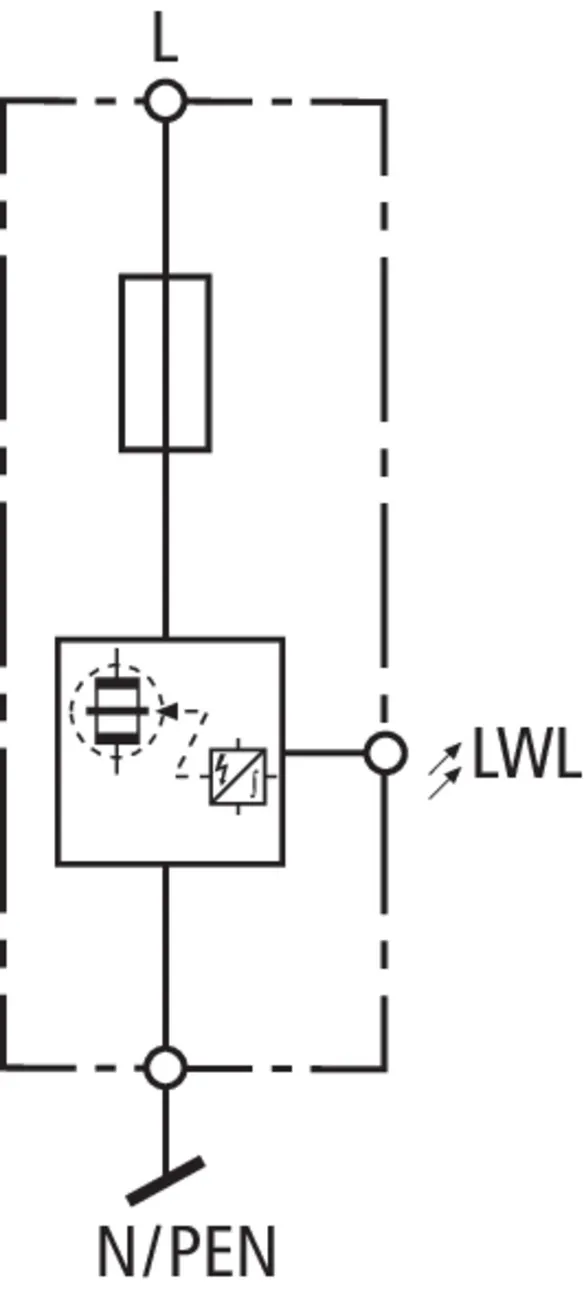

230 / 400 V システムのバスバー用に使用される、避雷器バックアップヒューズを内蔵した協調型単極雷電流避雷器。

1 Product

Part No. 900220 DBM 1 255 S

GTIN 4013364106734, Customs tariff No. (EU): 85363090, Gross weight: 730.70 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流避雷器 DEHNbloc Maxi 1 255 S


EN 61643-11 準拠のタイプ 1 単極協調型雷電流避雷器で、産業バスバーシステム用に避雷器バックアップヒューズが内蔵されています。
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
連続最高電圧：255 V ac
保護レベル：<= 2.5 kV（80 cm の接続ケーブル付属）
雷インパルス電流 (10/350)：25 kA
フォロー電流消弧能力：50 kAeff
内部の定格遮断容量
バックアップ保護：最大 100 kAeff。
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器
PEN / N バスバーへの取り付け、最小 25 mm2

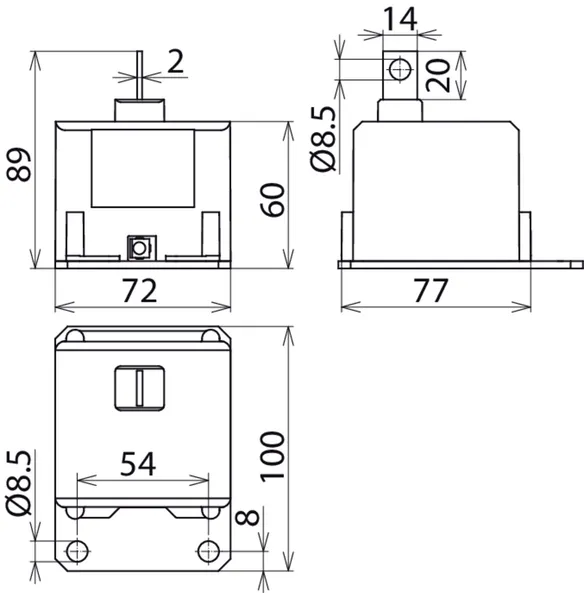

設置寸法 (B x H x T)：(72 x 89 x 100) mm
保護等級：IP 5X

Brand: DEHN
タイプ: DBM 1 255 S
記事番号: 900220
or equivalent.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 25 kA
保護レベル (UP ) ≤ 2.5 kV（80 cm の接続ケーブル付属）
最大主電源側過電流保護 必要無し
操作ディスプレイ DSI E 3 を介した光ファイバー接続
