DEHNbloc

  • カプセル型、無噴出のスライド式スパークギャップ
  • 高フォロー電流制限付きRADAX-Flow スパークギャップテクノロジー
  • Red/Line 製品ラインの中でエネルギー調整されています
  • 絶縁抵抗が高いため、メーター前での使用にも適しています。
  • 導体およびバスバー用多機能接続端子
  • 単極および 3 極仕様（ネットワークのタイプにより最大 100 kA の雷インパルス電流に対応）
  • モジュール設計の単極仕様もあります

DEHNbloc H

230 / 400 V システムに使用される、高放電容量を備えた単極モジュール式の雷電流避雷器。

1 Product

Part No. 961122 DBH M 1 255

GTIN 4013364118652, Customs tariff No. (EU): 85363090, Gross weight: 374.20 g, PU: 1.00 ピース

Images

Additional information

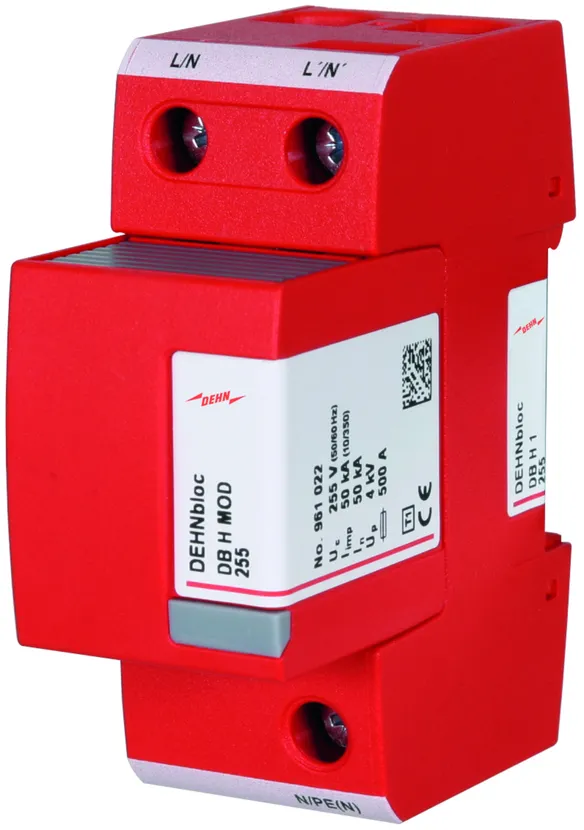

モジュール式雷電流避雷器 DEHNbloc H M 1 255
単極モジュール式のプラグ式協調型雷電流避雷器
高フォロー電流制限付き、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：255 V ac
保護レベル：<= 4 kV
雷インパルス電流 (10/350)：50 kA
フォロー電流消弧能力：最大 100 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DBH M 1 255
記事番号: 961122
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 50 kA
保護レベル (UP ) ≤ 4 kV
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 0.2 s) 500 A gG
最大バックアップヒューズ (L)、I までK = 50 kAeff (ta ≤ 5 s) 315 A gG
