DEHNgap

  • 放電能力 100 kA (10/350 µs)

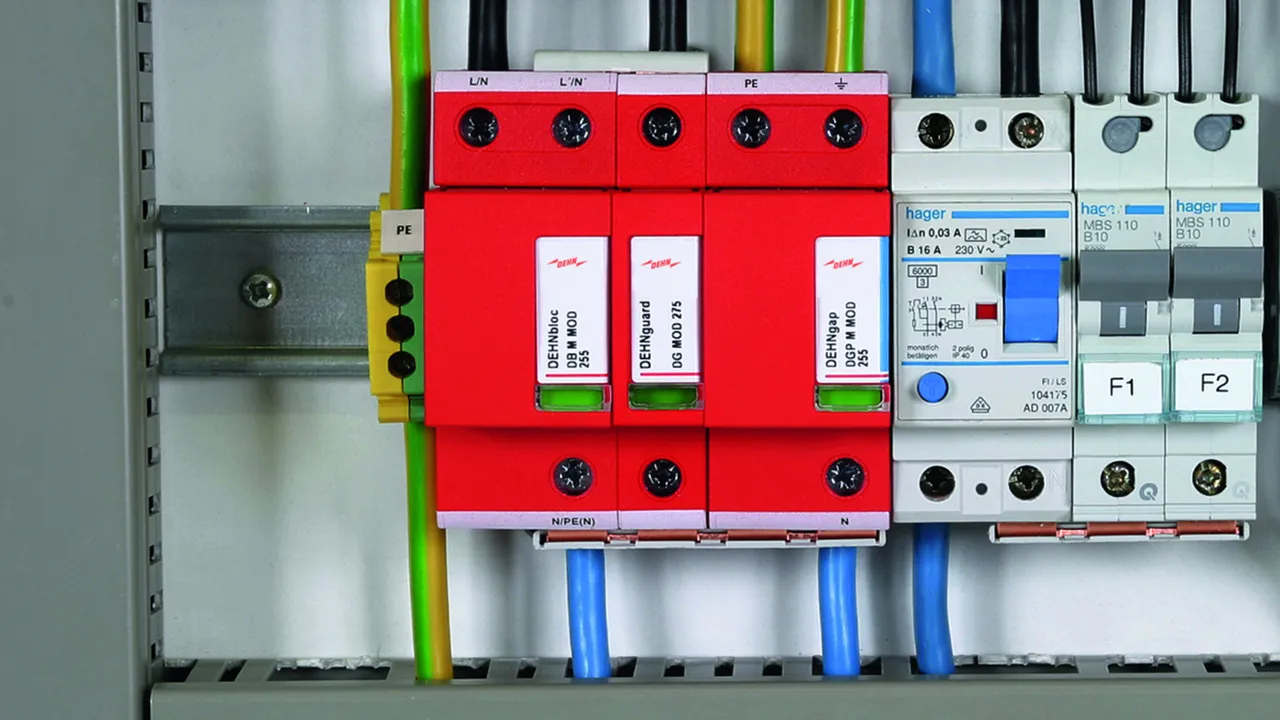

  • TT システムで専用合流電流避雷器、DIN VDE 0100-534 に準拠した 3+1 および 1+1 回路において、中性線 N と保護導体 PE の間に設置されます
  • 滑走スパークギャップテクノロジー
  • 観察窓に緑-赤のマーキングにによる機能/故障表示

Details

lorem ipsum

DEHNgap M 255 (FM)

単極モジュール式協調型 N-PE 雷電流避雷器、U 対応C = 255 V、オプションで監視装置用の遠隔信号接点付き（無電位の切り替え接点）。

2 Products

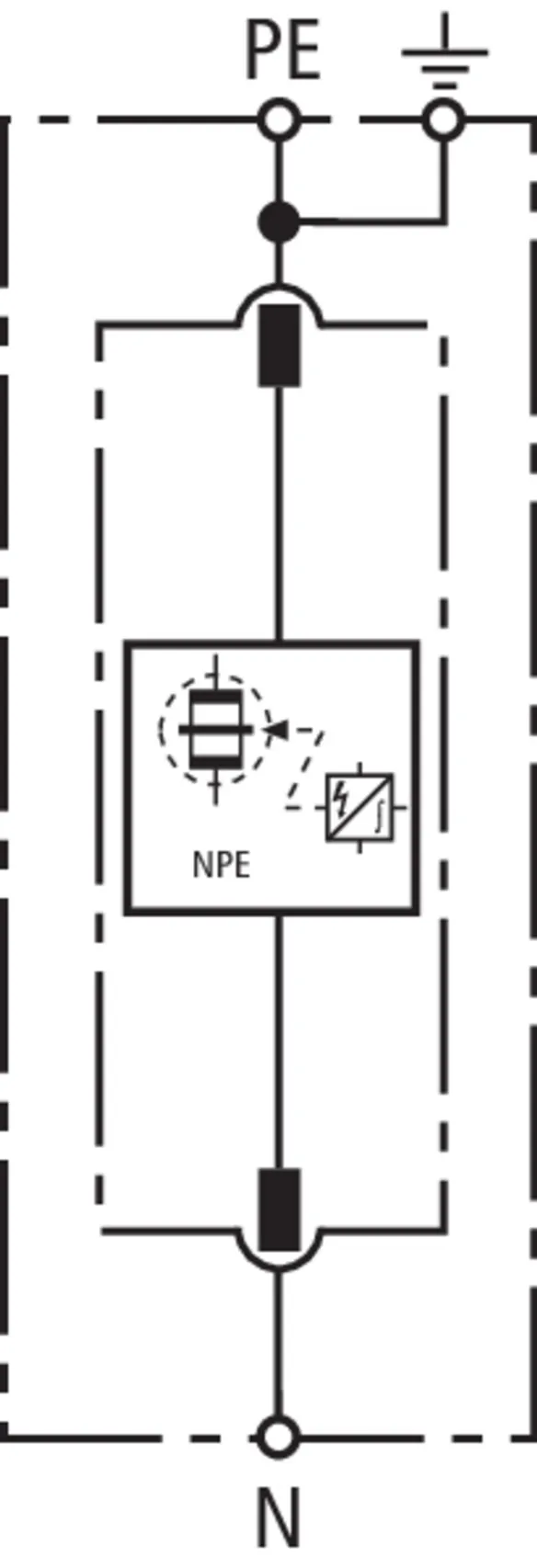

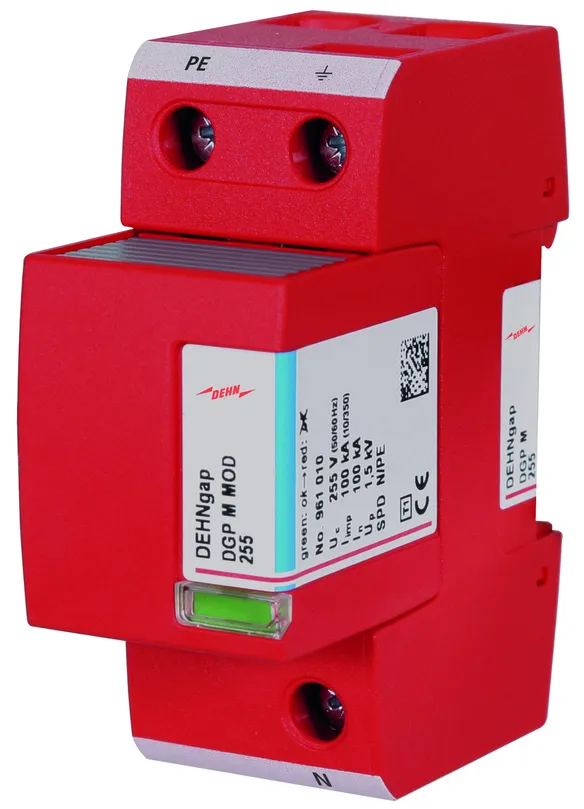

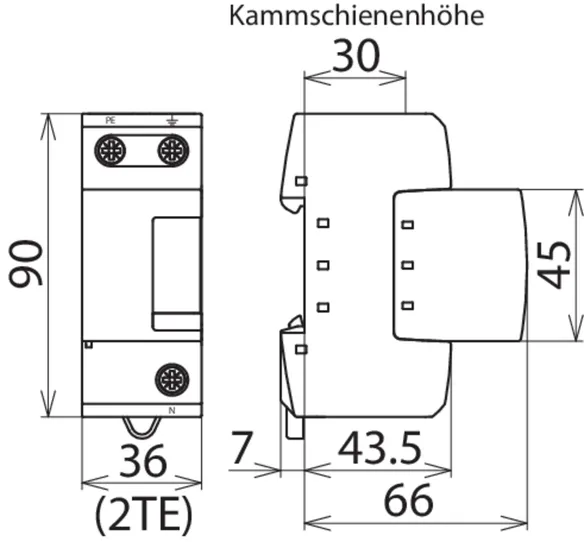

Part No. 961101 DGP M 255

GTIN 4013364118676, Customs tariff No. (EU): 85363030, Gross weight: 331.00 g, PU: 1.00 ピース

Images

Additional information

協調型 N-PE 雷電流避雷器 DEHNgap M 255
単極モジュール式のプラグ式協調型 N-PE 雷電流避雷器
、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
圧力制御式カプセル化スライド式のスパークギャップ
故障報告
雷インパルス電流 (10/350)：100 kA
保護レベル：<= 1.5 kV
フォロー電流消弧能力：255 V ac における 100 Aeff
TOV 耐性：1200 V / 200 ミリ秒
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの N-PE 避雷器 DEHNgap C S に直接接続可能

Brand: DEHN
タイプ: DGP M 255
記事番号: 961101
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
保護レベル (UP ) ≤ 1.5 kV
認証 VDE、KEMA、UL

Product 961101 was added to Notepad.

Go to Notepad

Product 961101 was added to the cart.

Go to Web-Shop

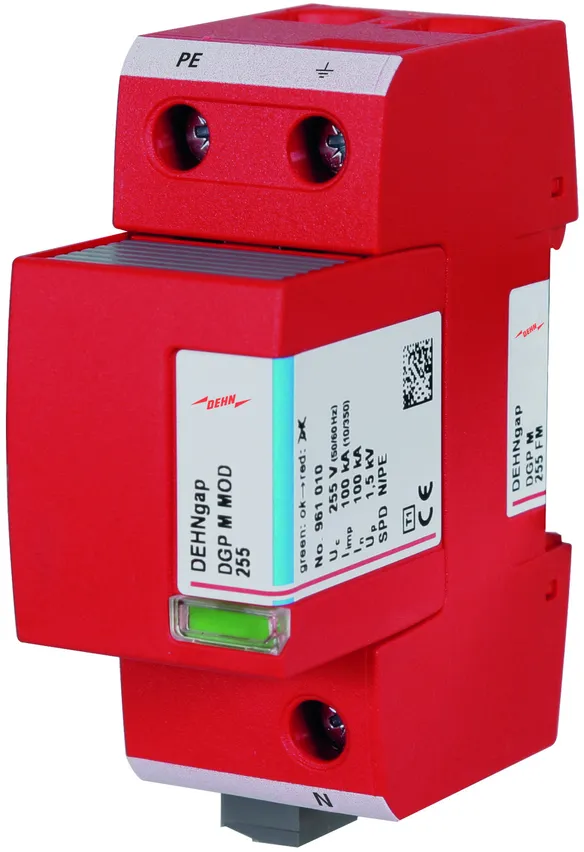

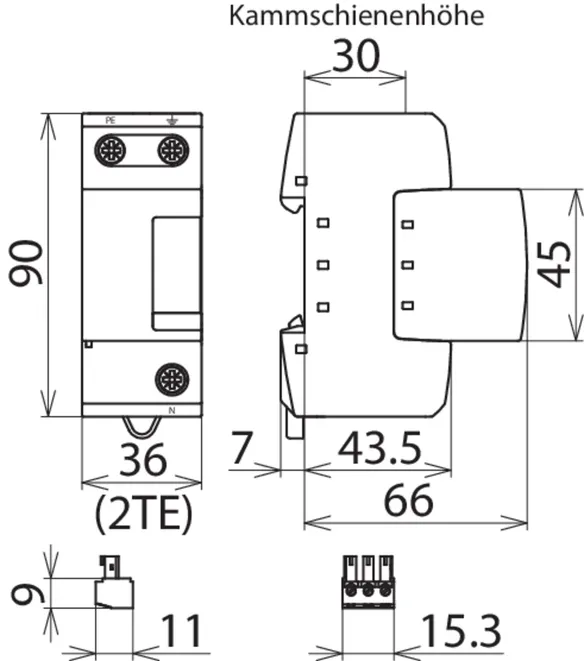

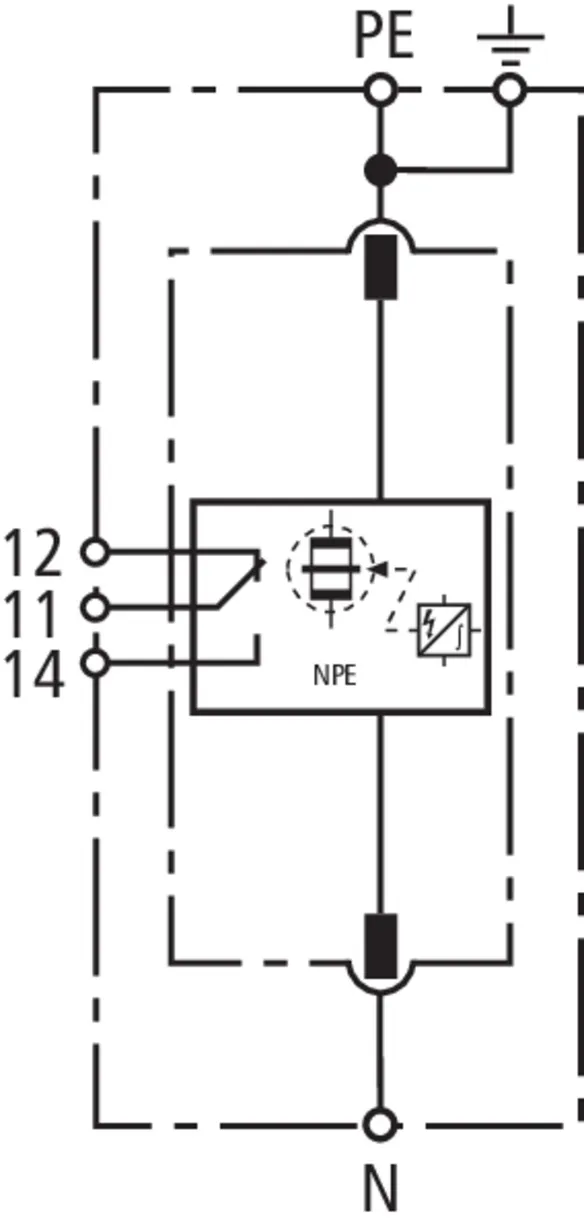

Part No. 961105 DGP M 255 FM

GTIN 4013364118683, Customs tariff No. (EU): 85363030, Gross weight: 336.00 g, PU: 1.00 ピース

Images

Additional information

協調型 N-PE 雷電流避雷器 DEHNgap M 255 FM
単極モジュール式のプラグ式協調型 N-PE 雷電流避雷器
、幅 2TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
故障報告
観察窓にマーク付け
雷インパルス電流 (10/350)：100 kA
保護レベル：<= 1.5 kV
フォロー電流消弧能力：255 V ac における 100 Aeff
TOV 耐性：1200 V / 200 ミリ秒
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの N-PE 避雷器 DEHNgap C S に直接接続可能

Brand: DEHN
タイプ: DGP M 255 FM
記事番号: 961105
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
保護レベル (UP ) ≤ 1.5 kV
認証 VDE、KEMA、UL
FM 接点/接点形式 切替接点

Product 961105 was added to Notepad.

Go to Notepad

Product 961105 was added to the cart.

Go to Web-Shop

DEHNgap Maxi 1 255 (FM)

協調型単極 N-PE 雷電流避雷器、無電位遠隔信号接点付き FM 仕様。

2 Products

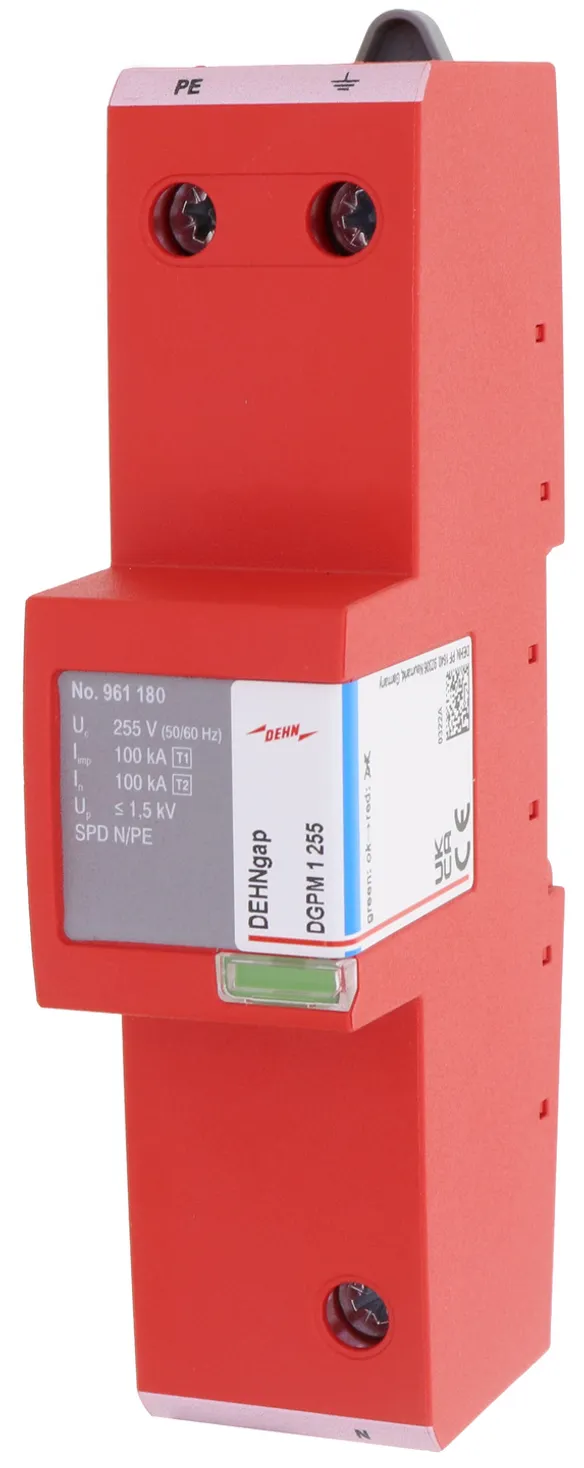

Part No. 961180 DGPM 1 255

GTIN 4013364157323, Customs tariff No. (EU): 85363090, Gross weight: 460.00 g, PU: 1.00 ピース

Images

Additional information

N-PE 雷電流避雷器 DEHNgap Maxi 1 255
協調型 N-PE 雷電流避雷器、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
故障報告
雷インパルス電流 (10/350)：100 kA
保護レベル：<= 1.5 kV
フォロー電流消弧能力：255 V ac における 100 Aeff
TOV 耐性：1200 V / 200 ミリ秒

Brand: DEHN
タイプ: DGPM 1 255
記事番号: 961180
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
保護レベル (UP ) ≤ 1.5 kV
認証 KEMA

Product 961180 was added to Notepad.

Go to Notepad

Product 961180 was added to the cart.

Go to Web-Shop

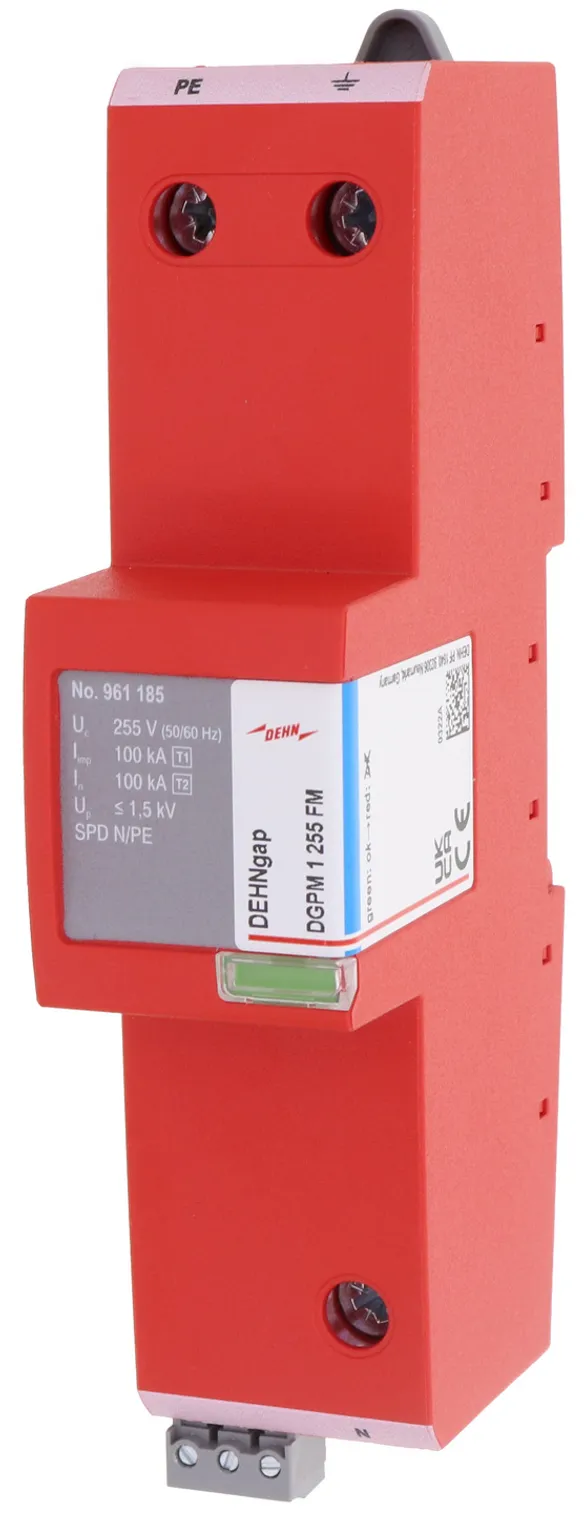

Part No. 961185 DGPM 1 255 FM

GTIN 4013364157330, Customs tariff No. (EU): 85363090, Gross weight: 460.00 g, PU: 1.00 ピース

Images

Additional information

N-PE 雷電流避雷器 DEHNgap Maxi 1 255 FM
協調型 N-PE 雷電流避雷器、幅 2TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
故障報告
雷インパルス電流 (10/350)：100 kA
保護レベル：<= 1.5 kV
フォロー電流消弧能力：255 V ac における 100 Aeff
TOV 耐性：1200 V / 200 ミリ秒

Brand: DEHN
タイプ: DGPM 1 255 FM
記事番号: 961185
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
保護レベル (UP ) ≤ 1.5 kV
認証 KEMA
FM 接点/接点形式 切替接点

Product 961185 was added to Notepad.

Go to Notepad

Product 961185 was added to the cart.

Go to Web-Shop

DEHNgap Maxi 440 (FM)

協調型単極 N-PE 雷電流避雷器、無電位遠隔信号接点付き FM 仕様。

2 Products

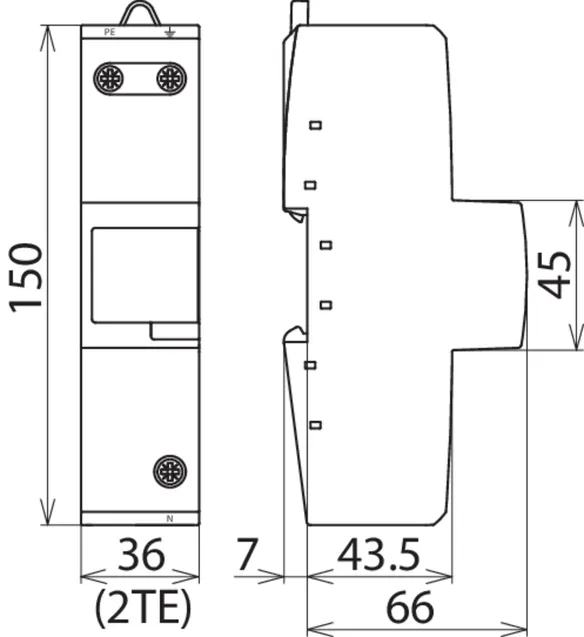

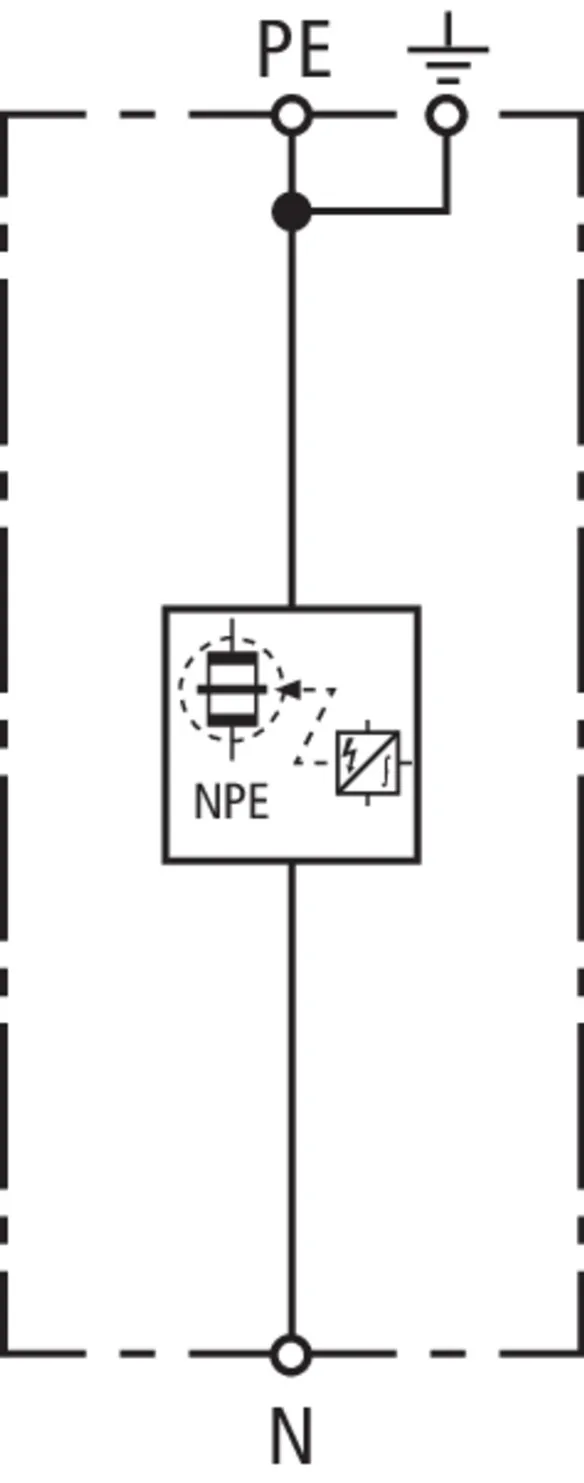

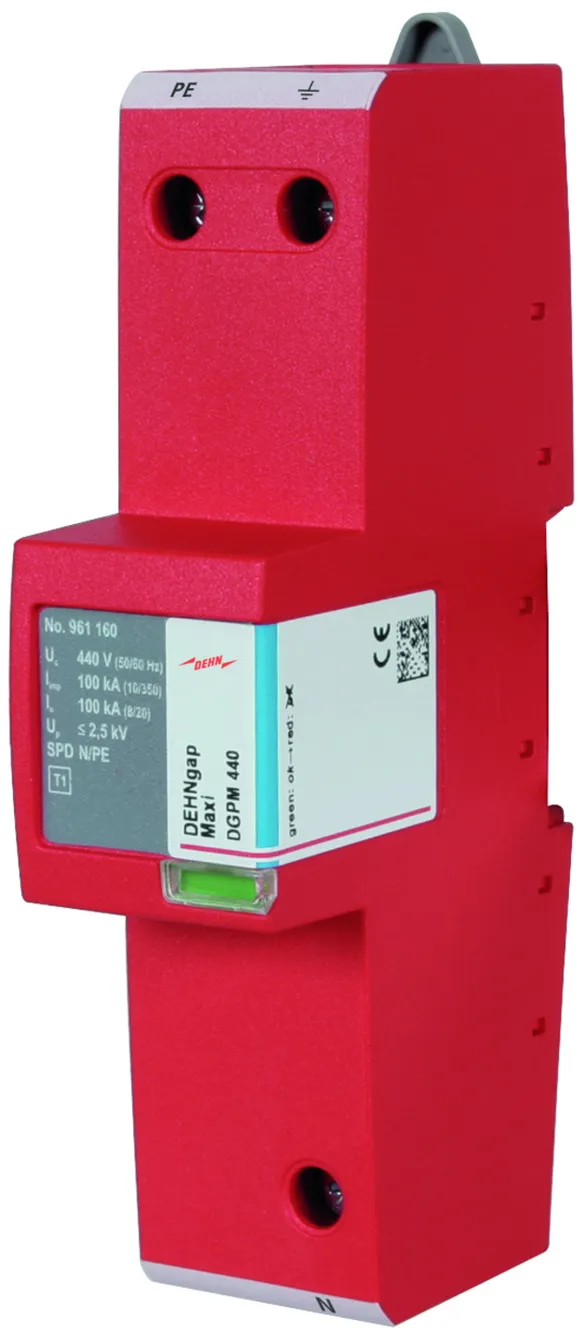

Part No. 961160 DGPM 440

GTIN 4013364116290, Customs tariff No. (EU): 85363030, Gross weight: 415.00 g, PU: 1.00 ピース

Images

Additional information

N-PE 雷電流避雷器 DEHNgap Maxi 440
協調型 N-PE 雷電流避雷器、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
故障報告
雷インパルス電流 (10/350)：100 kA
保護レベル：<= 2.5 kV
フォロー電流消弧能力：440 V ac における 100 Aeff
TOV 耐性：1200 V / 200 ミリ秒

Brand: DEHN
タイプ: DGPM 440
記事番号: 961160
or equivalent.



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 440 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
保護レベル (UP ) ≤ 2.5 kV
認証 UL

Product 961160 was added to Notepad.

Go to Notepad

Product 961160 was added to the cart.

Go to Web-Shop

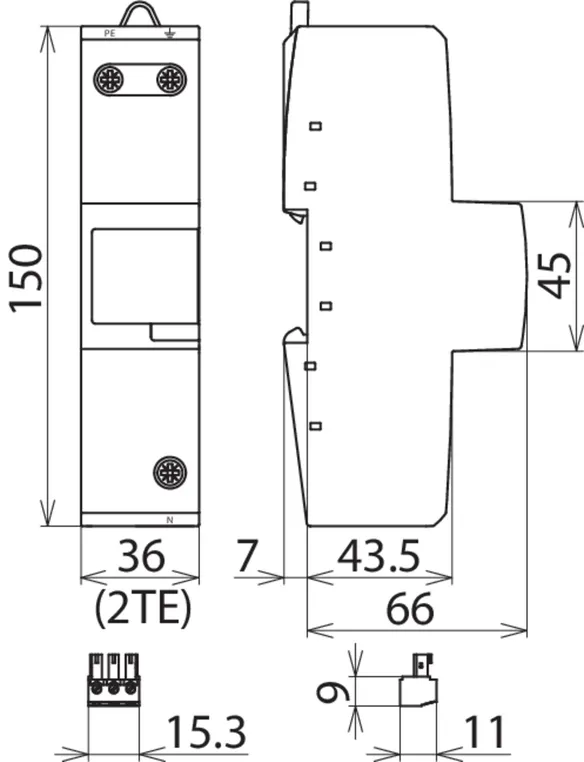

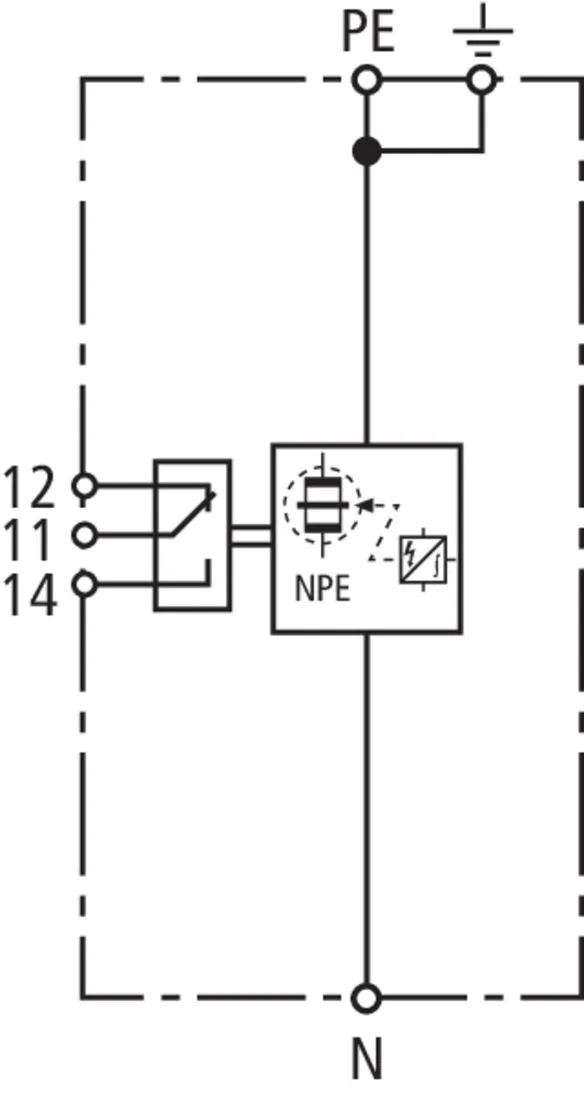

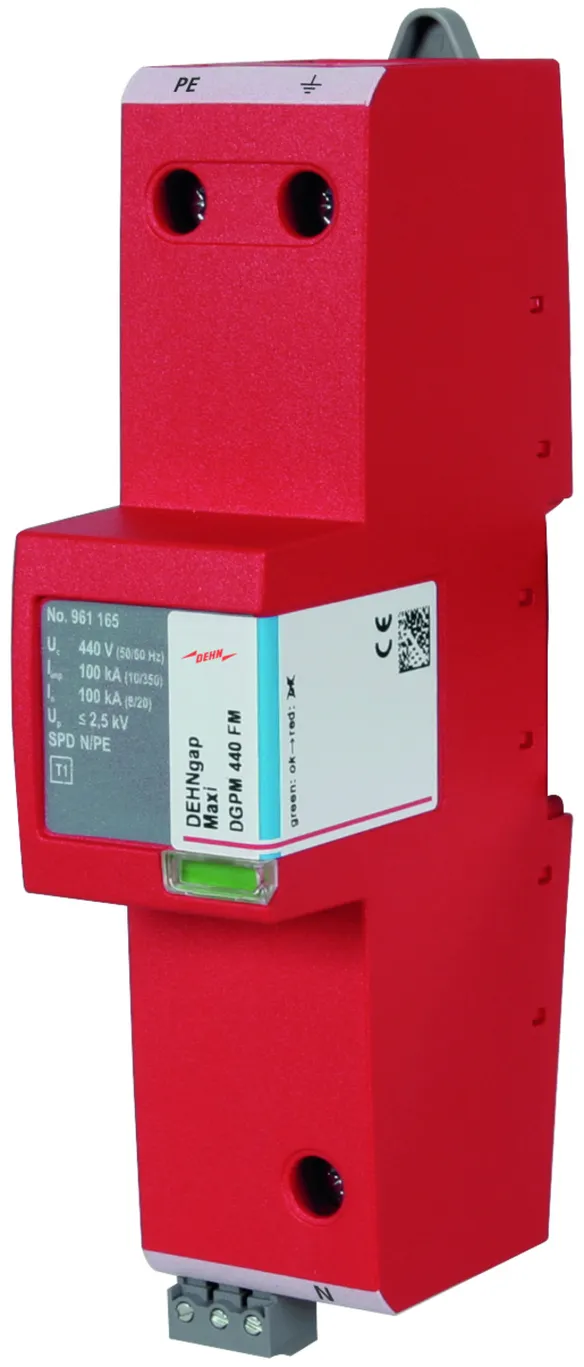

Part No. 961165 DGPM 440 FM

GTIN 4013364116306, Customs tariff No. (EU): 85363030, Gross weight: 418.00 g, PU: 1.00 ピース

Images

Additional information

N-PE 雷電流避雷器 DEHNgap Maxi 440 FM
協調型 N-PE 雷電流避雷器、幅 2TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
故障報告
雷インパルス電流 (10/350)：100 kA
保護レベル：<= 2.5 kV
フォロー電流消弧能力：440 V ac における 100 Aeff
TOV 耐性：1200 V / 200 ミリ秒

Brand: DEHN
タイプ: DGPM 440 FM
記事番号: 961165
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 440 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
保護レベル (UP ) ≤ 2.5 kV
認証 UL
FM 接点/接点形式 切替接点

Product 961165 was added to Notepad.

Go to Notepad

Product 961165 was added to the cart.

Go to Web-Shop

DEHNgap H M 255

単極モジュール式 N-PE 雷電流避雷器。

1 Product

Part No. 961102 DGPH M 255

GTIN 4013364118690, Customs tariff No. (EU): 85363030, Gross weight: 300.00 g, PU: 1.00 ピース

Images

Additional information

モジュール式 N-PE 雷電流避雷器 DEHNgap H M 255

単極モジュール式のプラグ式協調型 N-PE 雷電流避雷器、幅 2TE
EN 61643-11 に準拠したタイプ 1 避雷器
圧力制御式カプセル化スライド式のスパークギャップ
雷インパルス電流 (10/350)：100 kA
保護レベル：<= 4 kV
フォロー電流消弧能力：255 V ac における 100 Aeff
TOV 耐性：1200 V / 200 ミリ秒
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの N-PE 避雷器 DEHNgap C S に直接接続可能

Brand: DEHN
タイプ: DGPH M 255
記事番号: 961102
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
保護レベル (UP ) ≤4 kV

Product 961102 was added to Notepad.

Go to Notepad

Product 961102 was added to the cart.

Go to Web-Shop
