DEHNguard モジュラー (Y)PV SCI ...

  • Vベース部とプラグ式保護モジュールで構成された、太陽光発電システム用の、すぐに配線可能なモジュール式一体式ユニット
  • 保護モジュール内に搭載された、安全な電気的遮断（特許取得済 SCI 原理）を備えた分離・短絡複合装置
  • DEHNguard M YPV SCI (FM) の実績のある耐故障 Y 回路により、発電回路で絶縁不良が発生した場合の過電圧保護装置の損傷を防止します
  • EN 61643-31 によってテスト済み
  • IEC 60364-7-712 に準拠したすべての PV システムに使用可能

Details

lorem ipsum

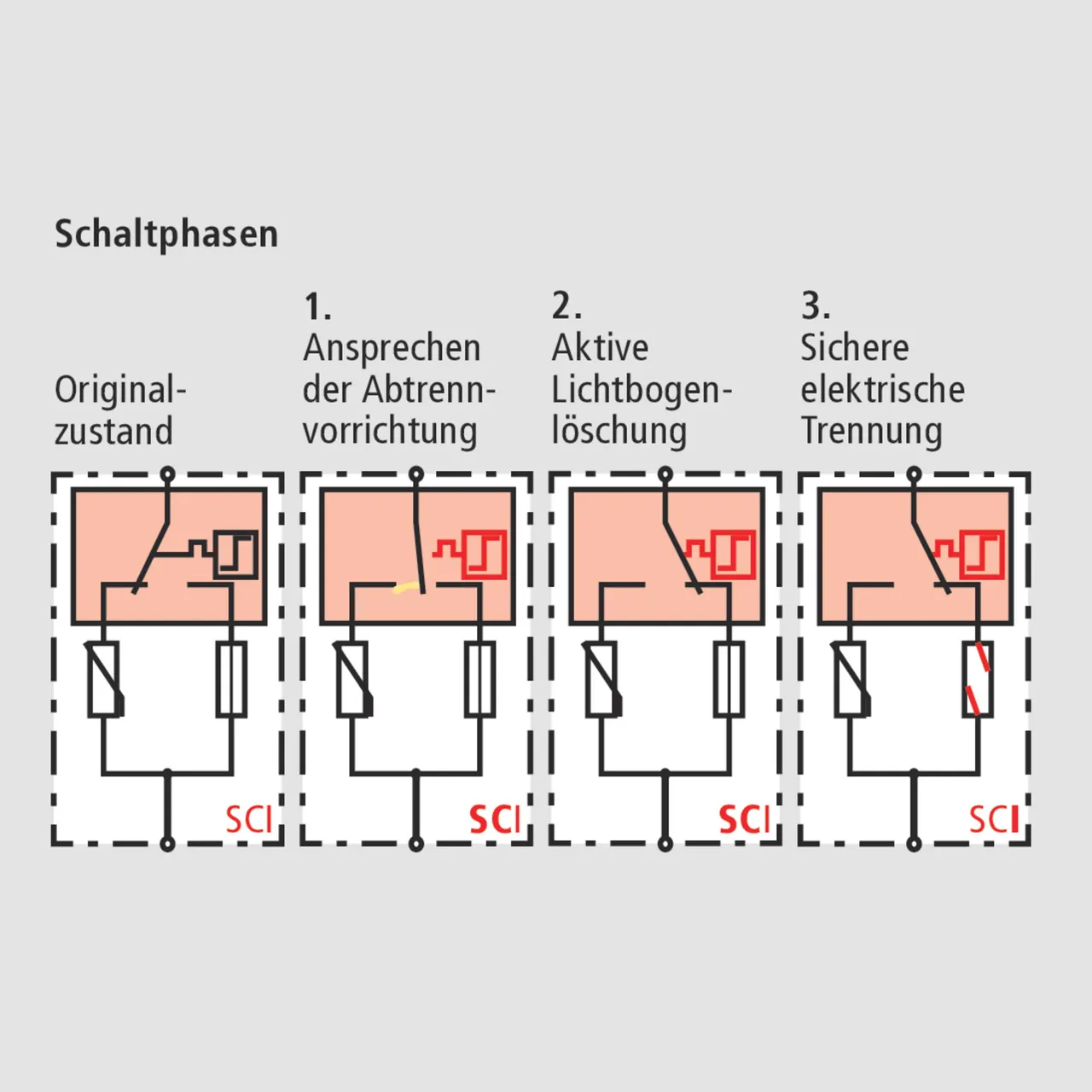

3 段階 DC スイッチング装置（特許取得済みの SCI 原理）
lorem ipsum

DEHNguard M YPV SCI ...

PV システム向け、3 段階 DC 電圧スイッチング装置を備えた多極モジュール式過電圧避雷器。

3 Products

Part No. 952513 DG M YPV SCI 150

GTIN 4013364136663, Customs tariff No. (EU): 85363030, Gross weight: 289.70 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV SCI 150

最大 150 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 3TE
故障報告
EN 50539-11 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 150 V dc
総放出電流：40 kA
保護レベル：<= 0.8 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV SCI 150
記事番号: 952513
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2
最大 TOV 電圧 (UCPV ) 150 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 20 kA
保護レベル (UP ) ≤ 0.8 kV
認証 KEMA、UL、CSA

Product 952513 was added to Notepad.

Go to Notepad

Product 952513 was added to the cart.

Go to Web-Shop

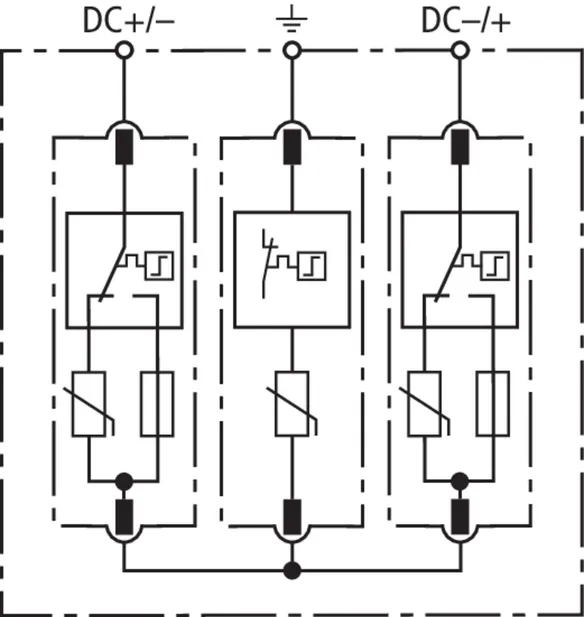

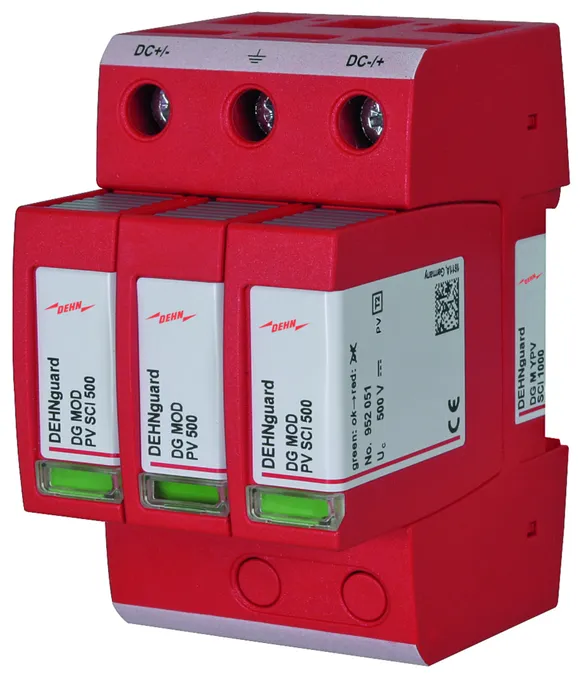

Part No. 952510 DG M YPV SCI 1000

GTIN 4013364126428, Customs tariff No. (EU): 85363030, Gross weight: 361.40 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV SCI 1000

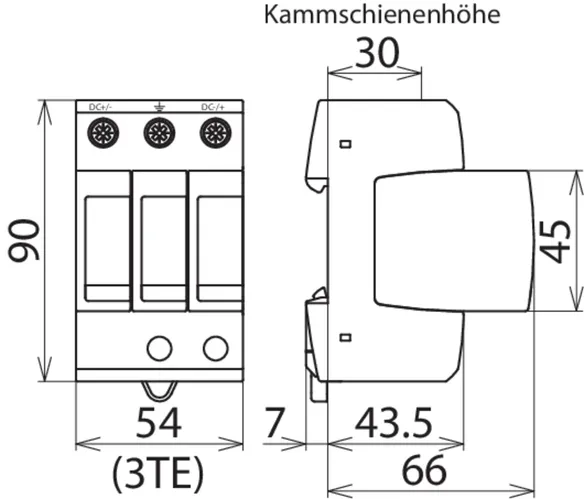

最大 1000 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 3TE
故障報告
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1000 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV SCI 1000
記事番号: 952510
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
認証 KEMA、UL、CSA

Product 952510 was added to Notepad.

Go to Notepad

Product 952510 was added to the cart.

Go to Web-Shop

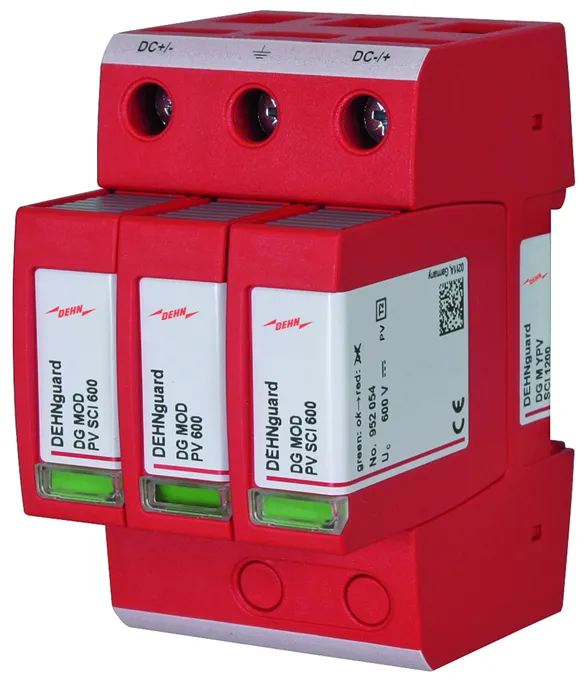

Part No. 952512 DG M YPV SCI 1200

GTIN 4013364127951, Customs tariff No. (EU): 85354000, Gross weight: 356.50 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV SCI 1200

最大 1200 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 3TE
故障報告
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1200 V dc
総放出電流：30 kA
保護レベル：<= 4.5 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV SCI 1200
記事番号: 952512
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1200 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4.5 kV
認証 KEMA、CSA

Product 952512 was added to Notepad.

Go to Notepad

Product 952512 was added to the cart.

Go to Web-Shop

DEHNguard M YPV SCI ...FM

PV システム向け、3 段階 DC 電圧スイッチング装置を備えた多極モジュール式過電圧避雷器。監視装置用の遠隔信号接点付き（無電位の切り替え接点）。

3 Products

Part No. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV SCI 150 FM

最大 150 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 3TE
遠隔接点付き故障インジケータ
EN 50539-11 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 150 V dc
総放出電流：40 kA
保護レベル：<= 0.8 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV SCI 150 FM
記事番号: 952518
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 50539-11 に準拠 タイプ 2
最大 TOV 電圧 (UCPV ) 150 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 20 kA
保護レベル (UP ) ≤ 0.8 kV
認証 KEMA、UL、CSA
FM 接点/接点形式 切替接点

Product 952518 was added to Notepad.

Go to Notepad

Product 952518 was added to the cart.

Go to Web-Shop

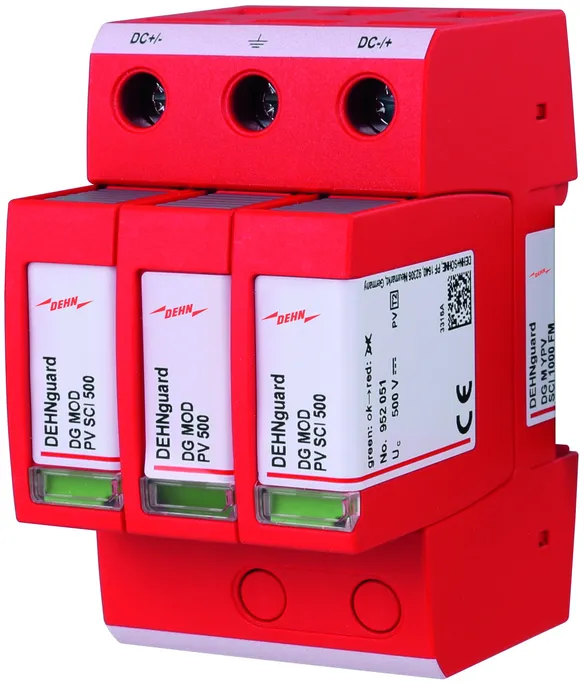

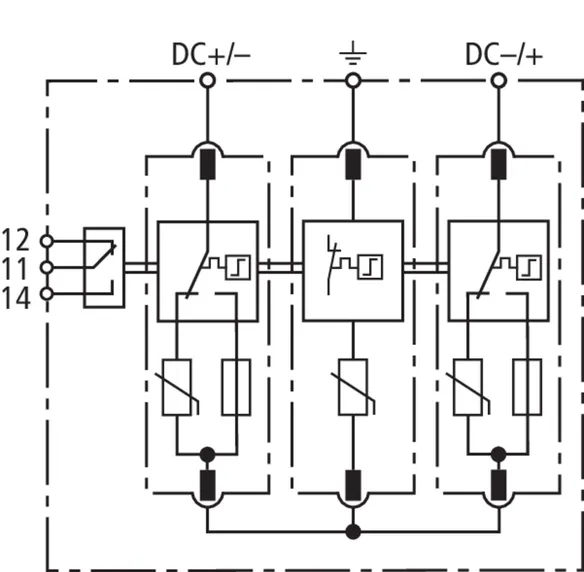

Part No. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, Customs tariff No. (EU): 85363030, Gross weight: 343.90 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV SCI 1000 FM

最大 1000 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 3TE
遠隔接点付き故障インジケータ
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1000 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV SCI 1000 FM
記事番号: 952515
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
認証 KEMA、UL、CSA
FM 接点/接点形式 切替接点

Product 952515 was added to Notepad.

Go to Notepad

Product 952515 was added to the cart.

Go to Web-Shop

Part No. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, Customs tariff No. (EU): 85354000, Gross weight: 359.30 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M YPV SCI 1200 FM

最大 1200 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 3TE
遠隔接点付き故障インジケータ
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1200 V dc
総放出電流：30 kA
保護レベル：<= 4.5 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M YPV SCI 1200 FM
記事番号: 952517
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1200 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4.5 kV
認証 KEMA、CSA
FM 接点/接点形式 切替接点

Product 952517 was added to Notepad.

Go to Notepad

Product 952517 was added to the cart.

Go to Web-Shop

DEHNguard M PV2 SCI ...(FM)

1000 V までの PV システム向け、2つの MPP入力を保護するための3 段階 DC スイッチング装置を備えた多極モジュール式過電圧避雷器。無電位遠隔信号接点付き、FM 仕様。

2 Products

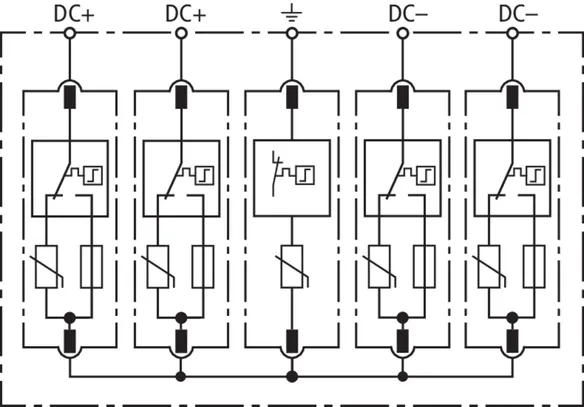

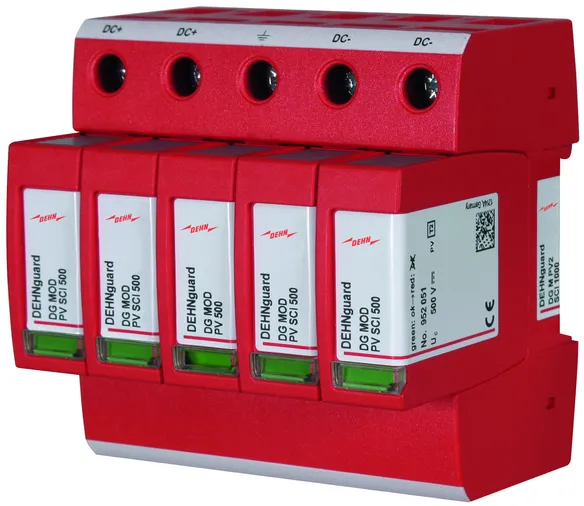

Part No. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, Customs tariff No. (EU): 85363030, Gross weight: 588.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M PV2 SCI 1000

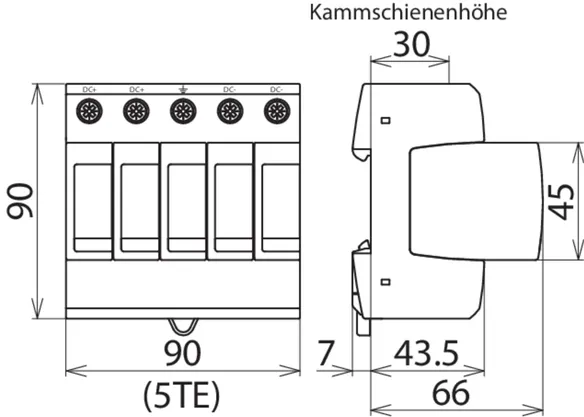

最大 1000 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 5TE
故障報告
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
2 つの MPP 入力の保護用
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1000 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M PV2 SCI 1000
記事番号: 952514
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
認証 UL、KEMA

Product 952514 was added to Notepad.

Go to Notepad

Product 952514 was added to the cart.

Go to Web-Shop

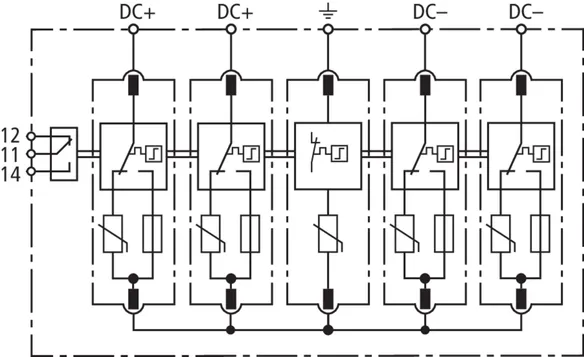

Part No. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, Customs tariff No. (EU): 85363030, Gross weight: 599.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M PV2 SCI 1000 FM

最大 1000 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。3 段階 DC スイッチング装置付き、幅 5TE
遠隔接点付き故障インジケータ
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
2 つの MPP 入力の保護用
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1000 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG M PV2 SCI 1000 FM
記事番号: 952519
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
認証 UL、KEMA
FM 接点/接点形式 切替接点

Product 952519 was added to Notepad.

Go to Notepad

Product 952519 was added to the cart.

Go to Web-Shop

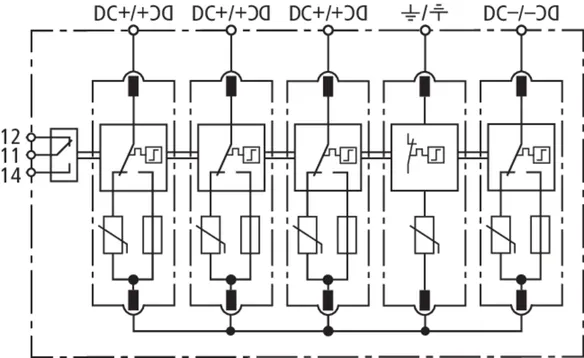

DEHNguard M SN1868

PV システム向け、3 段階 DC 電圧スイッチング装置を備え、3 つの MPP 入力を保護するための多極モジュール式過電圧避雷器。監視装置用の遠隔信号接点付き（無電位の切り替え接点）。

1 Product

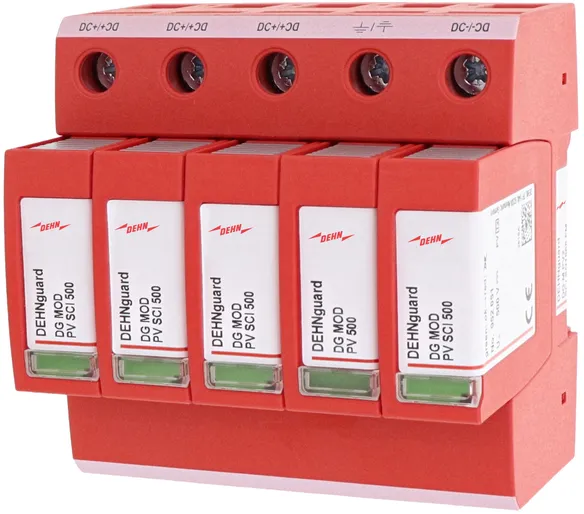

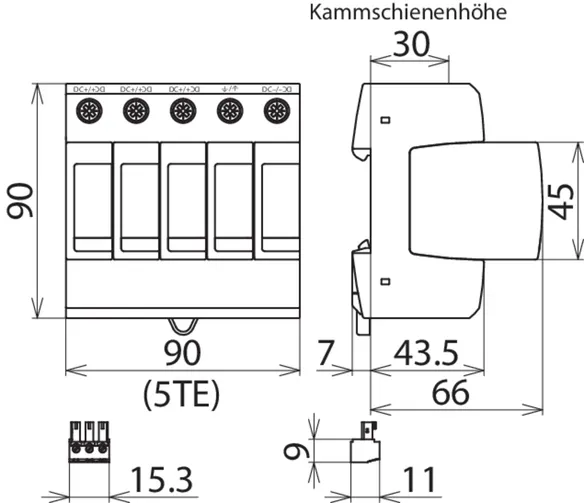

Part No. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, Customs tariff No. (EU): 85363030, Gross weight: 598.30 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard M PV2 SCI SN1868 FM


最大 1000 V DC 対応の多極モジュール式プラグイン式太陽光発電避雷器。遠隔信号接点付きの 3 段階 DC スイッチング装置搭載、幅 5TE
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
3 つの MPP 入力の保護用
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1000 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA
故障報告

Brand: DEHN
タイプ: DG M PV2 SCI SN1868 FM
記事番号: 999799
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
認証 UL、KEMA
FM 接点/接点形式 切替接点

Product 999799 was added to Notepad.

Go to Notepad

Product 999799 was added to the cart.

Go to Web-Shop
