絶縁ハウジング

雷インパルス試験済みの避雷器用絶縁材料製ハウジング

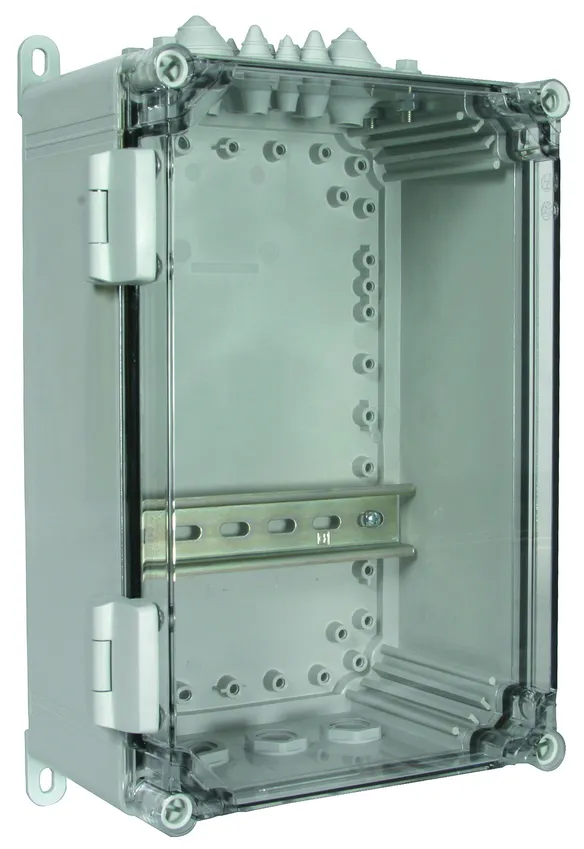

IGA 10 V2 IP54

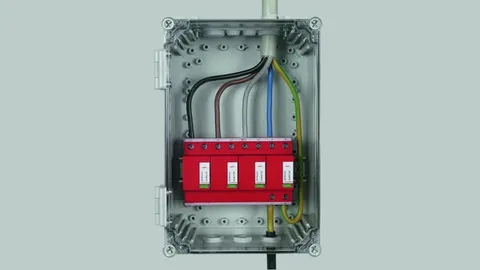

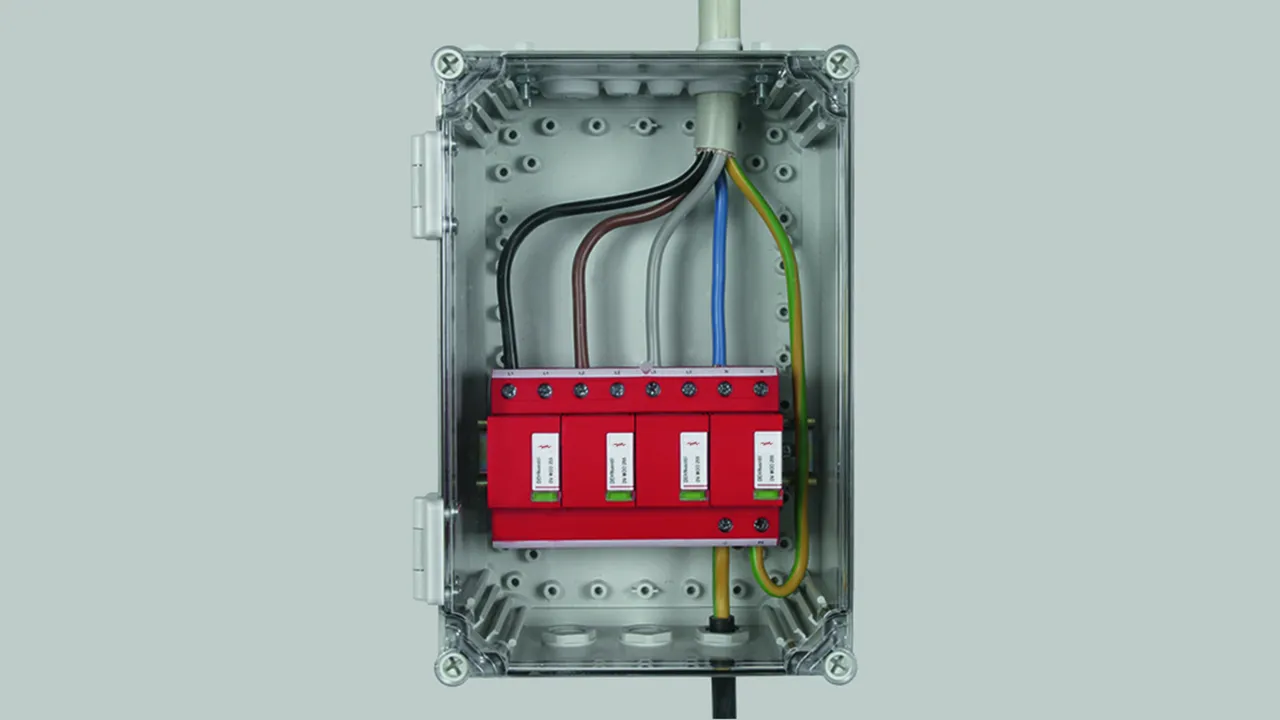

最大10 TE の設置スペースがある避雷器設置用の雷電流テスト済み絶縁エンクロージャー。 11 本のケーブル（直径 5～30 mm、EPDM 製）用メンブランフランジおよび、ナット付き M20 メンブランケーブル導入口が 3 か所装備。貫通配線に最適。

1 Product

Part No. 902315 IGA 10 V2 IP54

GTIN 4013364125759, Customs tariff No. (EU): 85381000, Gross weight: 1.83 kg, PU: 1.00 ピース

Images

Additional information

取り付けハウジング 10 TE 設置スペース IGA 10 V2 IP54
アレスタ用雷電流試験済み設置ハウジング
保護等級：IP 54
蓋仕様：透明な蓋
ケーブル導入口数：ケーブル径 Ø7～10 mm 用：1 個
ケーブル径 Ø10...14 mm 用：それぞれ 2 個
または Ø15...30 mm、ケーブル径 Ø8...13 mm 用：3 個
密封可能
ハウジング色：灰色
寸法：200 x 300 x 132 mm
利用可能な設置スペース：10 TE、DIN 43880

Brand: DEHN
タイプ: IGA 10 V2 IP54
記事番号: 902315
or equivalent.

Certificates



Technical data

保護等級 IP 54
仕様 雷電流試験済み
ケーブル導入口数 ケーブル径 Ø5〜7 mm 用：4 個、ケーブル径 Ø7〜10 mm 用：3 個、ケーブル径 Ø10〜14 mm および Ø15〜30 mm 用：それぞれ 2 個、ケーブル径 Ø8〜13 mm 用：3 個
利用可能な設置スペース 10 TE DIN 43880

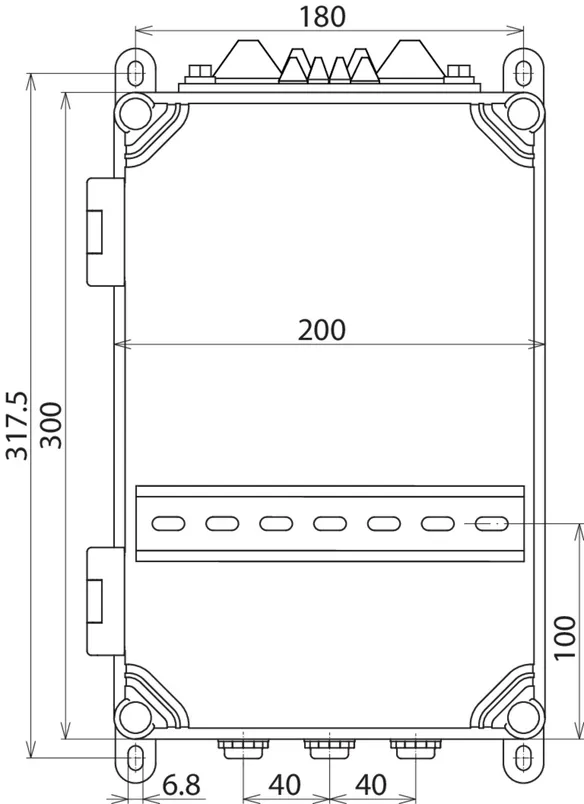

寸法 (b x h x t) 200 x 300 x 132 mm
蓋 密封可能

Product 902315 was added to Notepad.

Go to Notepad

Product 902315 was added to the cart.

Go to Web-Shop

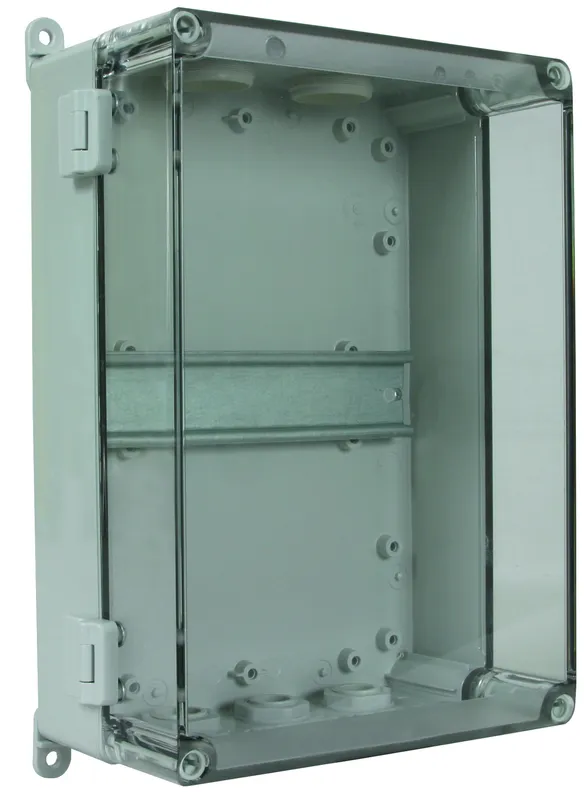

IGA 7 IP54

最大 7 TE の設置スペースがある避雷器設置用の雷電流テスト済み絶縁エンクロージャー。2 本のケーブル（直径 1～25 mm、EPDM 製）用メンブランフランジおよび、ナット付き M20 メンブランケーブル導入口が 3 か所装備。貫通配線に最適。

1 Product

Part No. 902314 IGA 7 IP54

GTIN 4013364151031, Customs tariff No. (EU): 85381000, Gross weight: 786.00 g, PU: 1.00 ピース

Images

Additional information

取り付けハウジング 7 TE 設置スペース IGA 7 IP54
アレスタ用雷電流試験済み設置ハウジング
保護等級：IP 54
蓋仕様：透明な蓋
ケーブル導入口数：ケーブル径 Ø1～25 mm 用：2 個
ケーブル径 Ø8～13 mm 用：3 個
密封可能
ハウジング色：灰色
寸法：175 x 250 x 100 mm
利用可能な設置スペース：7 TE、DIN 43880

Brand: DEHN
タイプ: IGA 7 IP54
記事番号: 902314
or equivalent.

Certificates



Technical data

保護等級 IP 54
仕様 雷電流試験済み
ケーブル導入口数 ケーブル径 Ø1～25 mm 用：2 個、ケーブル径Ø8～13 mm 用：3 個
利用可能な設置スペース 7 TE DIN 43880
寸法 (b x h x t) 175 x 250 x 100 mm
蓋 密封可能

Product 902314 was added to Notepad.

Go to Notepad

Product 902314 was added to the cart.

Go to Web-Shop

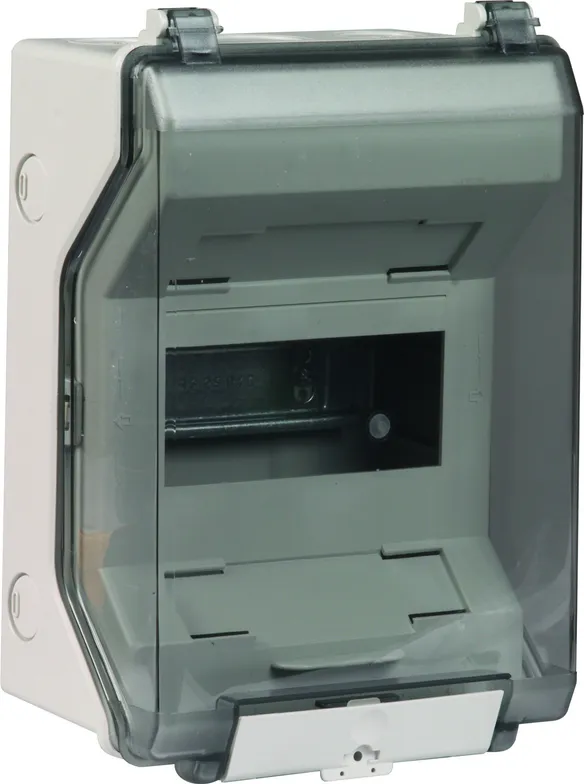

IGA 6 IP54

6 TE の設置スペースをを備えた、雷電流試験済みの避雷器用絶縁材料製ハウジング。ケーブル挿入用ノックアウトおよびプラグインコネクタ付き、貫通配線に最適。

1 Product

Part No. 902485 IGA 6 IP54

GTIN 4013364045767, Customs tariff No. (EU): 85389099, Gross weight: 723.00 g, PU: 1.00 ピース

Images

Additional information

取り付けハウジング 6 TE 設置スペース IGA 6 IP54
避雷器用設置ハウジング、6 TE 設置スペース
保護等級 IP 54、透明蓋付き、
密封可能、プラグ式ソケット EST 21 を 2 個装備、
ケーブル D = (9 - 21) mm 用
ハウジングは灰色

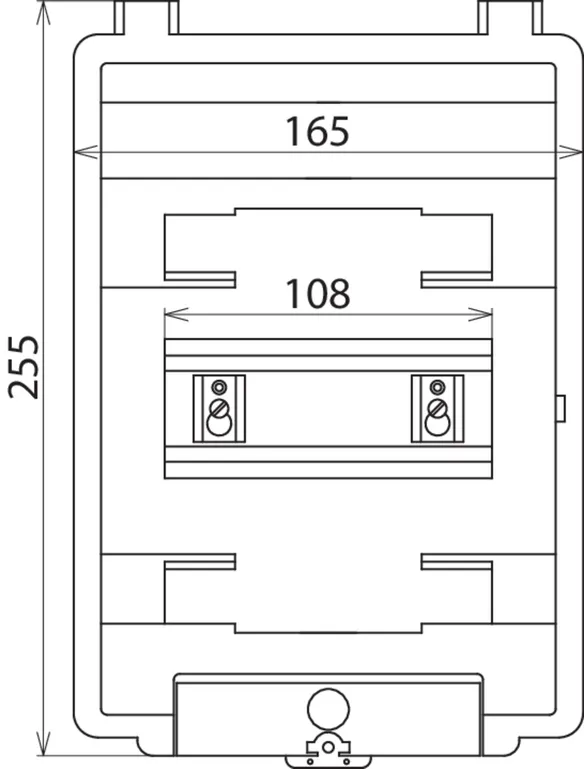

寸法：165 x 255 x 115 mm
利用可能な設置スペース：6 TE、DIN 43880

Brand: DEHN
タイプ: IGA 6 IP54
記事番号: 902485
or equivalent.

Certificates



Technical data

保護等級 IP 54
仕様 雷電流試験済み
ケーブル導入口数 ケーブル径 Ø8～23 mm 用のプラグ式コネクタ：2 個（M32 プレカット付き）
利用可能な設置スペース 6 TE DIN 43880
寸法 (b x h x t) 165 x 255 x 115 mm
蓋 密封可能

Product 902485 was added to Notepad.

Go to Notepad

Product 902485 was added to the cart.

Go to Web-Shop

IGA 12 IP54

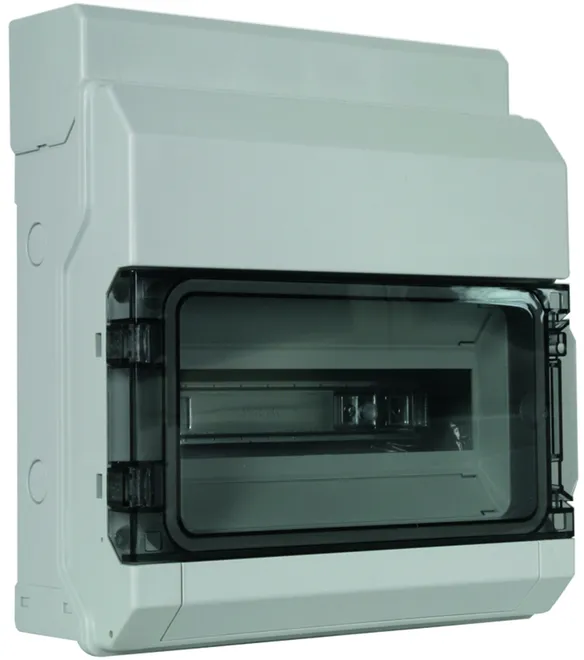

12 TE の設置スペースを持つ避雷器用絶縁ハウジング、ケーブル導入口用一体型弾性シール膜付き、貫通配線に最適。

1 Product

Part No. 902471 IGA 12 IP54

GTIN 4013364108943, Customs tariff No. (EU): 85389099, Gross weight: 2.01 kg, PU: 1.00 ピース

Images

Additional information

取り付けハウジング 12 TE 設置スペースIGA 12 IP54

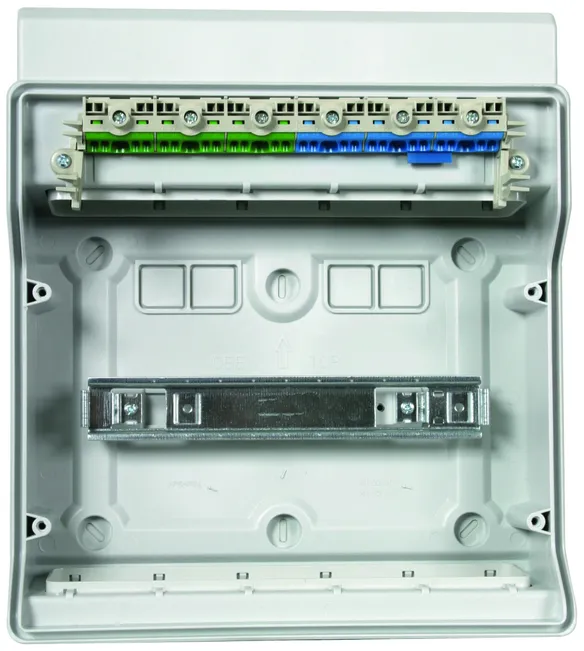

PE および N 用のプラグ式端子技術付き
アレスタ用雷電流試験済み設置ハウジング
保護等級：IP 54
蓋仕様：透明な蓋
ケーブル導入用の弾性シールメンブレン付き
PE/N 線の本数 × 断面積：3 x 25 mm2、12 x 4 mm2、銅
密封可能
ハウジング色：灰色

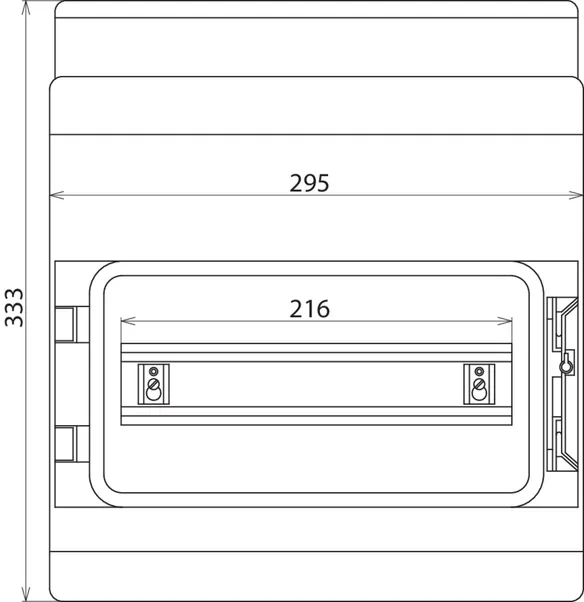

寸法：295 x 333 x 129 mm
利用可能な設置スペース：12 TE、DIN 43880

Brand: DEHN
タイプ: IGA 12 IP54
記事番号: 902471
or equivalent.

Certificates



Technical data

保護等級 IP 54
ケーブル導入口数 ケーブル径 Ø7〜12mm 用 x 8個、ケーブル径 Ø7〜14mm 用 x 個、ケーブル径 Ø12〜20mm 用 x 4個、ケーブル径 Ø16.5〜29mm 用 x 1個（上部および下部）
PE / N 数 x 断面積 3x 25 mm2, 12x 4 mm2, 銅
利用可能な設置スペース 12 TE DIN 43880
寸法 (b x h x t) 295 x 333 x 129 mm

Product 902471 was added to Notepad.

Go to Notepad

Product 902471 was added to the cart.

Go to Web-Shop

IGA 12 IP65

12 TE の設置スペースを持つ避雷器用絶縁ハウジング、ケーブル導入口用一体型弾性シール膜付き、貫通配線に最適。

1 Product

Part No. 902316 IGA 12 IP65

GTIN 4013364151048, Customs tariff No. (EU): 85389099, Gross weight: 1.92 kg, PU: 1.00 ピース

Images

Additional information

取り付けハウジング 12 TE 設置スペースIGA 12 IP65
PE および N 用のプラグ式端子技術付き
避雷器用設置ハウジング
保護等級：IP 65
蓋仕様：透明な蓋
ケーブル導入用の弾性シールメンブレン付き
PE/N 線の本数 × 断面積：3 x 25 mm2、12 x 4 mm2、銅
ハウジング色：灰色
寸法：295 x 333 x 129 mm
利用可能な設置スペース：12 TE、DIN 43880

Brand: DEHN
タイプ: IGA 12 IP65
記事番号: 902316
or equivalent.

Certificates



Technical data

保護等級 IP 65
仕様 雷電流試験済み
ケーブル導入口数 ケーブル径 Ø7〜12mm 用 x 8個、ケーブル径 Ø7〜14mm 用 x 個、ケーブル径 Ø12〜20mm 用 x 4個、ケーブル径 Ø16.5〜29mm 用 x 1個（上部および下部）
PE / N 数 x 断面積 3x 25 mm2, 12x 4 mm2, 銅
利用可能な設置スペース 12 TE、 DIN 43880
寸法 (b x h x t) 295 x 333 x 129 mm

Product 902316 was added to Notepad.

Go to Notepad

Product 902316 was added to the cart.

Go to Web-Shop

IGA 24 IP54

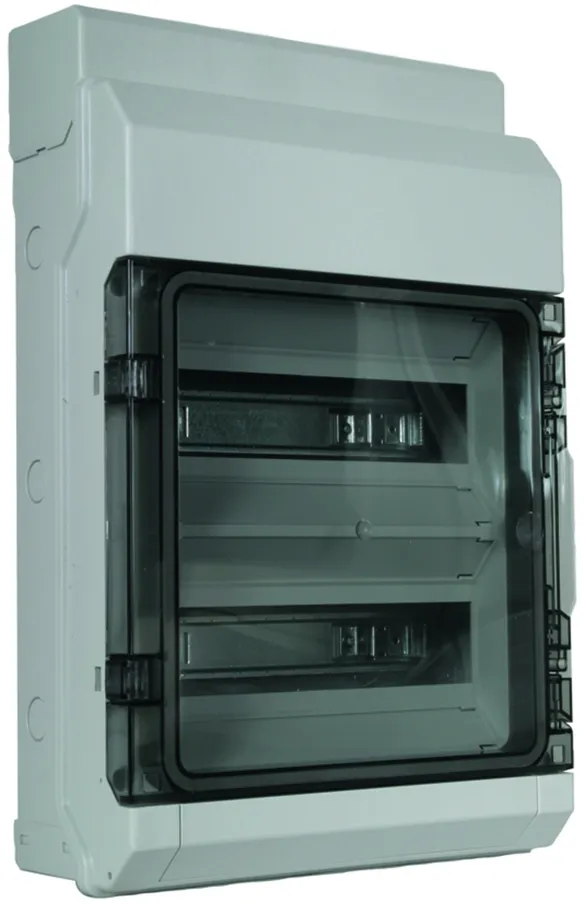

12 TE x 2の設置スペースを持つ避雷器用絶縁ハウジング、ケーブル導入口用一体型弾性シール膜付き、貫通配線に最適。

1 Product

Part No. 902472 IGA 24 IP54

GTIN 4013364108950, Customs tariff No. (EU): 85389099, Gross weight: 2.61 kg, PU: 1.00 ピース

Images

Additional information

取り付けハウジング 12 TE x 2 設置スペースIGA 24 IP54
PE および N 用のプラグ式端子技術付き
避雷器用設置ハウジング
保護等級：IP 54
蓋のデザイン：透明ドア
ケーブル導入用の一体型弾性シールメンブレン付き
PE/N 線の本数 × 断面積：6 x 25 mm2、24 x 4 mm2、銅
ハウジング色：灰色

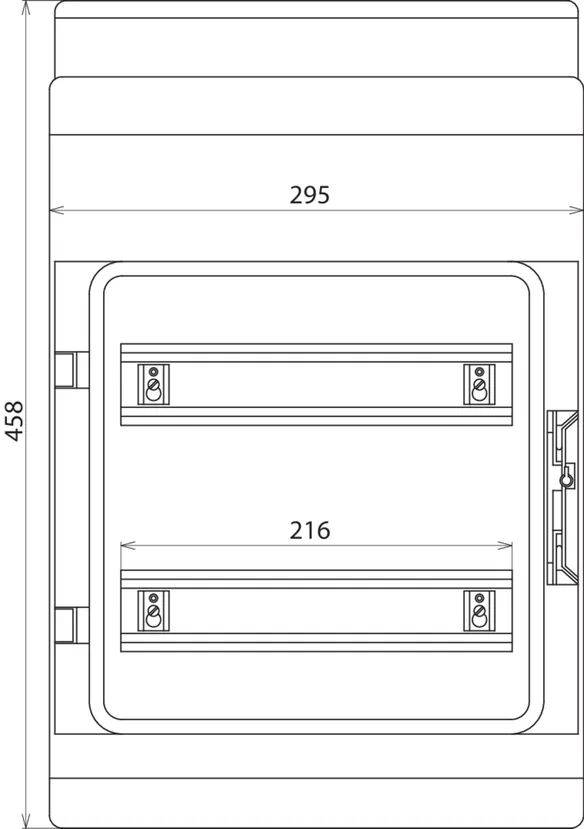

寸法：295 x 458 x 129 mm
利用可能な設置スペース：(2 x 12) TE、DIN 43880

Brand: DEHN
タイプ: IGA 24 IP54
記事番号: 902472
or equivalent.

Certificates



Technical data

保護等級 IP 54
ケーブル導入口数 ケーブル径 Ø7〜12mm 用 x 8個、ケーブル径 Ø7〜14mm 用 x 個、ケーブル径 Ø12〜20mm 用 x 4個、ケーブル径 Ø16.5〜29mm 用 x 1個（上部および下部）
PE / N 数 x 断面積 6x 25 mm2/ 24x 4 mm2, 銅
利用可能な設置スペース 24 TE (2x 12 TE)、 DIN 43880
寸法 (b x h x t) 295 x 458 x 129 mm

Product 902472 was added to Notepad.

Go to Notepad

Product 902472 was added to the cart.

Go to Web-Shop
