接地用ブラケット/モジュール配線システム

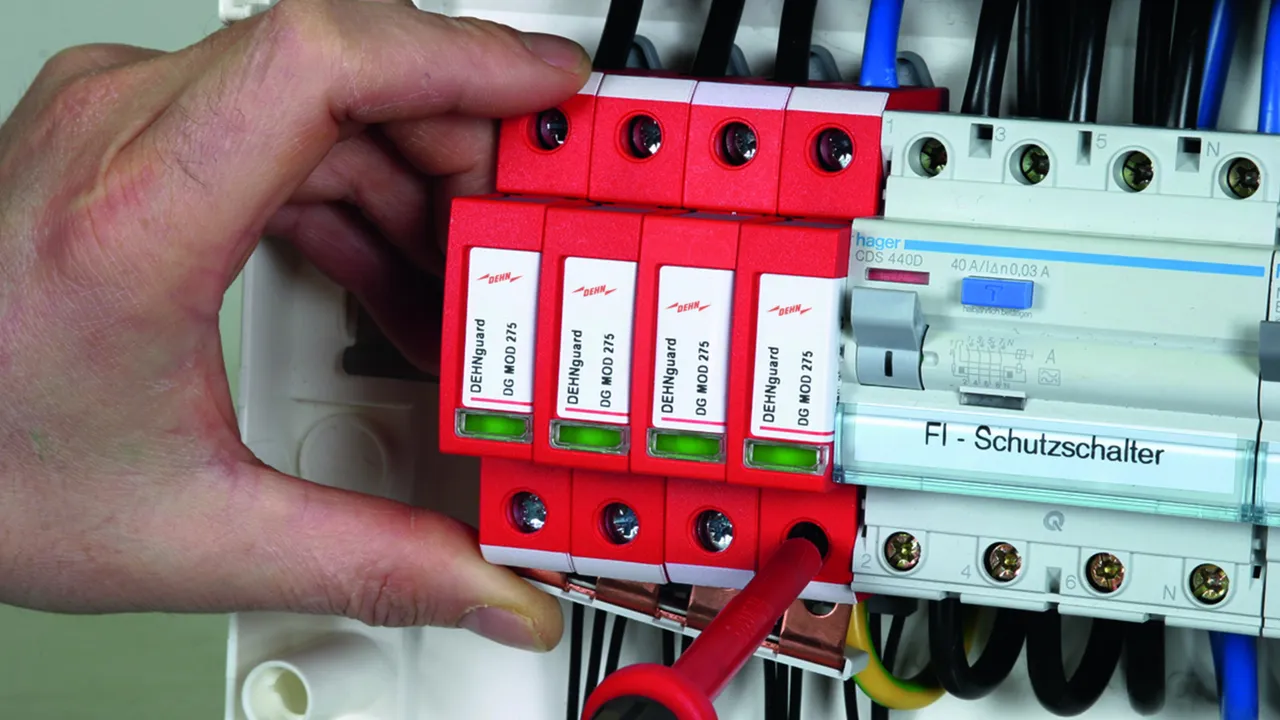

アレスタ同士や他の DIN レール取り付け機器とのコンパクトな接続が可能

Details

lorem ipsum

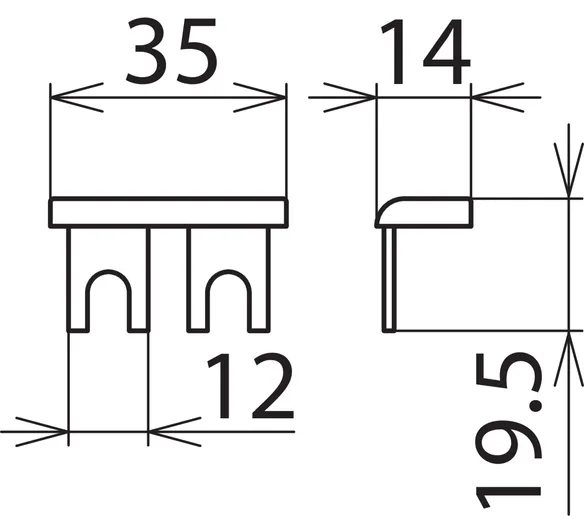

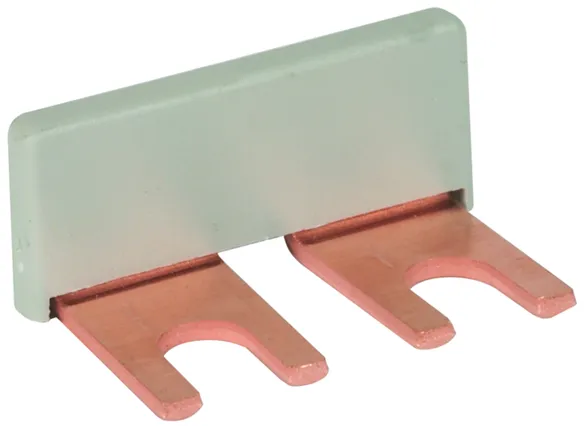

MVS 単相、2 極

例えば 2 台の DEHNguard S 過電圧避雷器を接地側でブリッジ接続用。

1 Product

Part No. 900617 MVS 1 2

GTIN 4013364086593, Customs tariff No. (EU): 85369001, Gross weight: 9.00 g, PU: 1.00 ピース

Images

Additional information

単相、2 極コムバー MVS 1 2
単相、2 極コムバー、16 mm²
例えば
2 台の DEHNguard S 過電圧避雷器を接地側でブリッジ接続用。
最大取り付け長さ：2 TE、DIN 43880

Brand: DEHN
タイプ: MVS 1 2
記事番号: 900617
or equivalent.

Certificates



Technical data

仕様 単相
極性 2
最大取り付け長さ 2 TE
公称断面積 16 mm2

Product 900617 was added to Notepad.

Go to Notepad

Product 900617 was added to the cart.

Go to Web-Shop

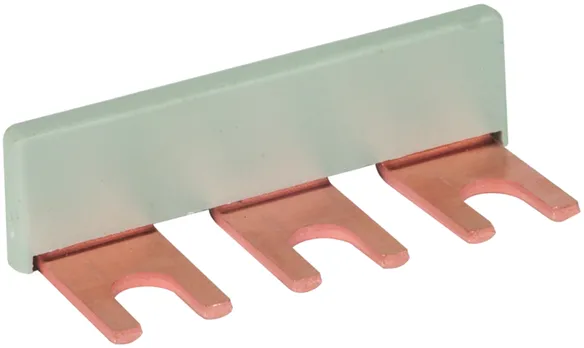

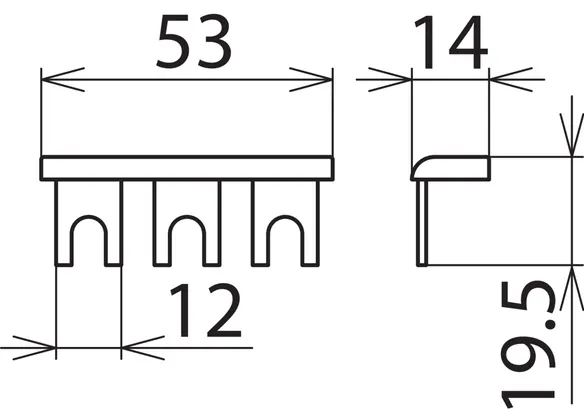

MVS 単相、3 極

例えば 3 台の DEHNguard S 過電圧避雷器を接地側でブリッジ接続用。

1 Product

Part No. 900615 MVS 1 3

GTIN 4013364086562, Customs tariff No. (EU): 85369001, Gross weight: 14.00 g, PU: 1.00 ピース

Images

Additional information

単相、3 極コムバー MVS 1 3
単相、3 極コムバー、16 mm²
例えば
3 台の DEHNguard S 過電圧避雷器を接地側でブリッジ接続用。
最大取り付け長さ：3 TE、DIN 43880

Brand: DEHN
タイプ: MVS 1 3
記事番号: 900615
or equivalent.

Certificates



Technical data

仕様 単相
極性 3
最大取り付け長さ 3 TE
公称断面積 16 mm2

Product 900615 was added to Notepad.

Go to Notepad

Product 900615 was added to the cart.

Go to Web-Shop

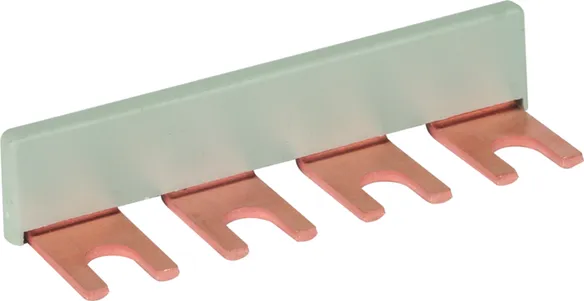

MVS 単相、4 極

例えば 4 台の DEHNguard S 過電圧避雷器を接地側でブリッジ接続用。

1 Product

Part No. 900610 MVS 1 4

GTIN 4013364048553, Customs tariff No. (EU): 85369001, Gross weight: 18.70 g, PU: 1.00 ピース

Images

Additional information

単相、4 極コムバー MVS 1 4
単相、4 極コムバー、16 mm²
例えば 4 台の DEHNguard S
過電圧避雷器を接地側でブリッジ接続用。
最大取り付け長さ：4 TE、DIN 43880

Brand: DEHN
タイプ: MVS 1 4
記事番号: 900610
or equivalent.

Certificates



Technical data

仕様 単相
極性 4
最大取り付け長さ 4 TE
公称断面積 16 mm2

Product 900610 was added to Notepad.

Go to Notepad

Product 900610 was added to the cart.

Go to Web-Shop

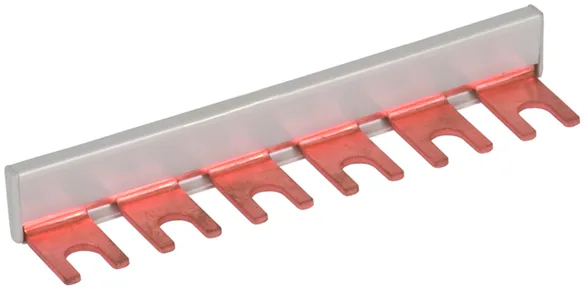

MVS 単相、6 極

例えば 2TE ハウジング内の 3 台のタイプ 1 避雷器を接地側でブリッジ接続用。

1 Product

Part No. 900815 MVS 1 6

GTIN 4013364087996, Customs tariff No. (EU): 85369001, Gross weight: 28.80 g, PU: 1.00 ピース

Images

Additional information

単相、6 極コムバー MVS 1 6
単相、6 極コムバー、16 mm²
例えば
6 台の DEHNguard S 過電圧避雷器を接地側でブリッジ接続用。
最大取り付け長さ：6 TE、DIN 43880

Brand: DEHN
タイプ: MVS 1 6
記事番号: 900815
or equivalent.

Certificates



Technical data

仕様 単相
極性 6
最大取り付け長さ 6 TE
公称断面積 16 mm2

Product 900815 was added to Notepad.

Go to Notepad

Product 900815 was added to the cart.

Go to Web-Shop

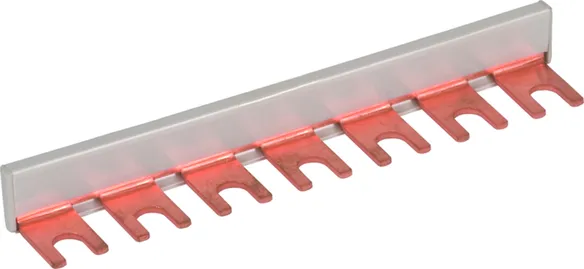

MVS 単相、7 極

3+1 回路で使用する際に、例えば 3 台の DEHNbloc Maxi と 1 台の DEHNgap Maxi を接地側でブリッジ接続用。

1 Product

Part No. 900848 MVS 1 7

GTIN 4013364107816, Customs tariff No. (EU): 85369001, Gross weight: 33.50 g, PU: 1.00 ピース

Images

Additional information

単相、7 極コムバー MVS 1 7
単相、7 極、
16 mm² の雷電流避雷器および過電圧避雷器
（またはその組み合わせ）の接地側ブリッジ接続用コムバー
最大取り付け長さ：7 TE、DIN 43880

Brand: DEHN
タイプ: MVS 1 7
記事番号: 900848
or equivalent.

Certificates



Technical data

仕様 単相
極性 7
最大取り付け長さ 7 TE
公称断面積 16 mm2

Product 900848 was added to Notepad.

Go to Notepad

Product 900848 was added to the cart.

Go to Web-Shop

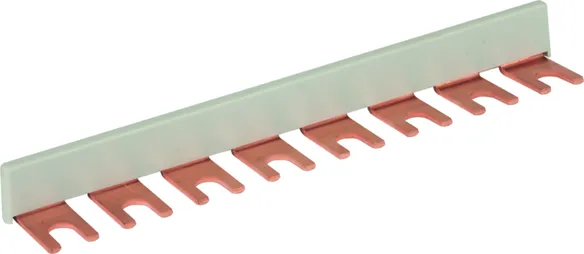

MVS 単相、8 極

例えば 4 台の DEHNbloc Maxi 雷電流避雷器を接地側でブリッジ接続用。

1 Product

Part No. 900611 MVS 1 8

GTIN 4013364048560, Customs tariff No. (EU): 85369001, Gross weight: 38.10 g, PU: 1.00 ピース

Images

Additional information

単相、8 極コムバー MVS 1 8
単相、8 極、16 mm² コムバー、例えば 4 台の
DEHNbloc M 雷電流避雷器を接地側でブリッジ接続用
最大取り付け長さ：8 TE、DIN 43880

Brand: DEHN
タイプ: MVS 1 8
記事番号: 900611
or equivalent.

Certificates



Technical data

仕様 単相
極性 8
最大取り付け長さ 8 TE
公称断面積 16 mm2

Product 900611 was added to Notepad.

Go to Notepad

Product 900611 was added to the cart.

Go to Web-Shop

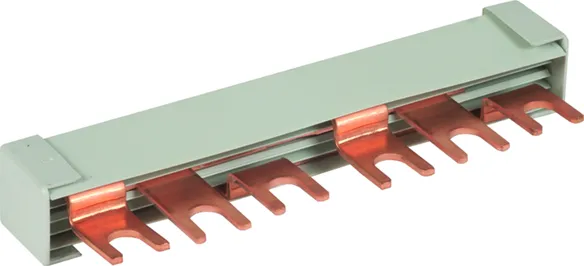

MVS 三相、6 極、6 TE

過電圧避雷器の相側接続用。

1 Product

Part No. 900595 MVS 3 6 6

GTIN 4013364078208, Customs tariff No. (EU): 85369001, Gross weight: 57.50 g, PU: 1.00 ピース

Images

Additional information

単相、6 極コムバー 6TE MVS 3 6 6
3 相、6 極、16 mm² コムバー、
過電圧避雷器の相側接続用
最大取り付け長さ：6 TE、DIN 43880

Brand: DEHN
タイプ: MVS 3 6 6
記事番号: 900595
or equivalent.



Technical data

仕様 三相
極性 6
最大取り付け長さ 6 TE
公称断面積 16 mm2

Product 900595 was added to Notepad.

Go to Notepad

Product 900595 was added to the cart.

Go to Web-Shop

MVS 三相、6 極、9 TE

ヒューズホルダーへの 3 極過電圧避雷器の相側接続用（1.5 TE ピッチ）。

1 Product

Part No. 900839 MVS 3 6 9

GTIN 4013364153059, Customs tariff No. (EU): 85369001, Gross weight: 13.99 g, PU: 1.00 ピース

Images

Additional information

3 相、6 極コムバー 9TE MVS 3 6 9
3 相、6 極
、16 mm² コムバー、
DEHNguards への DIN レール取り付け機器の相側接続用
最大取り付け長さ：9 TE、DIN 43880

Brand: DEHN
タイプ: MVS 3 6 9
記事番号: 900839
or equivalent.

Certificates



Technical data

仕様 三相
極性 6
最大取り付け長さ 9 TE
公称断面積 16 mm2

Product 900839 was added to Notepad.

Go to Notepad

Product 900839 was added to the cart.

Go to Web-Shop

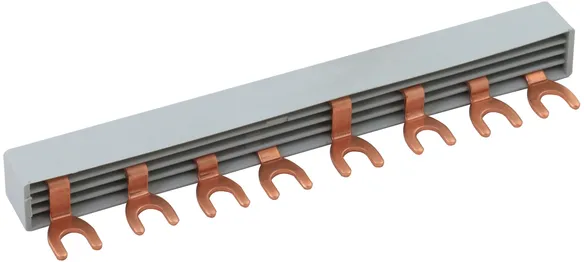

MVS 4 相、8 極

DEHNventil M TNS および TT への DIN レール取り付け機器の位相側接続用。

1 Product

Part No. 900850 MVS 4 8 8

GTIN 4013364460379, Customs tariff No. (EU): 85369001, Gross weight: 65.70 g, PU: 5.00 ピース

Images

Additional information

4 相、8 極コムバー MVS 4 8 8
4 相、8 極コムバー、10 mm²
過電圧避雷器への DIN
レール取り付け機器の相側接続用
最大取り付け長さ：8 TE、DIN 43880

Brand: DEHN
タイプ: MVS 4 8 8
記事番号: 900850
or equivalent.

Certificates



Technical data

仕様 四相
極性 8
最大取り付け長さ 8 TE
公称断面積 10 mm2

Product 900850 was added to Notepad.

Go to Notepad

Product 900850 was added to the cart.

Go to Web-Shop

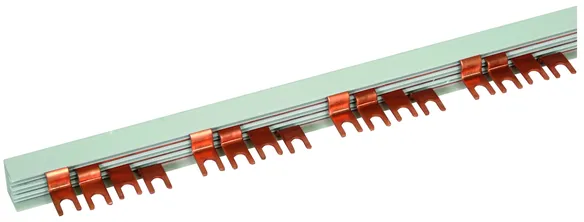

MVS 4 相、56 極

過電圧避雷器の相側接続用。

1 Product

Part No. 900614 MVS 4 56

GTIN 4013364072534, Customs tariff No. (EU): 85369001, Gross weight: 830.00 g, PU: 1.00 ピース

Images

Additional information

4 相、56 極コムバー MVS 4 56
4 相、56 極コムバー、16 mm²
過電圧避雷器の相側接続用
最大取り付け長さ：56 TE、DIN 43880

Brand: DEHN
タイプ: MVS 4 56
記事番号: 900614
or equivalent.



Technical data

仕様 四相
極性 56
最大取り付け長さ 56 TE
公称断面積 16 mm2

Product 900614 was added to Notepad.

Go to Notepad

Product 900614 was added to the cart.

Go to Web-Shop

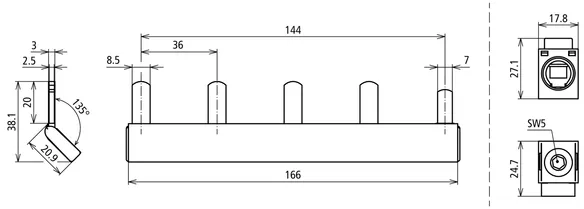

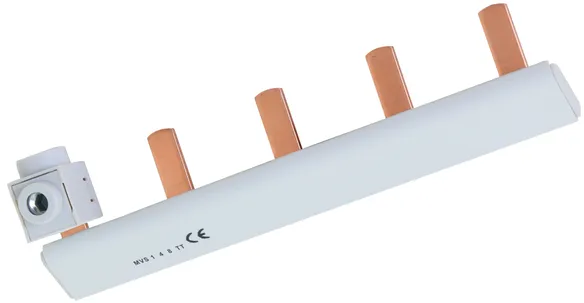

MVS 単相、4 極、8 TE

TT システム用モジュール式配線ブラケット、絶縁、単相、4 極、接続端子最大 50 mm²。

1 Product

Part No. 900849 MVS 1 4 8 TT

GTIN 4013364473348, Customs tariff No. (EU): 85369001, Gross weight: 119.50 g, PU: 1.00 ピース

Images

Additional information

モジュラー配線システム、4極 MVS 1 4 8 TT
TTシステムにおいて、
避雷器の N 電位接続用
例えば 3 台の DEHNvenCI 255 (FM) と
1 台の DEHNgap Maxi 1 255 に適用
最大 50 mm² の接続端末
絶縁、単相、4 極
寸法：166 x 38 x 22 mm

Brand: DEHN
タイプ: MVS 1 4 8 TT
記事番号: 900849
or equivalent.

Certificates



Technical data

仕様 単相
極性 4
寸法 166 x 38.1 x 22 mm
DIN EN 61643-11 に準拠した最大雷電流避雷器 (10/350 µs) (Iimp ) 100 kA
導電体の材質 E-Cu-ETP
絶縁体の材質 PC
供給端子の接続断面 10～50 mm²（単線または撚線） / 6～35 mm²（フェルール付き細線 ）
クランプネジの最大締付トルク 7 Nm
絶縁仕様 あり

Product 900849 was added to Notepad.

Go to Notepad

Product 900849 was added to the cart.

Go to Web-Shop

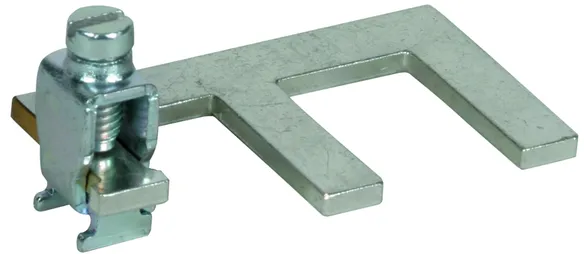

接地ブラケット、1.5 TE ピッチ、単相、2 極

1.5 TE のハウジングに 2 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900460 EB 1 2 1.5

GTIN 4013364244146, Customs tariff No. (EU): 85369095, Gross weight: 40.00 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、2 極 EB 1 2 1.5
多機能接続端子付きの
1.5 TE ハウジングに収められた
2 台の過電圧保護装置などを、アース側に接続するための接地用ブラケット
単相、2 極
最大 25 mm² の接続端末
寸法：(31 x 60 x 28) mm

Brand: DEHN
タイプ: EB 1 2 1.5
記事番号: 900460
or equivalent.



Technical data

仕様 単相
極性 2
寸法 34 x 60 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900460 was added to Notepad.

Go to Notepad

Product 900460 was added to the cart.

Go to Web-Shop

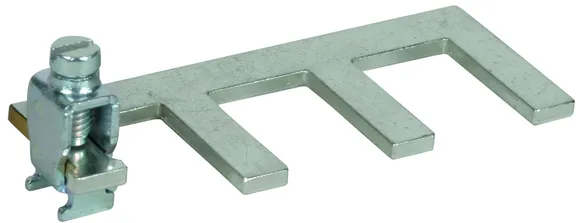

接地ブラケット、1.5 TE ピッチ、単相、3 極

1.5 TE のハウジングに 3 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900418 EB 1 3 1.5

GTIN 4013364159884, Customs tariff No. (EU): 85369095, Gross weight: 49.00 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、3 極 1 3 1.5
多機能接続端子付きの
1.5 TE ハウジングに収められた
3 台の過電圧保護装置などを、アース側に接続するための接地用ブラケット
単相、3 極
最大 25 mm² の接続端末
寸法：(31 x 85 x 28) mm

Brand: DEHN
タイプ: EB 1 3 1.5
記事番号: 900418
or equivalent.



Technical data

仕様 単相
極性 3
寸法 34 x 85 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900418 was added to Notepad.

Go to Notepad

Product 900418 was added to the cart.

Go to Web-Shop

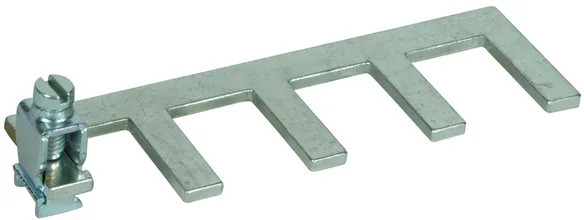

接地ブラケット、1.5 TE ピッチ、単相、4 極

1.5 TE のハウジングに 4 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900429 EB 1 4 1.5

GTIN 4013364159891, Customs tariff No. (EU): 85369095, Gross weight: 59.00 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、4 極 EB 1 4 1.5
多機能接続端子付きの 1.5 TE
ハウジングに収められた
4 台の過電圧保護装置などを、アース側に接続するための接地用ブラケット
単相、4 極
最大 25 mm² の接続端末
寸法：(31 x 85 x 28) mm

Brand: DEHN
タイプ: EB 1 4 1.5
記事番号: 900429
or equivalent.



Technical data

仕様 単相
極性 4
寸法 34 x 112 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900429 was added to Notepad.

Go to Notepad

Product 900429 was added to the cart.

Go to Web-Shop

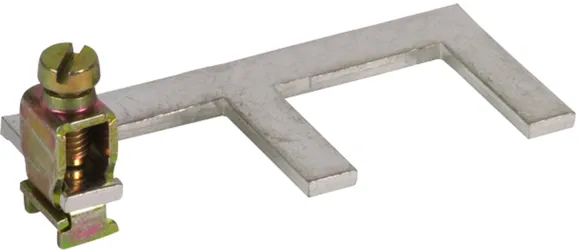

接地ブラケット、2 TE ピッチ、単相、2 極

2 TE のハウジングに 2 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900419 EB 1 2 5

GTIN 4013364156821, Customs tariff No. (EU): 85369095, Gross weight: 39.00 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、2 極 EB 1 2 5
例えば
2 台の DEHNguard 1000 (FM) 過電圧避雷器を接地側でブリッジ接続用接地ブラケット。単相
、2 極対応で、最大 25 mm² の接続端末搭載
寸法：(34 x 77 x 28) mm

Brand: DEHN
タイプ: EB 1 2 5
記事番号: 900419
or equivalent.



Technical data

仕様 単相
極性 2
寸法 34 x 77 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900419 was added to Notepad.

Go to Notepad

Product 900419 was added to the cart.

Go to Web-Shop

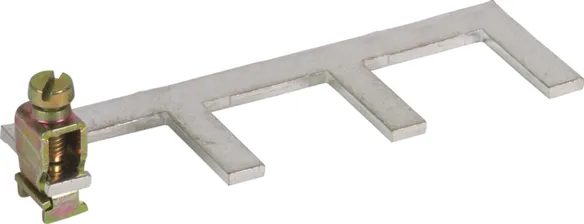

接地ブラケット、2 TE ピッチ、単相、3 極

2 TE のハウジングに 3 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900411 EB DG 1000 1 3

GTIN 4013364107205, Customs tariff No. (EU): 85369095, Gross weight: 54.10 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、3 極 EB DG 1000 1 3
例えば
3 台の DEHNguard 1000 (FM) 過電圧避雷器を接地側でブリッジ接続用接地ブラケット。
単相、3 極対応で、最大 25 mm² の接続端末搭載
寸法：(34 x 112 x 28) mm

Brand: DEHN
タイプ: EB DG 1000 1 3
記事番号: 900411
or equivalent.



Technical data

仕様 単相
極性 3
寸法 34 x 112 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900411 was added to Notepad.

Go to Notepad

Product 900411 was added to the cart.

Go to Web-Shop

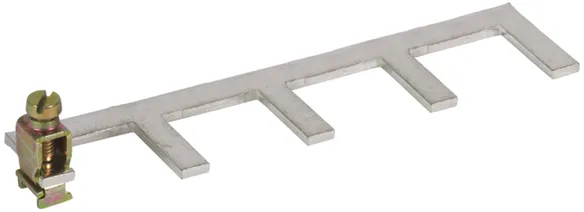

接地ブラケット、2 TE ピッチ、単相、4 極

2 TE のハウジングに 4 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900417 EB 1 4 9

GTIN 4013364120419, Customs tariff No. (EU): 85369095, Gross weight: 66.40 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、4 極 EB 1 4 9
例えば
4 台の DEHNbloc M 1 (FM)
過電圧避雷器を接地側でブリッジ接続用接地ブラケット。単相、4 極
対応で、最大 25 mm² の接続端末搭載
寸法：(34 x 148 x 28) mm

Brand: DEHN
タイプ: EB 1 4 9
記事番号: 900417
or equivalent.

Certificates



Technical data

仕様 単相
極性 4
寸法 34 x 148 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900417 was added to Notepad.

Go to Notepad

Product 900417 was added to the cart.

Go to Web-Shop

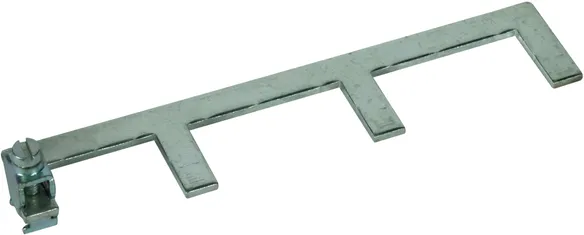

接地ブラケット、3 TE ピッチ、単相、3 極

3 TE のハウジングに 3 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900461 EB 1 3 10

GTIN 4013364260559, Customs tariff No. (EU): 85369095, Gross weight: 68.00 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、3 TE ピッチ、単相、3 極
多機能接続端子付きの
3 TE ハウジングに収められた
3 台の過電圧保護装置などを、アース側に接続するための接地用ブラケット
単相、3 極
最大 25 mm² の接続端末
寸法：(31 x 153 x 28) mm

Brand: DEHN
タイプ: EB 1 3 10
記事番号: 900461
or equivalent.



Technical data

仕様 単相
極性 3
寸法 34 x 158 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900461 was added to Notepad.

Go to Notepad

Product 900461 was added to the cart.

Go to Web-Shop

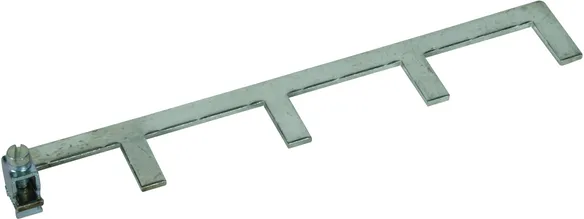

接地ブラケット、3 TE ピッチ、単相、4 極

3 TE のハウジングに 4 台の過電圧保護装置をブリッジ接続するための接地ブラケット、接続端子付き。

1 Product

Part No. 900462 EB 1 4 13

GTIN 4013364260566, Customs tariff No. (EU): 85369095, Gross weight: 86.00 g, PU: 1.00 ピース

Images

Additional information

接地ブラケット、3 TE ピッチ、単相、4 極
多機能接続端子付きの
3 TE ハウジングに収められた

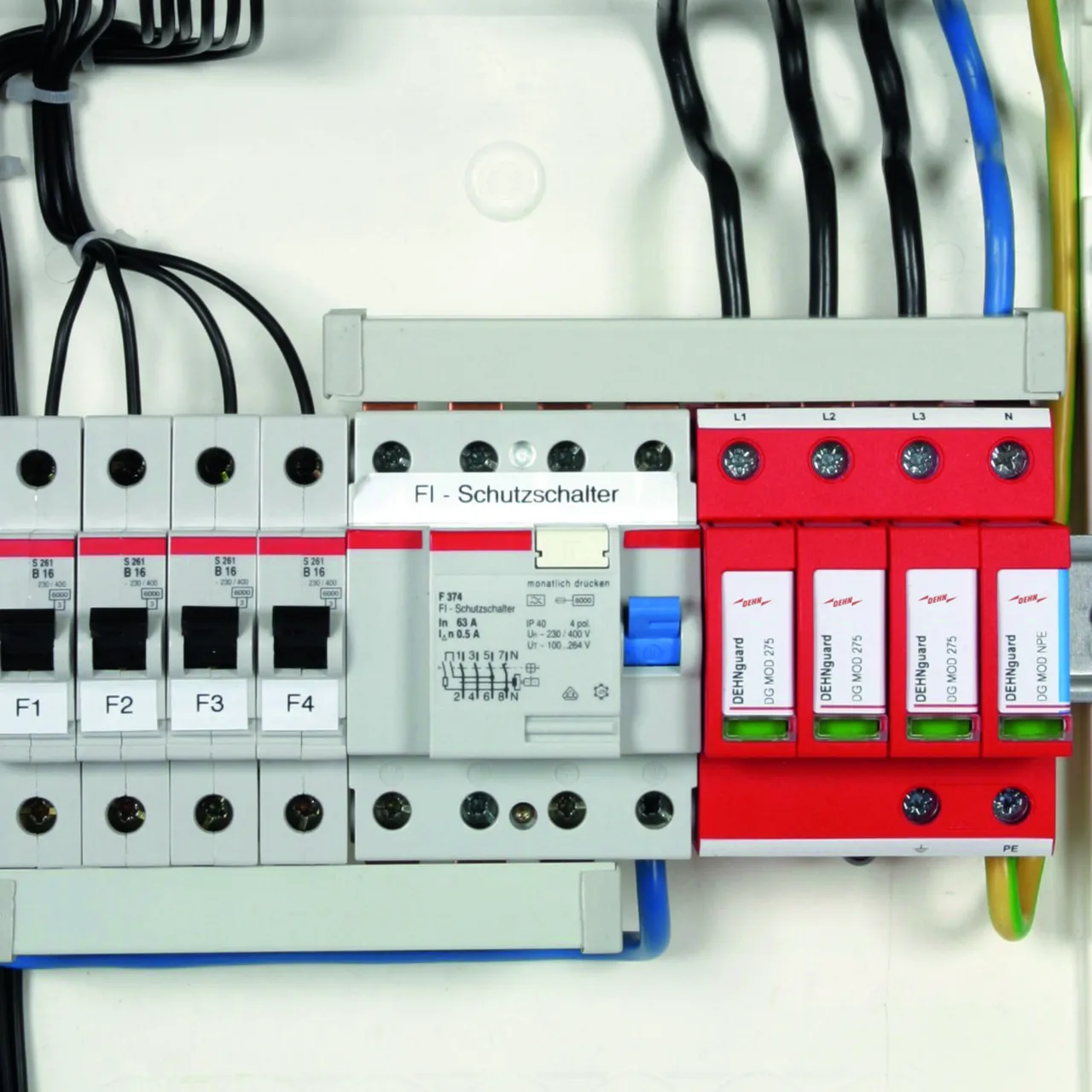

4 台の過電圧保護装置などを、アース側に接続するための接地用ブラケット
単相、4 極
最大 25 mm² の接続端末
寸法：(31 x 205 x 28) mm

Brand: DEHN
タイプ: EB 1 4 13
記事番号: 900462
or equivalent.



Technical data

仕様 単相
極性 4
寸法 34 x 212 x 28 mm
材質 真鍮亜鉛メッキ、銅メッキ、錫メッキ
接続端子 最大 25 mm2

Product 900462 was added to Notepad.

Go to Notepad

Product 900462 was added to the cart.

Go to Web-Shop
back to top
