BLITZDUCTOR XT – 避雷器モジュール

複合型雷電流・過電圧避雷器
  • 2 極、3 極、4 極インターフェースの最大放電容量
  • 最大 10 kA (10/350 µs) の雷電流容量
  • 保護レベルが低く、端末機器の保護にも適応
組み込み式 LifeCheck 監視機能付き
  • 運転中に避雷器のテストが可能
  • 避雷器の予荷重を検出
  • 予防的な避雷器交換による高い信号可用性
避雷器は、保護モジュールとベース部に分離可能
  • 安全運転のための振動・衝撃テスト済み
  • 避雷器モジュールにすべての保護コンポーネントが統合されている
  • 2 つの汎用ベース部が可用（信号分離あり/なしを選択可能）

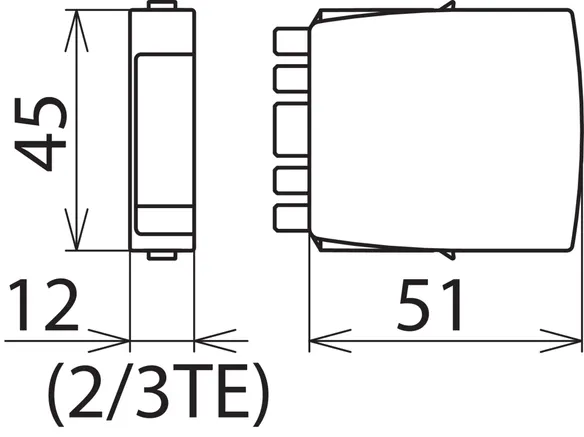

  • 最小限のスペース要件、12mm 幅に単線 4 本または二重線 2 本

Details

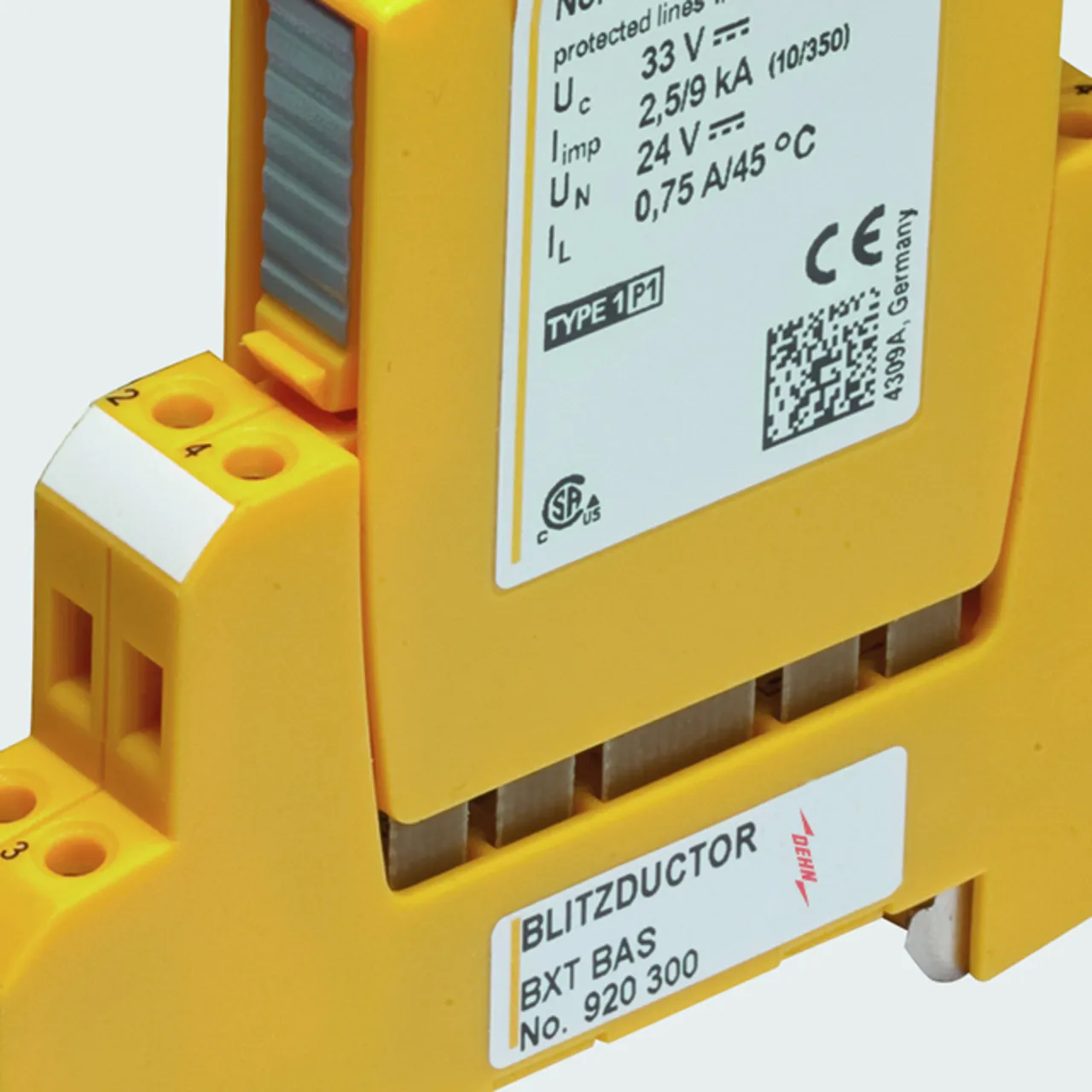

汎用ベース部と用途別避雷器モジュールの 2 つの部分で構成されています。
lorem ipsum

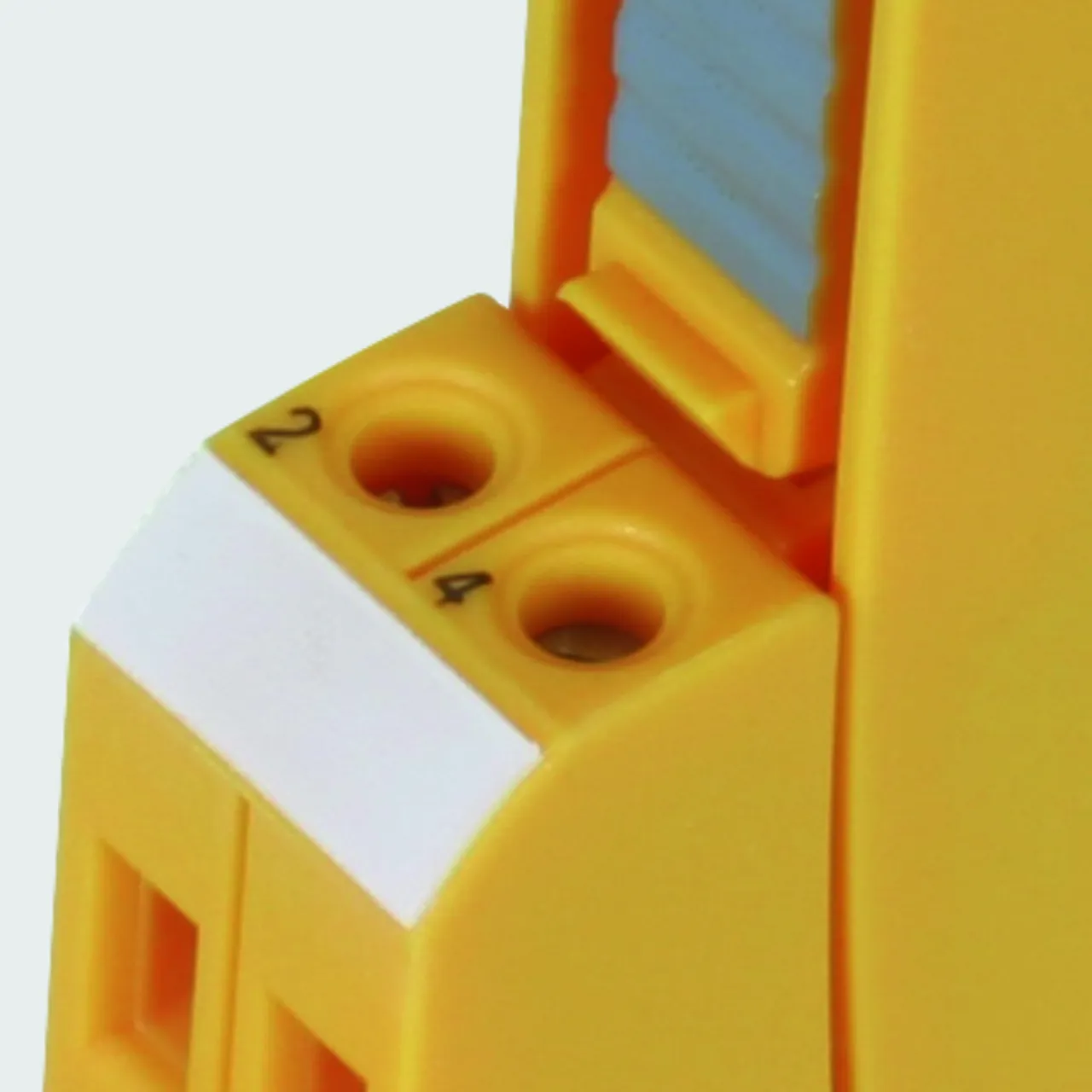

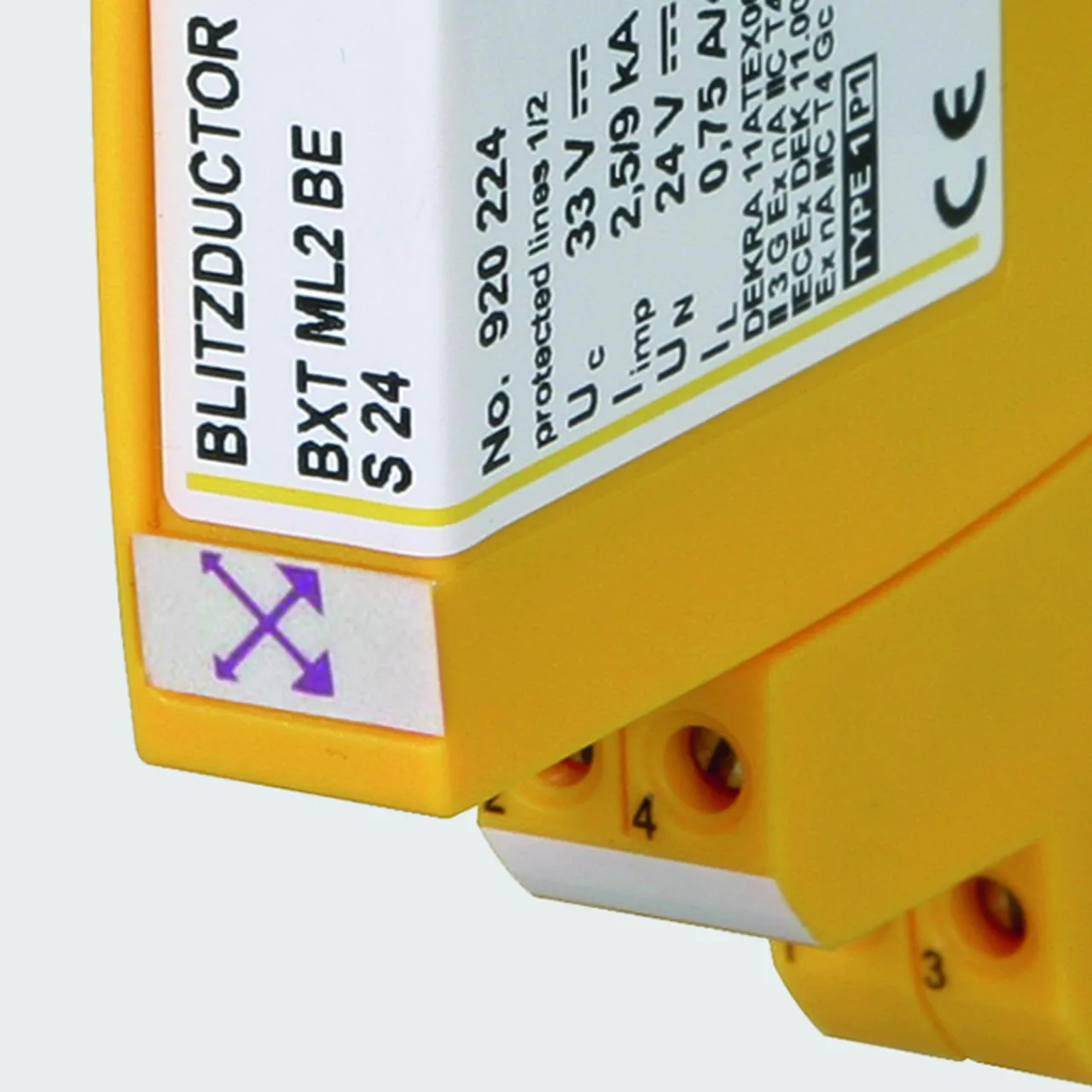

振動および逆極性保護モジュールロック機構を採用しています。
lorem ipsum

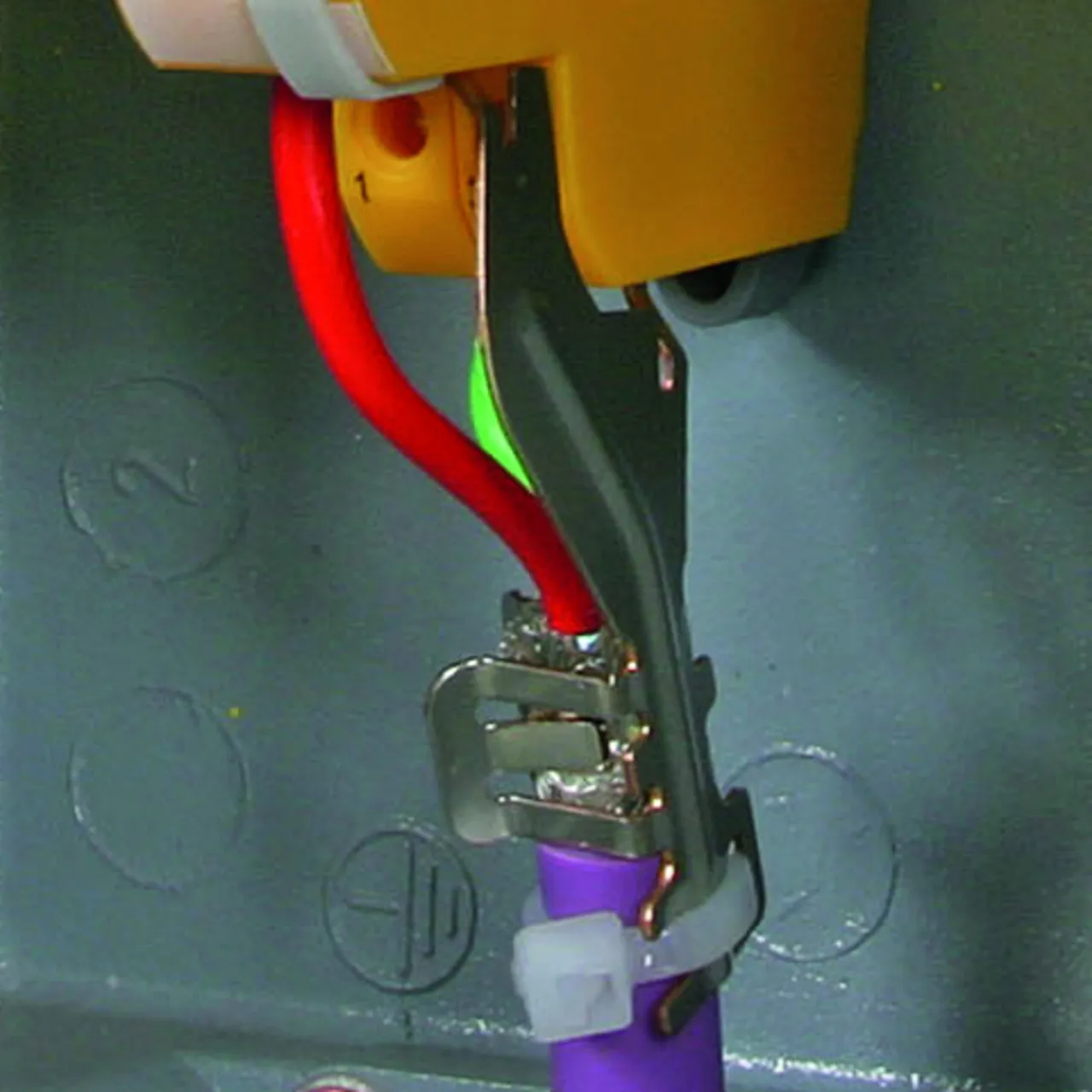

EMC スプリング端子は、永久的な低インピーダンスシールド接触用のアクセサリーです。
lorem ipsum
すべての保護素子はプラグ式モジュール内に内蔵されており、LifeCheck によって常時監視されます。
lorem ipsum

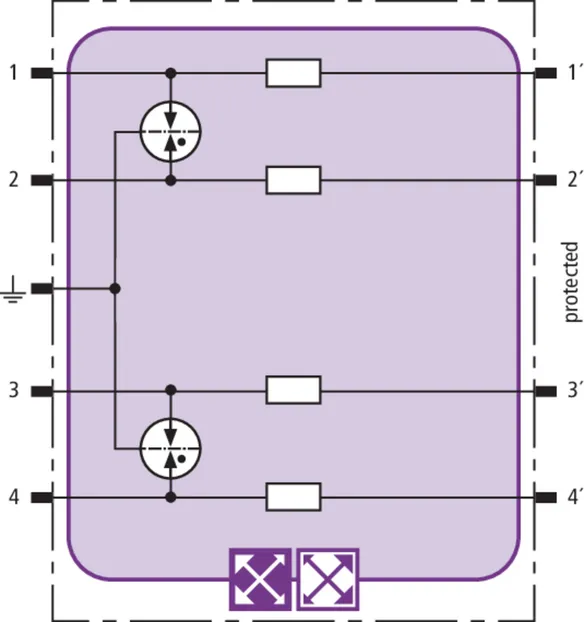

BXT ML4 B 180

RFID-LifeCheck を搭載した、省スペースな 4 極雷電流用避雷器モジュールで、ほぼすべての用途に対応可能です。下流の過電圧避雷器や Q 同一またはより低い電圧レベルの複合型避雷器と併用可能です。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

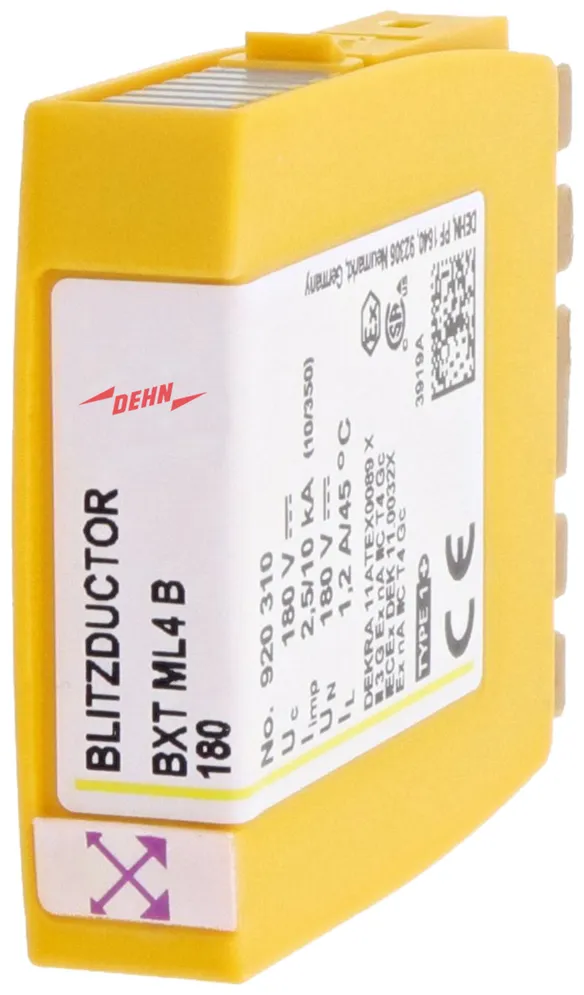

Part No. 920310 BXT ML4 B 180

GTIN 4013364109124, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 B 180 を搭載した雷電流用避雷器モジュール




4 本の単芯導体を保護するための避雷器クラスタイプ 1 /P1 BLITZDUCTOR XT 用雷電流用避雷保護モジュール、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。


内蔵された LifeCheck 機能付き、非接触避雷器試験用です。BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 180 V
45 °C での定格電流: 1.2 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 B 180
記事番号: 920310
or equivalent.

Certificates



Technical data

避雷器の等級 H
直流最高連続電圧 (UC ) 180 V
45 °C での定格電流 (IL ) 1.2 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 0.4 オーム
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920310 was added to Notepad.

Go to Notepad

Product 920310 was added to the cart.

Go to Web-Shop

BXT ML4 BE 5 – BE 180

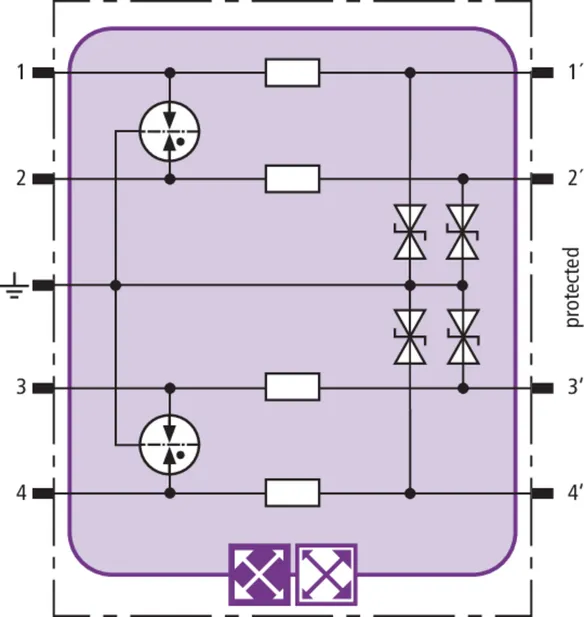

RFID-LifeCheck が搭載された、省スペースな複合式避雷器モジュール。共通基準電位および非対称インターフェース付き 4 本の単線を保護します。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

7 Products

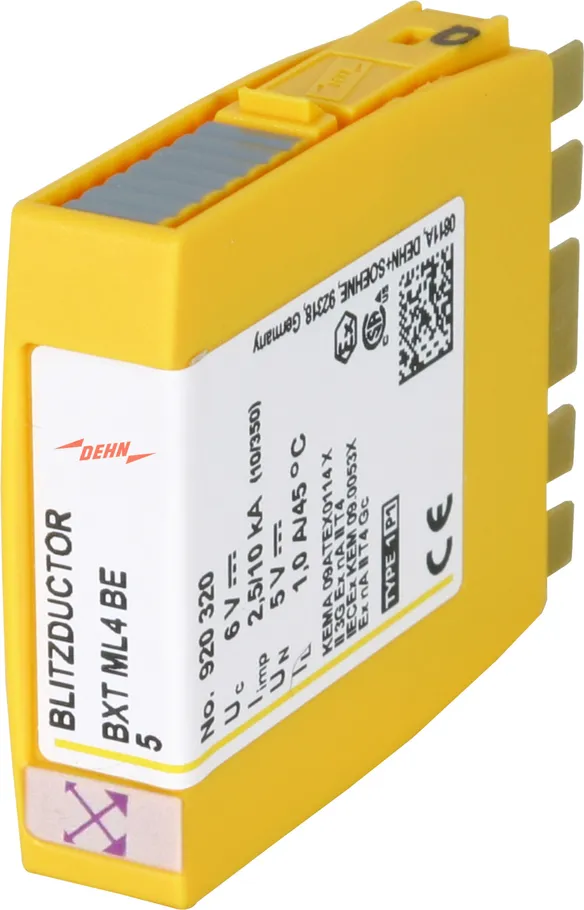

Part No. 920320 BXT ML4 BE 5

GTIN 4013364109032, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BE 5 を搭載した複合式避雷器モジュール



4 本の単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。

内蔵された LifeCheck 機能付き、非接触避雷器試験用です。BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE 5
記事番号: 920320
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体-PG間のカットオフ周波数 (fG ) 1.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920320 was added to Notepad.

Go to Notepad

Product 920320 was added to the cart.

Go to Web-Shop

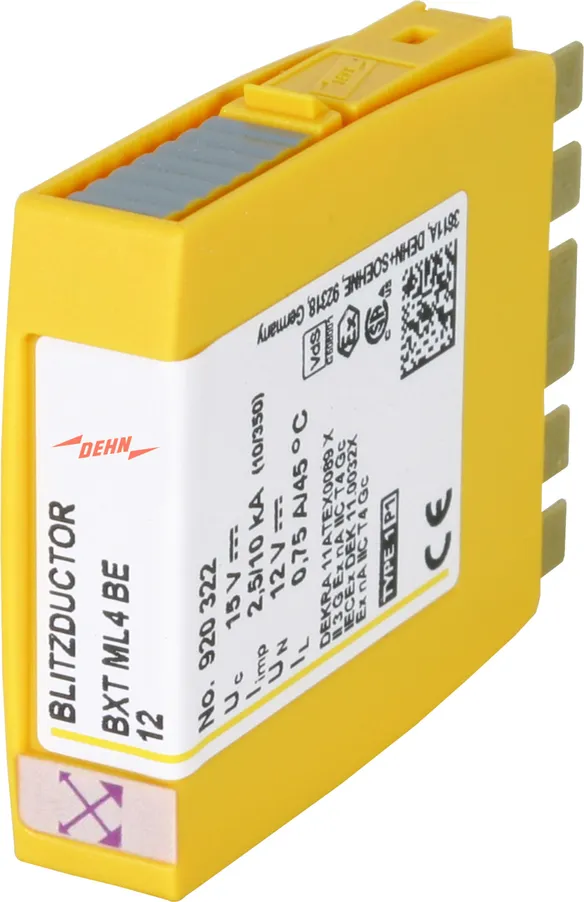

Part No. 920322 BXT ML4 BE 12

GTIN 4013364109049, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BE 12 を搭載した複合式避雷器モジュール



4 本の単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 15 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE 12
記事番号: 920322
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 15 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体-PG間のカットオフ周波数 (fG ) 2.7 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920322 was added to Notepad.

Go to Notepad

Product 920322 was added to the cart.

Go to Web-Shop

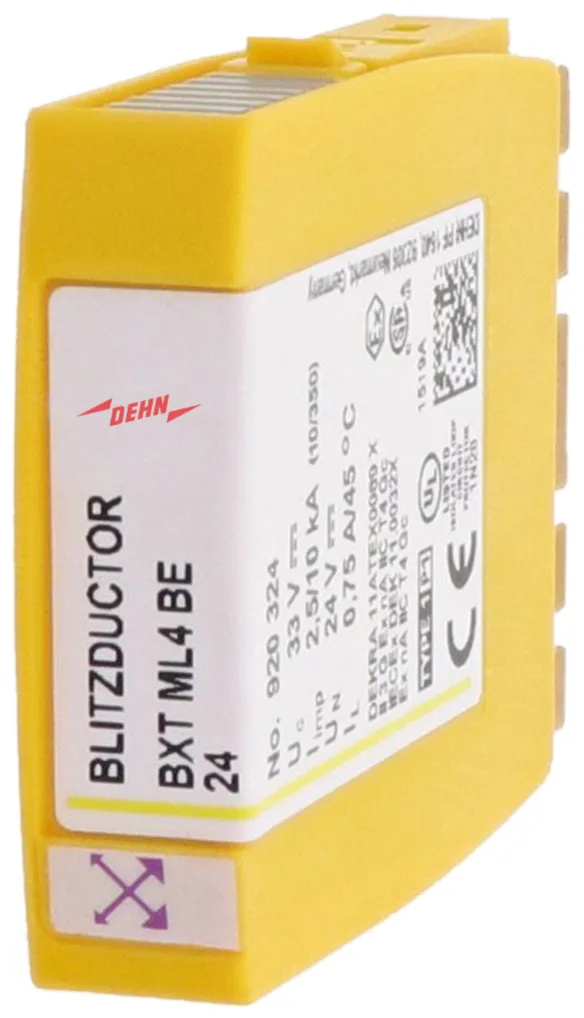

Part No. 920324 BXT ML4 BE 24

GTIN 4013364109056, Customs tariff No. (EU): 85363010, Gross weight: 45.00 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BE 24 を搭載した複合式避雷器モジュール



4 本の単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE 24
記事番号: 920324
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体-PG間のカットオフ周波数 (fG ) 6.8 MHz
認証 CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920324 was added to Notepad.

Go to Notepad

Product 920324 was added to the cart.

Go to Web-Shop

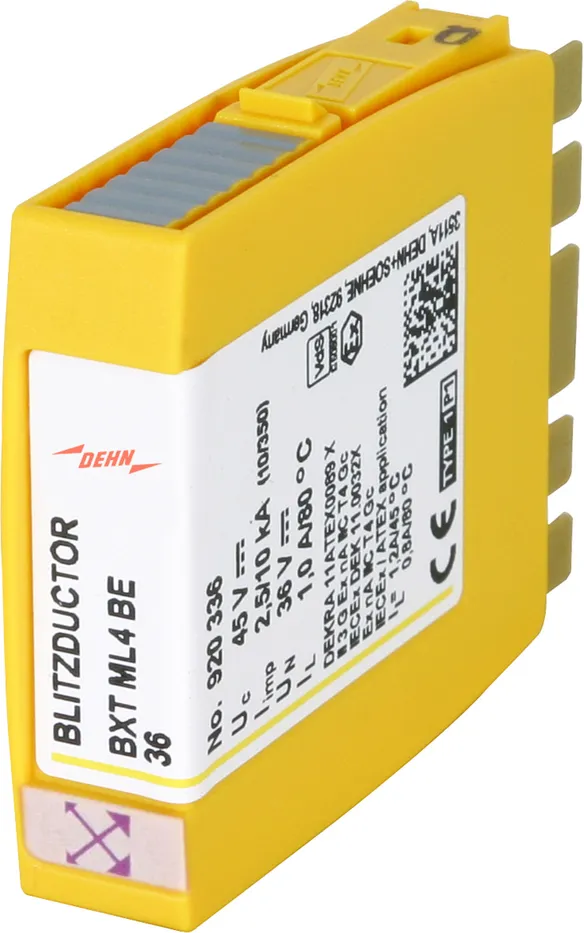

Part No. 920336 BXT ML4 BE 36

GTIN 4013364118539, Customs tariff No. (EU): 85363010, Gross weight: 47.50 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BE 36 を搭載した複合式避雷器モジュール


4 本の単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。

内蔵された LifeCheck 機能付き、非接触避雷器試験用です。ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 45 V
45 °C での定格電流: 1.8 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE 36
記事番号: 920336
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 45 V
45 °C での定格電流 (IL ) 1.8 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 0.43 オーム
導体-PG間のカットオフ周波数 (fG ) 3.8 MHz
認証 UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920336 was added to Notepad.

Go to Notepad

Product 920336 was added to the cart.

Go to Web-Shop

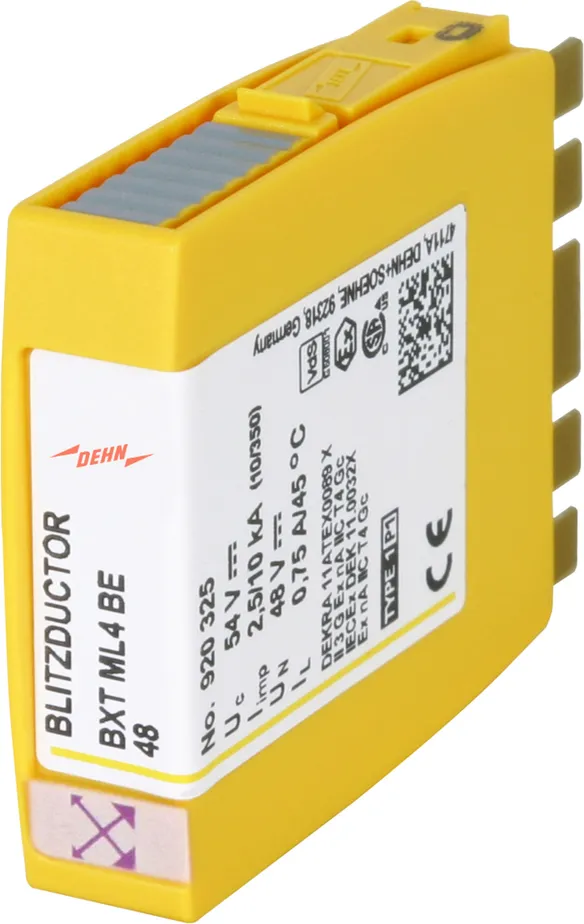

Part No. 920325 BXT ML4 BE 48

GTIN 4013364109063, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BE 48 を搭載した複合式避雷器モジュール



4 本の単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 54 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE 48
記事番号: 920325
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 54 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体-PG間のカットオフ周波数 (fG ) 8.7 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920325 was added to Notepad.

Go to Notepad

Product 920325 was added to the cart.

Go to Web-Shop

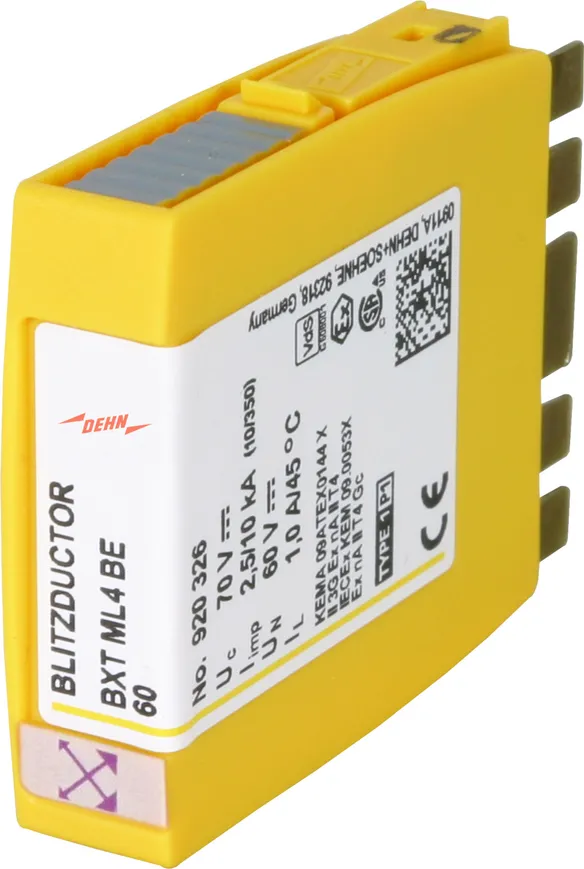

Part No. 920326 BXT ML4 BE 60

GTIN 4013364109070, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BE 60 を搭載した複合式避雷器保護モジュール



4 本の単芯導体を保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P1 BLITZDUCTOR SP、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。

内蔵された LifeCheck 機能付き、非接触避雷器試験用です。 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 70 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE 60
記事番号: 920326
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 70 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体-PG間のカットオフ周波数 (fG ) 9.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920326 was added to Notepad.

Go to Notepad

Product 920326 was added to the cart.

Go to Web-Shop

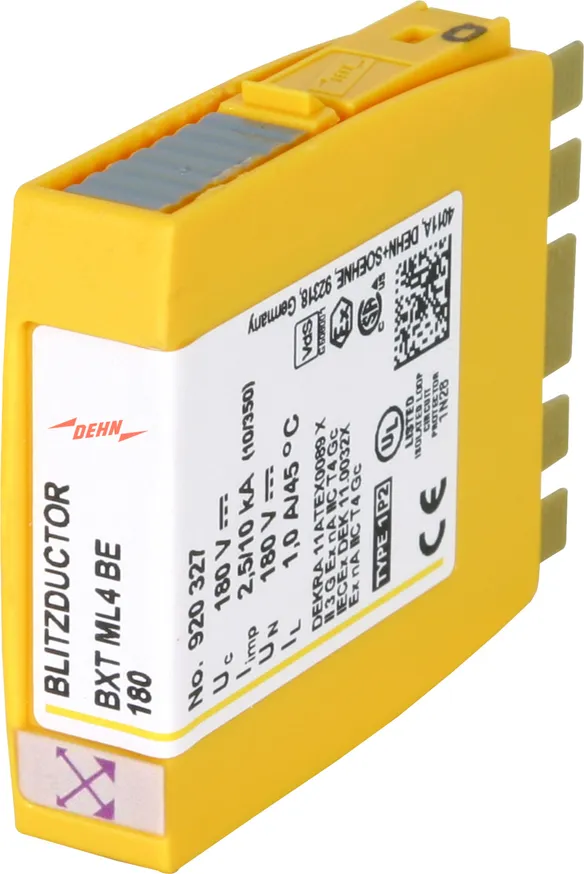

Part No. 920327 BXT ML4 BE 180

GTIN 4013364109087, Customs tariff No. (EU): 85363010, Gross weight: 31.30 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BE 180 を搭載した複合式避雷器モジュール



4 本の単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P2 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 180 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE 180
記事番号: 920327
or equivalent.

Certificates



Technical data

避雷器の等級 L
直流最高連続電圧 (UC ) 180 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体-PG間のカットオフ周波数 (fG ) 25.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920327 was added to Notepad.

Go to Notepad

Product 920327 was added to the cart.

Go to Web-Shop

BXT ML4 BD 5 – BD 180

RFID-LifeCheck が搭載された、省スペースな複合式避雷器モジュール。対地電位フリーの対称インターフェース用 2 本の二重線を保護します。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

6 Products

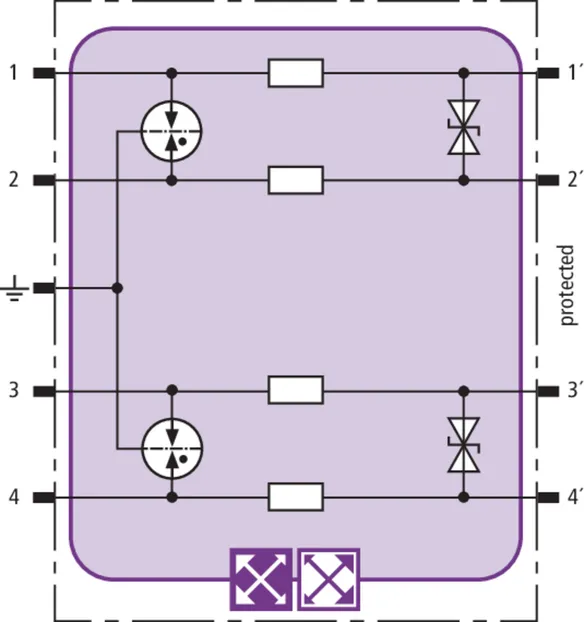

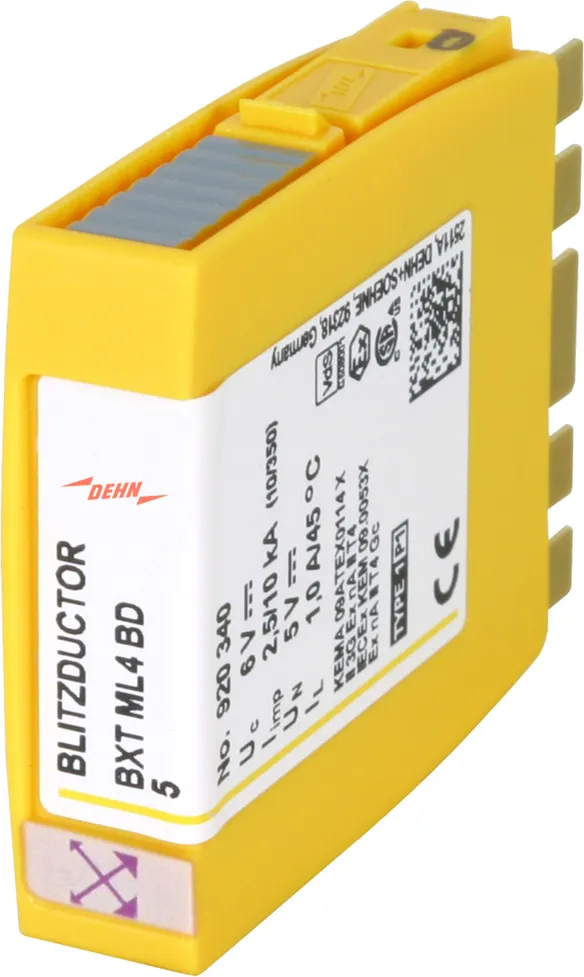

Part No. 920340 BXT ML4 BD 5

GTIN 4013364108967, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 ピース

Images

Additional information





LifeCheck BLITZDUCTOR XT BD 5 を搭載した複合式避雷器モジュール2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD 5
記事番号: 920340
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 1.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920340 was added to Notepad.

Go to Notepad

Product 920340 was added to the cart.

Go to Web-Shop

Part No. 920342 BXT ML4 BD 12

GTIN 4013364108974, Customs tariff No. (EU): 85363010, Gross weight: 30.30 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BD 12 を搭載した複合式避雷器モジュール



2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 15 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD 12
記事番号: 920342
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 15 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 2.8 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920342 was added to Notepad.

Go to Notepad

Product 920342 was added to the cart.

Go to Web-Shop

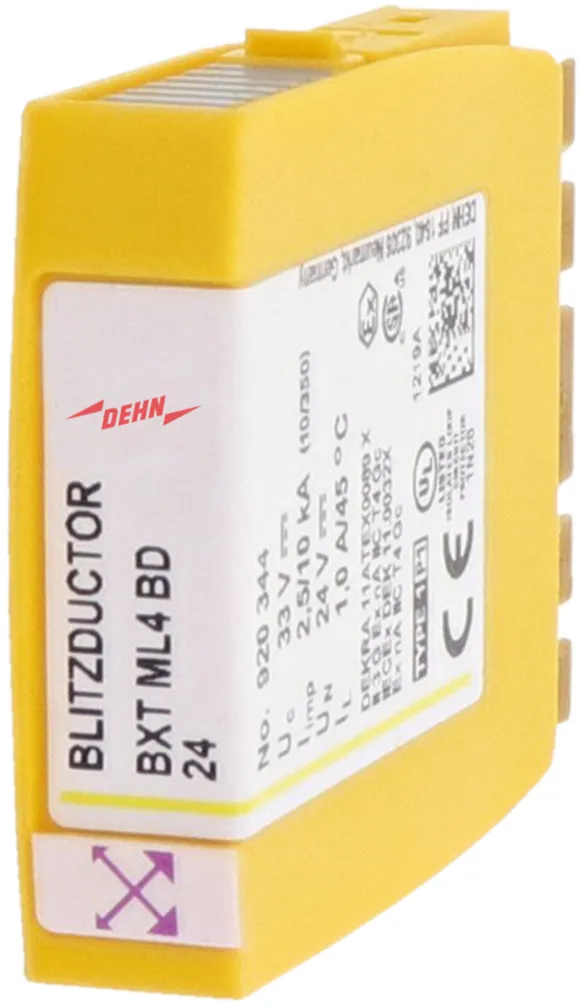

Part No. 920344 BXT ML4 BD 24

GTIN 4013364108981, Customs tariff No. (EU): 85363010, Gross weight: 45.30 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BD 24 を搭載した複合式避雷器モジュール


2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD 24
記事番号: 920344
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 7.8 MHz
認証 CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920344 was added to Notepad.

Go to Notepad

Product 920344 was added to the cart.

Go to Web-Shop

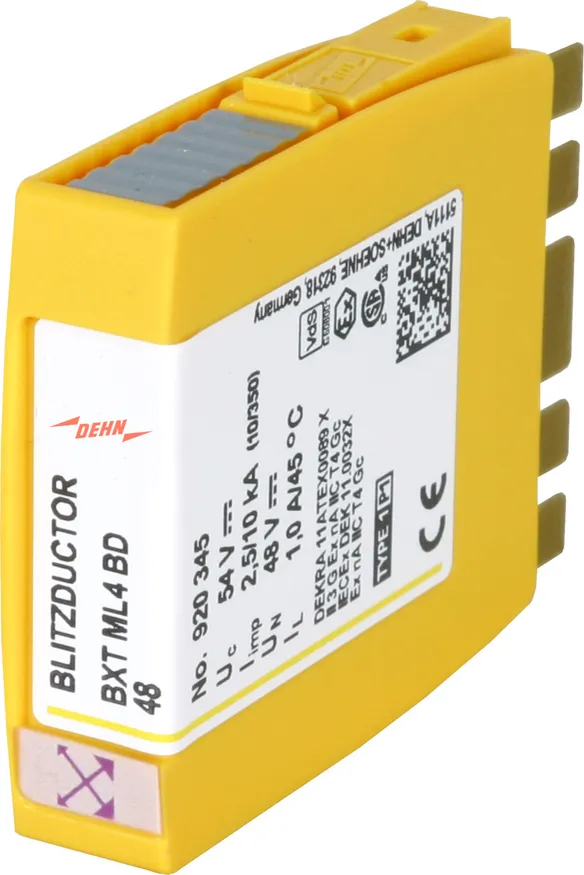

Part No. 920345 BXT ML4 BD 48

GTIN 4013364108998, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BD 48 を搭載した複合式避雷器モジュール



2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 54 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD 48
記事番号: 920345
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 54 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 8.7 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920345 was added to Notepad.

Go to Notepad

Product 920345 was added to the cart.

Go to Web-Shop

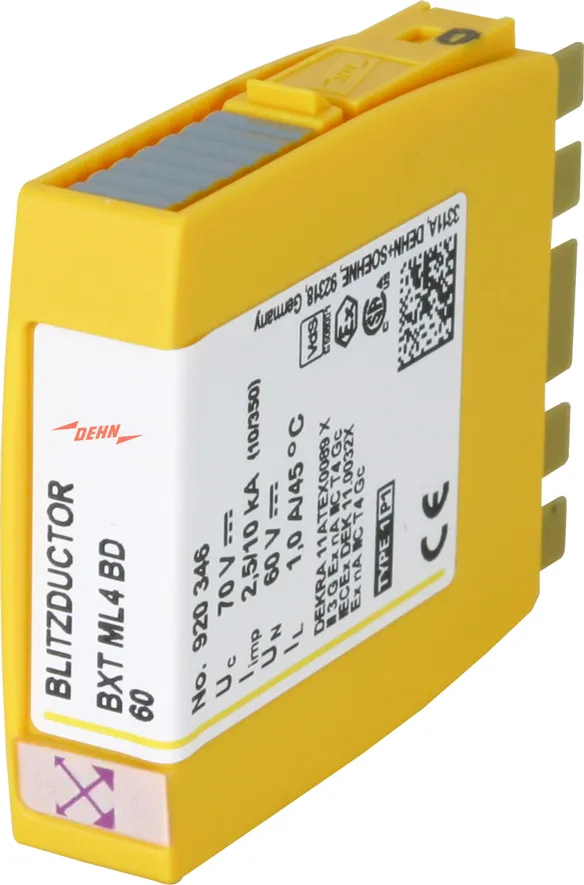

Part No. 920346 BXT ML4 BD 60

GTIN 4013364109001, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 ピース

Images

Additional information

BLITZDUCTOR XT BD 60 を搭載した複合式避雷器モジュール



2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 70 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD 60
記事番号: 920346
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 70 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 11.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920346 was added to Notepad.

Go to Notepad

Product 920346 was added to the cart.

Go to Web-Shop

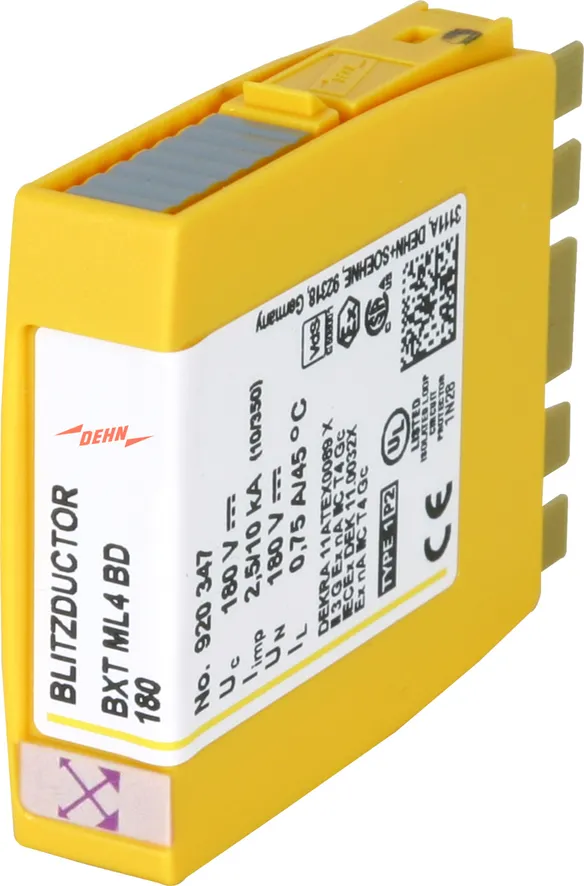

Part No. 920347 BXT ML4 BD 180

GTIN 4013364109018, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BD 180 を搭載した複合式避雷器モジュール



2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 180 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD 180
記事番号: 920347
or equivalent.

Certificates



Technical data

避雷器の等級 L
直流最高連続電圧 (UC ) 180 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体間のカットオフ周波数 (fG ) 25.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920347 was added to Notepad.

Go to Notepad

Product 920347 was added to the cart.

Go to Web-Shop

BXT ML4 BPD 24

RFID-LifeCheck が搭載された、省スペースな複合式避雷器モジュール。24 V DC システムにおける 2 組の二芯導体を保護します。接地された負極の使用にも適用されます。内蔵された PTC 抵抗により、最大 40A の短絡電流がシステム回路に干渉した後でも、避雷器を安全にリセットすることを可能にします。

1 Product

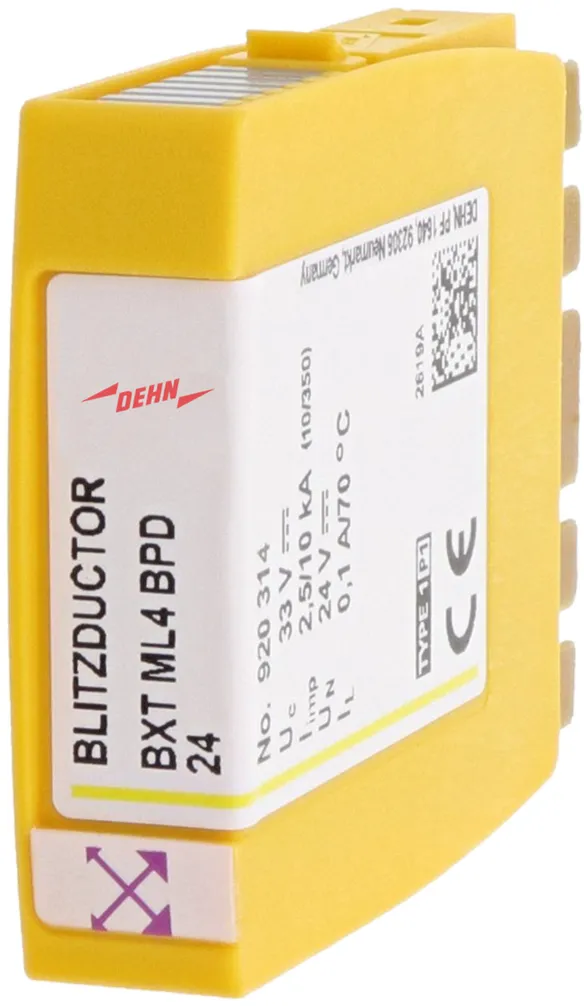

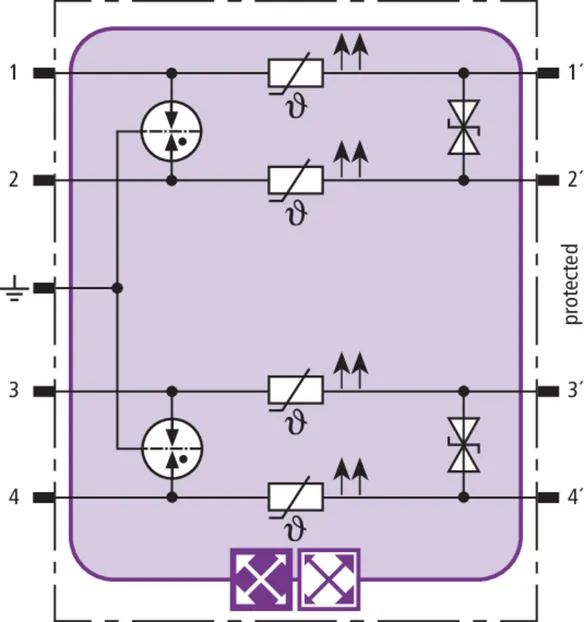

Part No. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Customs tariff No. (EU): 85363010, Gross weight: 39.66 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BPD 24 を搭載した複合式避雷器モジュール



24 V DC システムにおける 2 組の二芯導体を保護ための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。また、
接地された負極の使用にも適用されます。
最大 40A までの過電流保護のための PTC 抵抗を内蔵しています。
内蔵された LifeCheck 機能を介して表示、非接触避雷器試験用です。ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
70 °C での定格電流: 0.1 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BPD 24
記事番号: 920314
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
70 °C での定格電流 (IL ) 0.1 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス タイプ10 オーム
導体間のカットオフ周波数 (fG ) 4 MHz
認証 SIL

Product 920314 was added to Notepad.

Go to Notepad

Product 920314 was added to the cart.

Go to Web-Shop

BXT ML4 BC 5 / 24

RFID-LifeCheck が搭載された、省スペースな複合式避雷器モジュール。共通基準電位付き最大 4 本の対地電位フリー単線を保護します。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

2 Products

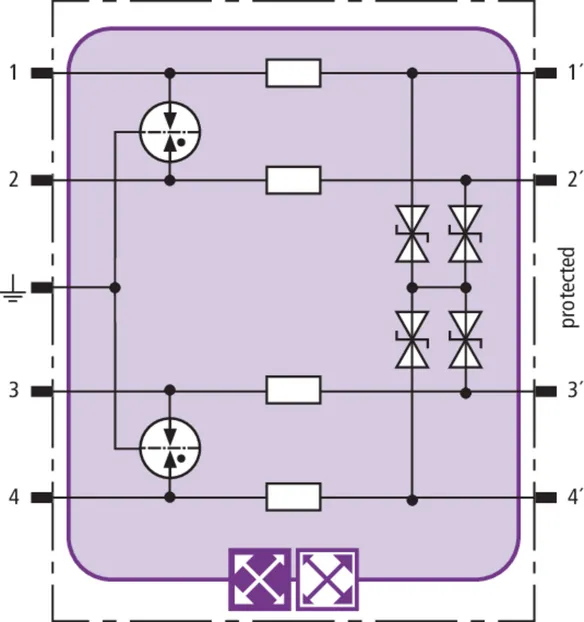

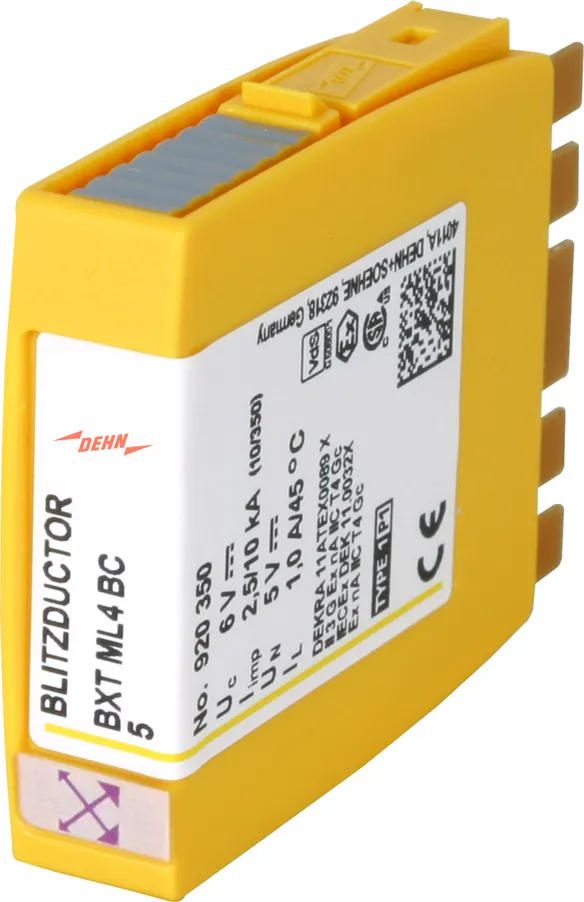

Part No. 920350 BXT ML4 BC 5

GTIN 4013364109131, Customs tariff No. (EU): 85363010, Gross weight: 30.60 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 BC 5 を搭載した避雷器モジュール

共通基準電位付き 4 本の接地されていない単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。内蔵された LifeCheck 機能付き、非接触避雷器試験用
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BC 5
記事番号: 920350
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 1.0 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920350 was added to Notepad.

Go to Notepad

Product 920350 was added to the cart.

Go to Web-Shop

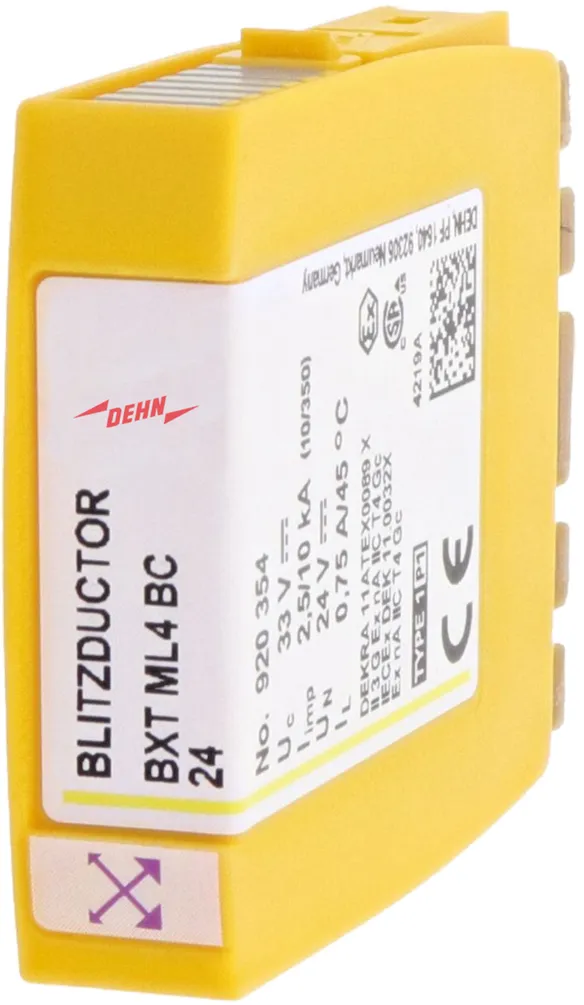

Part No. 920354 BXT ML4 BC 24

GTIN 4013364109148, Customs tariff No. (EU): 85363010, Gross weight: 30.90 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 BC 24 を搭載した複合型避雷器モジュール


共通基準電位付き 4 本の接地されていない単芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BC 24
記事番号: 920354
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体間のカットオフ周波数 (fG ) 5.7 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920354 was added to Notepad.

Go to Notepad

Product 920354 was added to the cart.

Go to Web-Shop

BXT ML4 BE C 12 / 24

RFID-LifeCheck が搭載された、省スペースな複合式避雷器モジュール。入力側にダイオード保護回路、電流ループ (TTY)、オプトカプラ入力を備えた対称インターフェースの 2 組の二重線を保護します。 LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。 ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

2 Products

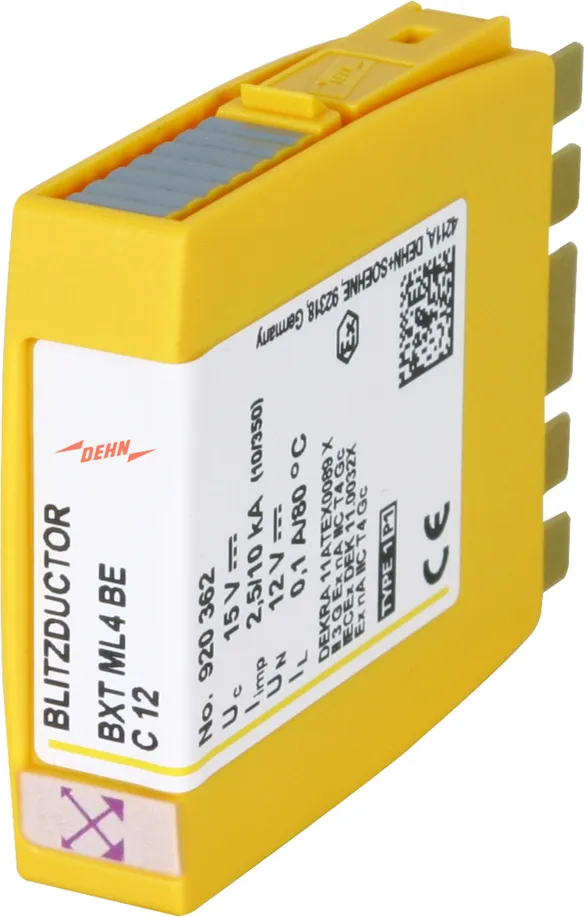

Part No. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 ピース

Images

Additional information

BLITZDUCTOR XT BXT ML4 BE C 12 を搭載した複合型避雷器モジュール

複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、4 極、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。

入力側にダイオード保護回路、電流ループ、オプトカプラ入力を備えた対称インターフェース保護用です。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 15 V
80℃ での定格電流: 0.1 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE C 12
記事番号: 920362
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 15 V
80℃ での定格電流 (IL ) 0.1 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 13.8 オーム
導体-PG間のカットオフ周波数 (fG ) 0.85 MHz
認証 ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920362 was added to Notepad.

Go to Notepad

Product 920362 was added to the cart.

Go to Web-Shop

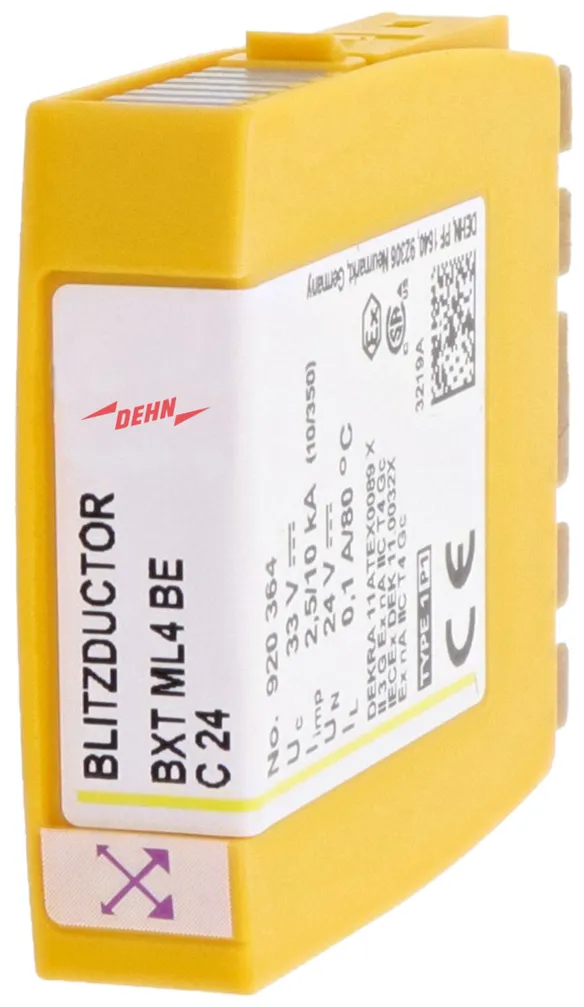

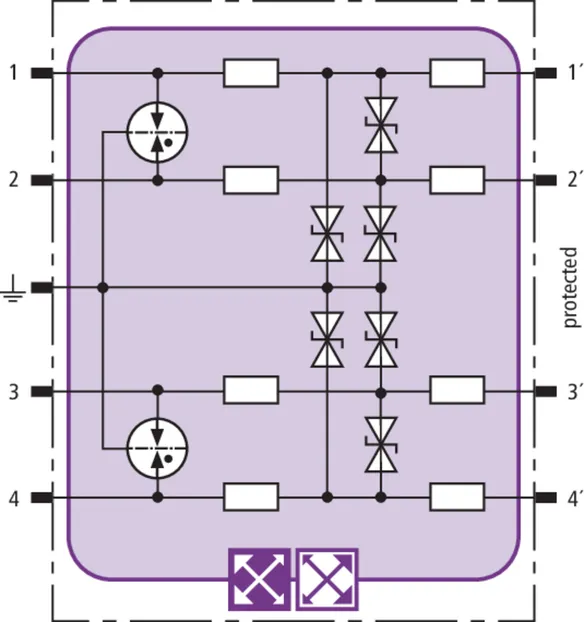

Part No. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Customs tariff No. (EU): 85363010, Gross weight: 31.70 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 BE C 24 を搭載した複合型避雷器モジュール

複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、4 極、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。

入力側にダイオード保護回路、電流ループ、オプトカプラ入力を備えた対称インターフェース保護用です。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
80℃ での定格電流: 0.1 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE C 24
記事番号: 920364
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
80℃ での定格電流 (IL ) 0.1 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 28.8 オーム
導体-PG間のカットオフ周波数 (fG ) 1.7 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920364 was added to Notepad.

Go to Notepad

Product 920364 was added to the cart.

Go to Web-Shop

BXT ML4 BE HF 5

RFID-LifeCheck が搭載された、省スペースな複合式避雷器モジュール。共通基準電位およびガルバニック絶縁のない高周波伝送を含む 4 本の単線を保護します。 LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。 ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

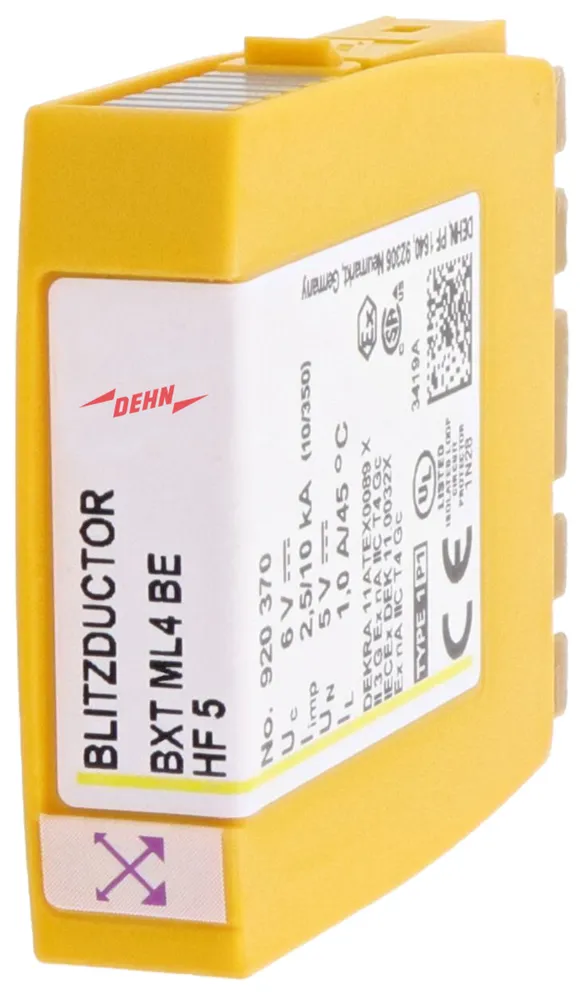

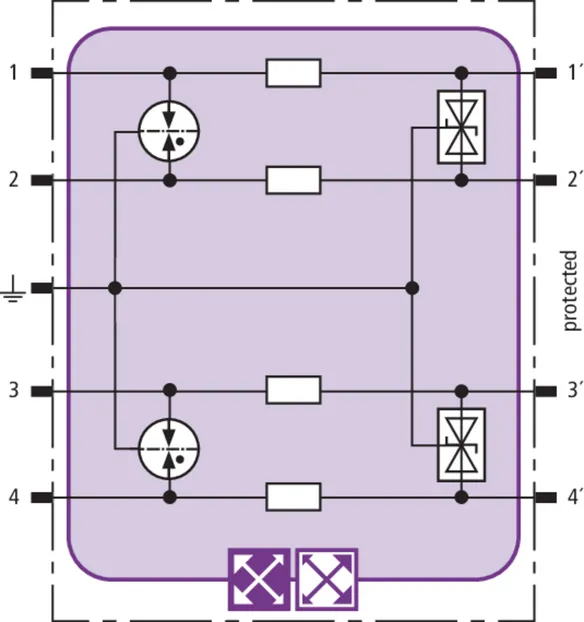

Part No. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 BE HF 5 を搭載した複合型避雷器モジュール


2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。高データレートに適しています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE HF 5
記事番号: 920370
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体-PG間のカットオフ周波数 (fG ) 100.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920370 was added to Notepad.

Go to Notepad

Product 920370 was added to the cart.

Go to Web-Shop

BXT ML4 BD HF 5 / 24

RFID-LifeCheck が搭載された、省スペースな複合式避雷器モジュール。対地電位フリー高周波バスシステムや二線式ビデオ伝送の用 2 組の二重線を保護します。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

2 Products

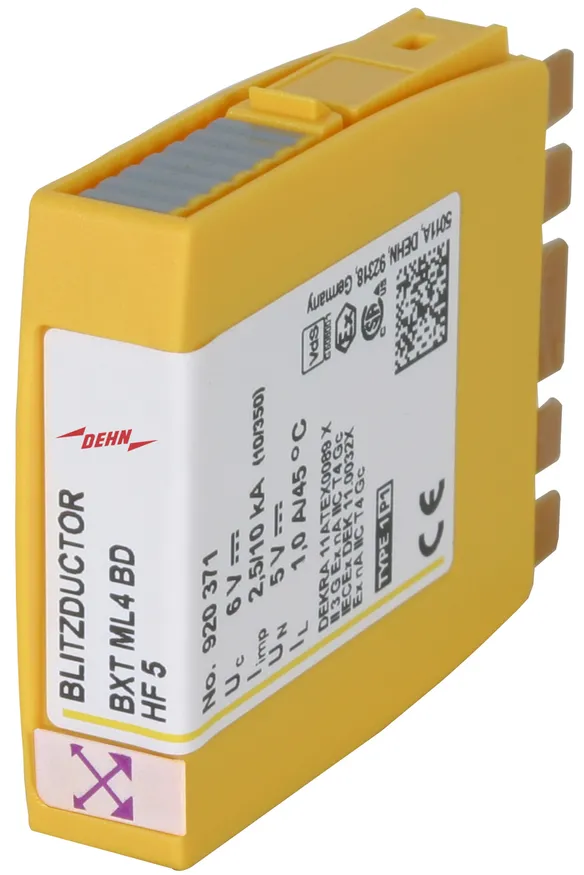

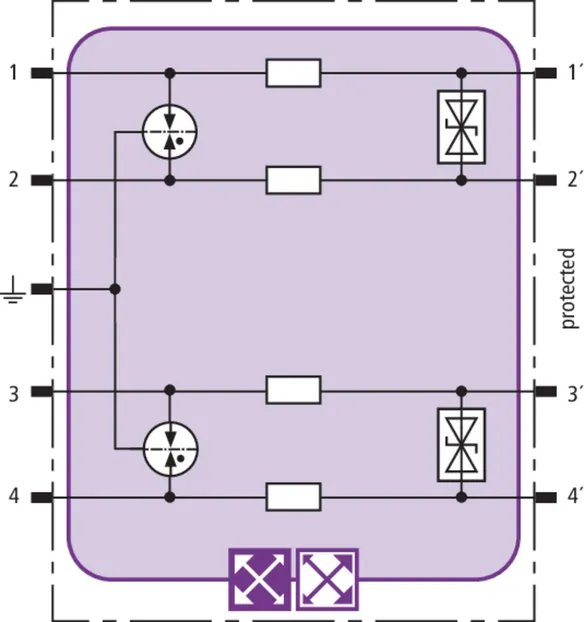

Part No. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Customs tariff No. (EU): 85363010, Gross weight: 30.80 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 BD HF 5 を搭載した複合型避雷器モジュール




2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。高データレートに適しています。

内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD HF 5
記事番号: 920371
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 100.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920371 was added to Notepad.

Go to Notepad

Product 920371 was added to the cart.

Go to Web-Shop

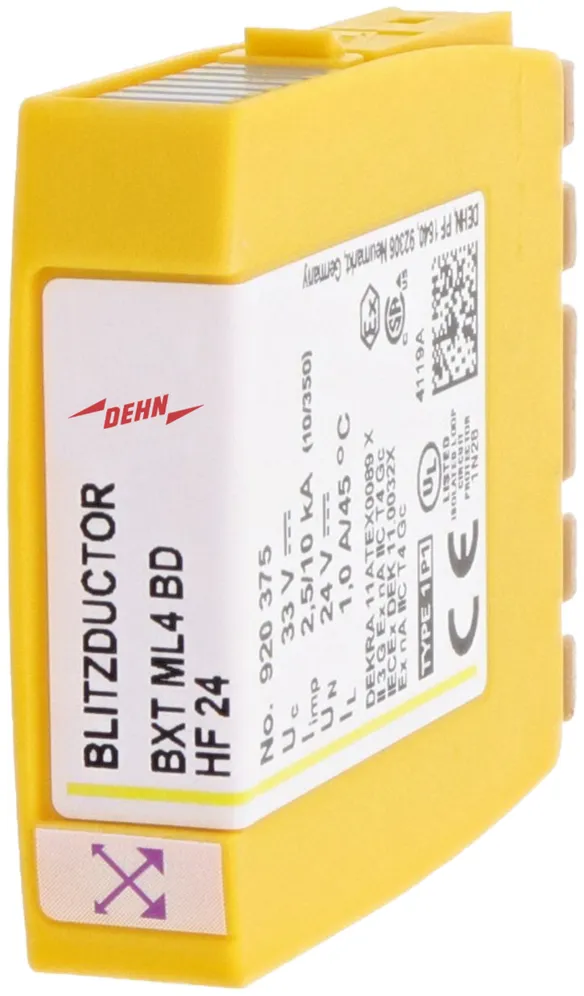

Part No. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 BD HF 24 を搭載した複合型避雷器モジュール





2 本の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。高データレートに適しています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BD HF 24
記事番号: 920375
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 100.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920375 was added to Notepad.

Go to Notepad

Product 920375 was added to the cart.

Go to Web-Shop

BXT ML4 MY 110 / 250

多芯の信号インターフェースの 4 本の線を保護するための、RFID-LifeCheck 機能付き、省スペースな過電圧避雷器モジュール。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。 ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

2 Products

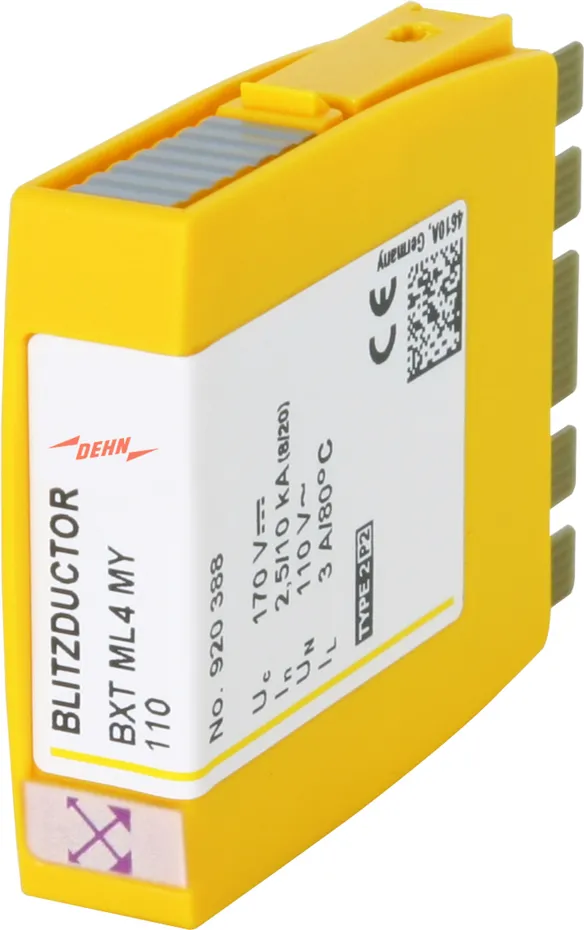

Part No. 920388 BXT ML4 MY 110

GTIN 4013364137370, Customs tariff No. (EU): 85363010, Gross weight: 34.70 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML4 MY 110 を搭載した複合型避雷器モジュール




ガルバニック絶縁された 2 つの対称インターフェースを保護するための過電圧避雷器モジュール、クラスタイプ 2 / P2 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
BXT BAS / BSP BAS 4 ベース部に挿入可能です。
80℃ での定格電流: 3.0 A

Brand: DEHN
タイプ: BXT ML4 MY 110
記事番号: 920388
or equivalent.

Certificates



Technical data

避雷器の等級 U
直流最高連続電圧 導体間 (UC ) 170 V
直流最高連続電圧導体-PG (UC ) 85 V
80℃ での定格電流 (IL ) 3.0 A
C2 定格放電電流 (8/20 µs) 合計 (In ) 10 kA
導体間のカットオフ周波数 (fG ) 4.5 MHz
認証 SIL
*) 詳細は www.dehn.de をご覧ください

Product 920388 was added to Notepad.

Go to Notepad

Product 920388 was added to the cart.

Go to Web-Shop

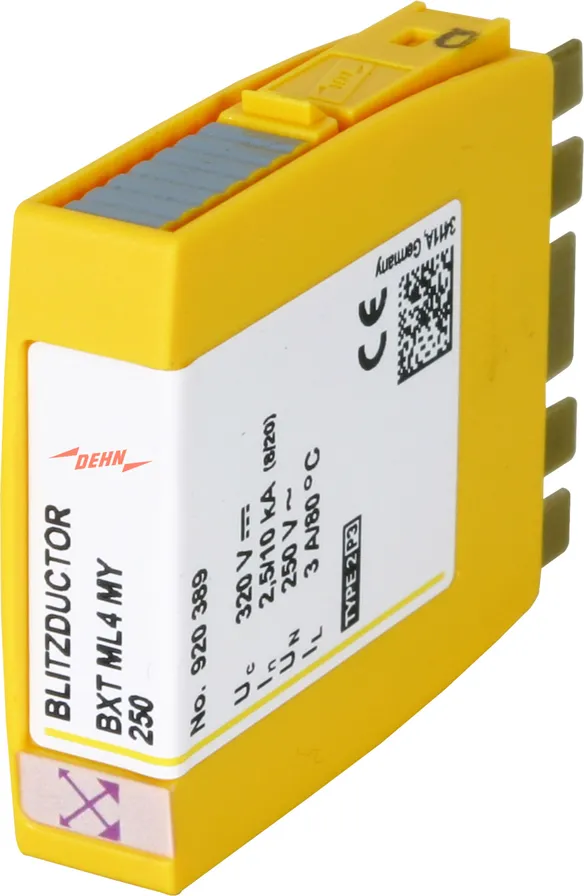

Part No. 920389 BXT ML4 MY 250

GTIN 4013364118447, Customs tariff No. (EU): 85363010, Gross weight: 36.70 g, PU: 1.00 ピース

Images

Additional information

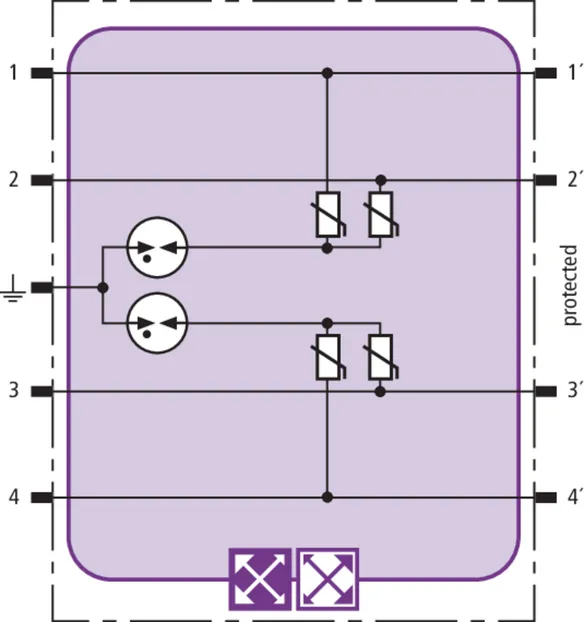

LifeCheck BLITZDUCTOR XT BXT ML4 MY 250 を搭載した複合型避雷器モジュール


ガルバニック絶縁された 2 つの対称インターフェースを保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P3 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
80℃ での定格電流: 3.0 A

Brand: DEHN
タイプ: BXT ML4 MY 250
記事番号: 920389
or equivalent.

Certificates



Technical data

避雷器の等級 V
直流最高連続電圧 導体間 (UC ) 620 V
直流最高連続電圧導体-PG (UC ) 320 V
80℃ での定格電流 (IL ) 3.0 A
C2 定格放電電流 (8/20 µs) 合計 (In ) 10 kA
導体間のカットオフ周波数 (fG ) 20.0 MHz
認証 SIL
*) 詳細は www.dehn.de をご覧ください

Product 920389 was added to Notepad.

Go to Notepad

Product 920389 was added to the cart.

Go to Web-Shop

BXT ML4 BE BD 24

RFID-LifeCheck が搭載された、省スペースな複合式避雷器保護モジュール。共通基準電位および非対称インターフェース付き 2 本の単線、および対地電位フリーの対称インターフェース用 1 対の対向線を保護します。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, Customs tariff No. (EU): 85363010, Gross weight: 29.59 g, PU: 1.00 ピース

Images

Additional information

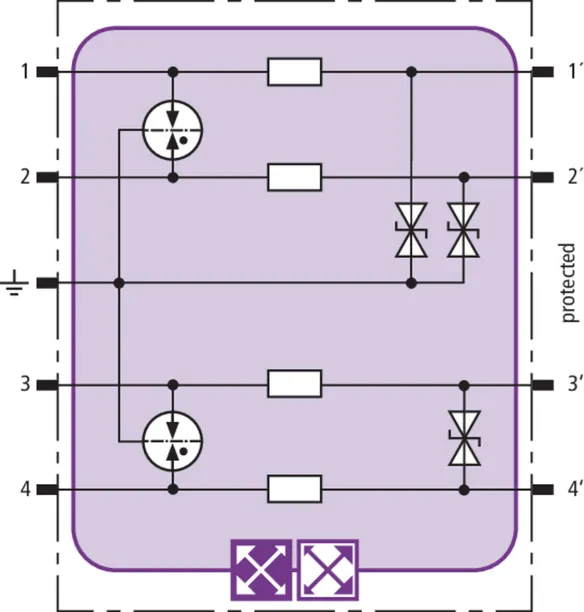

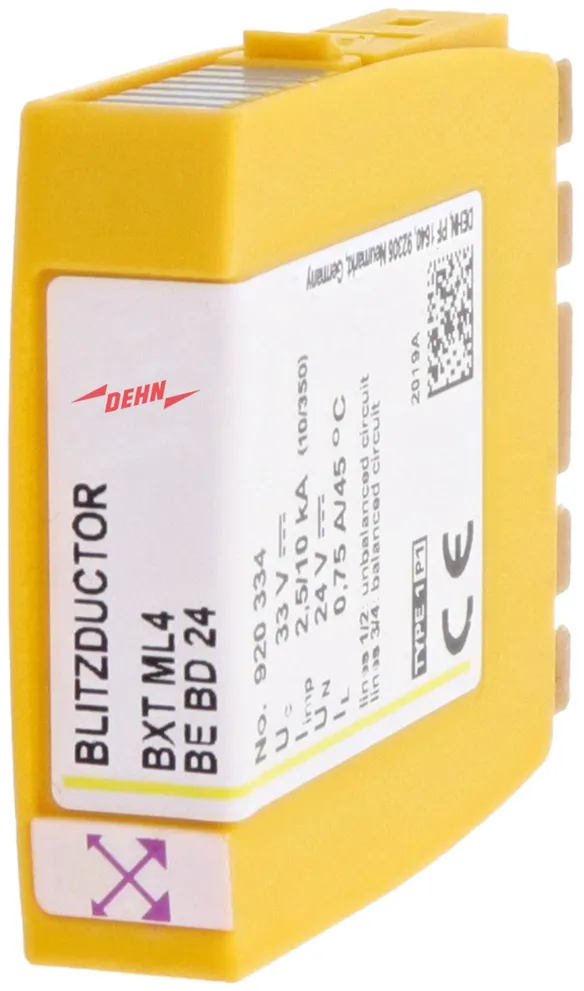

LifeCheck BLITZDUCTOR XT BXT ML4 BE BD 24 を搭載した複合型避雷器モジュール



2 本の単芯導体を保護するための過電圧避雷器保護モジュール、クラスタイプ 1 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。


共通基準電位および非対称インターフェース、および対地電位フリーの対称インターフェース用 1 対の対向線付き。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML4 BE BD 24
記事番号: 920334
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA

Product 920334 was added to Notepad.

Go to Notepad

Product 920334 was added to the cart.

Go to Web-Shop

BXT ML2 BD 180

RFID-LifeCheck が搭載された、省スペースな複合式避雷器保護モジュール。対地電位フリーの対称インターフェース用 1 対の線を保護します。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

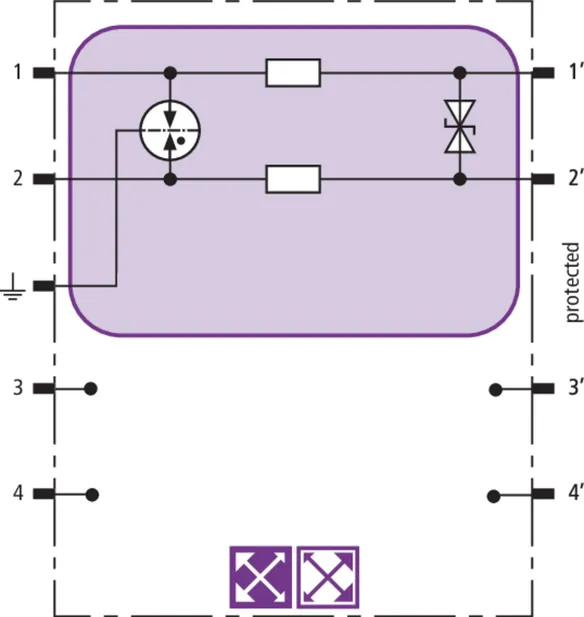

Part No. 920247 BXT ML2 BD 180

GTIN 4013364116078, Customs tariff No. (EU): 85363010, Gross weight: 49.60 g, PU: 1.00 ピース

Images

Additional information

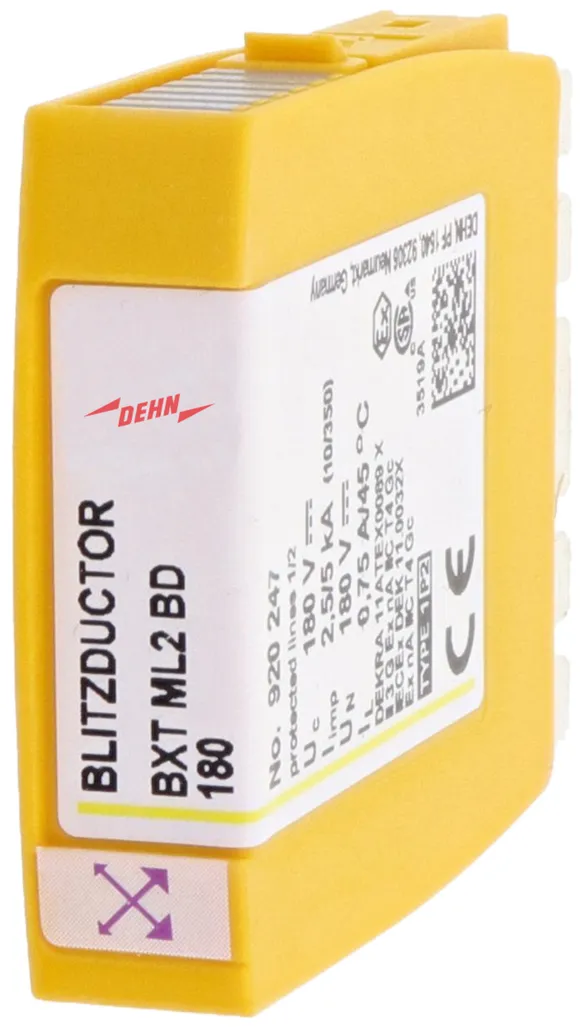

LifeCheck BLITZDUCTOR XT BXT ML2 BD 180 を搭載した複合型避雷器モジュール


1 対の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P2 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 180 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 5 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BD 180
記事番号: 920247
or equivalent.

Certificates



Technical data

避雷器の等級 L
直流最高連続電圧 (UC ) 180 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 5 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体間のカットオフ周波数 (fG ) 25.0 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920247 was added to Notepad.

Go to Notepad

Product 920247 was added to the cart.

Go to Web-Shop

BXT ML2 BD S 5 – BD S 48

RFID-LifeCheck が搭載された、省スペースな複合式避雷器保護モジュール。対地電位フリーの対称インターフェース用 1 本の二重線を保護します。直接/間接シールド接地を選択可能。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

4 Products

Part No. 920240 BXT ML2 BD S 5

GTIN 4013364118348, Customs tariff No. (EU): 85363010, Gross weight: 27.50 g, PU: 1.00 ピース

Images

Additional information

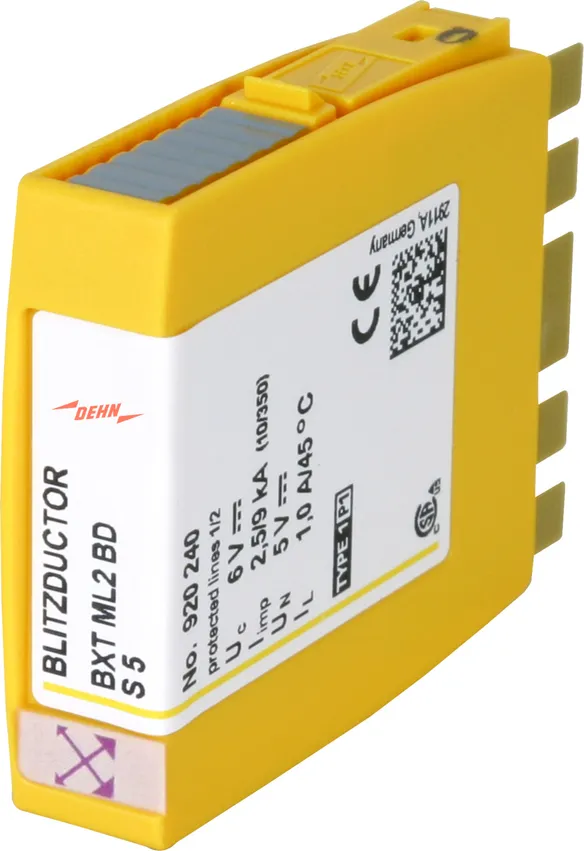

BLITZDUCTOR XT BXT ML2 BD S 5 を搭載した複合型避雷器モジュール


1 対の二芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BD S 5
記事番号: 920240
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 1.0 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920240 was added to Notepad.

Go to Notepad

Product 920240 was added to the cart.

Go to Web-Shop

Part No. 920242 BXT ML2 BD S 12

GTIN 4013364118362, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 ピース

Images

Additional information

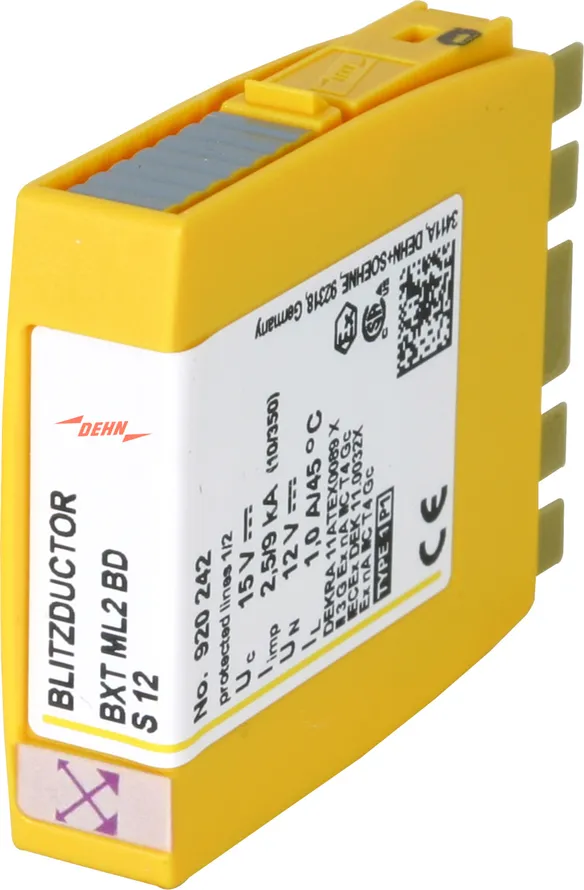

LifeCheck BLITZDUCTOR XT BXT ML2 BD S 12 を搭載した複合型避雷器モジュール


1 対の二芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 15 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BD S 12
記事番号: 920242
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 15 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 2.8 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920242 was added to Notepad.

Go to Notepad

Product 920242 was added to the cart.

Go to Web-Shop

Part No. 920244 BXT ML2 BD S 24

GTIN 4013364117792, Customs tariff No. (EU): 85363010, Gross weight: 27.80 g, PU: 1.00 ピース

Images

Additional information

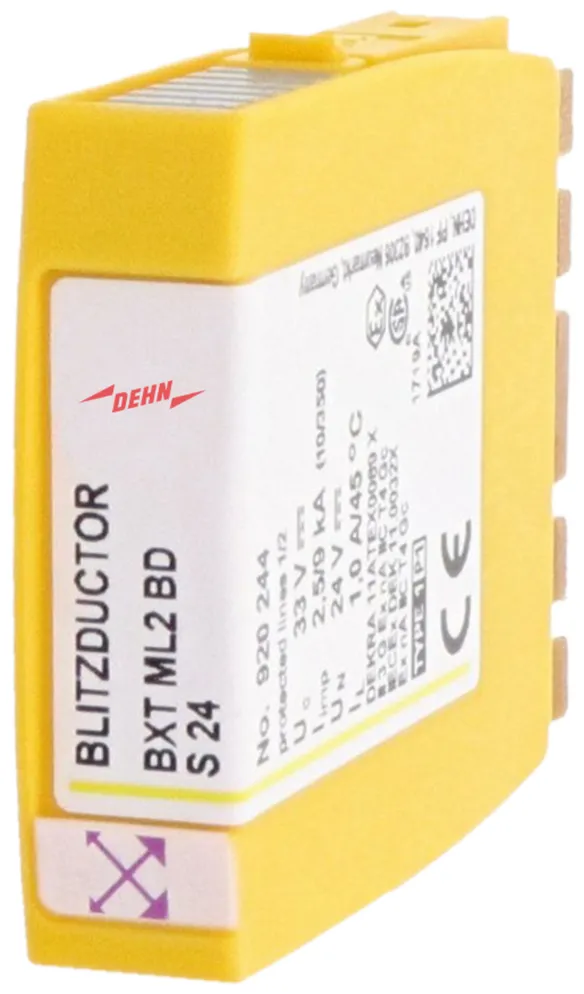

LifeCheck BLITZDUCTOR XT BXT ML2 BD S 24 を搭載した複合型避雷器モジュール


1 対の二芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BD S 24
記事番号: 920244
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 7.8 MHz
認証 CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920244 was added to Notepad.

Go to Notepad

Product 920244 was added to the cart.

Go to Web-Shop

Part No. 920245 BXT ML2 BD S 48

GTIN 4013364118386, Customs tariff No. (EU): 85363010, Gross weight: 43.20 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML2 BD S 48 を搭載した複合型避雷器モジュール


1 対の二芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 54 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BD S 48
記事番号: 920245
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 54 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 8.7 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920245 was added to Notepad.

Go to Notepad

Product 920245 was added to the cart.

Go to Web-Shop

BXT ML2 BE S 5 – BE S 48

RFID-LifeCheck が搭載された、省スペースな複合式避雷器保護モジュール。共通基準電位および非対称インターフェース付き 2 本の単線を保護し、直接/間接シールド接地を選択可能。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

5 Products

Part No. 920220 BXT ML2 BE S 5

GTIN 4013364118331, Customs tariff No. (EU): 85363010, Gross weight: 43.40 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML2 BE S 5 を搭載した複合型避雷器モジュール


2 本の単芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BE S 5
記事番号: 920220
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体-PG間のカットオフ周波数 (fG ) 1.0 MHz
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920220 was added to Notepad.

Go to Notepad

Product 920220 was added to the cart.

Go to Web-Shop

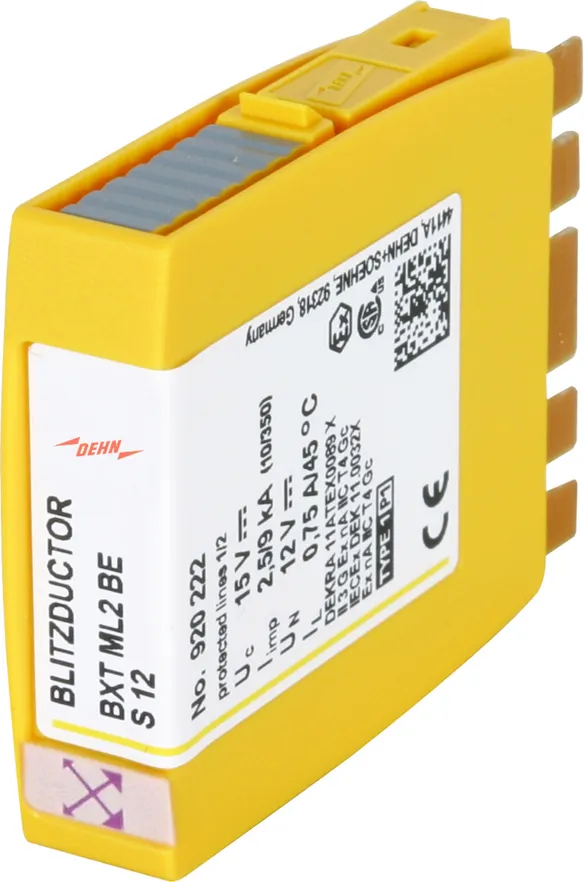

Part No. 920222 BXT ML2 BE S 12

GTIN 4013364118355, Customs tariff No. (EU): 85363010, Gross weight: 27.90 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML2 BE S 12 を搭載した複合型避雷器モジュール


2 本の単芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 15 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BE S 12
記事番号: 920222
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 15 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体-PG間のカットオフ周波数 (fG ) 2.7 MHz
認証 CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920222 was added to Notepad.

Go to Notepad

Product 920222 was added to the cart.

Go to Web-Shop

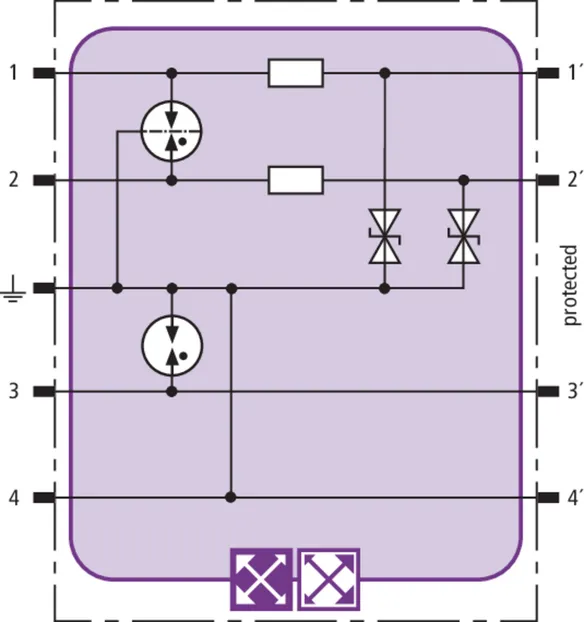

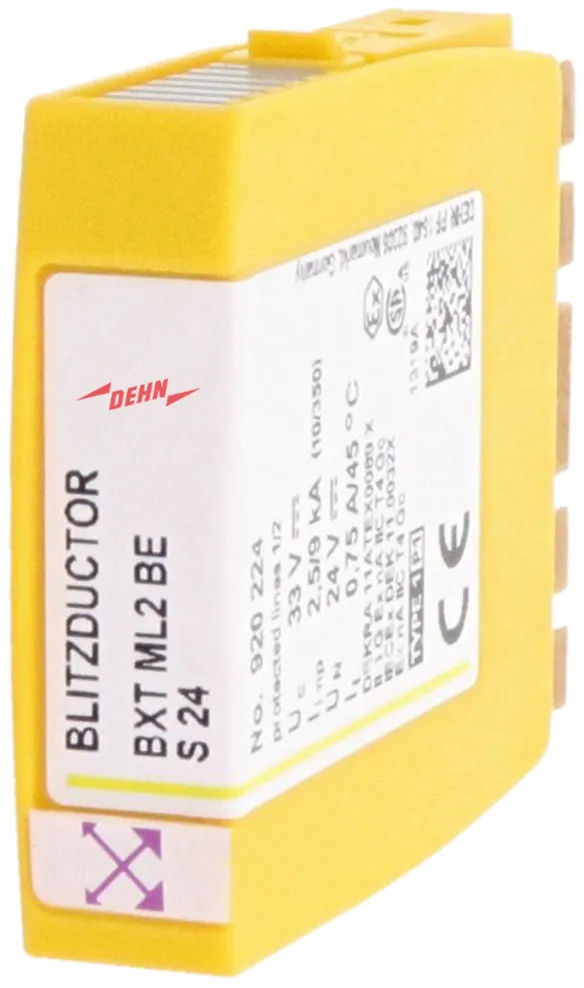

Part No. 920224 BXT ML2 BE S 24

GTIN 4013364117785, Customs tariff No. (EU): 85363010, Gross weight: 44.00 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML2 BE S 24 を搭載した複合型避雷器モジュール


2 本の単芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 33 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BE S 24
記事番号: 920224
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 33 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体-PG間のカットオフ周波数 (fG ) 6.8 MHz
認証 CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920224 was added to Notepad.

Go to Notepad

Product 920224 was added to the cart.

Go to Web-Shop

Part No. 920226 BXT ML2 BE S 36

GTIN 4013364142121, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 ピース

Images

Additional information

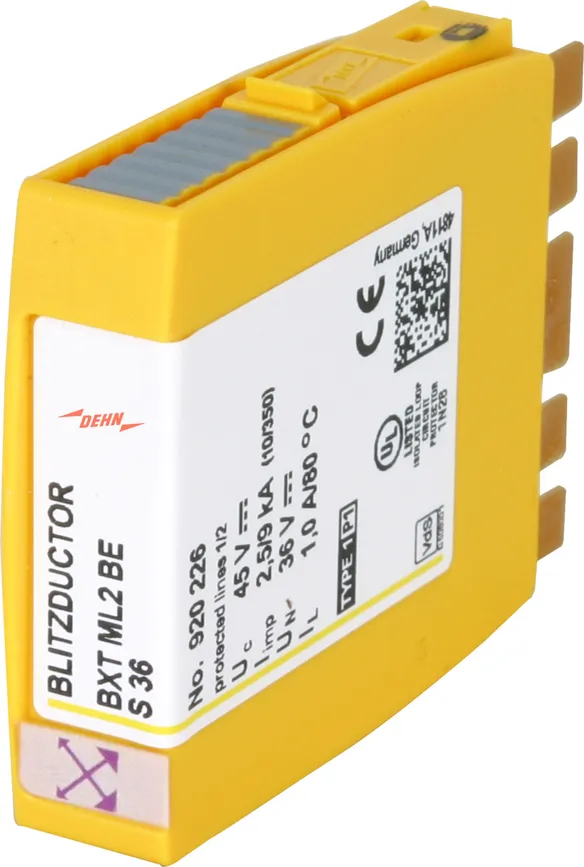

LifeCheck BLITZDUCTOR XT BXT ML2 BE S 36 を搭載した複合型避雷器モジュール


2 本の単芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 45 V
45 °C での定格電流: 1.8 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BE S 36
記事番号: 920226
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 45 V
45 °C での定格電流 (IL ) 1.8 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 0.43 オーム
導体-PG間のカットオフ周波数 (fG ) 3.8 MHz
認証 UL 497B, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920226 was added to Notepad.

Go to Notepad

Product 920226 was added to the cart.

Go to Web-Shop

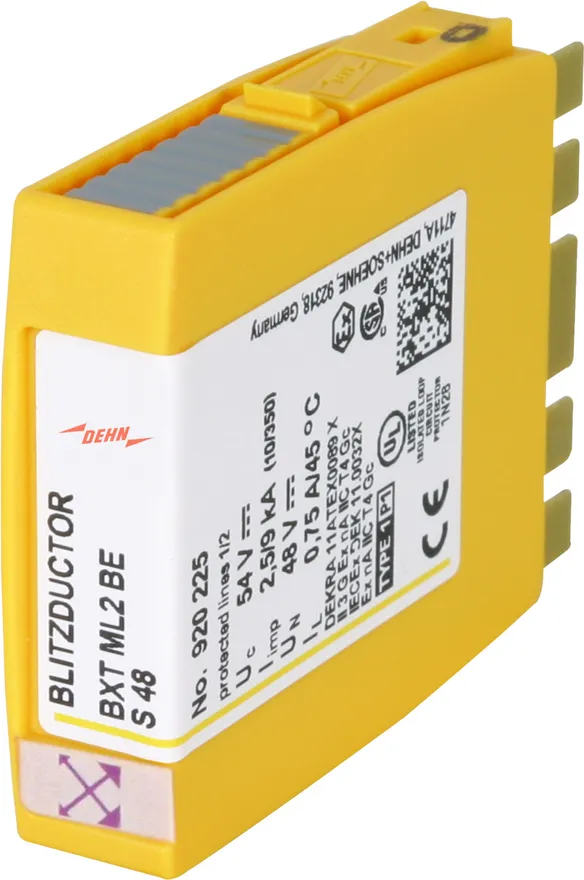

Part No. 920225 BXT ML2 BE S 48

GTIN 4013364118379, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML2 BE S 48 を搭載した複合型避雷器モジュール


2 本の単芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 54 V
45 °C での定格電流: 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BE S 48
記事番号: 920225
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 54 V
45 °C での定格電流 (IL ) 0.75 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.8 オーム
導体-PG間のカットオフ周波数 (fG ) 8.7 MHz
認証 CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920225 was added to Notepad.

Go to Notepad

Product 920225 was added to the cart.

Go to Web-Shop

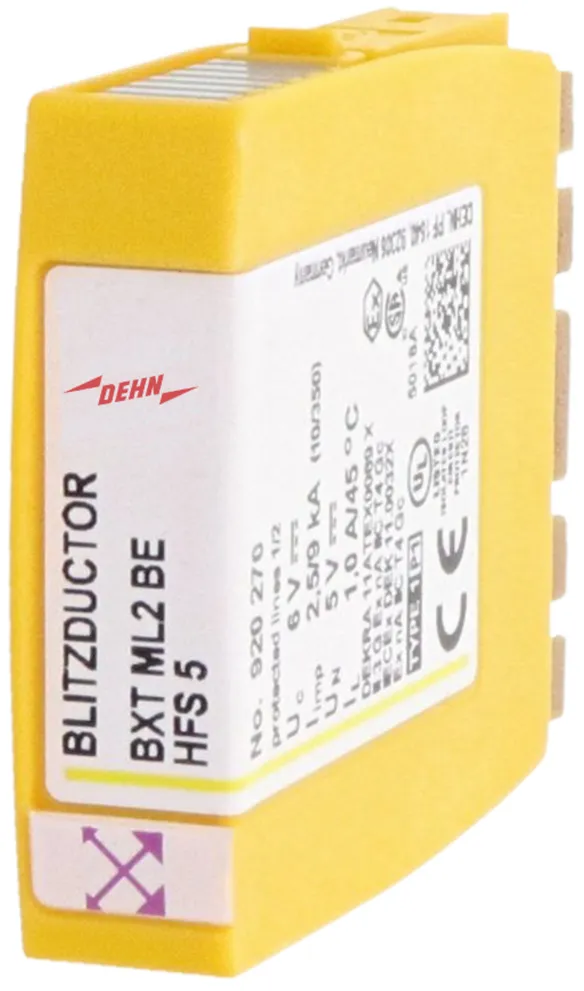

BXT ML2 BE HFS 5

RFID-LifeCheck が搭載された、省スペースな複合式避雷器保護モジュール。ガルバニック絶縁のない高周波伝送を含む 1 本の二重線を保護し、直接/間接シールド接地を選択可能。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 ピース

Images

Additional information

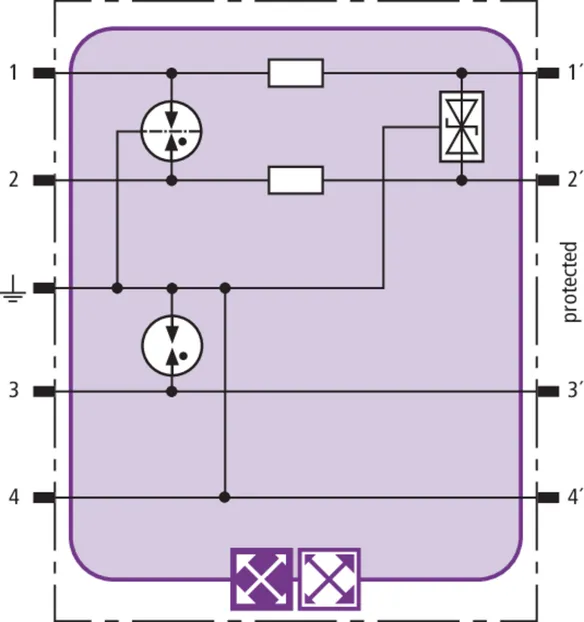

LifeCheck BLITZDUCTOR XT BXT ML2 BE HFS 5 を搭載した複合型避雷器モジュール


2 本の単芯導体（間接または直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BE HFS 5
記事番号: 920270
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体-PG間のカットオフ周波数 (fG ) 100.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920270 was added to Notepad.

Go to Notepad

Product 920270 was added to the cart.

Go to Web-Shop

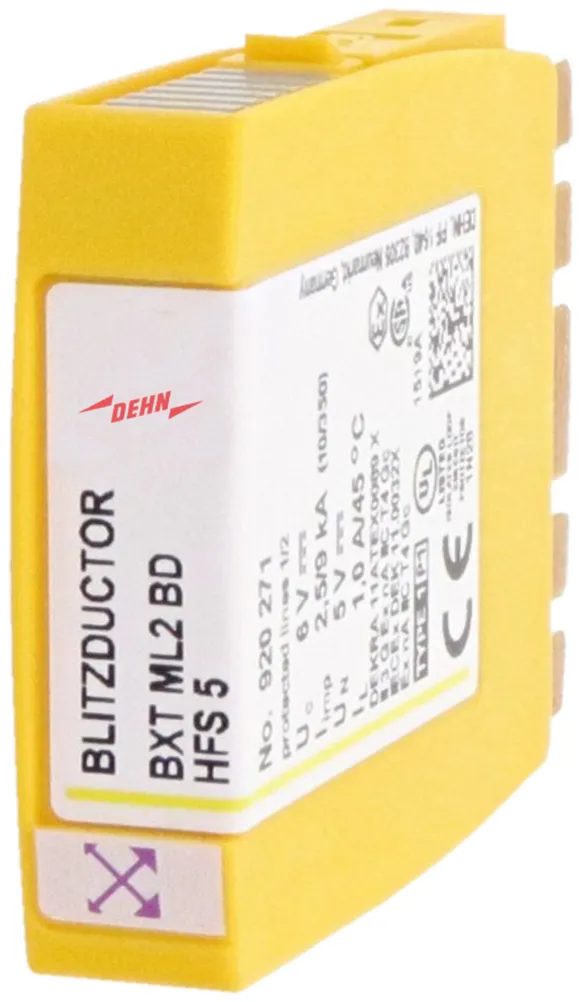

BXT ML2 BD HFS 5

RFID-LifeCheck が搭載された、省スペースな複合式避雷器保護モジュール。接地電位フリーの高周波バスシステムやビデオ伝送用 1 組の二重線を保護し、直接/間接シールド接地を選択可能。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML2 BD HFS 5 を搭載した複合型避雷器モジュール


1 対の二芯導体を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
高データレートに適し、間接または直接のシールド接地を選択可能。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 6.0 V
45 °C での定格電流: 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BD HFS 5
記事番号: 920271
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 6.0 V
45 °C での定格電流 (IL ) 1.0 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 1.0 オーム
導体間のカットオフ周波数 (fG ) 100.0 MHz
認証 CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920271 was added to Notepad.

Go to Notepad

Product 920271 was added to the cart.

Go to Web-Shop

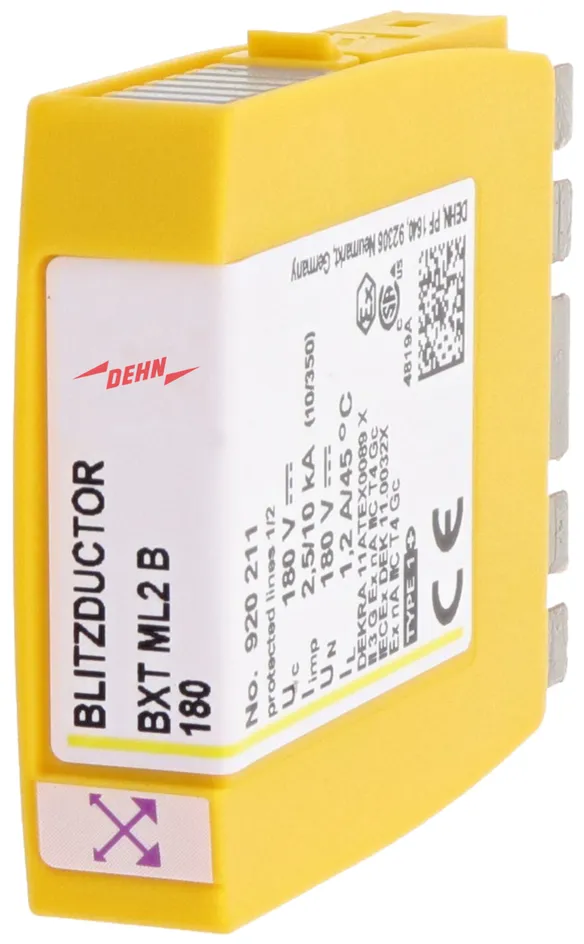

BXT ML2 B 180

省スペース 2 極雷電流避雷器モジュール RFID-LifeCheck と シールド接地を備え、ほぼ全ての用途に対応しています。下流の過電圧避雷器と併用可能 Q 同一またはより低い電圧レベルの複合型避雷器と併用可能です。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920211 BXT ML2 B 180

GTIN 4013364120570, Customs tariff No. (EU): 85363010, Gross weight: 30.40 g, PU: 1.00 ピース

Images

Additional information

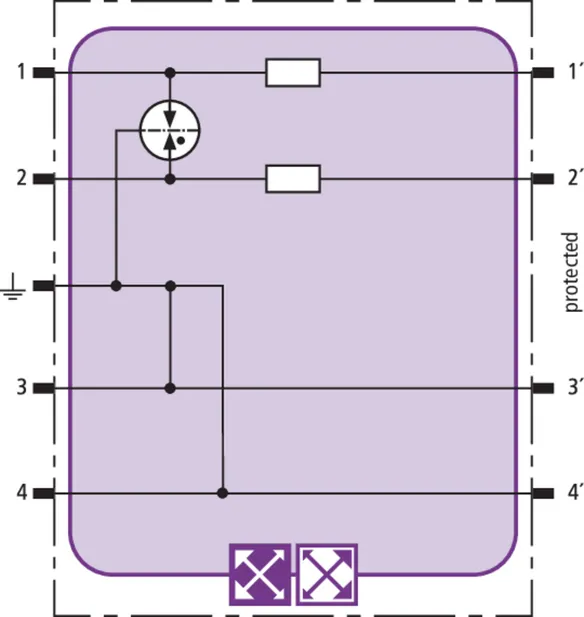

Life Check BLITZDUCTOR XT BXT ML2 B 180 を搭載した雷電流用避雷器モジュール


2 本の単芯導体を保護するための雷電流避雷器保護モジュール、クラスタイプ 1、BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 180 V
45 °C での定格電流: 1.2 A
D1 雷インパルス電流 (10/350 µs)、合計: 10 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 B 180
記事番号: 920211
or equivalent.

Certificates



Technical data

避雷器の等級 H
直流最高連続電圧 (UC ) 180 V
45 °C での定格電流 (IL ) 1.2 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 0.4 オーム
認証 CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920211 was added to Notepad.

Go to Notepad

Product 920211 was added to the cart.

Go to Web-Shop

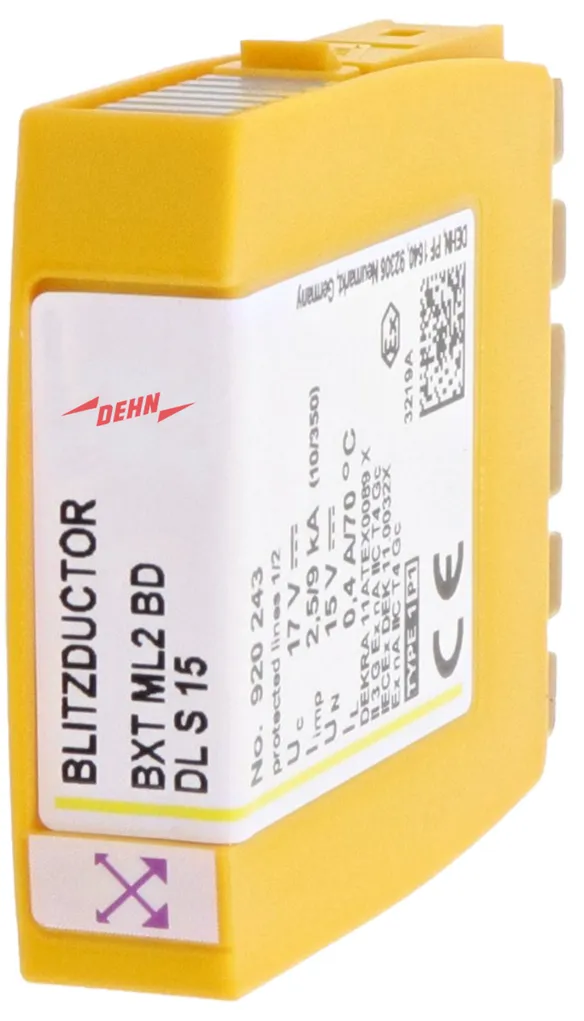

BXT ML2 BD DL S 15

RFID-LifeCheck が搭載された、省スペースな複合式避雷器保護モジュール。接地電位フリーの対称インターフェース用 1 対二重線の保護に最適（Dupline-Bus 要件に特化設計）、直接/間接シールド接地を選択可能。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, Customs tariff No. (EU): 85363010, Gross weight: 28.30 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT BXT ML2 BD DL S 15 を搭載した複合型避雷器モジュール



Dupline-Bus に特化して設計され、対称型インターフェースの 1 対の二重線（間接/直接のシールド接地を選択可能）を保護するための複合式避雷器保護モジュール、クラスタイプ 1 / P1、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
直流最高連続電圧: 17 V
70 °C での定格電流: 0.4 A
D1 雷インパルス電流 (10/350 µs)、合計: 9 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり: 2.5 kA

Brand: DEHN
タイプ: BXT ML2 BD DL S 15
記事番号: 920243
or equivalent.

Certificates



Technical data

避雷器の等級 M
直流最高連続電圧 (UC ) 17 V
70 °C での定格電流 (IL ) 0.4 A
D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 9 kA
C2 定格放電電流 (8/20 µs) 合計 (In ) 20 kA
導体あたりの直列インピーダンス 2.2 オーム
導体間のカットオフ周波数 (fG ) 2.7 MHz
認証 ATEX, IECEx, CSA & USA Hazloc, SIL
*) 詳細は www.dehn.de をご覧ください

Product 920243 was added to Notepad.

Go to Notepad

Product 920243 was added to the cart.

Go to Web-Shop

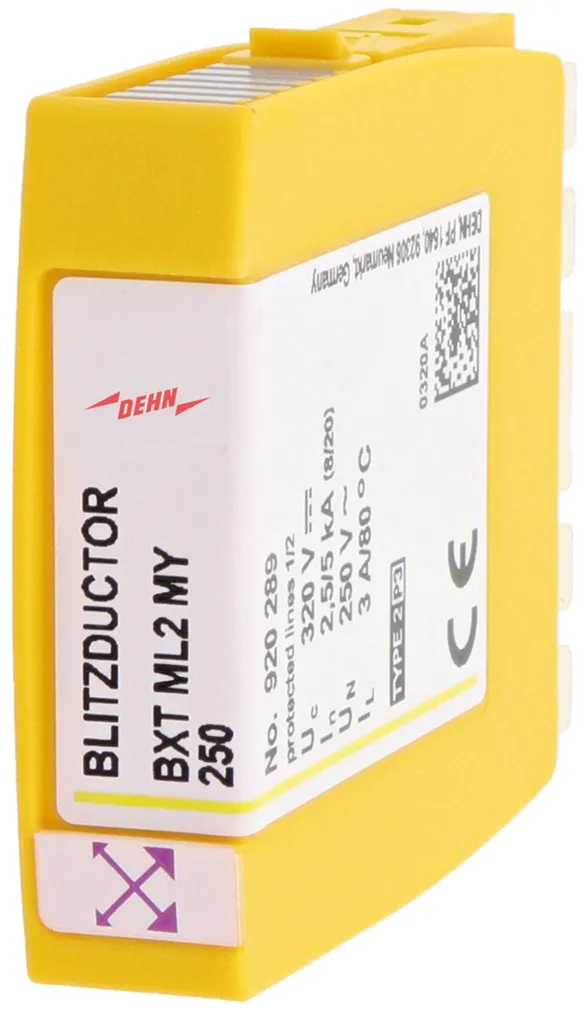

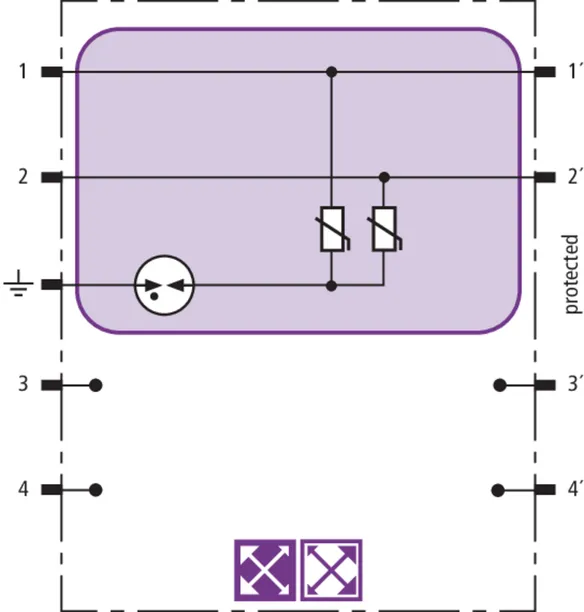

BXT ML2 MY 250

最大 250 V AC の多芯の信号インターフェースの 2 本の線を保護するための、RFID-LifeCheck 機能付き、省スペースな過電圧避雷器モジュール。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920289 BXT ML2 MY 250

GTIN 4013364135840, Customs tariff No. (EU): 85363010, Gross weight: 29.20 g, PU: 1.00 ピース

Images

Additional information

LifeCheck BLITZDUCTOR XT ML2 MY 250 を搭載した過電圧避雷器モジュール


ガルバニック絶縁された 1 つの対称インターフェースを保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P3 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
80℃ での定格電流: 3.0 A

Brand: DEHN
タイプ: BXT ML2 MY 250
記事番号: 920289
or equivalent.

Certificates



Technical data

避雷器の等級 V
直流最高連続電圧 導体間 (UC ) 620 V
直流最高連続電圧導体-PG (UC ) 320 V
80℃ での定格電流 (IL ) 3.0 A
C2 定格放電電流 (8/20 µs) 合計 (In ) 5 kA
導体間のカットオフ周波数 (fG ) 20.0 MHz
認証 SIL
*) 詳細は www.dehn.de をご覧ください

Product 920289 was added to Notepad.

Go to Notepad

Product 920289 was added to the cart.

Go to Web-Shop

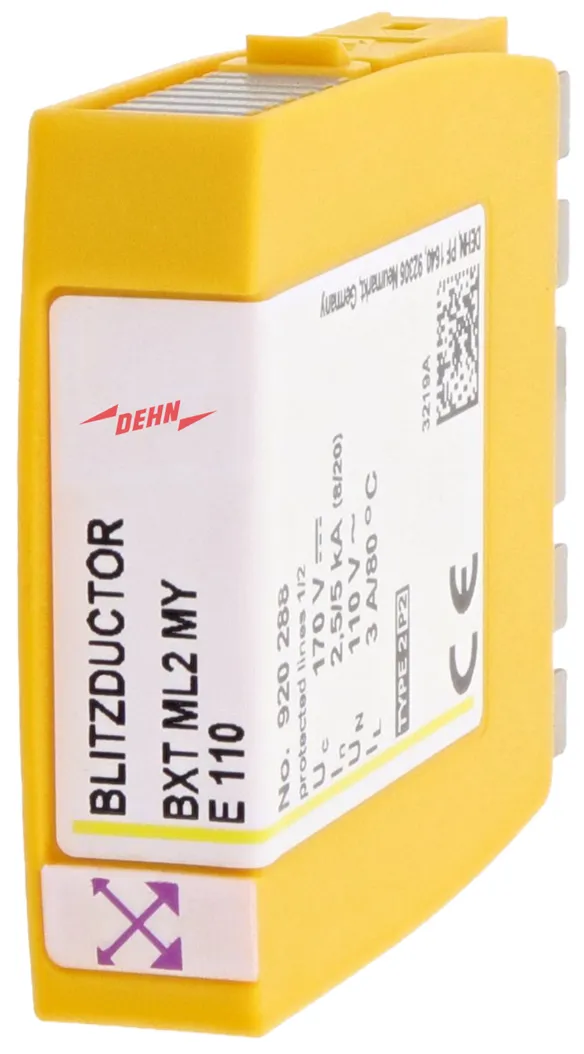

BXT ML2 MY E 110

多芯の信号インターフェースの 2 本の線を保護するための、RFID-LifeCheck 機能付き、省スペースな過電圧避雷器モジュール。LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920288 BXT ML2 MY E 110

GTIN 4013364137363, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 ピース

Images

Additional information

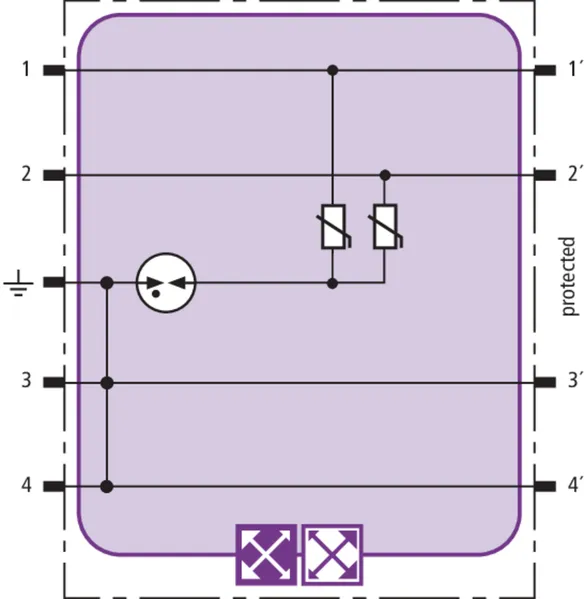

LifeCheck BLITZDUCTOR XT ML2 MY E 110 を搭載した避雷器モジュール


ガルバニック絶縁された 2 つの対称インターフェースを保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P2 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
ベース部 BXT BAS / BSP BAS 4 ベース部に挿入可能です。
80℃ での定格電流: 3.0 A

Brand: DEHN
タイプ: BXT ML2 MY E 110
記事番号: 920288
or equivalent.

Certificates



Technical data

避雷器の等級 U
直流最高連続電圧 導体間 (UC ) 170 V
直流最高連続電圧導体-PG (UC ) 85 V
80℃ での定格電流 (IL ) 3.0 A
C2 定格放電電流 (8/20 µs) 合計 (In ) 5 kA
導体あたりの直列インピーダンス 0 オーム
導体間のカットオフ周波数 (fG ) 4.5 MHz
認証 SIL
*) 詳細は www.dehn.de をご覧ください

Product 920288 was added to Notepad.

Go to Notepad

Product 920288 was added to the cart.

Go to Web-Shop
back to top
