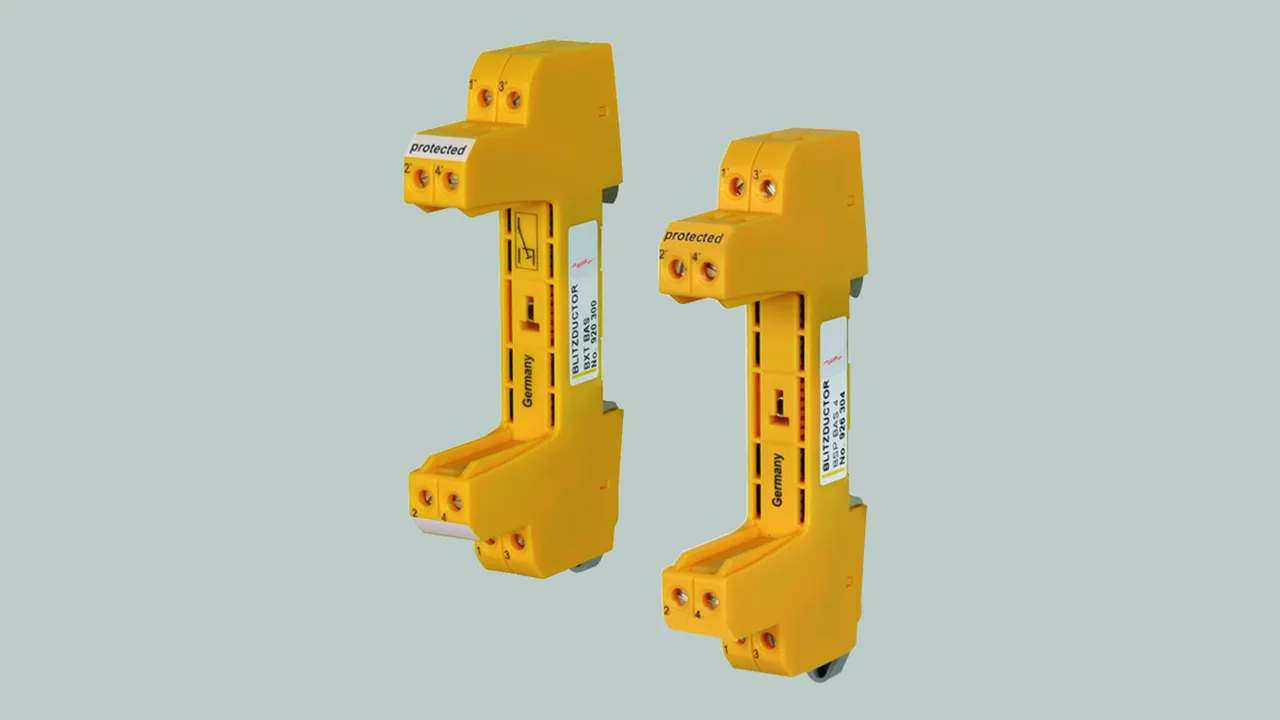

BLITZDUCTOR – ベース部品

  • BLITZDUCTOR XT/XTU/SP シリーズの避雷器モジュール用汎用ベース部品
  • 避雷器モジュールを取り外した状態での信号絶縁の有無にかかわらず、2 種類のベース部品
  • 最大 4 本のワイヤを接続可能

BXT BAS

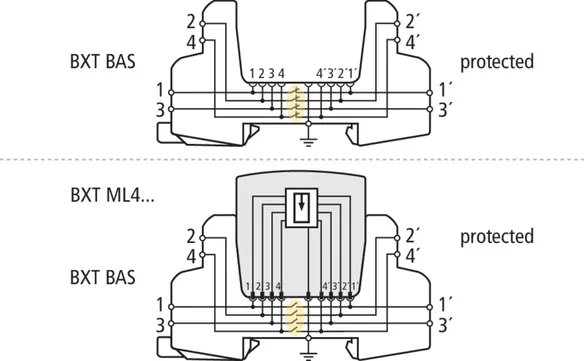

BLITZDUCTOR XT ベースユニットは、非常に省スペースで、4 極汎用貫通端子であり、避雷器モジュールの固定に対応しています。避雷器モジュールを取り外した状態でも信号の分離は行われません。避雷器モジュールは、スナップオン留め具により、DINレール用取付脚を介して安全に接地されます。ベース部には保護回路のコンポーネントがないため、保守作業は避雷器モジュールでのみ実行可能です。

1 Product

Part No. 920300 BXT BAS

GTIN 4013364109179, Customs tariff No. (EU): 85369010, Gross weight: 46.00 g, PU: 1.00 ピース

Images

Additional information

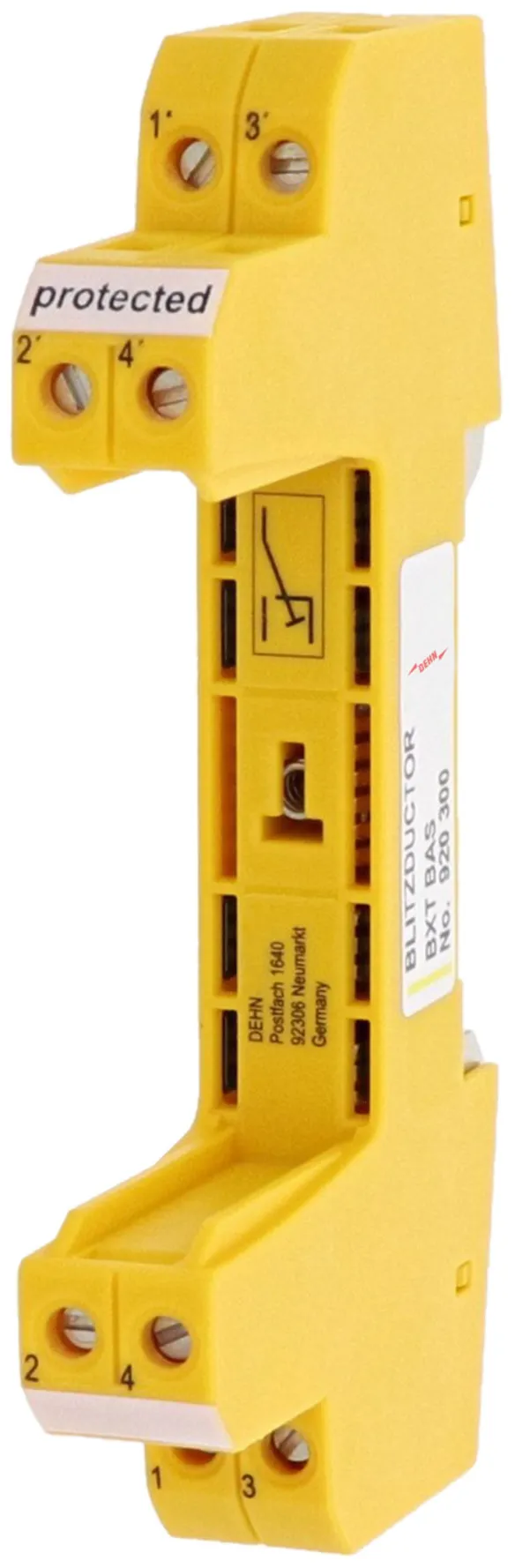

BLITZDUCTOR XT ベースユニット BXT BAS
Blitzductor XT/SP/XTU モジュール用フィードスルー端子としてのベース部
モジュールを取り外した状態での信号遮断無し

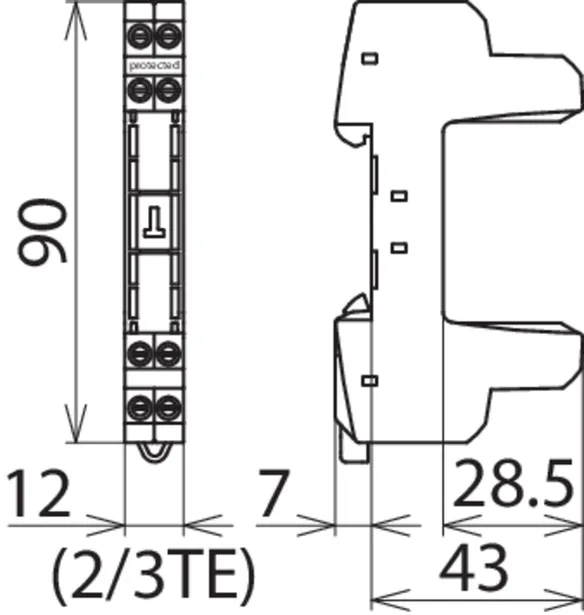

施工幅 12 mm (2/3 TE)
接続用断面積（細芯線）: 0.08-2.5 mm2
接地経由: 35 mm DIN レール（EN 60715 準拠）

Brand: DEHN
タイプ: BXT BAS
記事番号: 920300
or equivalent.

Certificates



Technical data

取付方法 35 mm DIN レール（EN 60715 準拠）
接続用断面積（単芯線） 0.08-4 mm2
接続用断面積（細芯線） 0.08-2.5 mm2
締付トルク（接続端子） 0.4 Nm
接地経由 35 mm DIN レール（EN 60715 準拠）
認証 CSA, UL 497B, ATEX, IECEx, CCC *)
*) 承認された避雷器モジュールとの組み合わせのみ

Product 920300 was added to Notepad.

Go to Notepad

Product 920300 was added to the cart.

Go to Web-Shop

BSP BAS 4

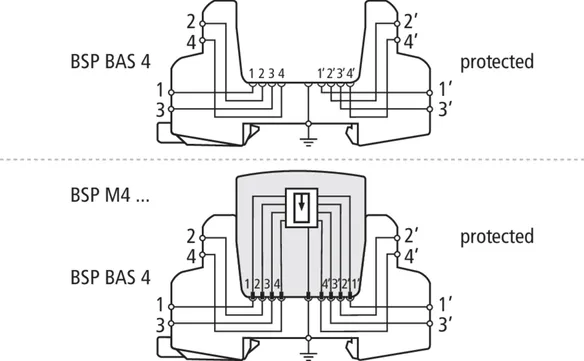

BLITZDUCTOR SP ベースユニットは、非常に省スペースで、4 極汎用貫通端子であり、避雷器モジュールの固定に対応しています。避雷器モジュールを取り外した状態で信号を分離します。避雷器モジュールは、スナップオン留め具により、DINレール用取付脚を介して安全に接地されます。ベース部には保護回路のコンポーネントがないため、保守作業は避雷器モジュールでのみ実行可能です。

1 Product

Part No. 926304 BSP BAS 4

GTIN 4013364157125, Customs tariff No. (EU): 85369010, Gross weight: 54.00 g, PU: 1.00 ピース

Images

Additional information

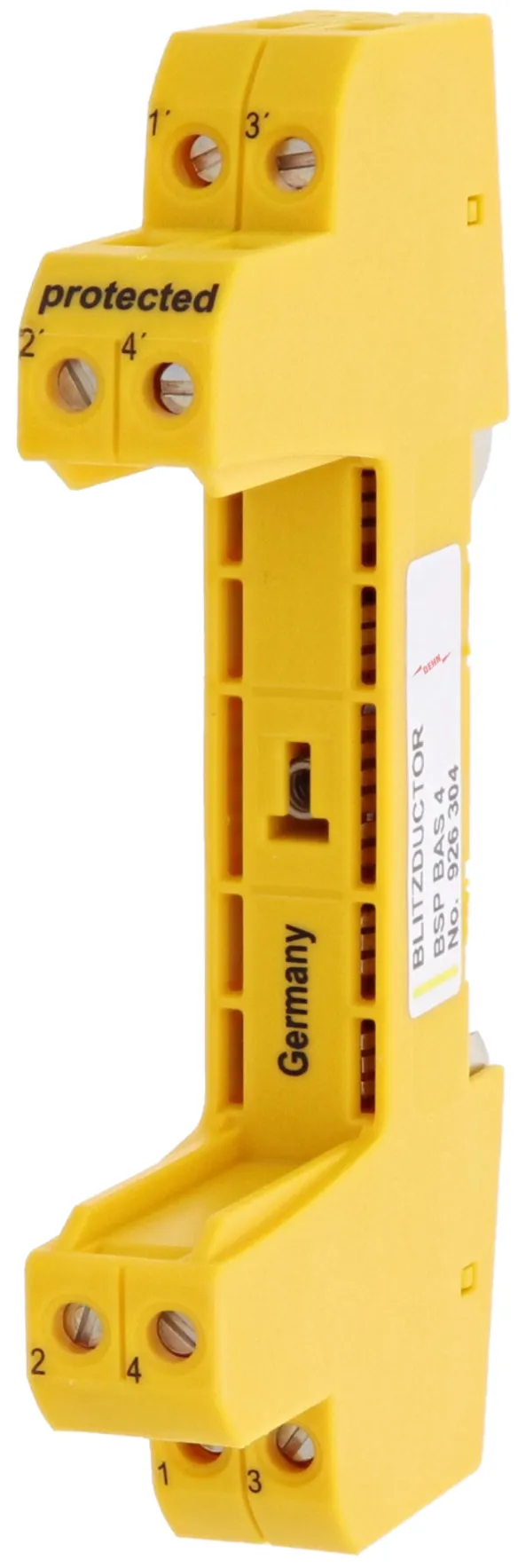

BLITZDUCTOR SP ベースユニット BSP BAS 4


Blitzductor XT/SP/XTU モジュール用フィードスルー端子としてのベース部。モジュールを取り外した状態での信号を分離します
施工幅 12 mm (2/3 TE)
接続用断面積（細芯線）: 0.08-2.5 mm2
接地経由: 35 mm DIN レール（EN 60715 準拠）

Brand: DEHN
タイプ: BSP BAS 4
記事番号: 926304
or equivalent.

Certificates



Technical data

取付方法 35 mm DIN レール（EN 60715 準拠）
接続用断面積（単芯線） 0.08-4 mm2
接続用断面積（細芯線） 0.08-2.5 mm2
締付トルク（接続端子） 0.4 Nm
接地経由 35 mm DIN レール（EN 60715 準拠）
認証 UL 497B, CSA *)
*) 承認された避雷器モジュールとの組み合わせのみ
