DEHNprotector – 複合型避雷器

端末機器の電源側およびデータ側の複合型過電圧保護装置
TV・衛星放送機器、電話設備、イーサネット機器の保護に対応
光学式操作および欠陥表示
簡単な設置で後付けが容易

Details

DPRO 230 TV

テレビ、ラジオ、SAT 受信機の電源側と空中線側を保護する複合過電圧避雷器。光学式操作、欠陥表示および内蔵のチャイルドセーフティ機能を搭載。

1 Product

Part No. 909300 DPRO 230 TV

GTIN 4013364117723, Customs tariff No. (EU): 85363010, Gross weight: 241.20 g, PU: 1.00 ピース

Images

Additional information

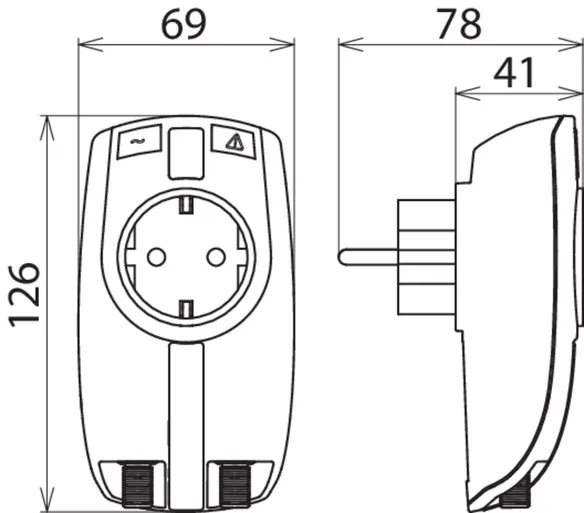

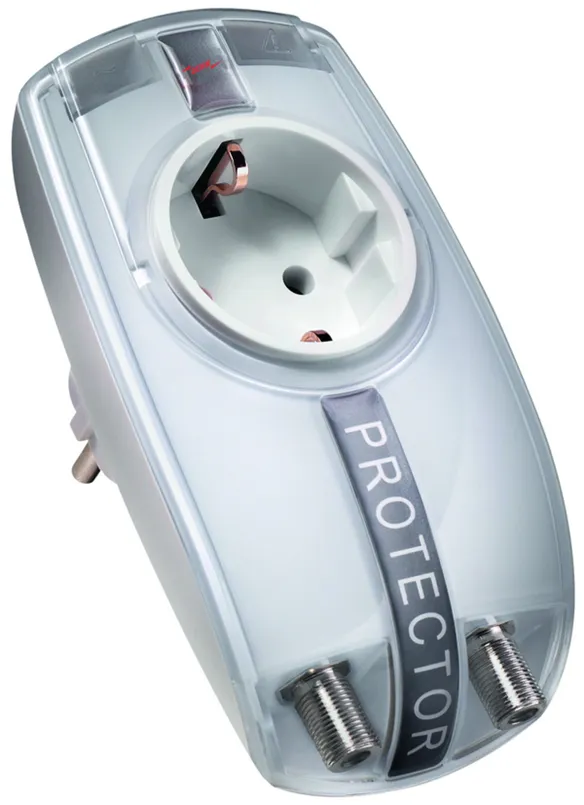

複合式過電圧保護装置 DEHNprotector DPRO 230 TV
過電圧保護アダプター

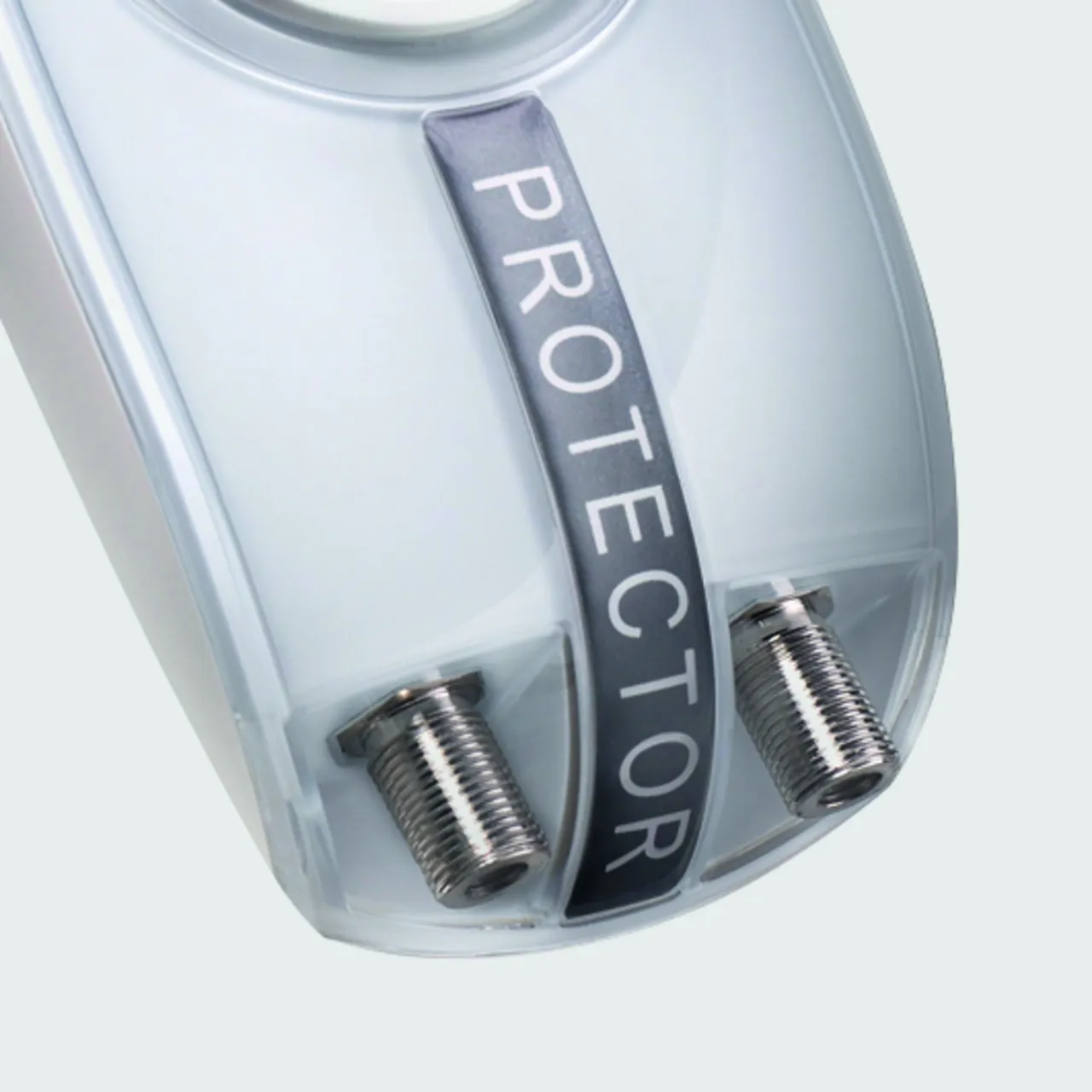

テレビ、ラジオ、ビデオ機器の電源側およびアンテナ側を統合的に保護するタイプで、F 型ソケットから IEC コネクタへのアダプター付き。
EN61643-11 および -21 に準拠したテスト済み。

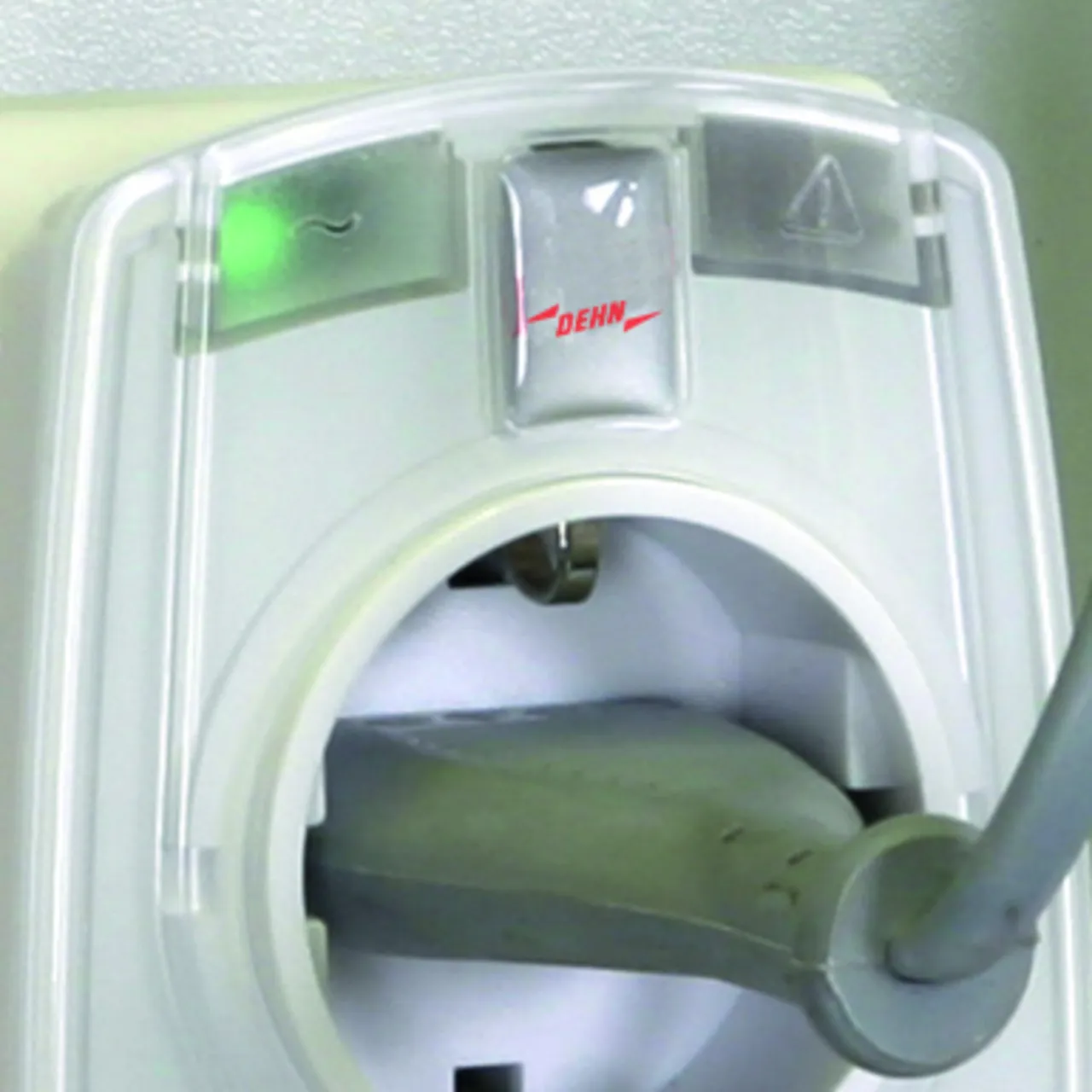

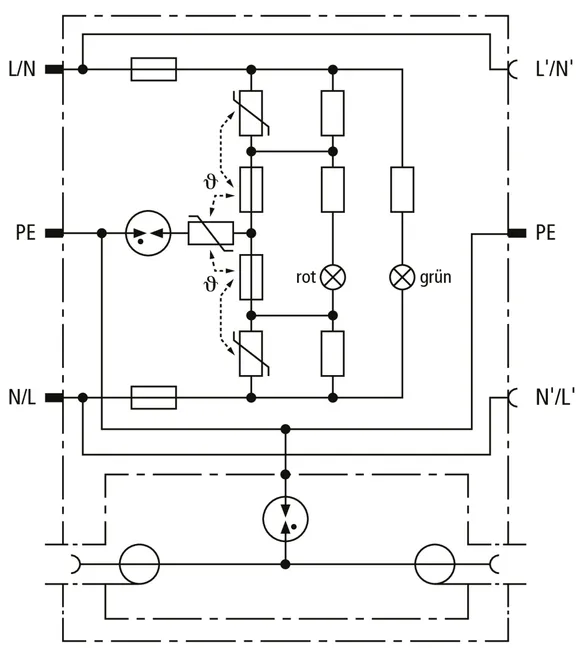

監視装置を内蔵した保護回路と、光学式動作・故障状態インジケータを搭載しています。
エネルギー側：タイプ 3
データ側：タイプ 2
入力/出力接続: F ソケット / F ソケット

Brand: DEHN
タイプ: DPRO 230 TV
記事番号: 909300
or equivalent.

Certificates

Technical data

データ側の保護
避雷器の等級	B
直流最高連続電圧 (U_C )	60 V
C2 定格放電電流 (8/20 µs) 導体-シールド (PE) (I_n )	5 kA
挿入損失 0-2400 MHz	≤ 1.5 dB
入力/出力接続	F ソケット / F ソケット
エネルギー側の保護機能
SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 3 / クラス III
交流最高連続電圧 (U_C )	255 V (50 / 60 Hz)
総放電電流 (8/20 µs) [L+N-PE] (I_合計 )	5 kA
保護レベル [L-N] (U_P )	≤ 1.35 kV
最大主電源側過電流保護	16 A gL/gG または B 16 A

データ側の保護
避雷器の等級	B
直流最高連続電圧 (U_C )	60 V
C2 定格放電電流 (8/20 µs) 導体-シールド (PE) (I_n )	5 kA
1 kV/µs C3 における導体-シールド (PE) 間の保護レベル (U_P )	≤ 600 V
挿入損失 0-2400 MHz	≤ 1.5 dB
動作温度範囲 (T_U )	-25 °C ～ +40 °C
保護等級	IP 20
入力/出力接続	F ソケット / F ソケット
接地経由	保護導体接続
ハウジング素材	熱可塑性プラスチック、UL 94 V-2
色	純白
試験基準	IEC 61643-21 / EN 61643-21
エネルギー側の保護機能
SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 3 / クラス III
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	255 V (50 / 60 Hz)
定格負荷電流 AC (I_L )	16 A
公称放電電流 (8/20 µs) (I_n )	3 kA
総放電電流 (8/20 µs) [L+N-PE] (I_合計 )	5 kA
複合衝撃 (U_OC )	6 kV
複合衝撃 [L+N-PE] (U_OC_合計 )	10 kV
保護レベル [L-N] (U_P )	≤ 1.35 kV
保護レベル [L/N-PE] (U_P )	≤ 1.5 kV
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [L/N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	16 A gL/gG または B 16 A
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	1 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [L/N-PE] (U_T) – 特徴	335 V / 120 分 – 耐久性
TOV 電圧 [L/N-PE] (U_T) – 特徴	440 V / 5 秒 – 耐久性
TOV 電圧 [L+N-PE] (U_T) – 特徴	1200 V + U_REF / 200 ミリ秒 – 安全故障
故障報告	赤色のランプ
操作ディスプレイ	緑色のランプ
ポート数	1
取付	保護接点プラグシステム DIN 49440 / DIN 49441
試験基準	EN 61643-11

Product 909300 was added to Notepad.

Go to Notepad

Product 909300 was added to the cart.

Go to Web-Shop

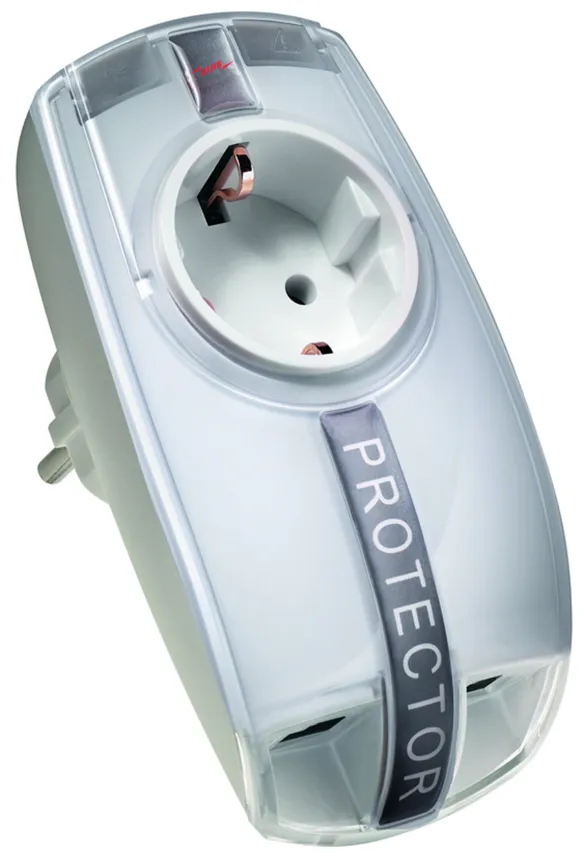

DPRO 230 NT

デジタルネットワーク終端装置 NT（IP 電話）の電源側およびデータ側の両方を保護するための複合型過電圧保護装置。特に、VVDSL や G.fast（最大 1 Gbit/s）までの通信インターフェース向けに設計されています。エネルギー側では、光学式操作、欠陥表示および内蔵のチャイルドセーフティ機能を搭載しています。

1 Product

Part No. 909310 DPRO 230 NT

GTIN 4013364117747, Customs tariff No. (EU): 85363010, Gross weight: 258.60 g, PU: 1.00 ピース

Images

Additional information

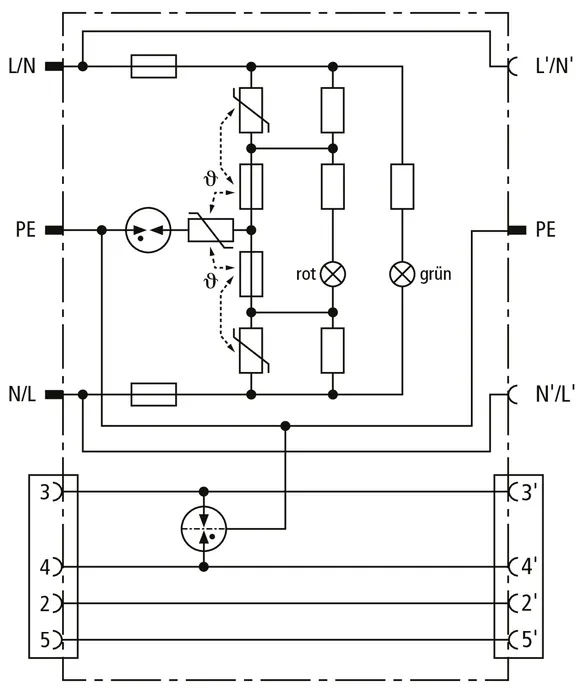

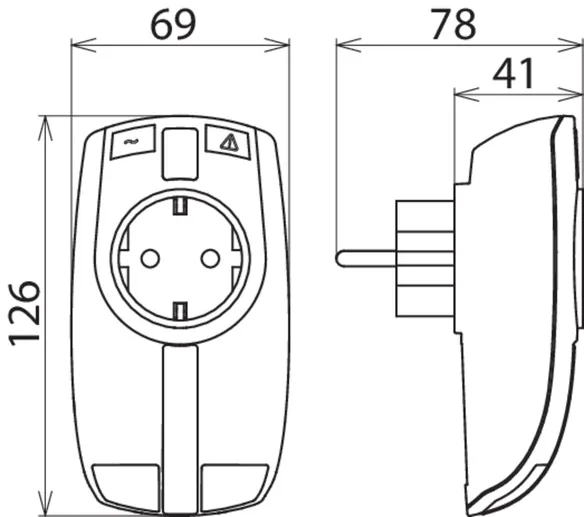

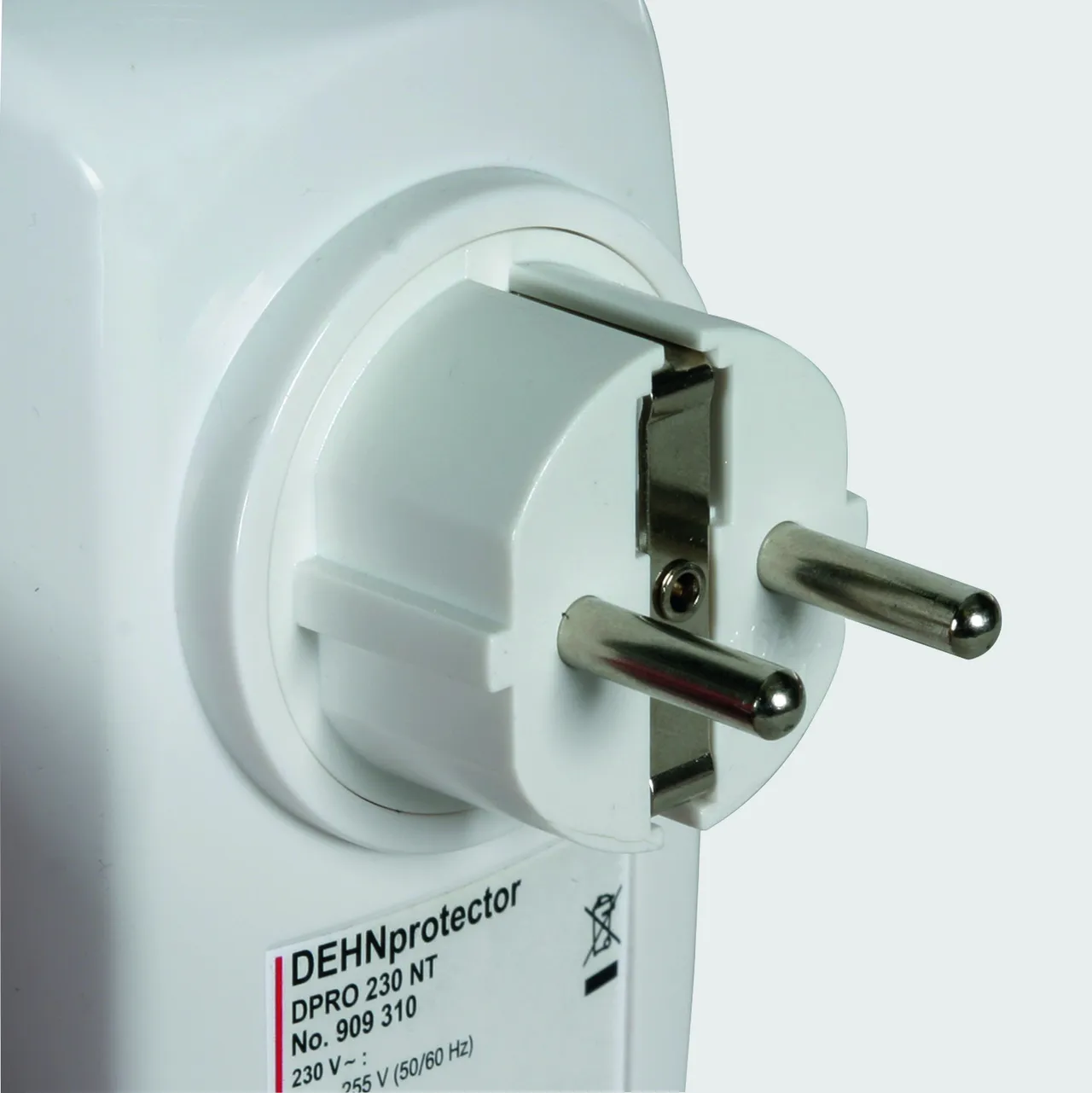

複合式過電圧保護装置 DEHNprotector DPRO 230 NT
過電圧保護アダプター

エネルギー側および入力インターフェース (Uk0) を対象とした複合型保護機能付き

デジタルネットワーク終端装置 NT、および電話機・ファクス機。RJ11/RJ12 および TAE 接続に適している付属品を含んでいます。
EN61643-11 および -21 に準拠したテスト済み。

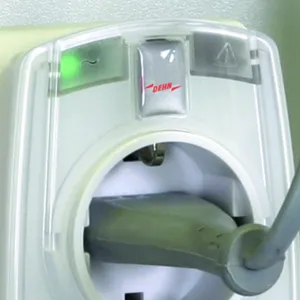

監視装置を内蔵した保護回路と、光学式動作・故障状態インジケータを搭載しています。
エネルギー側：タイプ 3
データ側：タイプ 2/P1
入力/出力接続: RJ12 ソケット / RJ12 ソケット
占有率: 3/4

Brand: DEHN
タイプ: DPRO 230 NT
記事番号: 909310
or equivalent.

Certificates

Technical data

データ側の保護
避雷器の等級	Q
直流最高連続電圧 (U_C )	180 V
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 各導体あたり (I_n )	2.5 kA
カットオフ周波数 (f_G )	220 MHz
入力/出力接続	RJ12 ソケット / RJ12 ソケット
エネルギー側の保護機能
SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 3 / クラス III
交流最高連続電圧 (U_C )	255 V (50 / 60 Hz)
総放電電流 (8/20 µs) [L+N-PE] (I_合計 )	5 kA
保護レベル [L-N] (U_P )	≤ 1.35 kV
最大主電源側過電流保護	B 16 A

データ側の保護
避雷器の等級	Q
直流最高連続電圧 (U_C )	180 V
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 各導体あたり (I_n )	2.5 kA
I における導体間の保護レベル_nC2 (U_P )	≤ 500 V
I における導体-PE間の保護レベル_nC2 (U_P )	≤ 500 V
1 kV/µs C3 における導体間の保護レベル (U_P )	≤ 500 V
1 kV/µs C3 における導体-PE 間の保護レベル (U_P )	≤ 500 V
カットオフ周波数 (f_G )	220 MHz
動作温度範囲 (T_U )	-25 °C ～ +40 °C
保護等級	IP 20
入力/出力接続	RJ12 ソケット / RJ12 ソケット
占有率	3/4
接地経由	保護導体接続
ハウジング素材	熱可塑性プラスチック、UL 94 V-2
色	純白
試験基準	IEC 61643-21 / EN 61643-21
エネルギー側の保護機能
SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 3 / クラス III
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	255 V (50 / 60 Hz)
定格負荷電流 AC (I_L )	16 A
公称放電電流 (8/20 µs) (I_n )	3 kA
総放電電流 (8/20 µs) [L+N-PE] (I_合計 )	5 kA
複合衝撃 (U_OC )	6 kV
複合衝撃 [L+N-PE] (U_OC_合計 )	10 kV
保護レベル [L-N] (U_P )	≤ 1.35 kV
保護レベル [L/N-PE] (U_P )	≤ 1.5 kV
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [L/N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	B 16 A
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	1 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [L/N-PE] (U_T) – 特徴	335 V / 120 分 – 耐久性
TOV 電圧 [L/N-PE] (U_T) – 特徴	440 V / 5 秒 – 耐久性
TOV 電圧 [L+N-PE] (U_T) – 特徴	1200 V + U_REF / 200 ミリ秒 – 安全故障
故障報告	赤色のランプ
操作ディスプレイ	緑色のランプ
ポート数	1
取付	保護接点プラグシステム DIN 49440 / DIN 49441
試験基準	EN 61643-11

Product 909310 was added to Notepad.

Go to Notepad

Product 909310 was added to the cart.

Go to Web-Shop

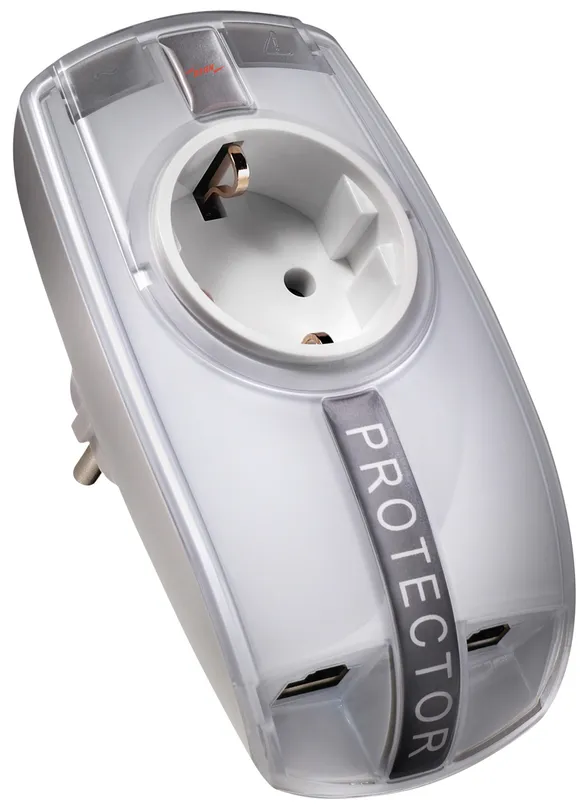

DPRO 230 LAN100

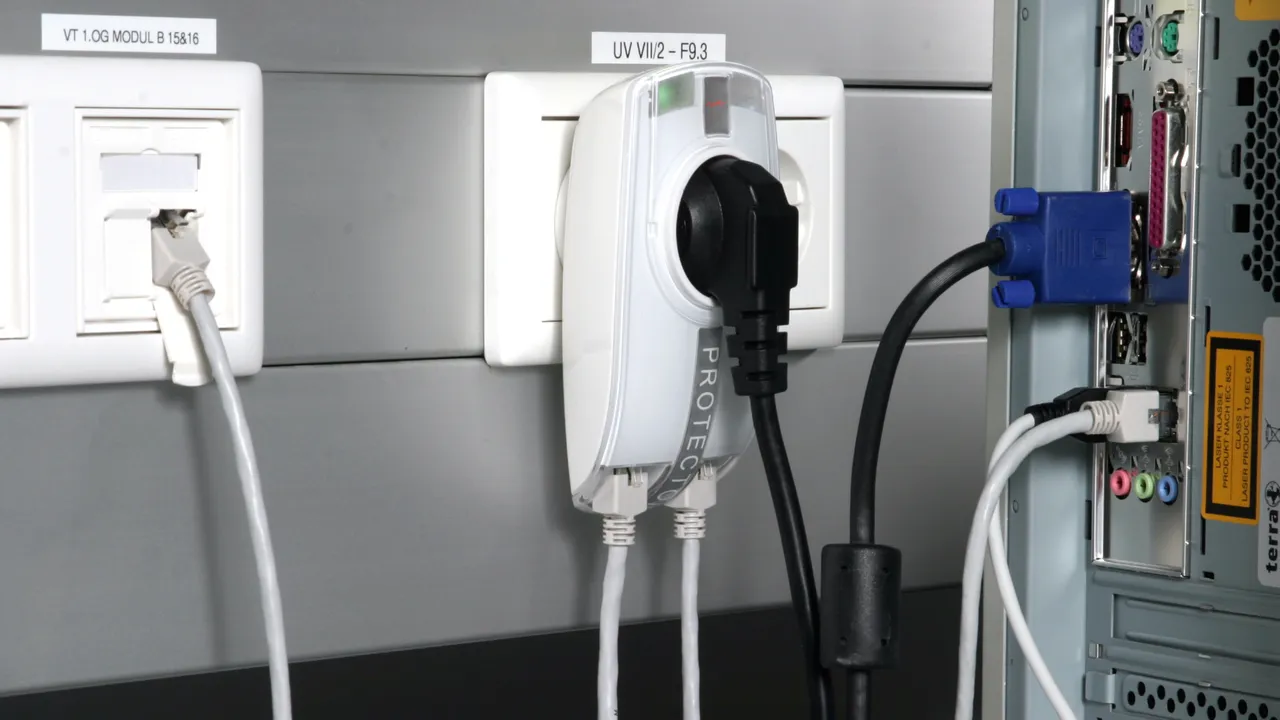

LAN 機器を保護するための、電源側およびデータ入力側を統合的に保護する過電圧保護装置。イーサネットのピン割り当てのためのすべてのワイヤーペアの保護回路。
EN 50173 準拠の「チャネル・クラス D」の要件を満たしているため、1000 Base-T（ギガビットイーサネット）に適しています。
光学式操作、欠陥表示および内蔵のチャイルドセーフティ機能を搭載。

1 Product

Part No. 909321 DPRO 230 LAN100

GTIN 4013364126152, Customs tariff No. (EU): 85363010, Gross weight: 271.00 g, PU: 1.00 ピース

Images

Additional information

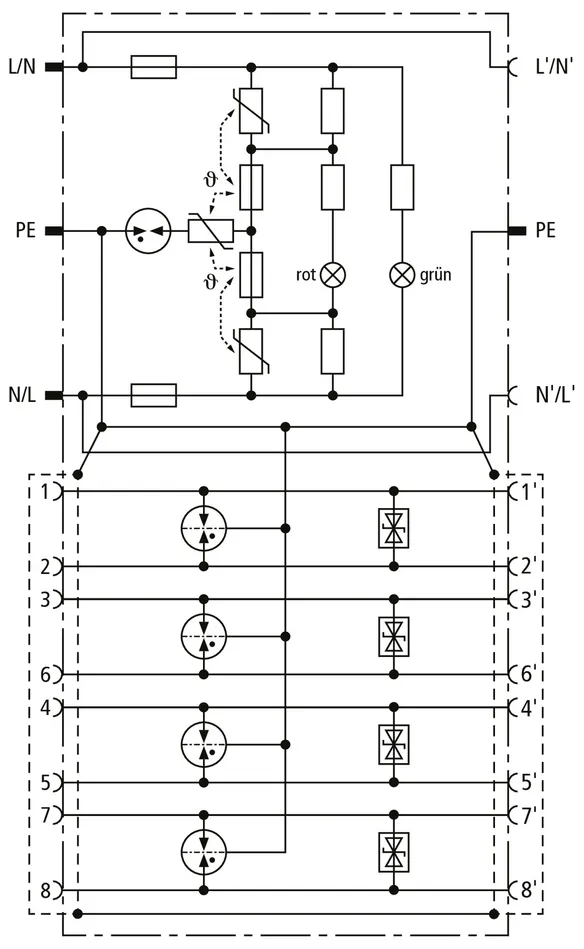

複合式過電圧保護装置 DEHNprotector DPRO 230 LAN100
過電圧保護アダプター

イーサネット 100BaseT 対応の LAN 機器の電源側とデータ入力側を統合的に保護するタイプで、1.5m のシールド付き Cat 5e パッチケーブルが付属。
EN61643-11 および -21 に準拠したテスト済み。

監視装置を内蔵した保護回路と、光学式動作・故障状態インジケータを搭載しています。
エネルギー側：タイプ 3
データ側：タイプ 2/P1
入力/出力接続: シールド付き RJ45 ソケット/シールド付き RJ45 ソケット
占有率: 1/2、3/6、4/5、7/8

Brand: DEHN
タイプ: DPRO 230 LAN100
記事番号: 909321
or equivalent.

Certificates

Technical data

データ側の保護
避雷器の等級	Q
直流最高連続電圧 (U_C )	3.3 V
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	0.5 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	10 kA
カットオフ周波数 (f_G )	180 MHz
入力/出力接続	シールド付き RJ45 ソケット/シールド付き RJ45 ソケット
エネルギー側の保護機能
SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 3 / クラス III
交流最高連続電圧 (U_C )	255 V (50 / 60 Hz)
総放電電流 (8/20 µs) [L+N-PE] (I_合計 )	5 kA
保護レベル [L-N] (U_P )	≤ 1.25 kV
最大主電源側過電流保護	B 16 A

データ側の保護
避雷器の等級	Q
直流最高連続電圧 (U_C )	3.3 V
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	0.5 kA
C2 定格放電電流 (8/20 µs) 導体間 (I_n )	150 A
C2 定格放電電流 (8/20 µs) 導体-PE (I_n )	2.5 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	10 kA
I における導体間の保護レベル_nC2 (U_P )	≤ 30 V
I における導体-PE間の保護レベル_nC2 (U_P )	≤ 550 V
1 kV/µs C3 における導体間の保護レベル (U_P )	30 V
1 kV/µs C3 における導体-PE 間の保護レベル (U_P )	≤ 550 V
カットオフ周波数 (f_G )	180 MHz
動作温度範囲 (T_U )	-25 °C ～ +40 °C
保護等級	IP 20
入力/出力接続	シールド付き RJ45 ソケット/シールド付き RJ45 ソケット
占有率	1/2、3/6、4/5、7/8
接地経由	保護導体接続
ハウジング素材	熱可塑性プラスチック、UL 94 V-2
色	純白
試験基準	IEC 61643-21 / EN 61643-21
エネルギー側の保護機能
SPD、EN 61643-11 / IEC 61643-11 に準拠	タイプ 3 / クラス III
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	255 V (50 / 60 Hz)
定格負荷電流 AC (I_L )	16 A
公称放電電流 (8/20 µs) (I_n )	3 kA
総放電電流 (8/20 µs) [L+N-PE] (I_合計 )	5 kA
複合衝撃 (U_OC )	6 kV
複合衝撃 [L+N-PE] (U_OC_合計 )	10 kV
保護レベル [L-N] (U_P )	≤ 1.25 kV
保護レベル [L/N-PE] (U_P )	≤ 1.5 kV
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [L/N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	B 16 A
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	1 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [L/N-PE] (U_T) – 特徴	335 V / 120 分 – 耐久性
TOV 電圧 [L/N-PE] (U_T) – 特徴	440 V / 5 秒 – 耐久性
TOV 電圧 [L+N-PE] (U_T) – 特徴	1200 V + U_REF / 200 ミリ秒 – 安全故障
故障報告	赤色のランプ
操作ディスプレイ	緑色のランプ
ポート数	1
取付	保護接点プラグシステム DIN 49440 / DIN 49441
試験基準	EN 61643-11
