BLITZDUCTOR XT Ex (i) – 避雷器モジュール

本質安全防爆仕様の測定回路およびバスシステム向けの過電圧避雷器

2 極、3 極、4 極インターフェースの最大放電容量
保護レベルが低く、端末機器の保護にも適応
多くの認証を取得：ATEX, IECEx, CSA Hazloc

避雷器は、保護モジュールとベース部に分離可能

力を使わず、簡単にモジュールを交換可能
すべての保護部品を保護モジュール内に統合
RFID-LifeCheck 機能を内蔵し、避雷器の予防保全監視に対応

実用性と美しさを兼ね備えた機器デザイン

接地一体型の DIN レール取付対応

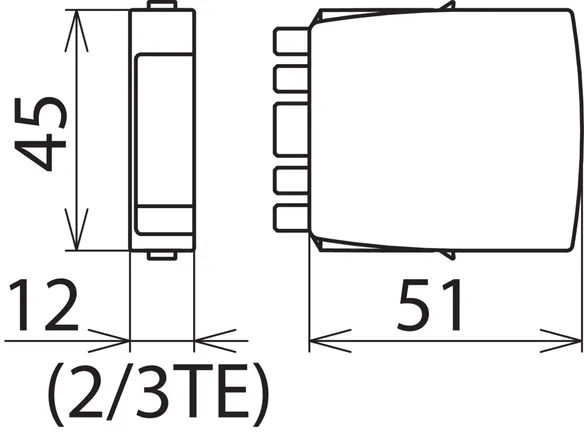

最小限の設置スペース：幅 12mm で 2 つの二重線に対応
安全運転のための振動・衝撃テスト済み

Details

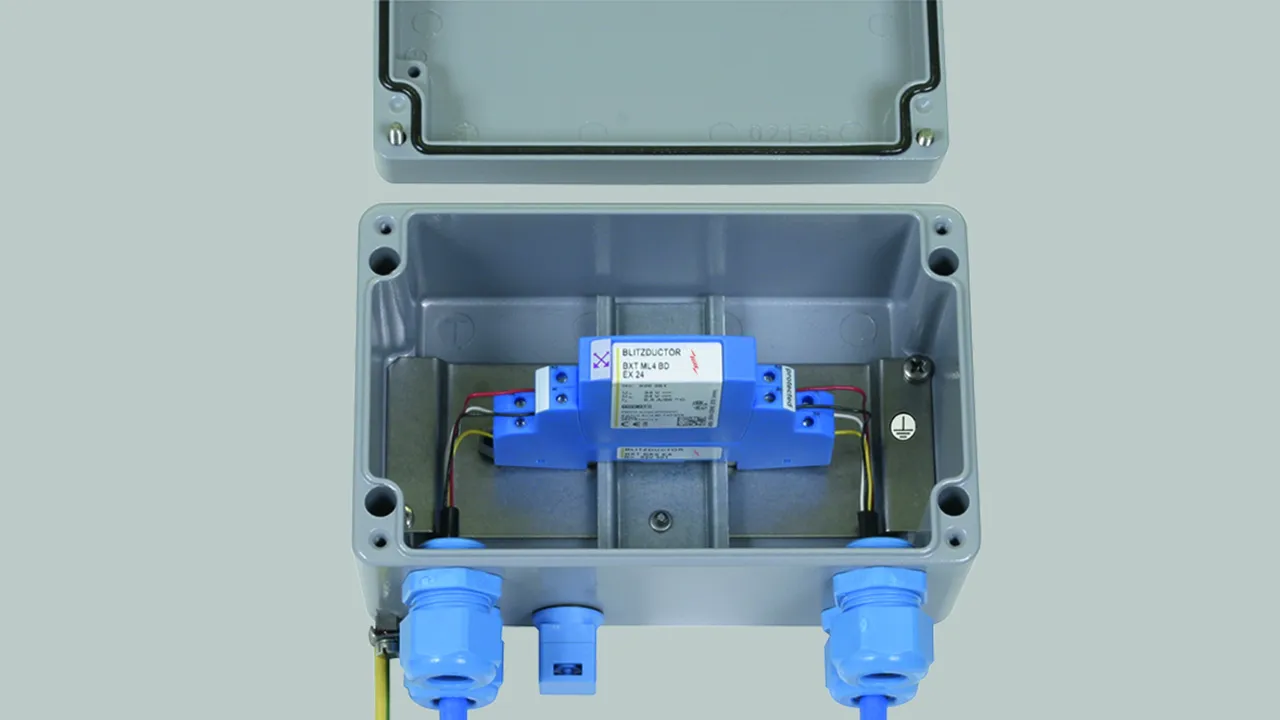

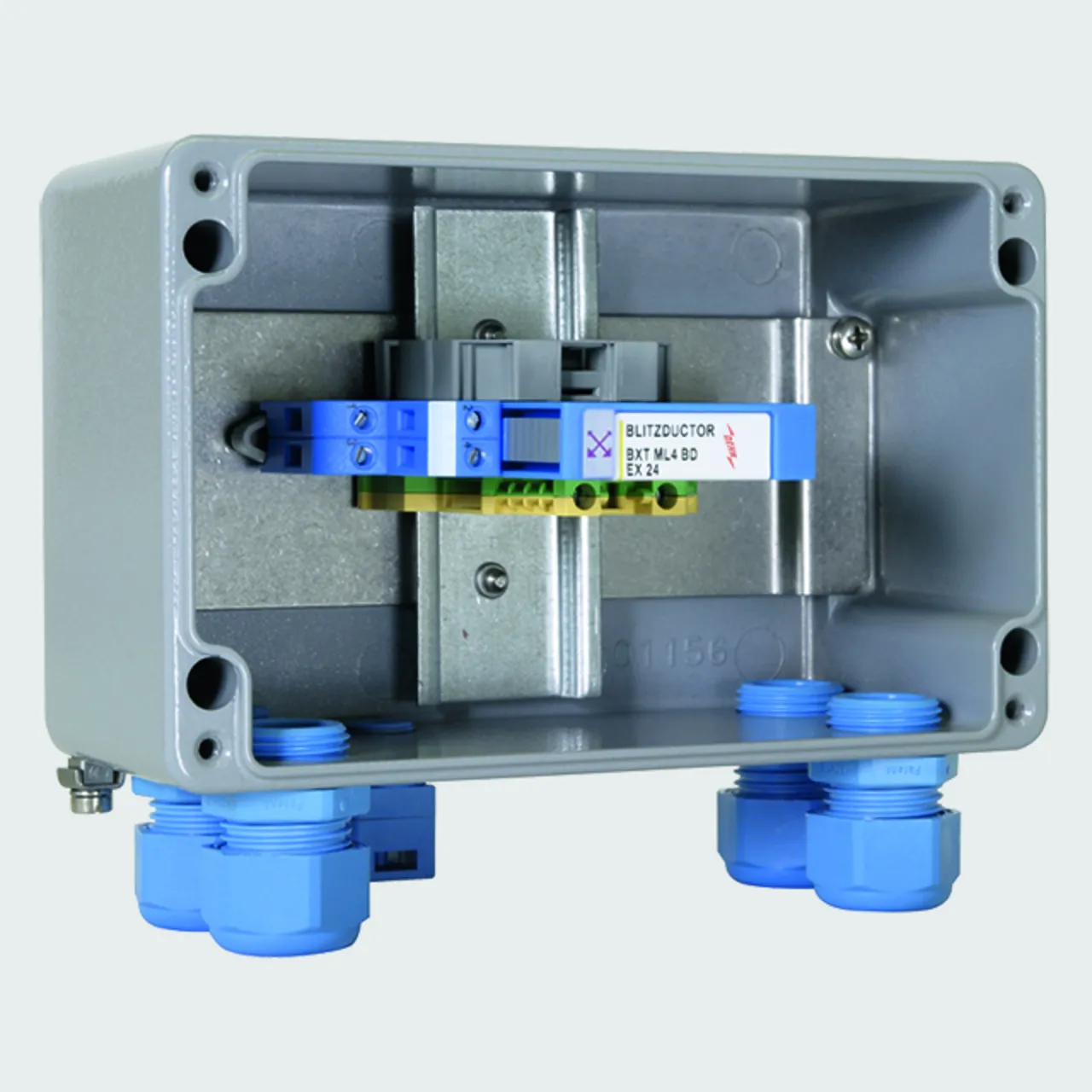

lorem ipsum — すぐに接続可能な過電圧避雷器ユニット ITAK EXI BXT 24。

すべての保護素子はプラグ式モジュール内に内蔵されており、LifeCheck によって常時監視されます。

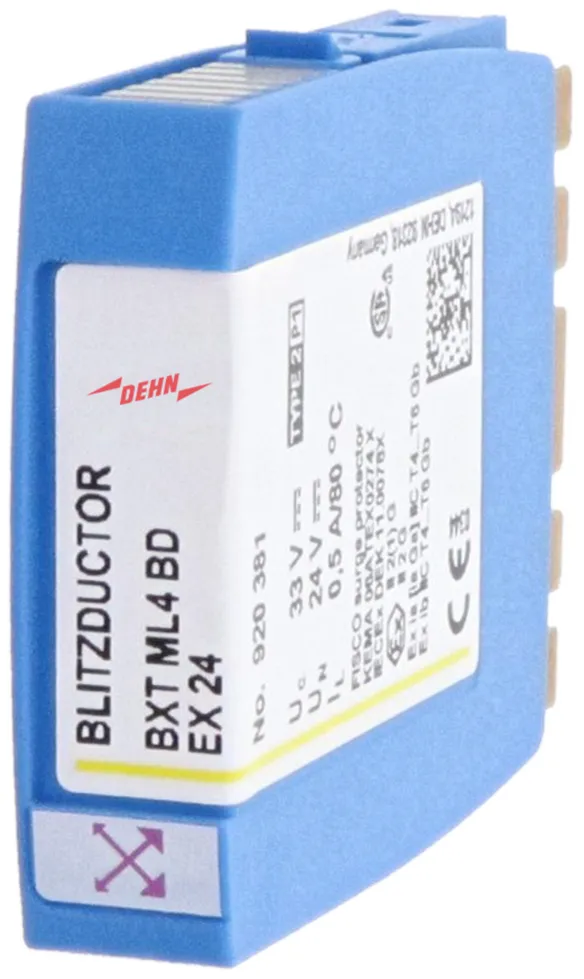

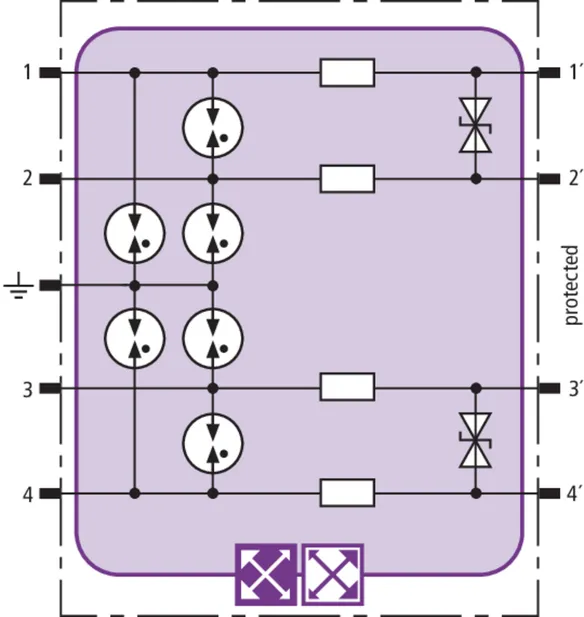

BXT ML4 BD EX 24

RFID-LifeCheck が内蔵された、省スペースの過電圧避雷器モジュール。本質安全防爆対応の計測回路およびバスシステムの 2 対の二重線を保護し、FISCO 規格に準拠しています。ATEX.絶縁耐力 >500 V 導体-接地間。
LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Customs tariff No. (EU): 85363010, Gross weight: 29.90 g, PU: 1.00 ピース

Images

Additional information

CAD files

LifeCheck BXT ML4 BD EX 24 が搭載された過電圧避雷器モジュール

ガルバニック絶縁された 2 対の本質安全防爆対応の対称信号線、4-20 mA、Profibus PA を保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。

内蔵された LifeCheck 機能付き、非接触避雷器試験用です。 BXT BAS EX ベース部に挿入可能です。
EN 60079-11 に準拠した最大入力電圧: 30 V
EN 60079-11 に準拠した最大入力電流: 0.5 A
C2 定格放電電流 (8/20 µs) 合計: 20 kA

Brand: DEHN
タイプ: BXT ML4 BD EX 24
記事番号: 920381
or equivalent.

Certificates

Technical data

避雷器の等級	T
直流最高連続電圧 (U_c )	33 V
EN 60079-11 に準拠した最大入力電流 (I_i )	0.5 A
D1 雷インパルス電流 (10/350 µs)、合計 (I_imp )	4 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	20 kA
導体間のカットオフ周波数 (f_G )	7.7 MHz
認証 ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ 詳細は www.dehn.de をご覧ください

避雷器の等級	T
避雷器監視	LifeCheck
公称電圧 (U_N )	24 V
直流最高連続電圧 (U_c )	33 V
交流最高連続電圧 (U_c )	23 V
EN 60079-11 に準拠した最大入力電圧 (U_i )	30 V
EN 60079-11 に準拠した最大入力電流 (I_i )	0.5 A
D1 雷インパルス電流 (10/350 µs)、合計 (I_imp )	4 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	20 kA
C2 定格放電電流 (8/20 µs) 各導体あたり (I_n )	5 kA
I における導体間の保護レベル_nC2 (U_P )	≤ 52 V
I における導体-PG間の保護レベル_nC2 (U_P )	≤ 1400 V
1 kV/µs C3 における導体間の保護レベル (U_P )	≤ 45 V
1 kV/µs C3 における導体-PG 間の保護レベル (U_P )	≤ 1100 V
導体あたりの直列インピーダンス	1.0 オーム
導体間のカットオフ周波数 (f_G )	7.7 MHz
導体間の静電容量 (C)	≤ 0.8 nF
導体-PG間の静電容量 (C)	≤ 16 pF
動作温度範囲 (T_U )	-40 °C ～ +80 °C
保護等級（プラグイン状態）	IP 20
挿入可能	ベース部
接地経由	ベース部
ハウジング素材	ポリアミド PA 6.6
色	青
試験基準	IEC 61643-21 / EN 61643-21
認証 ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL 分類	最大 SIL3 *⁾
ATEX 認証 (1)	KEMA 06ATEX0274 X:II 2 (1) G Ex ia [ia Ga] IIC T6 ...T4 Gb
ATEX 認証 (2)	KEMA 06ATEX0274 X:II 2 G Ex ib IIC T6 ...T4 Gb
IECEx 認証 (1)	DEK 11.0078X:Ex ia [ia Ga] IIC T6 ...T4 Gb
IECEx 認証 (2)	DEK 11.0078X:Ex ib IIC T6 ...T4 Gb
CSA & 米国 Hazloc 認証 (1)	70000011:クラス I ディビジョン 1、クラス I ゾーン 1
CSA & 米国 Hazloc 認証 (2)	70000011:Ex ia [ia] IIC T6 ...T4
中国強制認証	CCC 番号 2021312304001156
Inmetro 認証	TÜV 17.0697 X:Ex ia [ia Ga] IIC T6 ...T4 Gb
*⁾ 詳細は www.dehn.de をご覧ください

Product 920381 was added to Notepad.

Go to Notepad

Product 920381 was added to the cart.

Go to Web-Shop

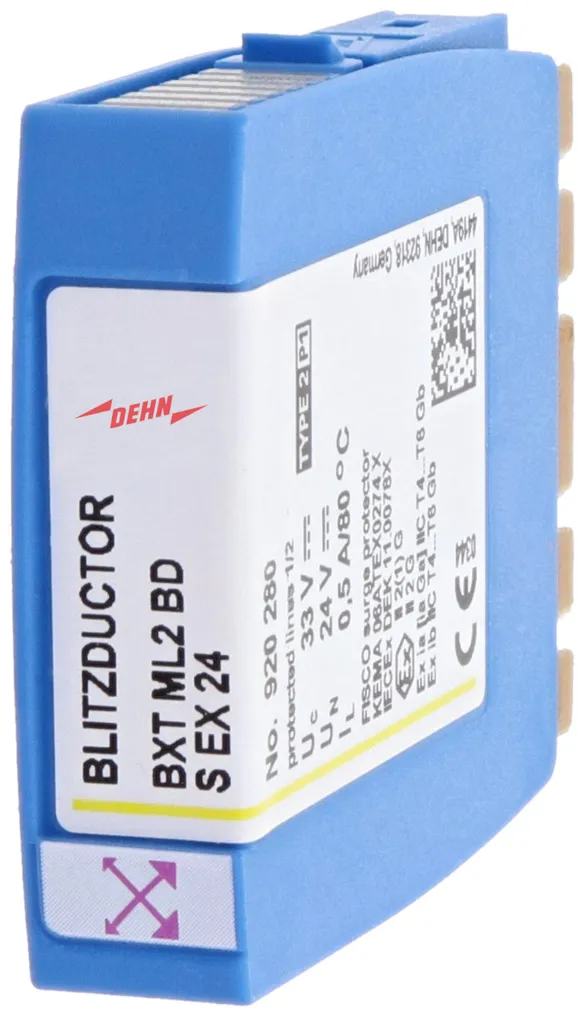

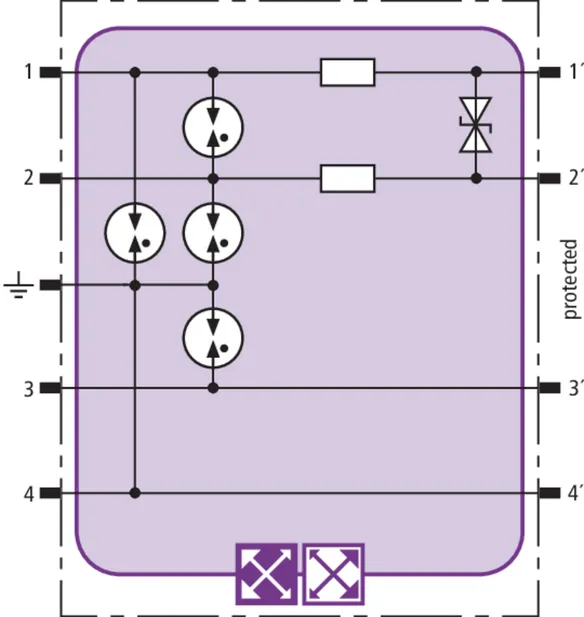

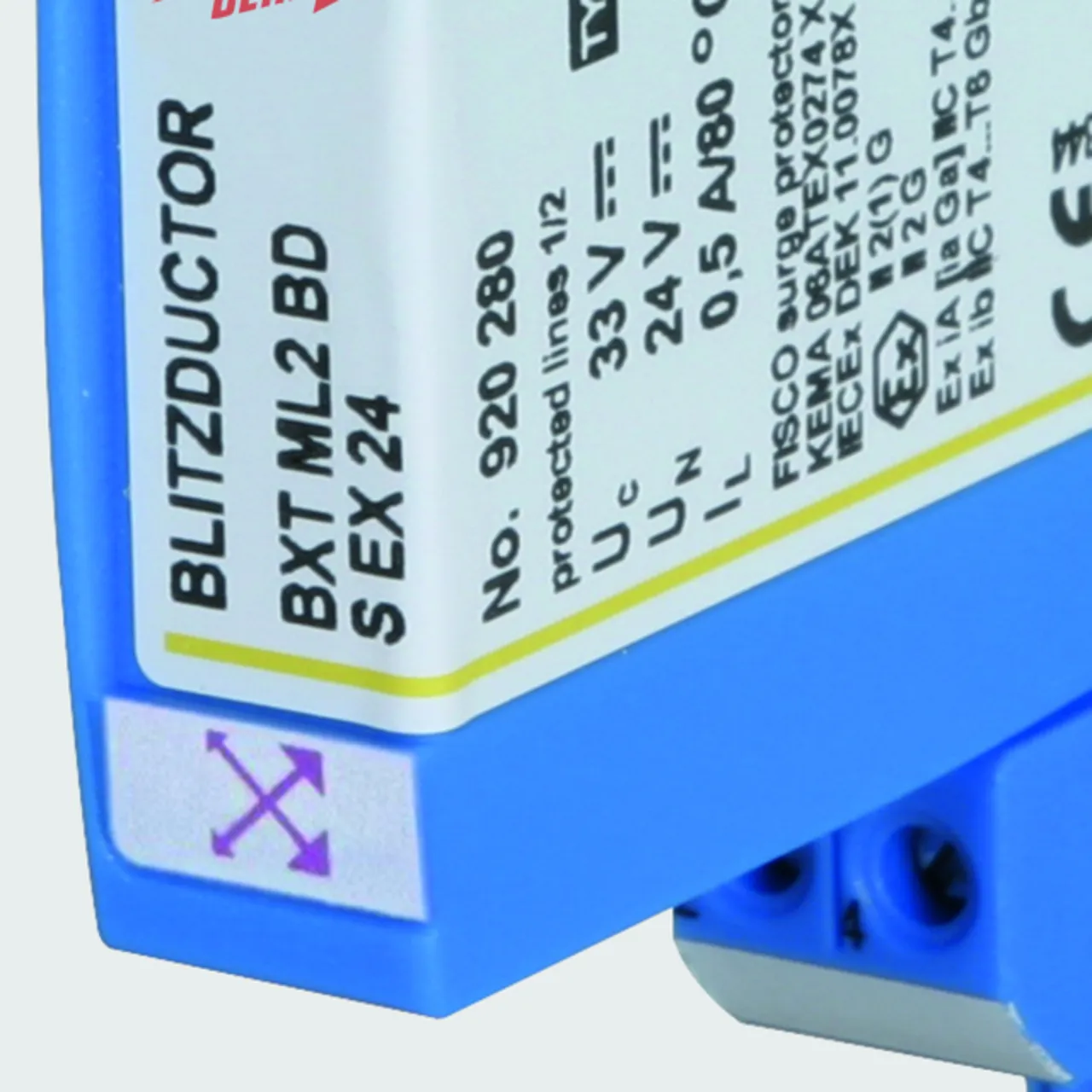

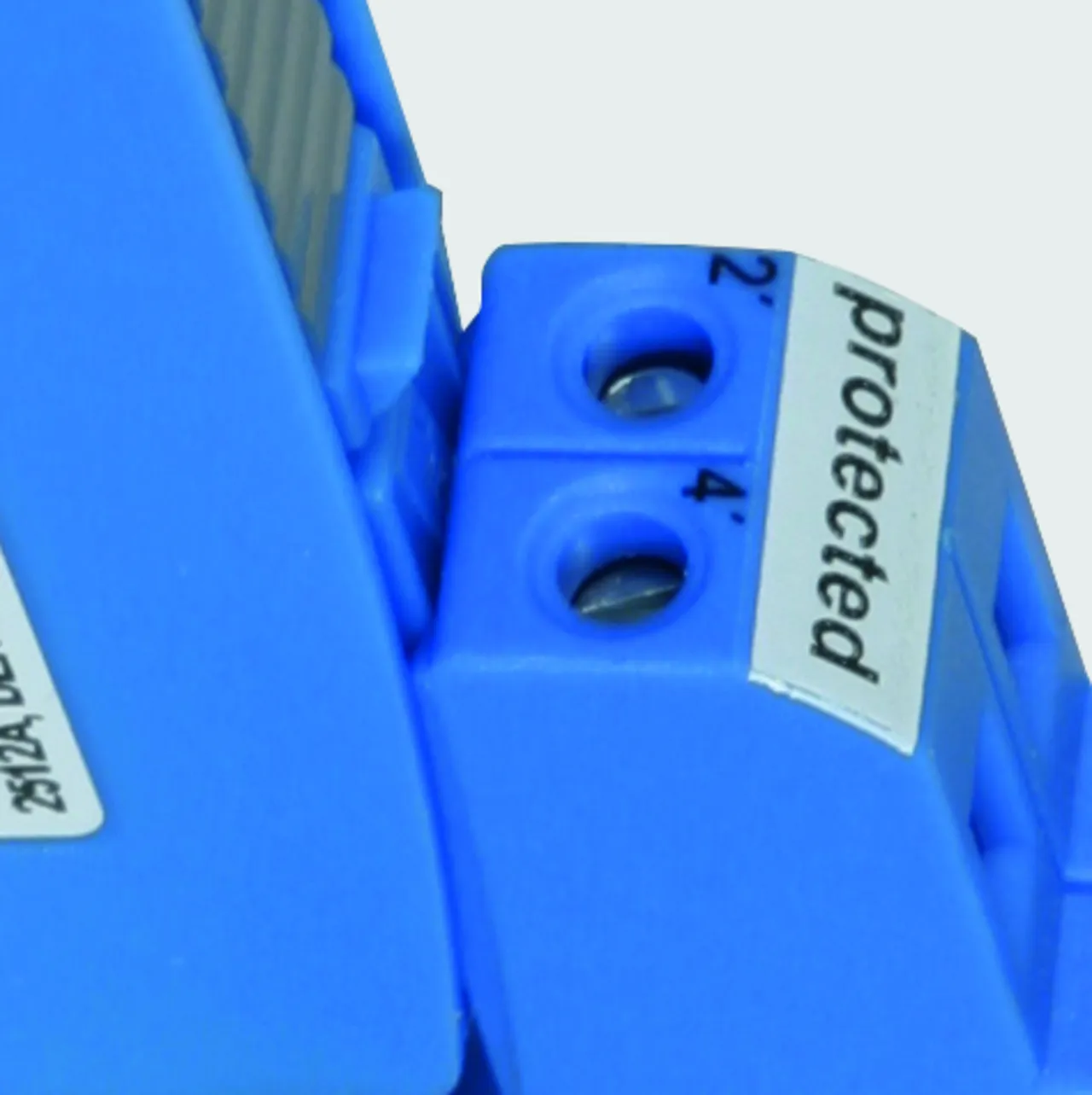

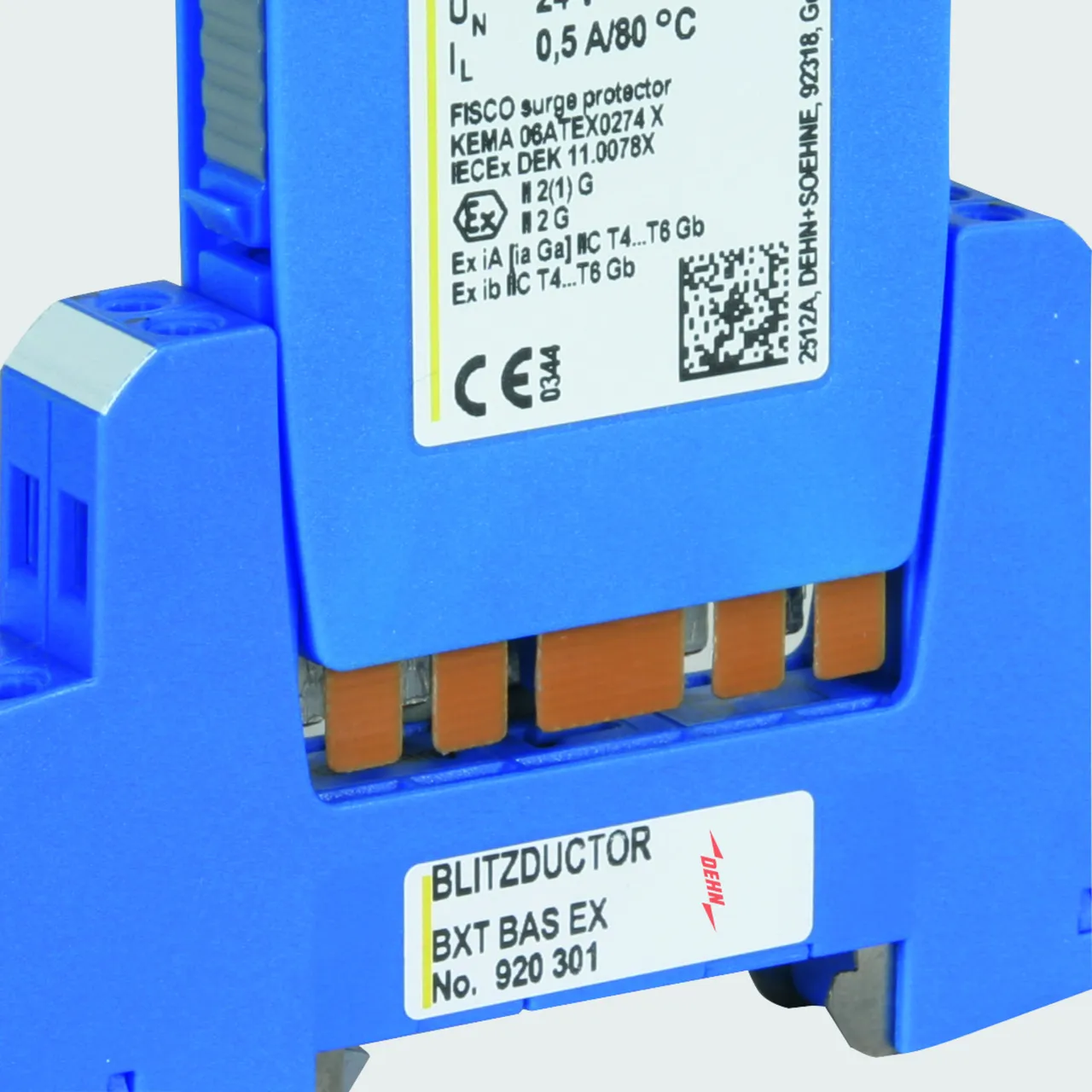

BXT ML2 BD S EX 24

RFID-LifeCheck が内蔵された、省スペースの過電圧避雷器モジュール。本質安全防爆対応の計測回路およびバスシステムの 1 対の二重線を保護し、直接/間接シールド接地を選択可能。絶縁耐力 >500 V 導体-接地間。
LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Customs tariff No. (EU): 85363010, Gross weight: 29.00 g, PU: 1.00 ピース

Images

Additional information

CAD files

LifeCheck BXT ML2 BD S EX 24 が搭載された過電圧避雷器モジュール

ガルバニック絶縁された 1 対の本質安全防爆対応の対称信号線、4-20 mA、Profibus PA（間接または直接のシールド接地を選択可能）を保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
BXT BAS EX ベース部に挿入可能です。
EN 60079-11 に準拠した最大入力電圧: 30 V
EN 60079-11 に準拠した最大入力電流: 0.5 A
C2 定格放電電流 (8/20 µs) 合計: 10 kA

Brand: DEHN
タイプ: BXT ML2 BD S EX 24
記事番号: 920280
or equivalent.

Certificates

Technical data

避雷器の等級	T
直流最高連続電圧 (U_c )	33 V
EN 60079-11 に準拠した最大入力電流 (I_i )	0.5 A
D1 雷インパルス電流 (10/350 µs)、合計 (I_imp )	4 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	10 kA
導体間のカットオフ周波数 (f_G )	6 MHz
認証 ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ 詳細は www.dehn.de をご覧ください

避雷器の等級	T
避雷器監視	LifeCheck
公称電圧 (U_N )	24 V
直流最高連続電圧 (U_c )	33 V
交流最高連続電圧 (U_c )	23.3 V
EN 60079-11 に準拠した最大入力電圧 (U_i )	30 V
EN 60079-11 に準拠した最大入力電流 (I_i )	0.5 A
D1 雷インパルス電流 (10/350 µs)、合計 (I_imp )	4 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	10 kA
C2 定格放電電流 (8/20 µs) 各導体あたり (I_n )	5 kA
I における導体間の保護レベル_impD1 (U_P )	≤ 50 V
I における導体-PG間の保護レベル_impD1 (U_P )	≤ 1300 V
I における導体間の保護レベル_nC2 (U_P )	≤ 52 V
I における導体-PG間の保護レベル_nC2 (U_P )	≤ 1400 V
1 kV/µs C3 における導体間の保護レベル (U_P )	≤ 45 V
1 kV/µs C3 における導体-PG 間の保護レベル (U_P )	≤ 1100 V
導体あたりの直列インピーダンス	1.0 オーム
導体間のカットオフ周波数 (f_G )	6 MHz
導体間の静電容量 (C)	≤ 1.0 nF
導体-PG間の静電容量 (C)	≤ 16 pF
動作温度範囲 (T_U )	-40 °C ～ +80 °C
保護等級（プラグイン状態）	IP 20
挿入可能	ベース部
接地経由	ベース部
ハウジング素材	ポリアミド PA 6.6
色	青
試験基準	IEC 61643-21 / EN 61643-21
認証 ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
ATEX 認証 (1)	KEMA 06ATEX0274 X:II 2 (1) G Ex ia [ia Ga] IIC T6 ...T4 Gb
ATEX 認証 (2)	KEMA 06ATEX0274 X:II 2 G Ex ib IIC T6 ...T4 Gb
IECEx 認証 (1)	DEK 11.0078X:Ex ia [ia Ga] IIC T6 ...T4 Gb
IECEx 認証 (2)	DEK 11.0078X:Ex ib IIC T6 ...T4 Gb
CSA & 米国 Hazloc 認証 (1)	70000011:クラス I ディビジョン 1、クラス I ゾーン 1
CSA & 米国 Hazloc 認証 (2)	70000011:Ex ia [ia] IIC T6 ...T4
中国強制認証	CCC 番号 2021312304001156
Inmetro 認証	TÜV 17.0697 X:Ex ia [ia Ga] IIC T6 ...T4 Gb
*⁾ 詳細は www.dehn.de をご覧ください

Product 920280 was added to Notepad.

Go to Notepad

Product 920280 was added to the cart.

Go to Web-Shop

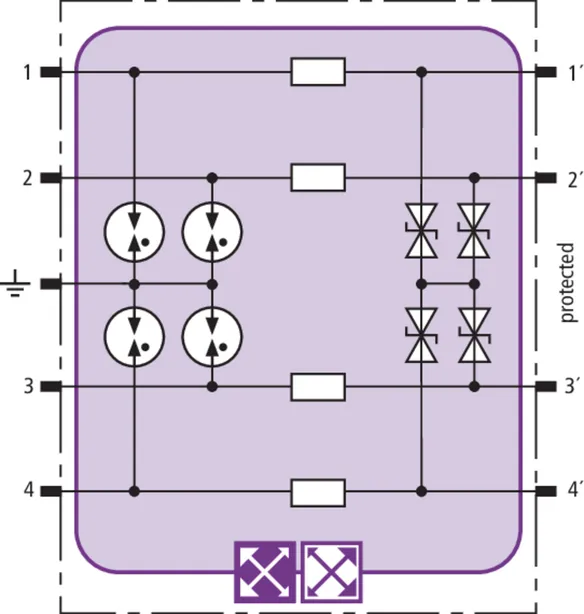

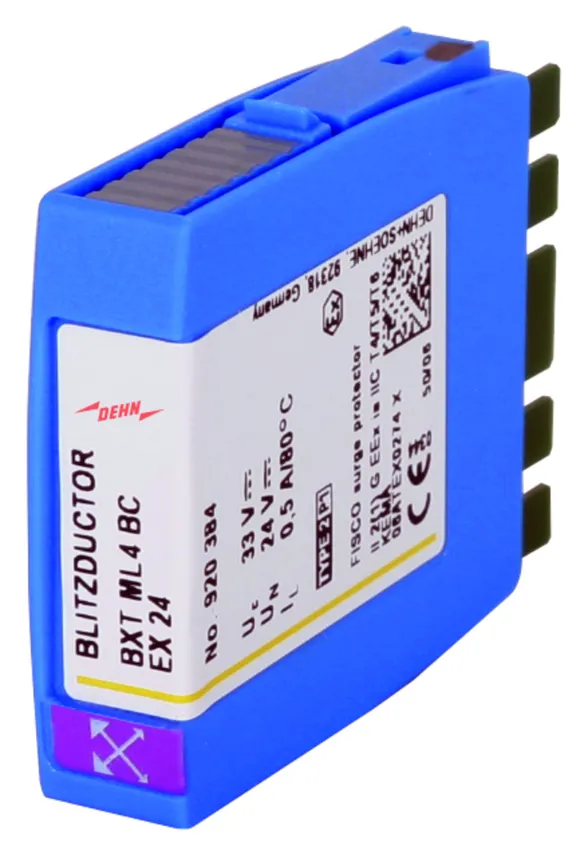

BXT ML4 BC EX 24

RFID-LifeCheck が搭載された、省スペースな過電圧避雷器モジュール。本質安全防爆対応の測定回路において、共通基準電位付き最大 4 本の対地電位フリー単線を保護し、FISCO 要件に適合しています。ATEX.絶縁耐力 >500 V 導体-接地間。
LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 ピース

Images

Additional information

CAD files

LifeCheck BXT ML4 BC EX 24 が搭載された過電圧避雷器モジュール

ガルバニック絶縁と温度測定機能を備えたインターフェースの、4本の本質安全単線を保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。

内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
BXT BAS EX ベース部に挿入可能です。
EN 60079-11 に準拠した最大入力電圧: 30 V
EN 60079-11 に準拠した最大入力電流: 0.5 A
C2 定格放電電流 (8/20 µs) 合計: 20 kA

Brand: DEHN
タイプ: BXT ML4 BC EX 24
記事番号: 920384
or equivalent.

Certificates

Technical data

避雷器の等級	T
直流最高連続電圧 (U_c )	33 V
EN 60079-11 に準拠した最大入力電流 (I_i )	0.5 A
D1 雷インパルス電流 (10/350 µs)、合計 (I_imp )	4 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	20 kA
導体間のカットオフ周波数 (f_G )	6.4 MHz
認証 ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ 詳細は www.dehn.de をご覧ください

避雷器の等級	T
避雷器監視	LifeCheck
公称電圧 (U_N )	24 V
直流最高連続電圧 (U_c )	33 V
交流最高連続電圧 (U_c )	23.3 V
EN 60079-11 に準拠した最大入力電圧 (U_i )	30 V
EN 60079-11 に準拠した最大入力電流 (I_i )	0.5 A
D1 雷インパルス電流 (10/350 µs)、合計 (I_imp )	4 kA
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	20 kA
C2 定格放電電流 (8/20 µs) 各導体あたり (I_n )	5 kA
I における導体間の保護レベル_impD1 (U_P )	≤ 53 V
I における導体-PG間の保護レベル_impD1 (U_P )	≤ 1300 V
I における導体間の保護レベル_nC2 (U_P )	≤ 55 V
I における導体-PG間の保護レベル_nC2 (U_P )	≤ 1400 V
1 kV/µs C3 における導体間の保護レベル (U_P )	≤ 45 V
1 kV/µs C3 における導体-PG 間の保護レベル (U_P )	≤ 1100 V
導体あたりの直列インピーダンス	1 オーム
導体間のカットオフ周波数 (f_G )	6.4 MHz
導体間の静電容量 (C)	≤ 0.8 nF
導体-PG間の静電容量 (C)	≤ 16 pF
動作温度範囲 (T_U )	-40 °C ～ +80 °C
保護等級（プラグイン状態）	IP 20
挿入可能	ベース部
接地経由	ベース部
ハウジング素材	ポリアミド PA 6.6
色	青
試験基準	IEC 61643-21 / EN 61643-21
認証 ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL 分類	最大 SIL3 *)
ATEX 認証 (1)	KEMA 06ATEX0274 X:II 2 (1) G Ex ia [ia Ga] IIC T6 ...T4 Gb
ATEX 認証 (2)	KEMA 06ATEX0274 X:II 2 G Ex ib IIC T6 ...T4 Gb
IECEx 認証 (1)	DEK 11.0078X:Ex ia [ia Ga] IIC T6 ...T4 Gb
IECEx 認証 (2)	DEK 11.0078X:Ex ib IIC T6 ...T4 Gb
CSA & 米国 Hazloc 認証 (1)	70000011:クラス I ディビジョン 1、クラス I ゾーン 1
CSA & 米国 Hazloc 認証 (2)	70000011:Ex ia [ia] IIC T6 ...T4
中国強制認証	CCC 番号 2021312304001156
Inmetro 認証	TÜV 17.0697 X:Ex ia [ia Ga] IIC T6 ...T4 Gb
*⁾ 詳細は www.dehn.de をご覧ください

Product 920384 was added to Notepad.

Go to Notepad

Product 920384 was added to the cart.

Go to Web-Shop

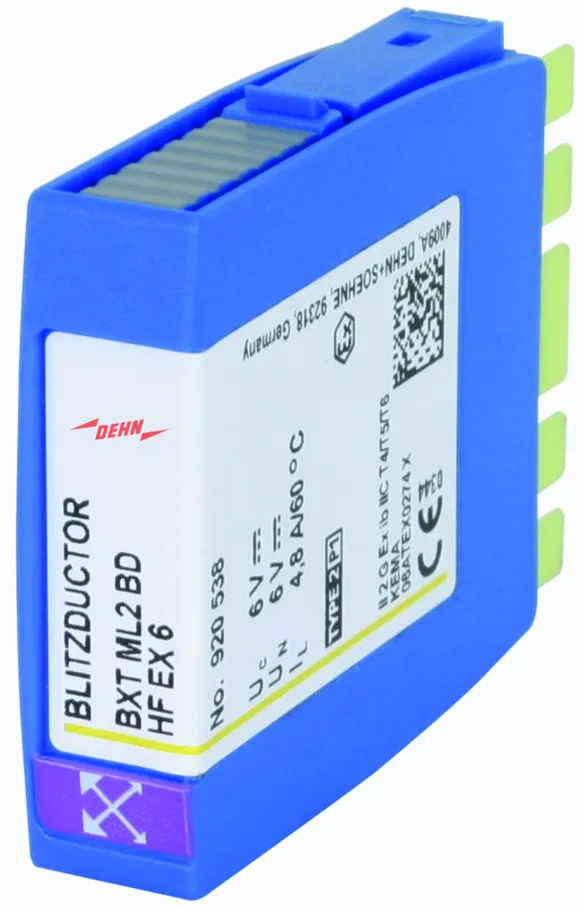

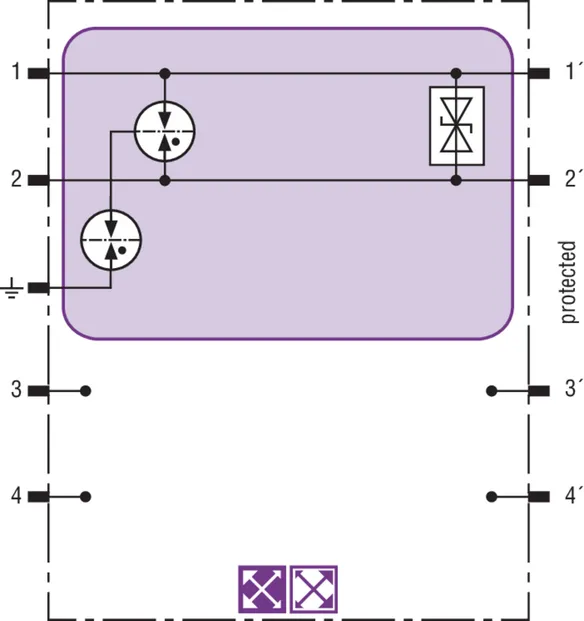

BXT ML2 BD HF EX 6

RFID-LifeCheck が内蔵された、省スペースの過電圧避雷器モジュール。本質安全防爆対応の計測回路および RS485 バスシステムの 1 対の二重線を保護します。絶縁耐力 >500 V 導体-接地間。
LifeCheck は、熱的または電気的な過負荷状態を検出し、その後は避雷器を交換する必要があります。ディスプレイは、DEHNrecord LC / SCM / MCM を用いた非接触方式で行われます。

1 Product

Part No. 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Customs tariff No. (EU): 85363010, Gross weight: 27.20 g, PU: 1.00 ピース

Images

Additional information

CAD files

LifeCheck BXT ML2 BD HF EX 6 を搭載した過電圧避雷器モジュール

本質安全防爆型の対称型計測回路とガルバニック絶縁された RS485 バスシステムの 1 対の二重線を保護するための過電圧避雷器保護モジュール、クラスタイプ 2 / P1 BLITZDUCTOR XT、EN 61643-21 に基づいて試験済、IEC 61643-22 に準拠したエネルギー調整がなされています。
内蔵された LifeCheck 機能付き、非接触避雷器試験用です。
BXT BAS EX ベース部に挿入可能です。
EN 60079-11 に準拠した最大入力電圧: 4.2 V
EN 60079-11 に準拠した最大入力電流: 4.8 A
C2 定格放電電流 (8/20 µs) 合計: 10 kA

Brand: DEHN
タイプ: BXT ML2 BD HF EX 6
記事番号: 920538
or equivalent.

Certificates

Technical data

避雷器の等級	T
直流最高連続電圧 (U_c )	6 V
EN 60079-11 に準拠した最大入力電流 (I_i )	4.8 A
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	10 kA
導体間のカットオフ周波数 (f_G )	100 MHz
認証 ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ 詳細は www.dehn.de をご覧ください

避雷器の等級	T
避雷器監視	LifeCheck
公称電圧 (U_N )	6 V
直流最高連続電圧 (U_c )	6 V
交流最高連続電圧 (U_c )	4.2 V
EN 60079-11 に準拠した最大入力電圧 (U_i )	4.2 V
EN 60079-11 に準拠した最大入力電流 (I_i )	4.8 A
EN 60079-11 に準拠した最大入力電流（保護モジュールなしの場合は 60℃ まで） (I_i )	4.8 A
D1 雷インパルス電流 (10/350 µs)、1導体あたり (I_imp )	1 kA
C2 定格放電電流 (8/20 µs) 合計 (I_n )	10 kA
C2 定格放電電流 (8/20 µs) 導体間 (I_n )	300 A
C2 定格放電電流 (8/20 µs) 各導体あたり (I_n )	5 kA
I における導体間の保護レベル_nC2 (U_P )	≤ 35 V
I における導体-PG間の保護レベル_nC2 (U_P )	≤ 1800 V
1 kV/µs C3 における導体間の保護レベル (U_P )	≤ 20 V
1 kV/µs C3 における導体-PG 間の保護レベル (U_P )	≤ 1400 V
導体間のカットオフ周波数 (f_G )	100 MHz
導体間の静電容量 (C)	≤ 25 pF
導体-PG間の静電容量 (C)	≤ 20 pF
動作温度範囲 (T_U )	-40 °C ～ +80 °C
保護等級（プラグイン状態）	IP 20
挿入可能	ベース部
接地経由	ベース部
ハウジング素材	ポリアミド PA 6.6
色	青
試験基準	IEC 61643-21 / EN 61643-21
認証 ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL 分類	最大 SIL3 *)
ATEX 認証 (1)	KEMA 06ATEX0274 X:II 2 (1) G Ex ia [ia Ga] IIC T6 ...T4 Gb
ATEX 認証 (2)	KEMA 06ATEX0274 X:II 2 G Ex ib IIC T6 ...T4 Gb
IECEx 認証 (1)	DEK 11.0078X:Ex ia [ia Ga] IIC T6 ...T4 Gb
IECEx 認証 (2)	DEK 11.0078X:Ex ib IIC T6 ...T4 Gb
CSA & 米国 Hazloc 認証 (1)	70000011:クラス I ディビジョン 1、クラス I ゾーン 1
CSA & 米国 Hazloc 認証 (2)	70000011:Ex ia [ia] IIC T6 ...T4
中国強制認証	CCC 番号 2021312304001156
Inmetro 認証	TÜV 17.0697 X:Ex ib IIC T6 ...T4 Gb
*⁾ 詳細は www.dehn.de をご覧ください

Product 920538 was added to Notepad.

Go to Notepad

Product 920538 was added to the cart.

Go to Web-Shop
