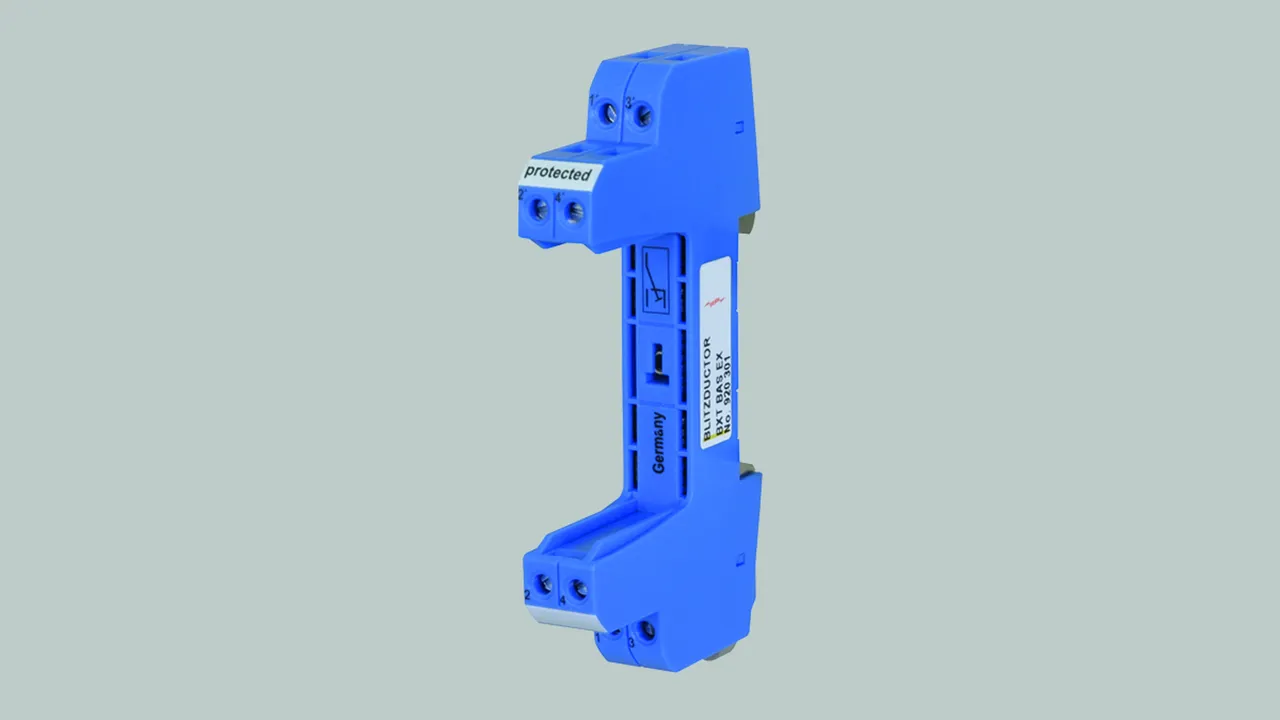

BLITZDUCTOR XT Ex (i) – ベース部

  • BLITZDUCTOR XT Ex (i) シリーズの避雷器モジュール用汎用ベース部
  • 避雷器モジュールを取り外した状態での信号遮断無し
  • 最大 4 本のワイヤを接続可能

BXT BAS EX

BLITZDUCTOR XT ベース部は、本質安全防爆回路向けの非常に省スペースな 4 極汎用貫通端子であり、避雷器モジュールを取り外した際に信号を分離せずにそれを収容します。避雷器モジュールは、スナップオン留め具により、DINレール用取付脚を介して安全に接地されます。ベース部には保護回路のコンポーネントがないため、保守作業は避雷器モジュールでのみ実行可能です。

1 Product

Part No. 920301 BXT BAS EX

GTIN 4013364109186, Customs tariff No. (EU): 85369010, Gross weight: 61.00 g, PU: 1.00 ピース

Images

Additional information

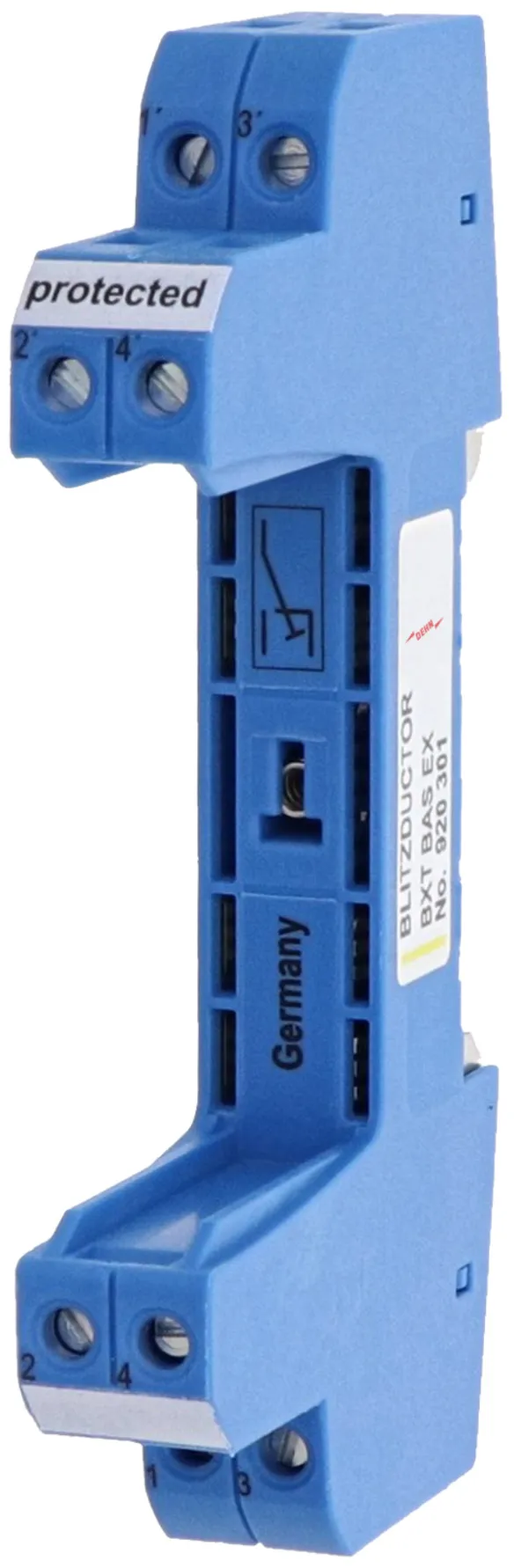

BLITZDUCTOR XT-ベース部 BXT BAS EX

本質安全 Ex (i) 設計の貫通端子としてのベース部

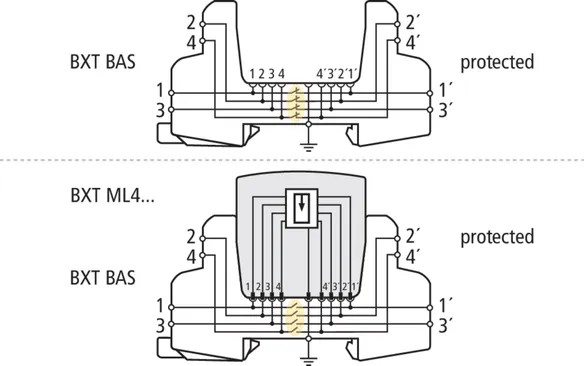

Blitzductor XT Ex (i) 過電圧避雷器モジュールに収容するために使用され、モジュールを取り外した状態での信号遮断無し、

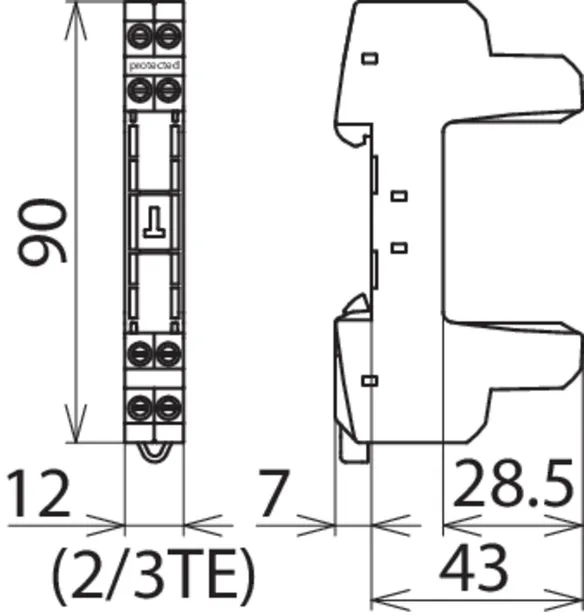

幅 12 mm (2/3 TE) における 4 本の単線と 2 対の二重線向け
接続用断面積（細芯線）: 0.08-2.5 mm2

Brand: DEHN
タイプ: BXT BAS EX
記事番号: 920301
or equivalent.

Certificates



Technical data

取付方法 35 mm DIN レール（EN 60715 準拠）
接続用断面積（単芯線） 0.08-4 mm2
接続用断面積（細芯線） 0.08-2.5 mm2
締付トルク（接続端子） 0.4 Nm
接地経由 35 mm DIN レール（EN 60715 準拠）
認証 UL 497B, CSA, ATEX, IECEx, CCC, Inmetro *)
*) 承認された避雷器モジュールとの組み合わせのみ
