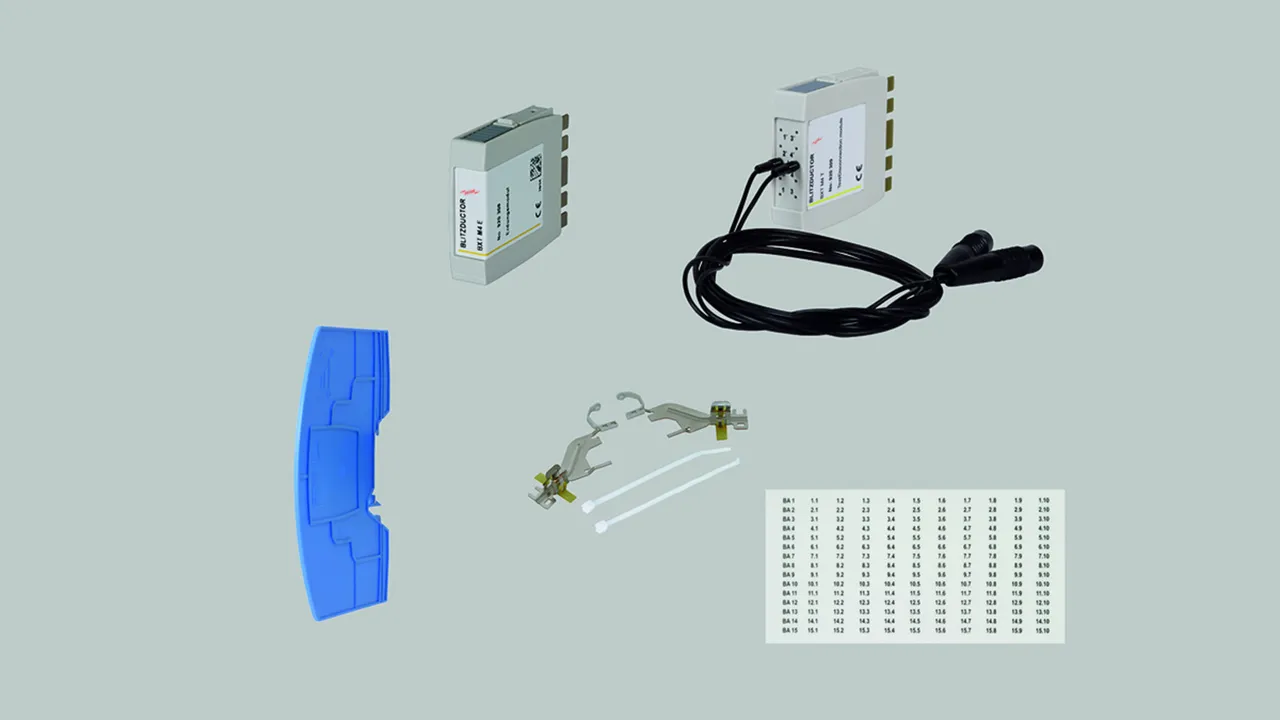

付属品 BLITZDUCTOR SP/XT/XTU

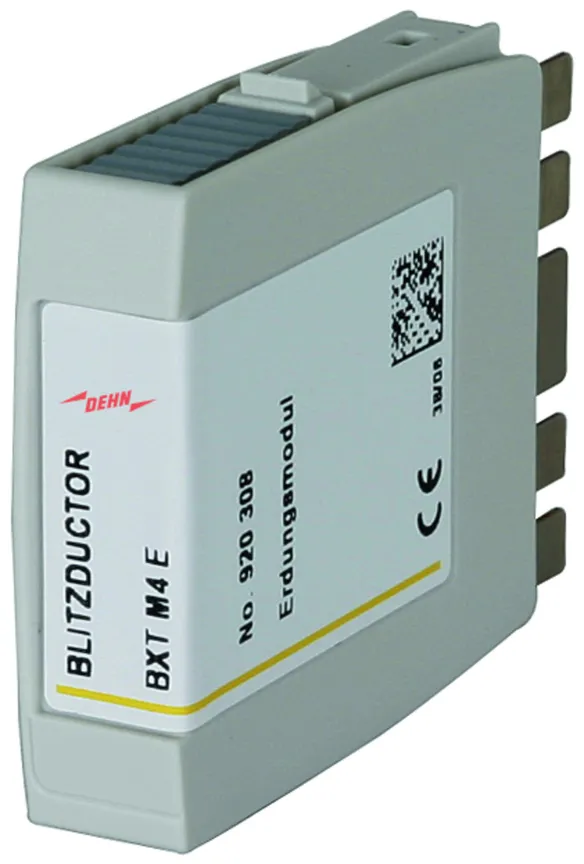

接地モジュール

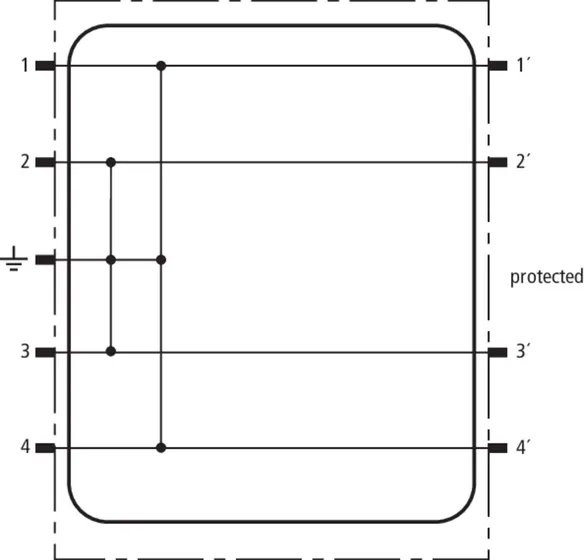

差し込むことで、接地モジュールは、BLITZDUCTOR SP/XT/XTU のベース部に接続されたすべての導線を等電位ボンディングと接続します。これは、ベース部にすでに接続されているがまだ使用されていないケーブル線を直接接地するために使用します。

1 Product

Part No. 920308 BXT M4 E

GTIN 4013364109209, Customs tariff No. (EU): 85369010, Gross weight: 29.00 g, PU: 1.00 ピース

Images

Additional information

接地モジュール BLITZDUCTOR SP/XT/XTU-ベース部 BXT M4 E
BLITZDUCTOR XT ベース部
に接続された導線の直接接地用
プラグ式モジュール。

Brand: DEHN
タイプ: BXT M4 E
記事番号: 920308
or equivalent.

Certificates



Technical data

D1 雷インパルス電流 (10/350 µs)、合計 (Iimp ) 10 kA
挿入可能 ベース部

Product 920308 was added to Notepad.

Go to Notepad

Product 920308 was added to the cart.

Go to Web-Shop

テスト/分離モジュール

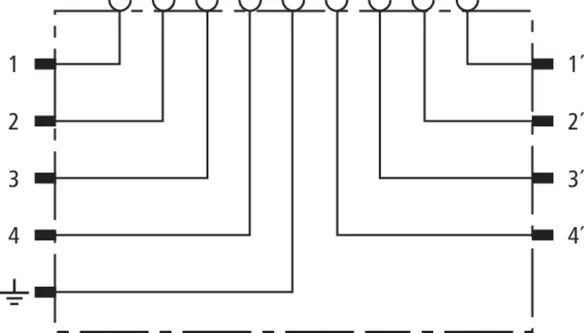

試験/遮断モジュールを差し込むと、BLITZDUCTOR SP/XT/XTU ベース部に接続されたケーブルの経路を遮断すると同時に、当該導線をモジュール前面の試験ソケットに導通します。これにより、導線をベース部から取り外すことなく、システム内での測定を行うことが可能になります。

1 Product

Part No. 920309 BXT M4 T

GTIN 4013364109193, Customs tariff No. (EU): 85369010, Gross weight: 24.60 g, PU: 1.00 ピース

Images

Additional information

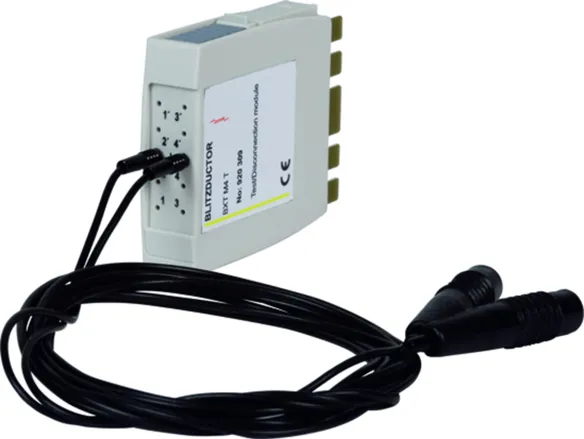

テスト/絶縁モジュール BLITZDUCTOR SP/XT/XTU-ベース部品 BXT M4 T




接続導体を外すことなくラインテストを行うための分離用プラグ式モジュール（BLITZDUCTOR XT ベース部にプラグ可能）。
付属品: 試験用リード線 2 本 (1m)、保護ケース

Brand: DEHN
タイプ: BXT M4 T
記事番号: 920309
or equivalent.

Certificates



Technical data

直流最高連続電圧 (UC ) 180 V
80℃ での定格電流 (IL ) 1.0 A
導通抵抗 0.1 Ohm
挿入可能 ベース部
テストソケット 金メッキ加工済み、1 mm
付属品 試験用リード線 2 本 (1m)、保護ケース

Product 920309 was added to Notepad.

Go to Notepad

Product 920309 was added to the cart.

Go to Web-Shop

表示体系 BA1-BA15

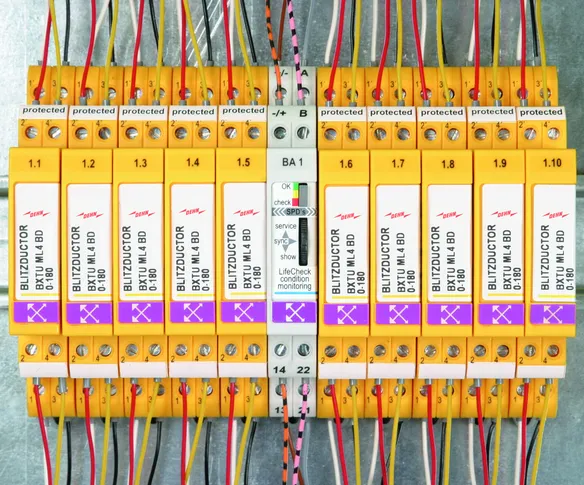

DRC MCM XT 監視装置のバスアドレス (BA1 ～ BA15)、および割り当てられた BXT モジュールの連続番号 (1.1-1.10 ～ 15.1-15.10) をマークするための粘着ラベル、165枚入り x 2セット。

1 Product

Part No. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Customs tariff No. (EU): 39199080, Gross weight: 5.60 g/PAK, PU: 1.00 PAK

Images

Additional information

表示体系 BA1-BA15
透明粘着ラベル
（名称が印字された）
BA1 (1.1-1.10) ～ BA15 (15.1-15.10)
ラベリングを簡素化するために
DRC MCM XT モニタリング装置
および Blitzductor XT モジュール、または
ベース部
透明、永久接着剤、
耐摩耗性

Brand: DEHN
タイプ: BS BA1 BA15 BXT
記事番号: 920398
or equivalent.



Technical data

寸法 (b x h) 13 x 7 mm

Product 920398 was added to Notepad.

Go to Notepad

Product 920398 was added to the cart.

Go to Web-Shop

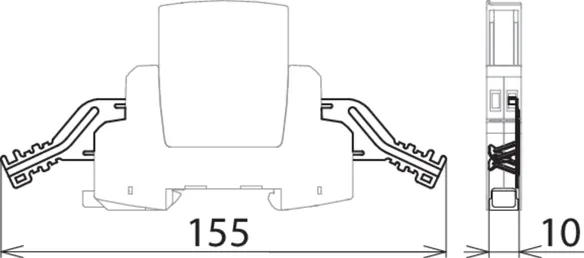

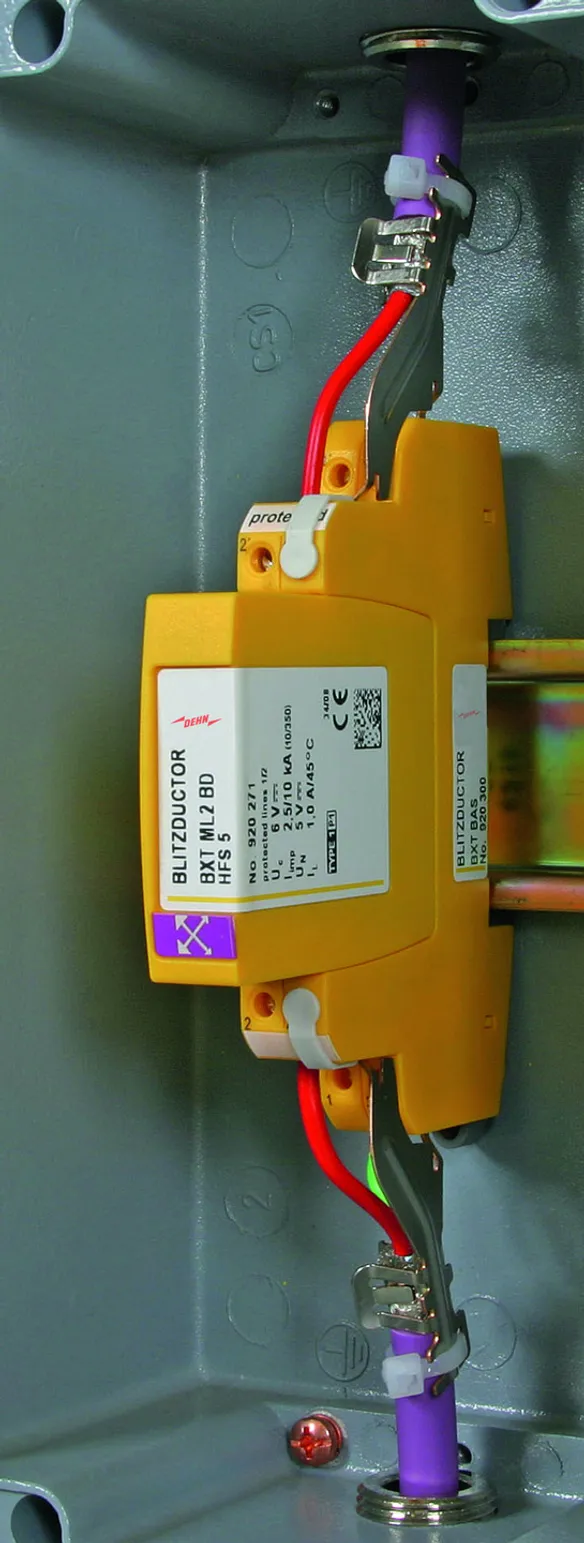

EMC スプリング端子

BLITZDUCTOR SP/XT/XTU の保護側および非保護側に対応した、シールドされた信号ケーブルの持続的かつ低インピーダンスなシールド接続用スプリング端子台 2 個。プラグ式の絶縁キャップ付きで、間接的なシールド接地（BXT 仕様のみ）用。ケーブルタイと絶縁テープを付属。タイプ BXT(U) ML2 S / BSP M2 に適用可能（直接シールド接地のみ）。

1 Product

Part No. 920395 SAK BXT LR

GTIN 4013364118157, Customs tariff No. (EU): 85369095, Gross weight: 12.00 g/PAK, PU: 1.00 PAK

Images

Additional information

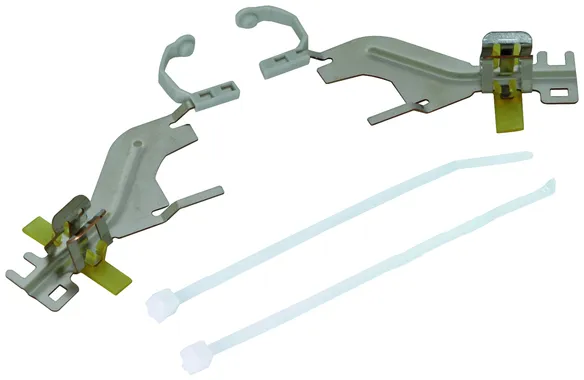

EMC スプリング端子 SAK BXT LR
BLITZDUCTOR XT の保護側および非保護側の持続的
かつ低インピーダンスなシールド接続のため
のスプリング端子
2 個。
直接または間接的なシールドアースのための統合された接続コーディング
、ケーブルタイと絶縁ストリップ
付き。
クランプ範囲: 3-10 mm
付属品: 絶縁キャップ、ケーブルタイ、絶縁ストリップ

Brand: DEHN
タイプ: SAK BXT LR
記事番号: 920395
or equivalent.

Certificates



Technical data

D1 雷インパルス電流 (10/350 µs) 5 kA
挿入可能 端子接続 BXT BAS / BSP BAS 4
付属品 絶縁キャップ、ケーブルタイ、絶縁ストリップ

Product 920395 was added to Notepad.

Go to Notepad

Product 920395 was added to the cart.

Go to Web-Shop

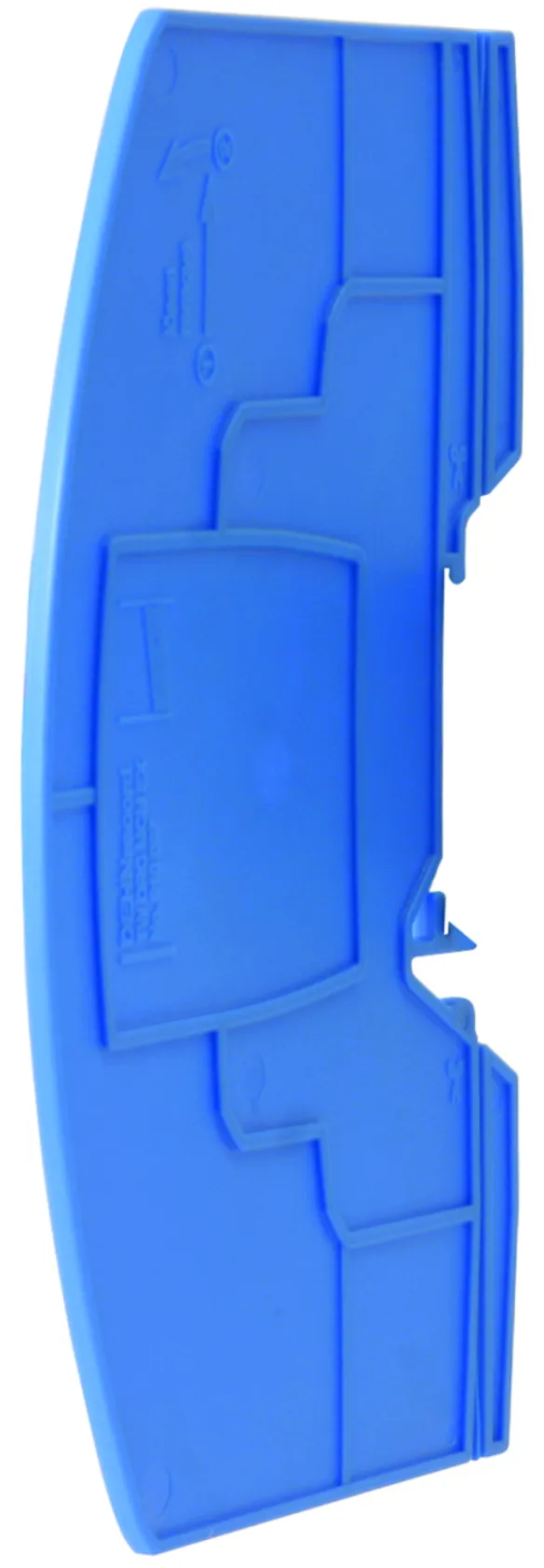

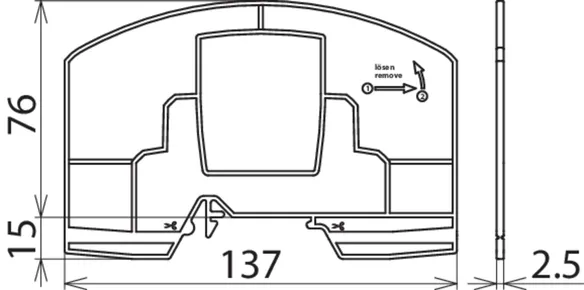

仕切り板

BLITZDUCTOR XT Ex (i) 過電圧保護装置を本質安全防爆回路で使用する場合は、特別な設置条件を考慮する必要があります。
EN 60079-11、2007 (VDE 0170-7) によると、本質安全防爆型回路と非本質安全防爆型回路（接続端子などの接続部）の間の最小距離（ネジサイズ）は 50 mm 以上を維持する必要があります！

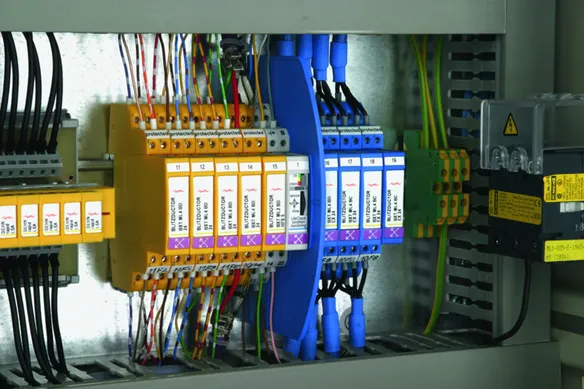

Ex i 間仕切り壁 TW DRC MCM EX を使用すると、装置を真横に直接並べても、ネジサイズが維持されます。
特に、BXT モジュールの状態ベースの監視用 DRC MCM XT との併用に適しています。 （1 パック = 2 個入り）

1 Product

Part No. 910697 TW DRC MCM EX

GTIN 4013364123717, Customs tariff No. (EU): 39269097, Gross weight: 31.00 g/PAK, PU: 1.00 PAK

Images

Additional information

仕切り板 TW DRC MCM EX
Ex(i)- 仕切り板
EN 60079-11 に準拠し、
本質的安全回路および非本質的安全回路の接続部品において、
最低距離
（ネジサイズ）として最小
50mm を考慮します。
DIN レール 7mm および 35mm 用。
ポリアミド PA 6.6、青色

Brand: DEHN
タイプ: TW DRC MCM EX
記事番号: 910697
or equivalent.



Technical data

取付方法 35 mm DIN レール（EN 60715 準拠）
