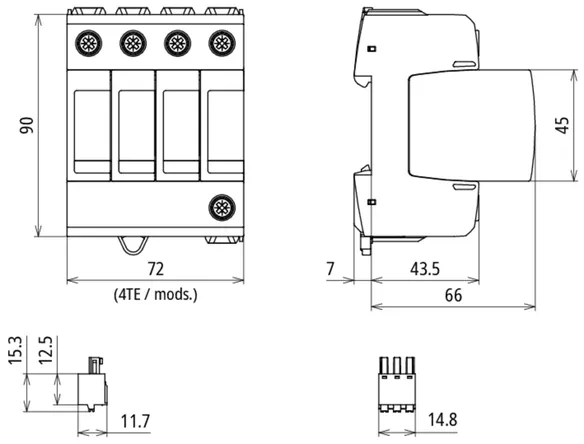

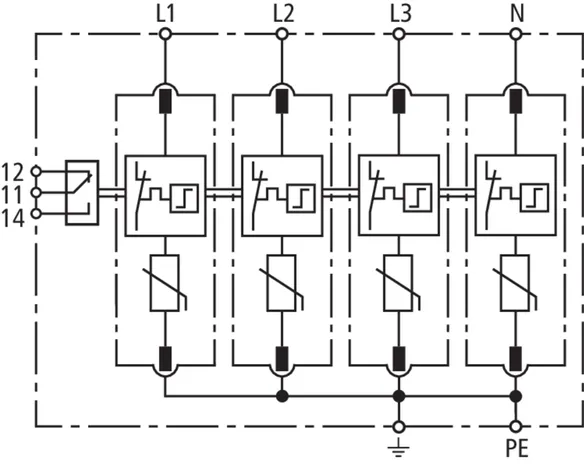

Part No. 943408 DG MD TNS 150 FM

GTIN 4013364522244, Customs tariff No. (EU): 85363030, Gross weight: 496.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MD TNS 150 FM
4 極モジュール式のプラグ式過電圧避雷器
120/240 V TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：150 V ac
保護レベル：<= 0.7 kV
公称放電電流：15 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TNS 150 FM
記事番号: 943408
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	150 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 0.7 / ≤ 0.7 kV
認証	DEKRA

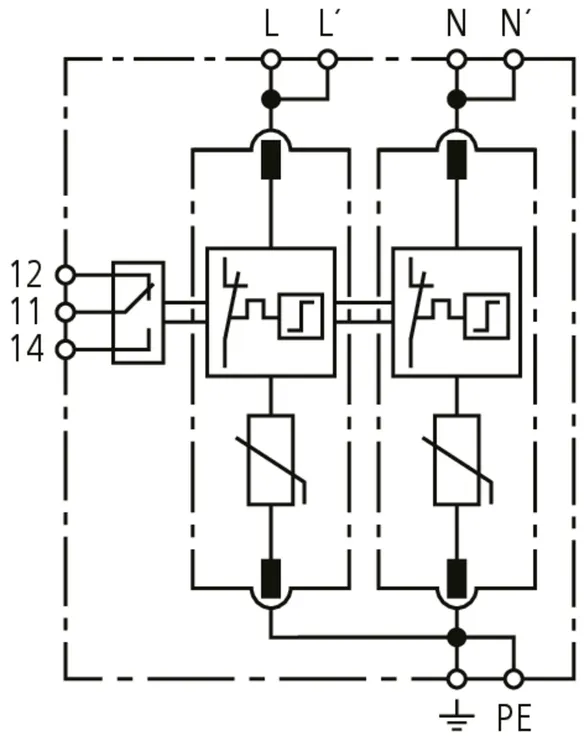

FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	120 / 208 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	150 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-PE]/[N-PE] (U_P )	≤ 0.7 / ≤ 0.7 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 0.55 / ≤ 0.55 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	175 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	230 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20

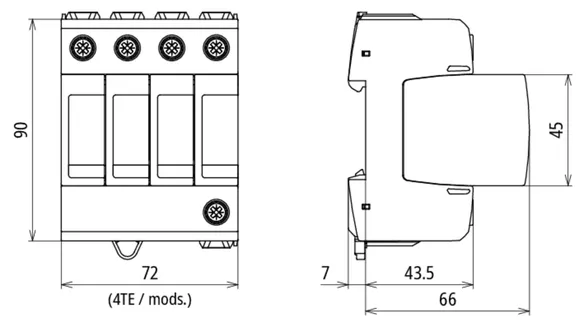

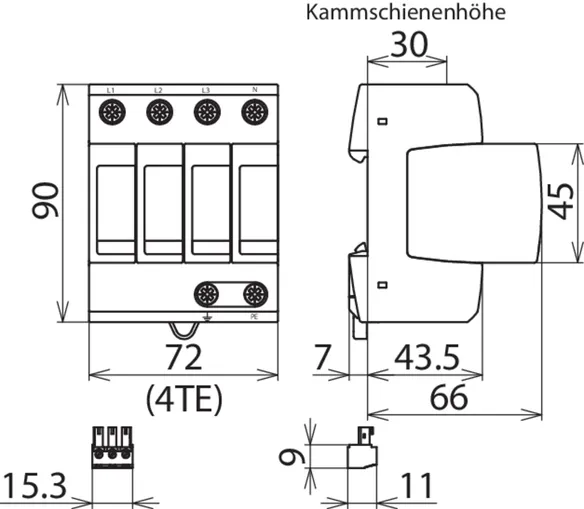

設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 943408 was added to Notepad.

Go to Notepad

Product 943408 was added to the cart.

Go to Web-Shop

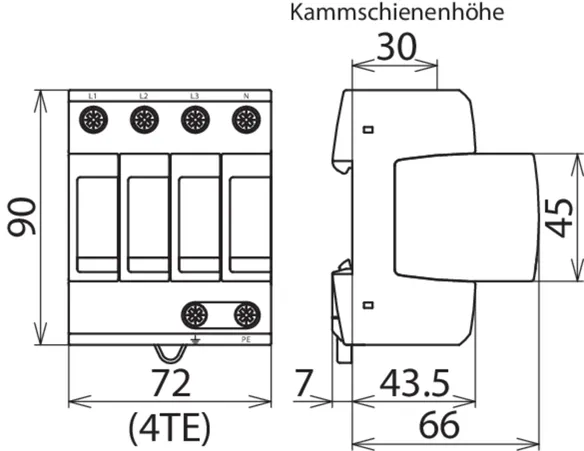

Part No. 943400 DG MD TNS 275

GTIN 4013364521919, Customs tariff No. (EU): 85363030, Gross weight: 380.00 g, PU: 1.00 ピース

Images

Additional information

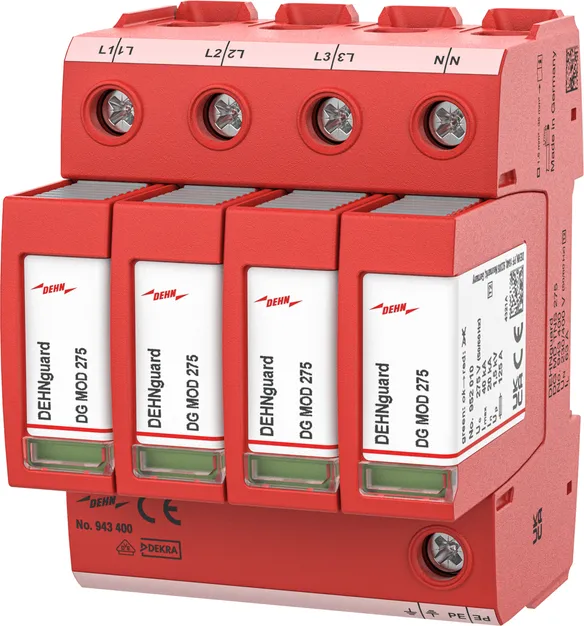

過電圧避雷器 DEHNguard MD TNS 275
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TN-S システム用、幅 4TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TNS 275
記事番号: 943400
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	DEKRA


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 943400 was added to Notepad.

Go to Notepad

Product 943400 was added to the cart.

Go to Web-Shop

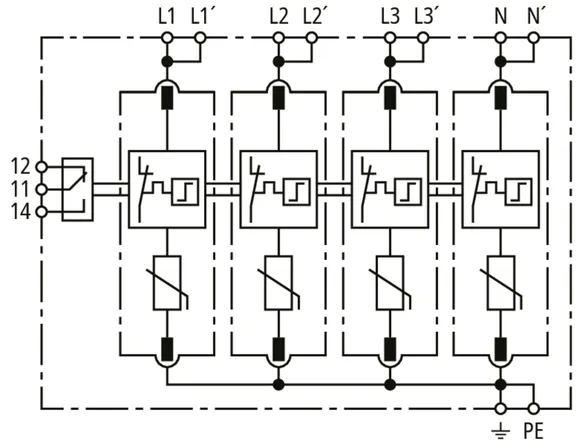

Part No. 943405 DG MD TNS 275 FM

GTIN 4013364477117, Customs tariff No. (EU): 85363030, Gross weight: 380.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MD TNS 275 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TNS 275 FM
記事番号: 943405
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	DEKRA
FM 接点/接点形式	切替接点


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 943405 was added to Notepad.

Go to Notepad

Product 943405 was added to the cart.

Go to Web-Shop

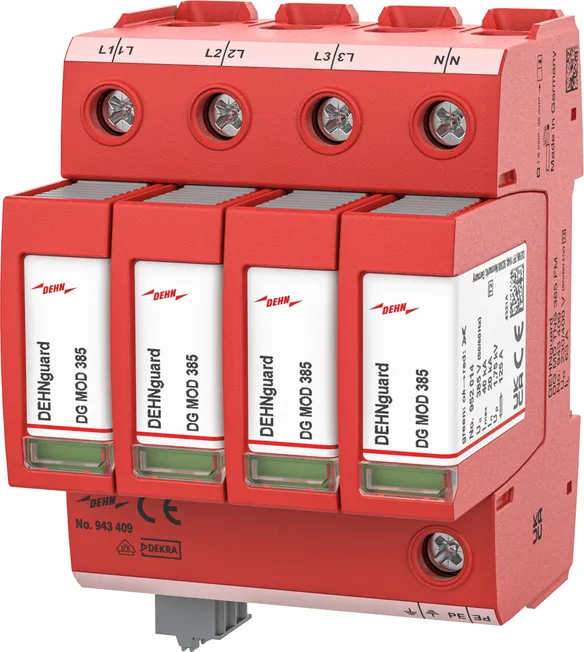

Part No. 943409 DG MD TNS 385 FM

GTIN 4013364522213, Customs tariff No. (EU): 85363030, Gross weight: 380.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MD TNS 385 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：385 V ac
保護レベル：<= 1.75 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TNS 385 FM
記事番号: 943409
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.75 kV
認証	DEKRA
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.75 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.35 / ≤ 1.35 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 強度
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 943409 was added to Notepad.

Go to Notepad

Product 943409 was added to the cart.

Go to Web-Shop

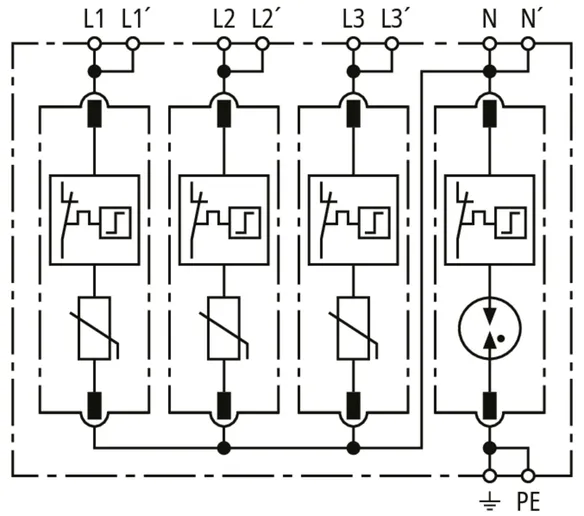

Part No. 943310 DG MD TT 275

GTIN 4013364522046, Customs tariff No. (EU): 85363030, Gross weight: 250.00 g, PU: 1.00 ピース

Images

Additional information

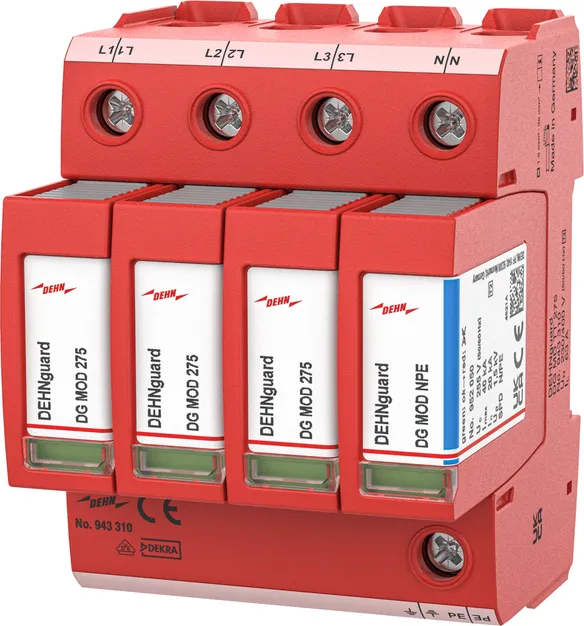

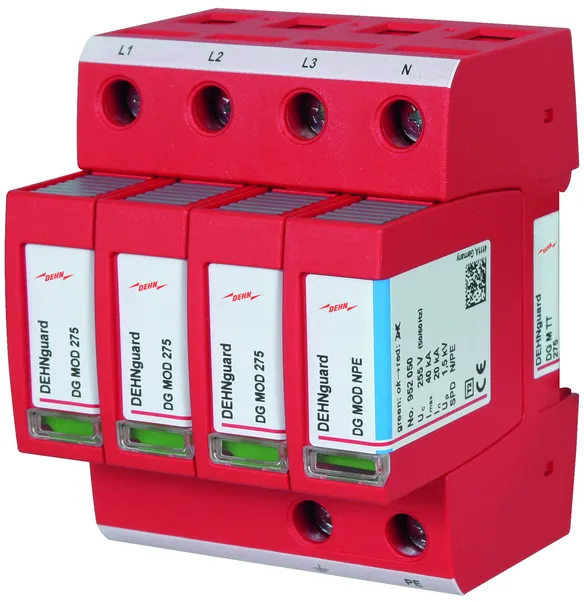

過電圧避雷器 DEHNguard MD TT 275
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TT 275
記事番号: 943310
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	DEKRA


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 943310 was added to Notepad.

Go to Notepad

Product 943310 was added to the cart.

Go to Web-Shop

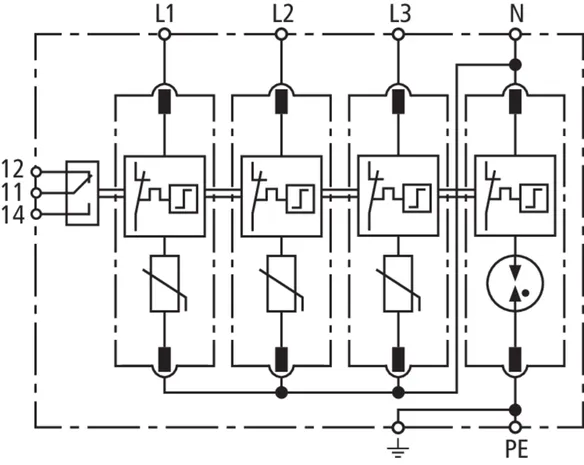

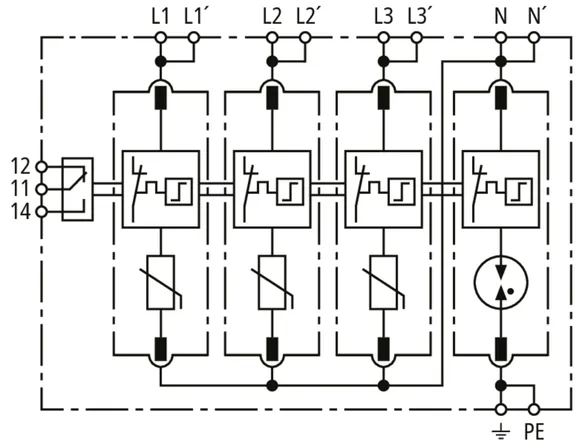

Part No. 943315 DG MD TT 275 FM

GTIN 4013364477155, Customs tariff No. (EU): 85363030, Gross weight: 250.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MD TT 275 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TT 275 FM
記事番号: 943315
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	DEKRA
FM 接点/接点形式	切替接点


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 943315 was added to Notepad.

Go to Notepad

Product 943315 was added to the cart.

Go to Web-Shop

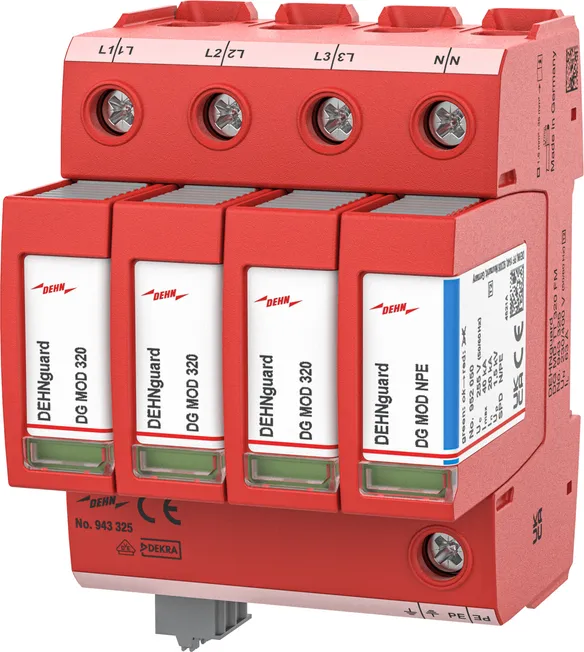

Part No. 943325 DG MD TT 320 FM

GTIN 4013364522206, Customs tariff No. (EU): 85363030, Gross weight: 250.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MD TT 320 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：320 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TT 320 FM
記事番号: 943325
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	320 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	DEKRA
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	320 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1.2 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV

Product 943325 was added to Notepad.

Go to Notepad

Product 943325 was added to the cart.

Go to Web-Shop

Part No. 943328 DG MD TT 150 FM

GTIN 4013364522237, Customs tariff No. (EU): 85363030, Gross weight: 498.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MD TT 150 FM
4 極モジュール式のプラグ式過電圧避雷器
120/240 V TT-および TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：150 V ac
保護レベル：<= 1.5 kV
公称放電電流：15 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TT 150 FM
記事番号: 943328
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	150 V (50 / 60 Hz)
公称放電電流 (8/20 µs) [L-N] (I_n )	15 kA
公称放電電流 (8/20 µs) [N-PE] (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 0.7 / ≤ 1.5 kV
認証	DEKRA
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	120 / 208 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	150 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) [L-N] (I_n )	15 kA
公称放電電流 (8/20 µs) [N-PE] (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 0.7 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 0.55 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	175 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	230 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV

Product 943328 was added to Notepad.

Go to Notepad

Product 943328 was added to the cart.

Go to Web-Shop

Part No. 943317 DG MD TT 385 FM

GTIN 4013364522220, Customs tariff No. (EU): 85363030, Gross weight: 250.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MD TT 385 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：385 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD TT 385 FM
記事番号: 943317
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.5 kV
認証	DEKRA
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1.35 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 強度
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV

Product 943317 was added to Notepad.

Go to Notepad

Product 943317 was added to the cart.

Go to Web-Shop

Part No. 943381 DG MD H TT 275

GTIN 4013364522022, Customs tariff No. (EU): 85363030, Gross weight: 250.00 g, PU: 1.00 ピース

Images

Additional information

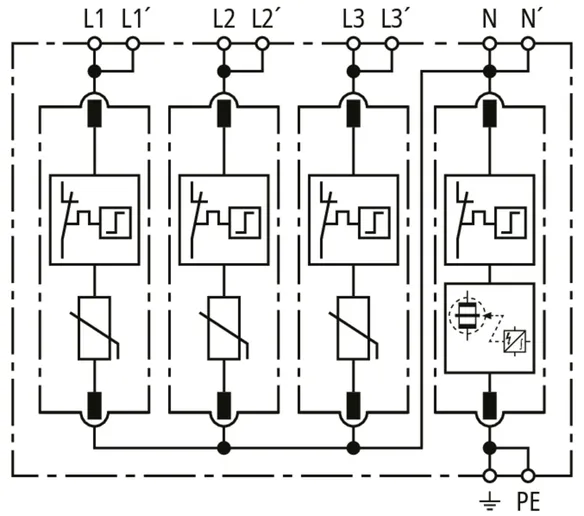

過電圧避雷器 DEHNguard MD H TT 275
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD H TT 275
記事番号: 943381
or equivalent.

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) [L-N] (I_n )	20 kA
公称放電電流 (8/20 µs) [N-PE] (I_n )	80 kA
最大放電電流 (8/20 µs) [L-N] (I_最大 )	40 kA
最大放電電流 (8/20 µs) [N-PE] (I_最大 )	120 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	DEKRA

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) [L-N] (I_n )	20 kA
公称放電電流 (8/20 µs) [N-PE] (I_n )	80 kA
最大放電電流 (8/20 µs) [L-N] (I_最大 )	40 kA
最大放電電流 (8/20 µs) [N-PE] (I_最大 )	120 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA

Product 943381 was added to Notepad.

Go to Notepad

Product 943381 was added to the cart.

Go to Web-Shop

Part No. 943385 DG MD H TT 275 FM

GTIN 4013364477193, Customs tariff No. (EU): 85363030, Gross weight: 250.00 g, PU: 1.00 ピース

Images

Additional information

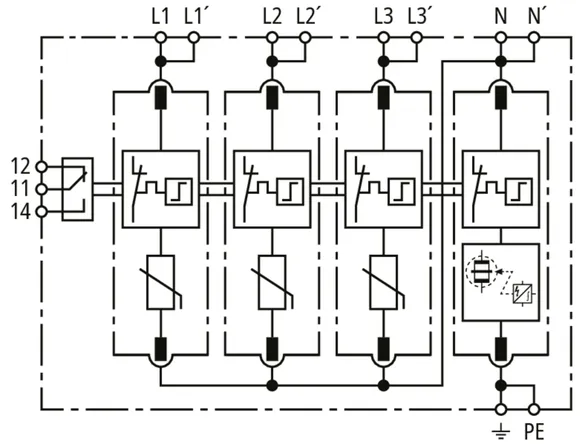

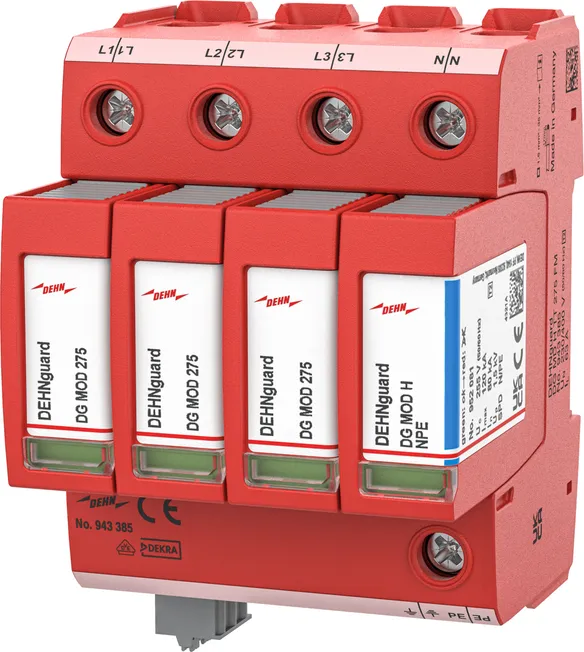

過電圧避雷器 DEHNguard MD H TT 275 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MD H TT 275 FM
記事番号: 943385
or equivalent.

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) [L-N] (I_n )	20 kA
公称放電電流 (8/20 µs) [N-PE] (I_n )	80 kA
最大放電電流 (8/20 µs) [L-N] (I_最大 )	40 kA
最大放電電流 (8/20 µs) [N-PE] (I_最大 )	120 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	DEKRA
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) [L-N] (I_n )	20 kA
公称放電電流 (8/20 µs) [N-PE] (I_n )	80 kA
最大放電電流 (8/20 µs) [L-N] (I_最大 )	40 kA
最大放電電流 (8/20 µs) [N-PE] (I_最大 )	120 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	63 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	63 A gG
分岐配線による最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
分岐配線用接続断面積（最大）	35 mm²撚り線/25 mm²細線
V 貫通配線用接続断面積（最大）	16 mm²多線/撚り線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	DEKRA
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 943385 was added to Notepad.

Go to Notepad

Product 943385 was added to the cart.

Go to Web-Shop

Part No. 942300 DG MP TNC 275

GTIN 4013364495272, Customs tariff No. (EU): 85363030, Gross weight: 316.66 g, PU: 1.00 ピース

Images

Additional information

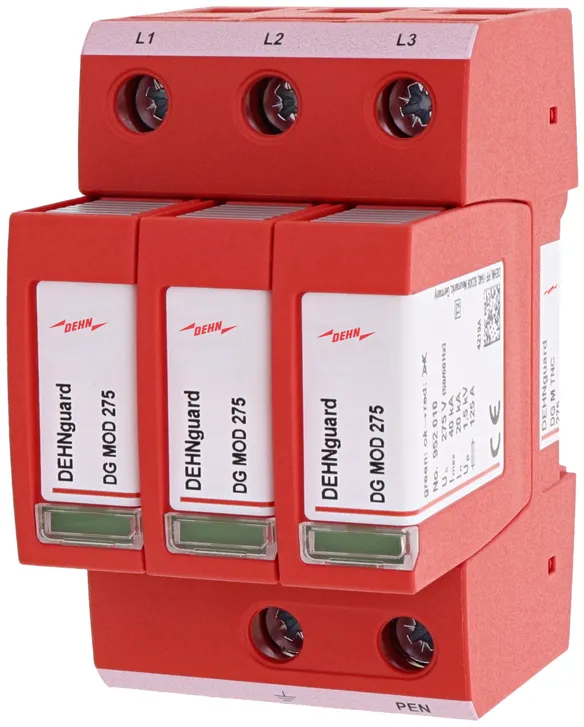

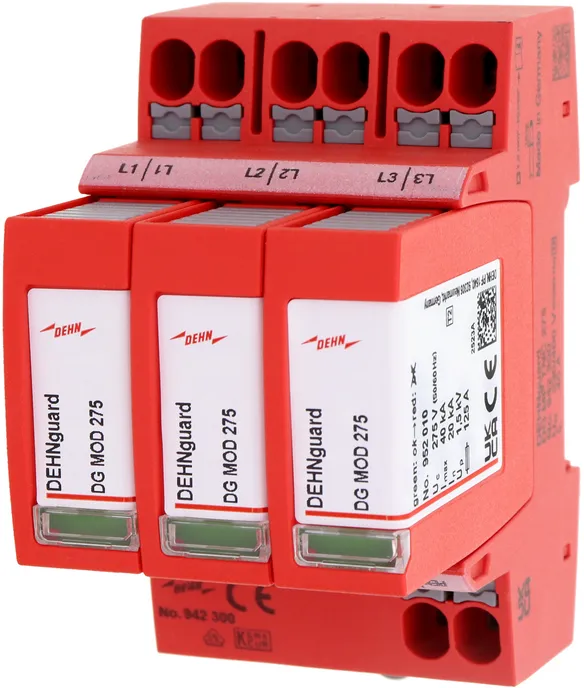

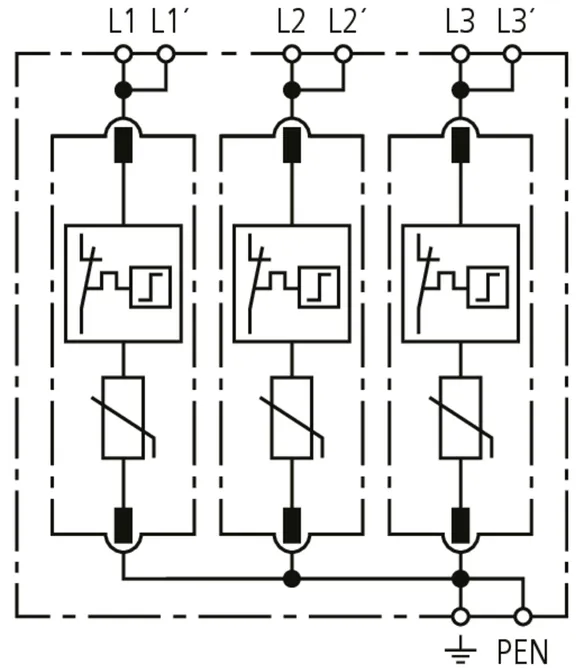

過電圧避雷器 DEHNguard MP TNC 275
3 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け230/400 V TN-C システムに適し
、幅 3TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TNC 275
記事番号: 942300
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 1.5 kV
認証	KEMA、VDE

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル (U_P )	≤ 1.5 kV
5 kA における保護レベル (U_P )	≤ 1 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA、VDE

Product 942300 was added to Notepad.

Go to Notepad

Product 942300 was added to the cart.

Go to Web-Shop

Part No. 942318 DG MP TNC 150 FM

GTIN 4013364495265, Customs tariff No. (EU): 85363030, Gross weight: 324.71 g, PU: 1.00 ピース

Images

Additional information

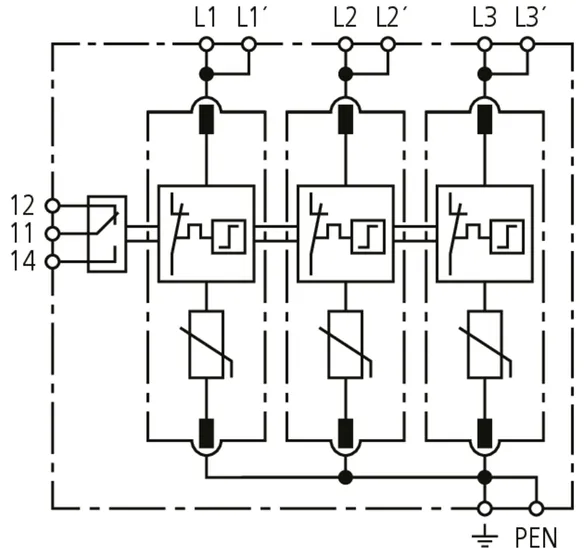

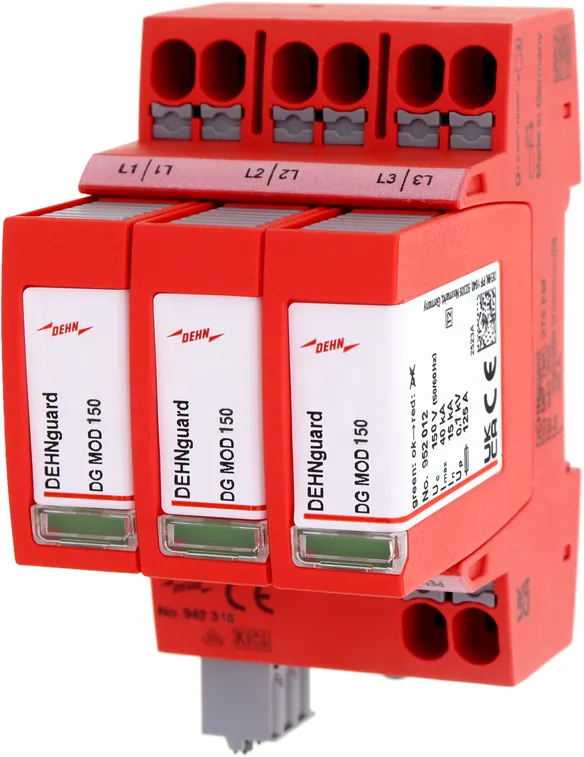

過電圧避雷器 DEHNguard MP TNC 150 FM
3 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向けTN-C システムに適し
、幅 3TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：150 V ac
保護レベル：<= 0.7 kV
公称放電電流：15 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TNC 150 FM
記事番号: 942318
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	150 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 0.7 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	120 / 208 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	150 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル (U_P )	≤ 0.7 kV
5 kA における保護レベル (U_P )	≤ 0.55 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	175 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	230 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 942318 was added to Notepad.

Go to Notepad

Product 942318 was added to the cart.

Go to Web-Shop

Part No. 942305 DG MP TNC 275 FM

GTIN 4013364495289, Customs tariff No. (EU): 85363030, Gross weight: 323.13 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MP TNC 275 FM
3 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け230/400 V TN-C システムに適し
、幅 3TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TNC 275 FM
記事番号: 942305
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 1.5 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル (U_P )	≤ 1.5 kV
5 kA における保護レベル (U_P )	≤ 1 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 942305 was added to Notepad.

Go to Notepad

Product 942305 was added to the cart.

Go to Web-Shop

Part No. 942319 DG MP TNC 385 FM

GTIN 4013364495296, Customs tariff No. (EU): 85363030, Gross weight: 324.71 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MP TNC 385 FM
3 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向けTN-C システムに適し
、幅 3TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：385 V ac
保護レベル：<= 1.75 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TNC 385 FM
記事番号: 942319
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 1.75 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル (U_P )	≤ 1.75 kV
5 kA における保護レベル (U_P )	≤ 1.35 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 強度
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 942319 was added to Notepad.

Go to Notepad

Product 942319 was added to the cart.

Go to Web-Shop

Part No. 942308 DG MP TNC 440 FM

GTIN 4013364495258, Customs tariff No. (EU): 85363030, Gross weight: 355.78 g, PU: 1.00 ピース

Images

Additional information

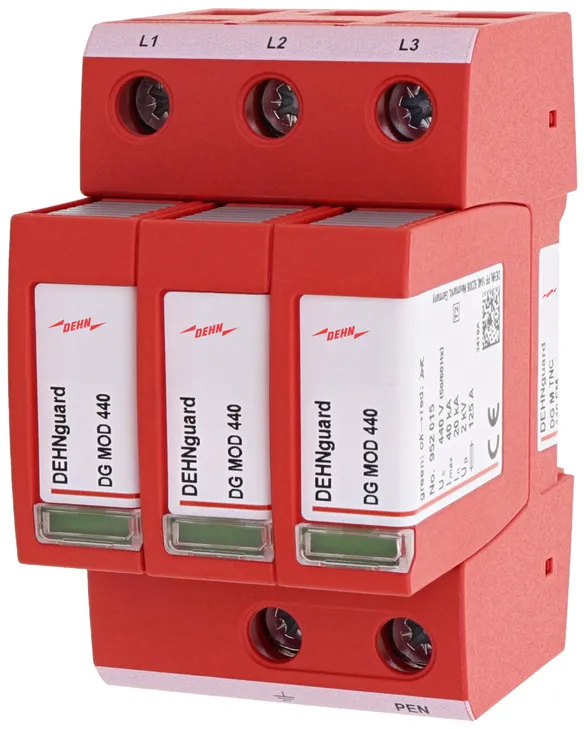

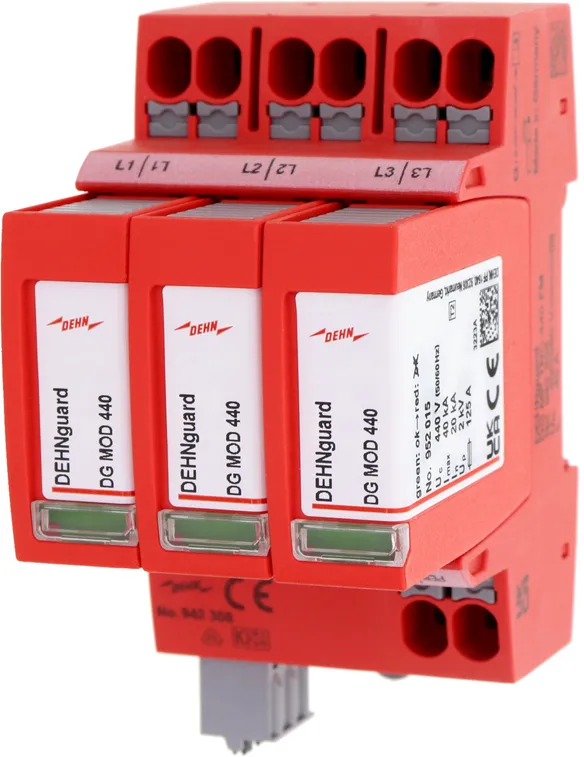

過電圧避雷器 DEHNguard MP TNC 440 FM
3 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け400/690 V TN-C システムに適し
、幅 3TE
遠隔信号接点付き
EN 61643-11 に準拠した避雷器タイプ 2 + タイプ 3
故障報告
連続最高電圧：440 V ac
保護レベル：<= 2 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TNC 440 FM
記事番号: 942308
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	440 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 2 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	400 / 690 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	440 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル (U_P )	≤ 2 kV
5 kA における保護レベル (U_P )	≤ 1.7 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	580 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	765 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 942308 was added to Notepad.

Go to Notepad

Product 942308 was added to the cart.

Go to Web-Shop

Part No. 942200 DG MP TN 275

GTIN 4013364495395, Customs tariff No. (EU): 85363030, Gross weight: 228.88 g, PU: 1.00 ピース

Images

Additional information

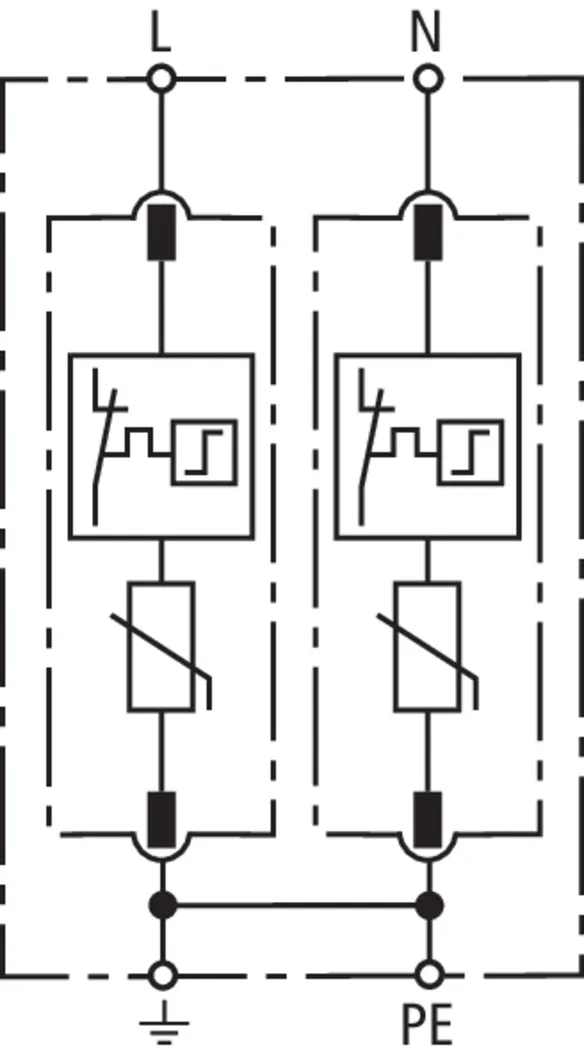

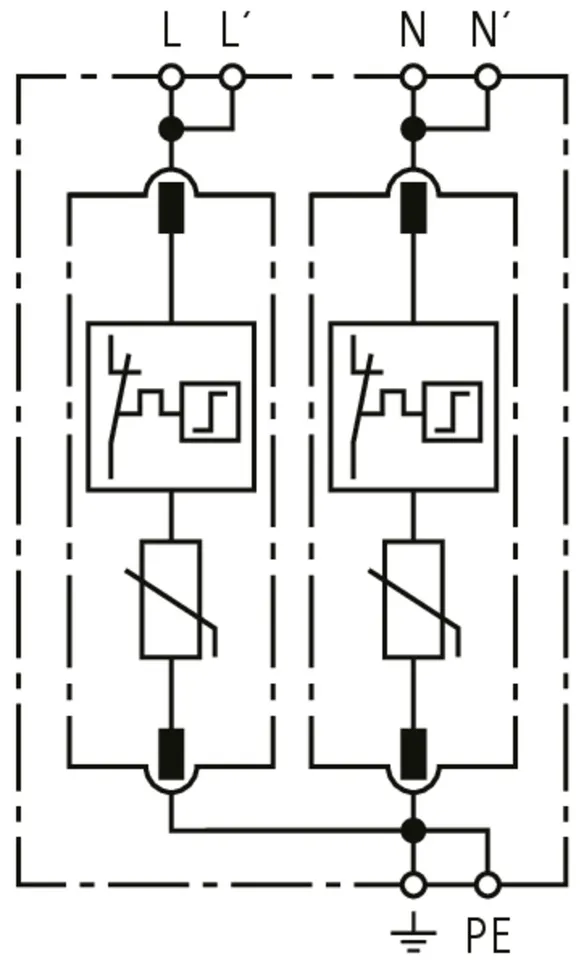

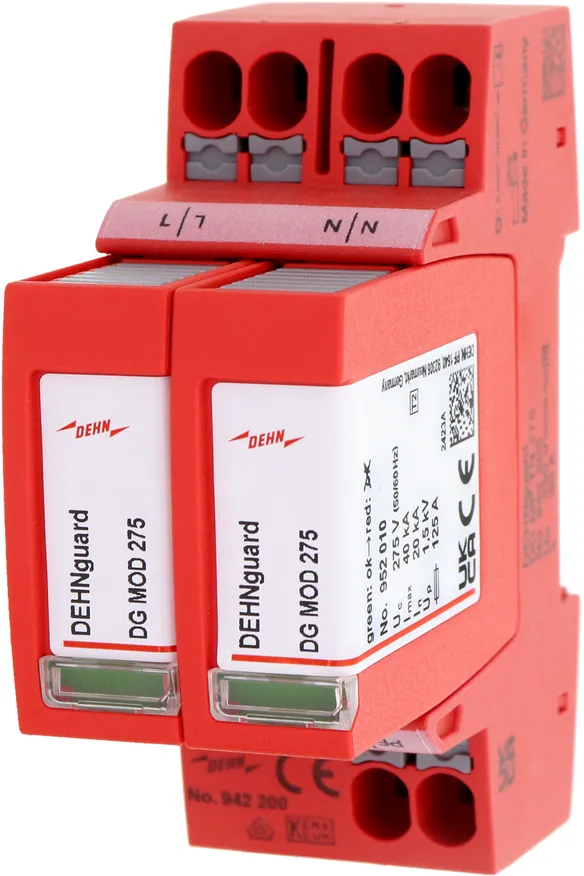

過電圧避雷器 DEHNguard MP TN 275
2 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け単相 230 V-TN システムに適し
、幅 2TE
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TN 275
記事番号: 942200
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	KEMA、VDE

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA、VDE

Product 942200 was added to Notepad.

Go to Notepad

Product 942200 was added to the cart.

Go to Web-Shop

Part No. 942207 DG MP TN 150 FM

GTIN 4013364495418, Customs tariff No. (EU): 85363030, Gross weight: 231.67 g, PU: 1.00 ピース

Images

Additional information

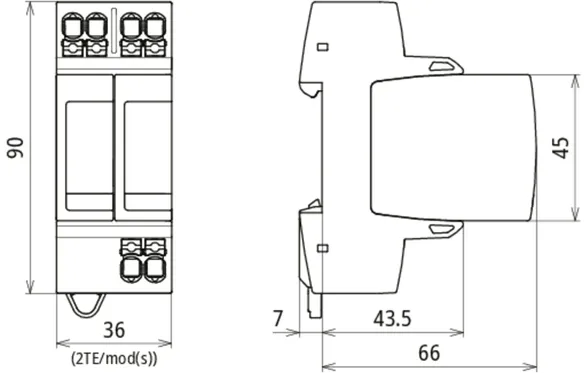

過電圧避雷器 DEHNguard MP TN 150 FM
2 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け単相 TN システムに適し
、幅 2TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：150 V ac
保護レベル：<= 0.7 kV
公称放電電流：15 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TN 150 FM
記事番号: 942207
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	150 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 0.7 / ≤ 0.7 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	120 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	150 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル [L-PE]/[N-PE] (U_P )	≤ 0.7 / ≤ 0.7 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 0.55 / ≤ 0.55 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	175 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	230 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20

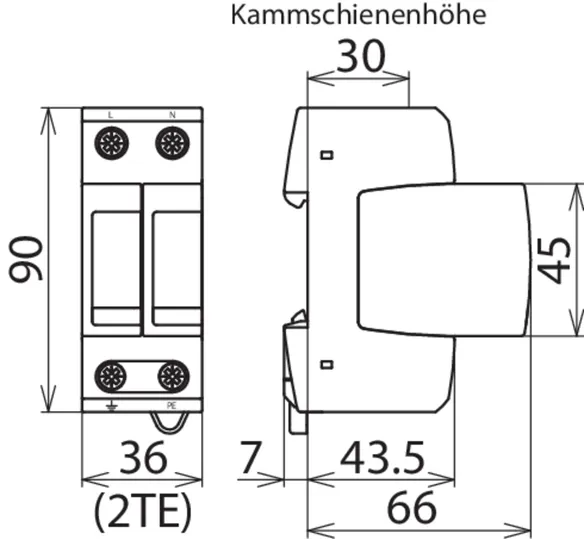

設置寸法	2 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 942207 was added to Notepad.

Go to Notepad

Product 942207 was added to the cart.

Go to Web-Shop

Part No. 942205 DG MP TN 275 FM

GTIN 4013364495401, Customs tariff No. (EU): 85363030, Gross weight: 231.32 g, PU: 1.00 ピース

Images

Additional information

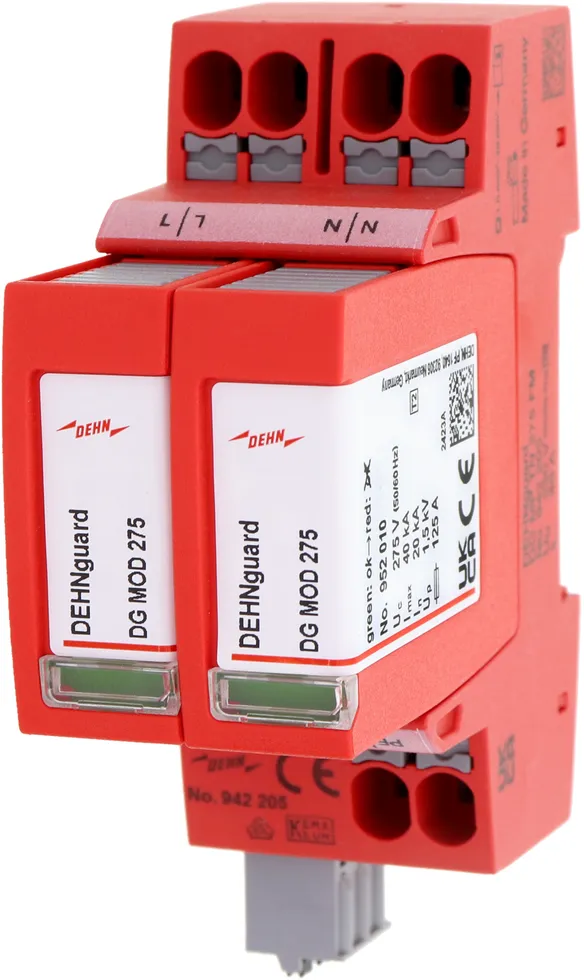

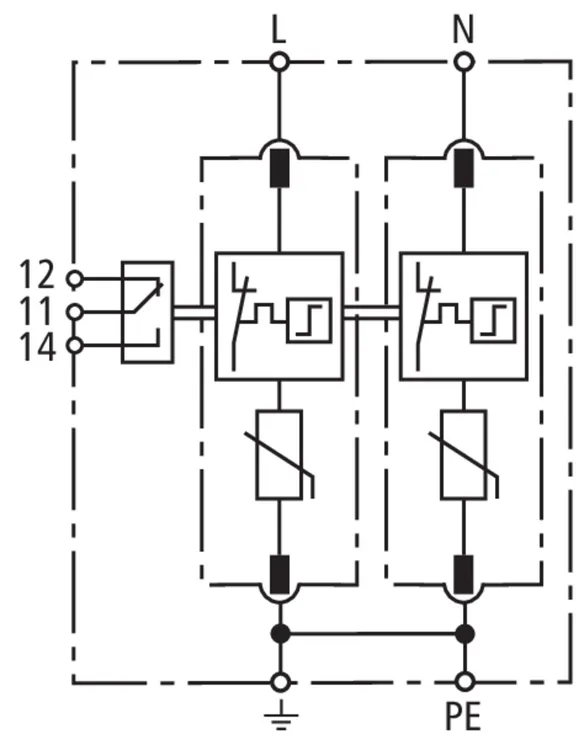

過電圧避雷器 DEHNguard MP TN 275 FM
2 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け単相 230 V-TN システムに適し
、幅 2TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TN 275 FM
記事番号: 942205
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 942205 was added to Notepad.

Go to Notepad

Product 942205 was added to the cart.

Go to Web-Shop

Part No. 942110 DG MP TT 2P 275

GTIN 4013364495326, Customs tariff No. (EU): 85363030, Gross weight: 220.36 g, PU: 1.00 ピース

Images

Additional information

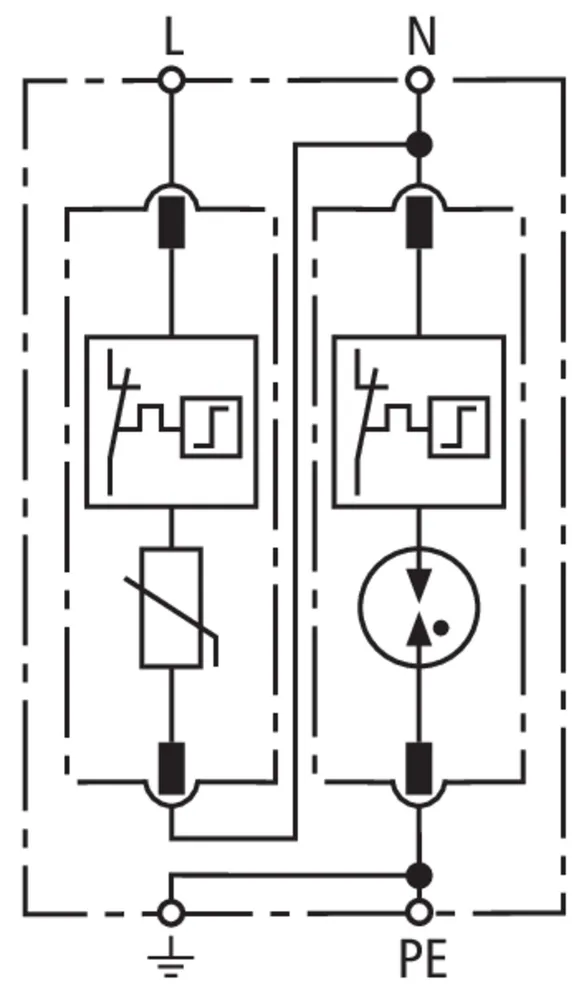

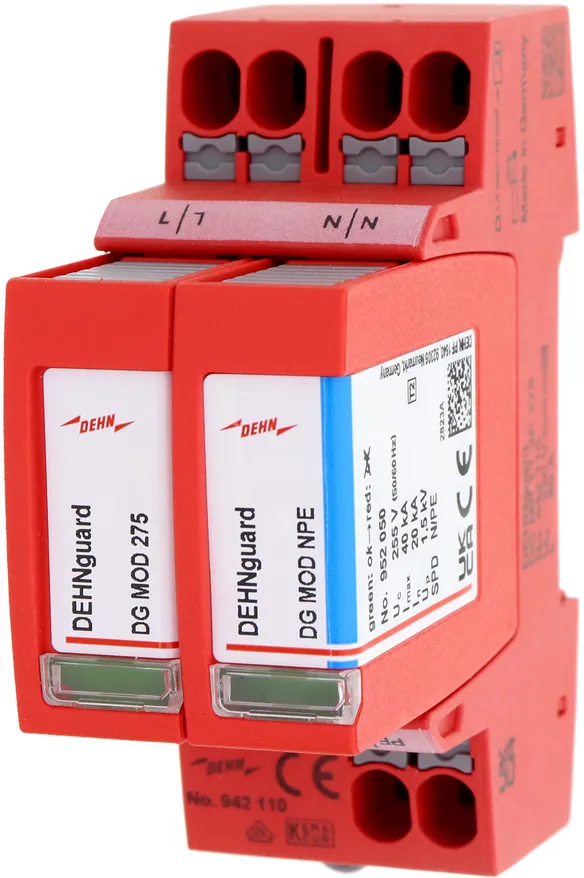

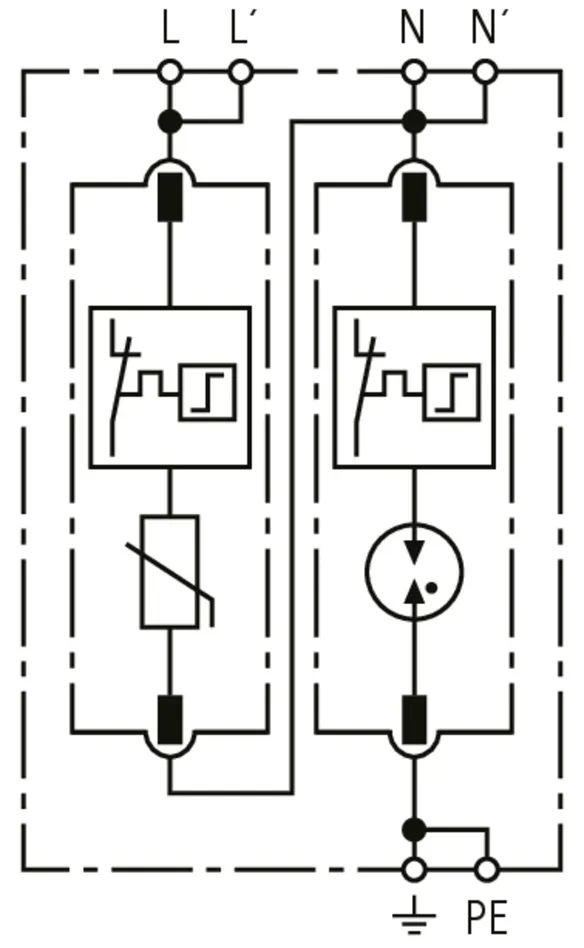

過電圧避雷器 DEHNguard MP TT 2P 275
2 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け単相 230 V-TT- および TN システムに適し
、幅 2TE
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TT 2P 275
記事番号: 942110
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	KEMA、VDE

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA、VDE
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV

Product 942110 was added to Notepad.

Go to Notepad

Product 942110 was added to the cart.

Go to Web-Shop

Part No. 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, Customs tariff No. (EU): 85363030, Gross weight: 226.75 g, PU: 1.00 ピース

Images

Additional information

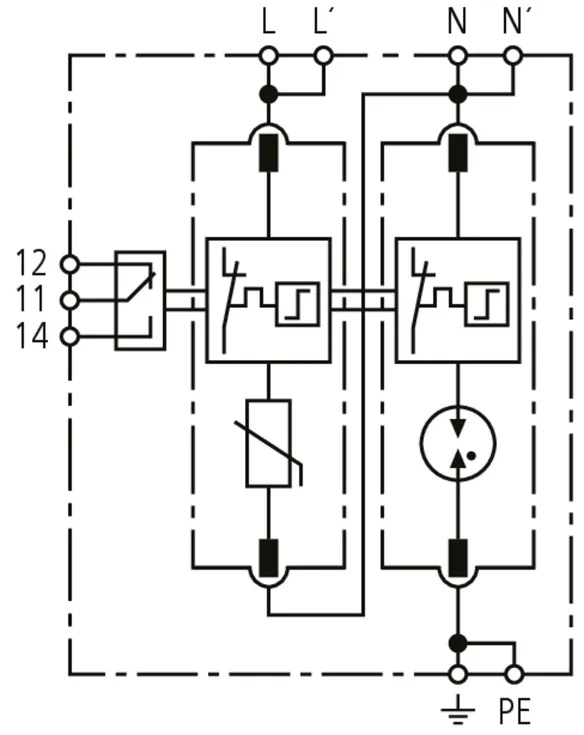

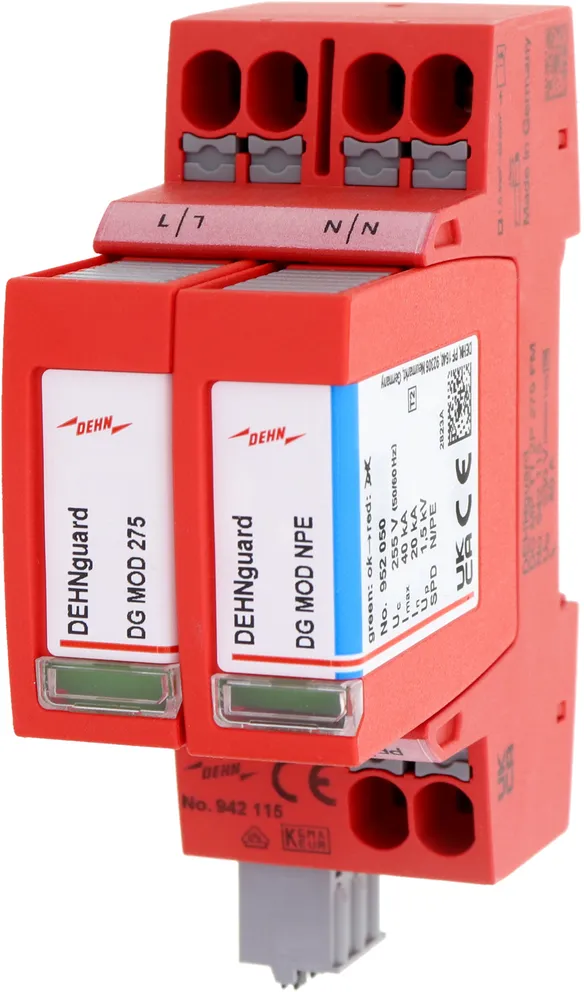

過電圧避雷器 DEHNguard MP TT 2P 275 FM
2 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け単相 230 V-TT- および TN システムに適し
、幅 2TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TT 2P 275 FM
記事番号: 942115
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV

Product 942115 was added to Notepad.

Go to Notepad

Product 942115 was added to the cart.

Go to Web-Shop

Part No. 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, Customs tariff No. (EU): 85363030, Gross weight: 230.96 g, PU: 1.00 ピース

Images

Additional information

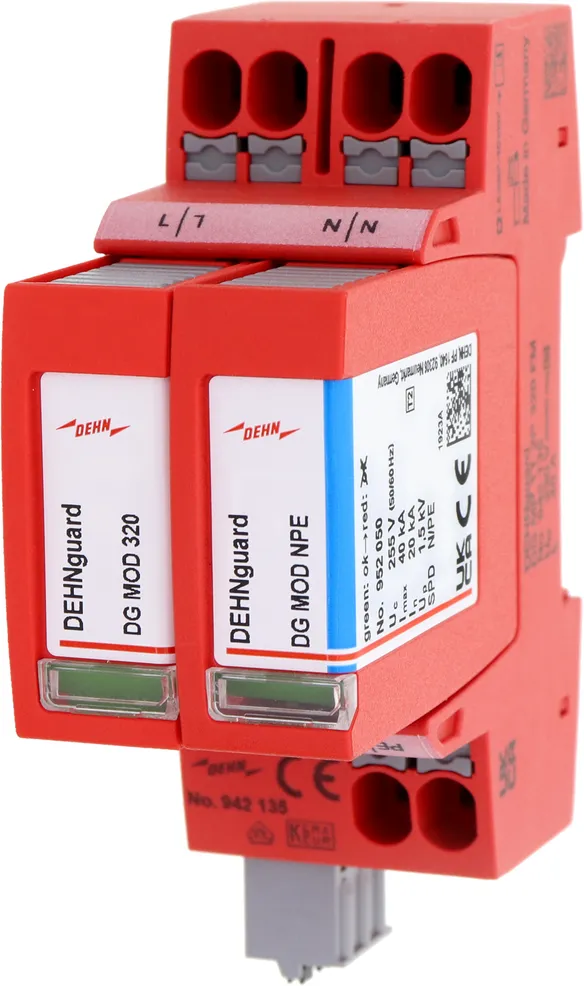

過電圧避雷器 DEHNguard MP TT 2P 320 FM
2 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け単相 230 V-TT- および TN システムに適し
、幅 2TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：320 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TT 2P 320 FM
記事番号: 942135
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	320 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	320 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1.2 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV

Product 942135 was added to Notepad.

Go to Notepad

Product 942135 was added to the cart.

Go to Web-Shop

Part No. 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, Customs tariff No. (EU): 85363090, Gross weight: 227.23 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MP TT 2P 385 FM
2 極モジュール式のプラグ式
過電圧避雷器二重プッシュイン端子
付き分岐配線と貫通配線
向け単相 TT- および TN システムに適し
、幅 2TE
遠隔信号接点付き
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：385 V ac
保護レベル：<= 1.75 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP TT 2P 385 FM
記事番号: 942117
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 [L-N] (U_C )	385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.5 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
複合衝撃 [L-N] (U_OC )	20 kV
複合衝撃 [N-PE] (U_OC )	6 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1.35 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.75 kV

Product 942117 was added to Notepad.

Go to Notepad

Product 942117 was added to the cart.

Go to Web-Shop

Part No. 942307 DG MP WE 600 FM

GTIN 4013364495302, Customs tariff No. (EU): 85363030, Gross weight: 384.26 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard MP WE 600 FM

3 極モジュール式、プラグ式過電圧避雷器、分岐配線および貫通配線用二重プッシュイン接続端子が搭載されています。400/690 V TN-C システムの風力タービンでの使用に適しています。幅 3TE
遠隔信号接点付き
短時間電圧変動を考慮
バリスタ定格電圧 Umov の上昇により
避雷器タイプ 2 + タイプ 3 EN 61643-11 に準拠
故障報告
連続最高電圧：600 V ac
バリスタ定格電圧：750 V ac
保護レベル：<= 3 kV
公称放電電流：15 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG MP WE 600 FM
記事番号: 942307
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
交流最高連続電圧 (U_C )	600 V (50 / 60 Hz)
バリスタ定格電圧 (U_mov )	750 V
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	25 kA
保護レベル (U_P )	≤ 3 kV
認証	KEMA、VDE
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 + タイプ 3 / クラス II + クラス III
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	480 / 830 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	600 V (50 / 60 Hz)
バリスタ定格電圧 (U_mov )	750 V
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	25 kA
複合衝撃 [L-N] (U_OC )	20 kV
V 貫通配線による定格負荷電流 (I_L )	40 A
保護レベル (U_P )	≤ 3 kV
5 kA における保護レベル (U_P )	≤ 2.5 kV
応答時間 (t_A )	≤ 25 ns
V 貫通配線による最大主電源側過電流保護	40 A gG
分岐配線による最大主電源側過電流保護（二重接続 2 x 10 mm²）	100 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	900 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	915 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線1.5 mm²単線
接続断面図 (最小)	6 mm²細線
接続断面図 (最大)	10 mm²単線/細線
ワイヤーエンドフェルール付き接続断面図（最小）	1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大）	6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大）	10 mm²
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA、VDE
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 942307 was added to Notepad.

Go to Notepad

Product 942307 was added to the cart.

Go to Web-Shop

Part No. 952300 DG M TNC 275

GTIN 4013364108431, Customs tariff No. (EU): 85363030, Gross weight: 355.40 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TNC 275
3 極モジュール式のプラグ式過電圧避雷器
TN-C システム用、幅 3TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TNC 275
記事番号: 952300
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 1.5 kV
5 kA における保護レベル (U_P )	≤ 1 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA, VDE, UL
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952300 was added to Notepad.

Go to Notepad

Product 952300 was added to the cart.

Go to Web-Shop

Part No. 952303 DG M TNC 440

GTIN 4013364120709, Customs tariff No. (EU): 85363030, Gross weight: 376.30 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TNC 440
3 極モジュール式のプラグ式過電圧避雷器
400/690 V TN-C システム用、幅 3TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：440 V ac
保護レベル：<= 2 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TNC 440
記事番号: 952303
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	440 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 2 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, UL

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	400 / 690 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	440 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 2 kV
5 kA における保護レベル (U_P )	≤ 1.7 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	580 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	765 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA, UL

Product 952303 was added to Notepad.

Go to Notepad

Product 952303 was added to the cart.

Go to Web-Shop

Part No. 952305 DG M TNC 275 FM

GTIN 4013364108448, Customs tariff No. (EU): 85363030, Gross weight: 348.80 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TNC 275 FM
3 極モジュール式のプラグ式過電圧避雷器
230/400 V TN-C システム用、幅 3TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TNC 275 FM
記事番号: 952305
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 1.5 kV
5 kA における保護レベル (U_P )	≤ 1 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA, VDE, UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 952305 was added to Notepad.

Go to Notepad

Product 952305 was added to the cart.

Go to Web-Shop

Part No. 952308 DG M TNC 440 FM

GTIN 4013364120716, Customs tariff No. (EU): 85363030, Gross weight: 383.20 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TNC 440 FM
3 極モジュール式のプラグ式過電圧避雷器
400/690 V TN-C システム用、幅 3TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：440 V ac
保護レベル：<= 2 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TNC 440 FM
記事番号: 952308
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	440 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 2 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, UL
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	400 / 690 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	440 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル (U_P )	≤ 2 kV
5 kA における保護レベル (U_P )	≤ 1.7 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	580 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	765 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA, UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 952308 was added to Notepad.

Go to Notepad

Product 952308 was added to the cart.

Go to Web-Shop

Part No. 952400 DG M TNS 275

GTIN 4013364108455, Customs tariff No. (EU): 85363030, Gross weight: 444.00 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TNS 275
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TN-S システム用、幅 4TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TNS 275
記事番号: 952400
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	KEMA, VDE, UL
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952400 was added to Notepad.

Go to Notepad

Product 952400 was added to the cart.

Go to Web-Shop

Part No. 952405 DG M TNS 275 FM

GTIN 4013364108462, Customs tariff No. (EU): 85363030, Gross weight: 479.00 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TNS 275 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TNS 275 FM
記事番号: 952405
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL
FM 接点/接点形式	切替接点


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	KEMA, VDE, UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952405 was added to Notepad.

Go to Notepad

Product 952405 was added to the cart.

Go to Web-Shop

Part No. 952310 DG M TT 275

GTIN 4013364108479, Customs tariff No. (EU): 85363030, Gross weight: 435.03 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TT 275
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.25 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TT 275
記事番号: 952310
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	KEMA, VDE, UL
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952310 was added to Notepad.

Go to Notepad

Product 952310 was added to the cart.

Go to Web-Shop

Part No. 952315 DG M TT 275 FM

GTIN 4013364108486, Customs tariff No. (EU): 85363030, Gross weight: 441.30 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TT 275 FM
4 極モジュール式のプラグ式過電圧避雷器
230/400 V TT-および TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TT 275 FM
記事番号: 952315
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL
FM 接点/接点形式	切替接点


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	KEMA, VDE, UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 / 400 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952315 was added to Notepad.

Go to Notepad

Product 952315 was added to the cart.

Go to Web-Shop

Part No. 952332 DG M TT 385/305 FM

GTIN 4013364469945, Customs tariff No. (EU): 85363030, Gross weight: 464.30 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TT 385/305 FM
4 極モジュール式のプラグ式過電圧避雷器
TT-および TN-S システム用、幅 4TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：385 V ac
保護レベル：<= 1.75 kV
公称放電電流：20 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TT 385/305 FM
記事番号: 952332
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 [L-N] (U_C )	385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	UL
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 / 400 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	305 V (50 / 60 Hz)
電圧 UL	277 / 480 V
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.75 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1.35 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 耐久性
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	4 TE、DIN 43880
認証	UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	2.0 kV

Product 952332 was added to Notepad.

Go to Notepad

Product 952332 was added to the cart.

Go to Web-Shop

Part No. 952200 DG M TN 275

GTIN 4013364108394, Customs tariff No. (EU): 85363030, Gross weight: 244.60 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TN 275
2 極モジュール式のプラグ式過電圧避雷器
単相 230 V-TN システム向け、幅 2TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TN 275
記事番号: 952200
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL, ATEX, IECEx


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA, VDE, UL, ATEX, IECEx
ATEX 認証	TÜV 22 ATEX 8929 X:II 3 G Ex ec IIC T4 Gc
IECEx 認証	IECEx TUR 22.0079X:Ex ec IIC T4 Gc
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952200 was added to Notepad.

Go to Notepad

Product 952200 was added to the cart.

Go to Web-Shop

Part No. 952205 DG M TN 275 FM

GTIN 4013364108400, Customs tariff No. (EU): 85363030, Gross weight: 247.70 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TN 275 FM
2 極モジュール式のプラグ式過電圧避雷器
単相 230V-TN システム向け、幅 2TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TN 275 FM
記事番号: 952205
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL, ATEX, IECEx
FM 接点/接点形式	切替接点


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-PE]/[N-PE] (U_P )	≤ 1 / ≤ 1 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	440 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA, VDE, UL, ATEX, IECEx
ATEX 認証	TÜV 22 ATEX 8929 X:II 3 G Ex ec IIC T4 Gc
IECEx 認証	IECEx TUR 22.0079X:Ex ec IIC T4 Gc
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952205 was added to Notepad.

Go to Notepad

Product 952205 was added to the cart.

Go to Web-Shop

Part No. 952110 DG M TT 2P 275

GTIN 4013364108417, Customs tariff No. (EU): 85363030, Gross weight: 258.00 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TT 2P 275
2 極モジュール式のプラグ式過電圧避雷器
単相 230 V-TT- および TN システム向け、幅 2TE
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TT 2P 275
記事番号: 952110
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL, ATEX, IECEx


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA, VDE, UL, ATEX, IECEx
ATEX 認証	TÜV 22 ATEX 8929 X:II 3 G Ex ec IIC T4 Gc
IECEx 認証	IECEx TUR 22.0079X:Ex ec IIC T4 Gc
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952110 was added to Notepad.

Go to Notepad

Product 952110 was added to the cart.

Go to Web-Shop

Part No. 952115 DG M TT 2P 275 FM

GTIN 4013364108424, Customs tariff No. (EU): 85363030, Gross weight: 244.10 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M TT 2P 275 FM
2 極モジュール式のプラグ式過電圧避雷器
単相 230 V-TT- および TN システム向け、幅 2TE
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：275 V ac
保護レベル：<= 1.5 kV
公称放電電流：20 kA
短絡耐性：50 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M TT 2P 275 FM
記事番号: 952115
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護	125 A gG
認証	KEMA, VDE, UL, ATEX, IECEx
FM 接点/接点形式	切替接点


SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	230 V (50 / 60 Hz)
交流最高連続電圧 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最高連続電圧 [N-PE] (U_C )	255 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (I_n )	20 kA
最大放電電流 (8/20 µs) (I_最大 )	40 kA
保護レベル [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA における保護レベル [L-N]/[N-PE] (U_P )	≤ 1 / ≤ 1.5 kV
フォロー電流消弧能力 [N-PE] (I_fi )	100 A_eff
応答時間 [L-N] (t_A )	≤ 25 ns
応答時間 [N-PE] (t_A )	≤ 100 ns
最大主電源側過電流保護	125 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	50 kA_eff
TOV 電圧 [L-N] (U_T) – 特徴	335 V / 5 秒 – 耐久性
TOV 電圧 [L-N] (U_T) – 特徴	440 V / 120 分 – 安全故障
TOV 電圧 [N-PE] (U_T) – 特徴	1200 V / 200 ミリ秒 – 耐久性
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	2 TE、DIN 43880
認証	KEMA, VDE, UL, ATEX, IECEx
ATEX 認証	TÜV 22 ATEX 8929 X:II 3 G Ex ec IIC T4 Gc
IECEx 認証	IECEx TUR 22.0079X:Ex ec IIC T4 Gc
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線
詳細技術仕様：	---------------------------------
雷インパルス電流 (10/350 µs) [N-PE] (I_imp )	12 kA
保護レベル [L-PE] (U_P )	1.5 kV
16.7Hz 鉄道電力供給システムにおける避雷器の使用
– テスト電圧 AC (U_C )	275 V
– 公称電圧 AC (U_N )	230 V
– 公称周波数 AC (f_N )	16.7 Hz

Product 952115 was added to Notepad.

Go to Notepad

Product 952115 was added to the cart.

Go to Web-Shop

Part No. 952302 DG M WE 600

GTIN 4013364113305, Customs tariff No. (EU): 85363030, Gross weight: 406.60 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M WE 600

3 極モジュール式、プラグ式過電圧避雷器、400/690 V TN-C システムの風力タービンでの使用に適しています。幅 3TE
短時間電圧変動を考慮
バリスタ定格電圧 Umov の上昇により
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：600 V ac
バリスタ定格電圧：750 V ac
保護レベル：<= 3 kV
公称放電電流：15 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M WE 600
記事番号: 952302
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	600 V (50 / 60 Hz)
バリスタ定格電圧 (U_mov )	750 V
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	25 kA
保護レベル (U_P )	≤ 3 kV
最大主電源側過電流保護	100 A gG
認証	KEMA, UL

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	480 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	600 V (50 / 60 Hz)
バリスタ定格電圧 (U_mov )	750 V
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	25 kA
保護レベル (U_P )	≤ 3 kV
5 kA における保護レベル (U_P )	≤ 2.5 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	100 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	900 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	915 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA, UL

Product 952302 was added to Notepad.

Go to Notepad

Product 952302 was added to the cart.

Go to Web-Shop

Part No. 952307 DG M WE 600 FM

GTIN 4013364113312, Customs tariff No. (EU): 85363030, Gross weight: 409.50 g, PU: 1.00 ピース

Images

Additional information

CAD files

過電圧避雷器 DEHNguard M WE 600 FM

3 極モジュール式、プラグ式過電圧避雷器、400/690 V TN-C システムの風力タービンでの使用に適しています。幅 3TE
遠隔信号接点付き
短時間電圧変動を考慮
バリスタ定格電圧 Umov の上昇により
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：600 V ac
バリスタ定格電圧：750 V ac
保護レベル：<= 3 kV
公称放電電流：15 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG M WE 600 FM
記事番号: 952307
or equivalent.

Certificates

Technical data

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
交流最高連続電圧 (U_C )	600 V (50 / 60 Hz)
バリスタ定格電圧 (U_mov )	750 V
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	25 kA
保護レベル (U_P )	≤ 3 kV
最大主電源側過電流保護	100 A gG
認証	KEMA, UL
FM 接点/接点形式	切替接点

SPD、EN 61643-11 / ...IEC 61643-11	タイプ 2 / クラス II
末端装置まで (≤ 10 m) のエネルギー協調保護効果	タイプ 2 + タイプ 3
公称電圧 AC (U_N )	480 V (50 / 60 Hz)
交流最高連続電圧 (U_C )	600 V (50 / 60 Hz)
バリスタ定格電圧 (U_mov )	750 V
公称放電電流 (8/20 µs) (I_n )	15 kA
最大放電電流 (8/20 µs) (I_最大 )	25 kA
保護レベル (U_P )	≤ 3 kV
5 kA における保護レベル (U_P )	≤ 2.5 kV
応答時間 (t_A )	≤ 25 ns
最大主電源側過電流保護	100 A gG
最大主電源側過電流保護付き短絡耐性 (I_SCCR )	25 kA_eff
TOV 電圧 (U_T) – 特徴	900 V / 5 秒 – 耐久性
TOV 電圧 (U_T) – 特徴	915 V / 120 分 – 安全故障
動作温度範囲 (T_U )	-40 °C ～ +80 °C
機能/故障表示	緑/赤
ポート数	1
接続断面図 (最小)	1.5 mm²単線/細線
接続断面図 (最大)	35 mm²撚り線/25 mm²細線
取付方法	35 mm DIN レール（EN 60715 準拠）
ハウジング素材	熱可塑性プラスチック、赤色、UL 94 V-0
設置場所	内部
保護等級	IP 20
設置寸法	3 TE、DIN 43880
認証	KEMA, UL
FM 接点/接点形式	切替接点
スイッチング容量 AC	250 V / 0.5 A
スイッチング容量 DC	250 V / 0.1 A、125 V / 0.2 A、75 V / 0.5 A
FM 端子用接続断面図	最大 1.5 mm²単線/細線

Product 952307 was added to Notepad.

Go to Notepad

Product 952307 was added to the cart.

Go to Web-Shop

DEHNguard モジュラー

Details

DEHNguard MD TNS ...(FM)

Part No. 943408 DG MD TNS 150 FM

??store.product.download.access-denied_ja_DE??

Product 943408 was added to Notepad.

Product 943408 was added to the cart.

Part No. 943400 DG MD TNS 275

??store.product.download.access-denied_ja_DE??

Product 943400 was added to Notepad.

Product 943400 was added to the cart.

Part No. 943405 DG MD TNS 275 FM

??store.product.download.access-denied_ja_DE??

Product 943405 was added to Notepad.

Product 943405 was added to the cart.

Part No. 943409 DG MD TNS 385 FM

??store.product.download.access-denied_ja_DE??

Product 943409 was added to Notepad.

Product 943409 was added to the cart.

DEHNguard MD TT ...(FM)

Part No. 943310 DG MD TT 275

??store.product.download.access-denied_ja_DE??

Product 943310 was added to Notepad.

Product 943310 was added to the cart.

Part No. 943315 DG MD TT 275 FM

??store.product.download.access-denied_ja_DE??

Product 943315 was added to Notepad.

Product 943315 was added to the cart.

Part No. 943325 DG MD TT 320 FM

??store.product.download.access-denied_ja_DE??

Product 943325 was added to Notepad.

Product 943325 was added to the cart.

Part No. 943328 DG MD TT 150 FM

??store.product.download.access-denied_ja_DE??

Product 943328 was added to Notepad.

Product 943328 was added to the cart.

Part No. 943317 DG MD TT 385 FM

??store.product.download.access-denied_ja_DE??

Product 943317 was added to Notepad.

Product 943317 was added to the cart.

DEHNguard MD H TT ...(FM)

Part No. 943381 DG MD H TT 275

??store.product.download.access-denied_ja_DE??

Product 943381 was added to Notepad.

Product 943381 was added to the cart.

Part No. 943385 DG MD H TT 275 FM

??store.product.download.access-denied_ja_DE??

Product 943385 was added to Notepad.

Product 943385 was added to the cart.

DEHNguard MP TNC ...

Part No. 942300 DG MP TNC 275

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

Product 942300 was added to Notepad.

Product 942300 was added to the cart.

DEHNguard MP TNC ...FM

Part No. 942318 DG MP TNC 150 FM

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

Product 942318 was added to Notepad.

Product 942318 was added to the cart.

Part No. 942305 DG MP TNC 275 FM

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

Product 942305 was added to Notepad.

Product 942305 was added to the cart.

Part No. 942319 DG MP TNC 385 FM

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??

??store.product.download.access-denied_ja_DE??
