DEHNguard S ...VA

  • ベース部とプラグ式保護モジュールからなる汎用過電圧避雷器
  • プラグ式保護モジュール内の漏れ電流のないバリスタ式スパークギャップ直列回路
  • 「サーモダイナミックコントロール」避雷器監視機能による高い装置安全性を実現
  • Red/Line 製品ラインの中でエネルギー調整されています。
  • モジュールリリースボタン付きモジュールロックシステムにより、ツール不要で簡単に保護モジュールを交換できます。

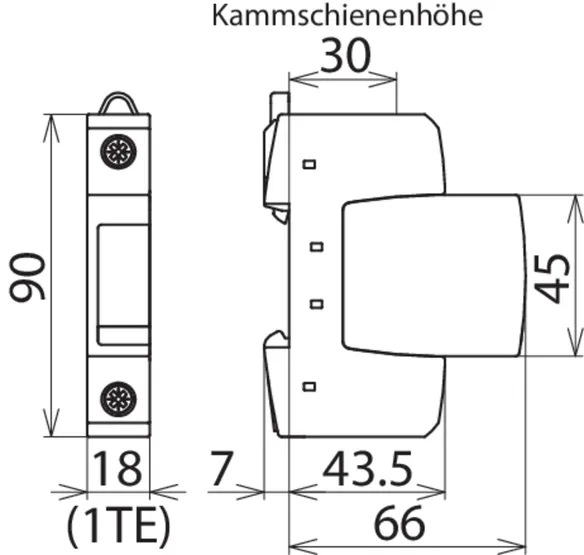

  • DIN 43880 に準拠したスリムなデザイン（モジュール構造）
  • 導体およびバスバー用多機能接続端子
  • EN 60068-2 に準拠した振動・衝撃テスト済み

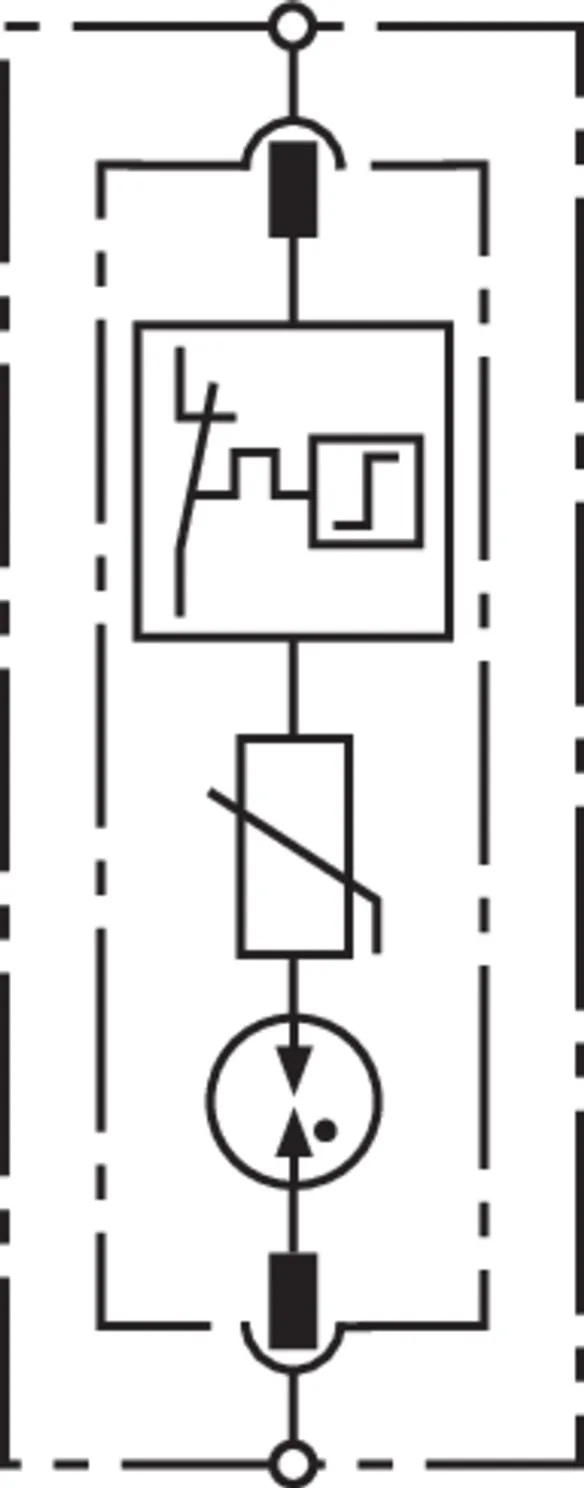

DEHNguard S VA

プラグ式保護モジュールにバリスタとスパークギャップ直列接続を備えたモジュール式単極過電圧避雷器。

3 Products

Part No. 952080 DG S 75 VA

GTIN 4013364127296, Customs tariff No. (EU): 85363030, Gross weight: 118.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard S 75 VA
1 極モジュール式のプラグ式過電圧避雷器
幅 1TE、 故障報告
EN 61643-11 に準拠したタイプ 2 避雷器
漏れ電流のないバリスタスパークギャップ直列回路
連続最高電圧：75 V ac/100 V dc
保護レベル：<= 1.1 kV
公称放電電流：10 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG S 75 VA
記事番号: 952080
or equivalent.

Certificates



Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 2 / クラス II
交流最高連続電圧 (UC ) 75 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (In ) 10 kA
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.1 kV
最大主電源側過電流保護 100 A gG

Product 952080 was added to Notepad.

Go to Notepad

Product 952080 was added to the cart.

Go to Web-Shop

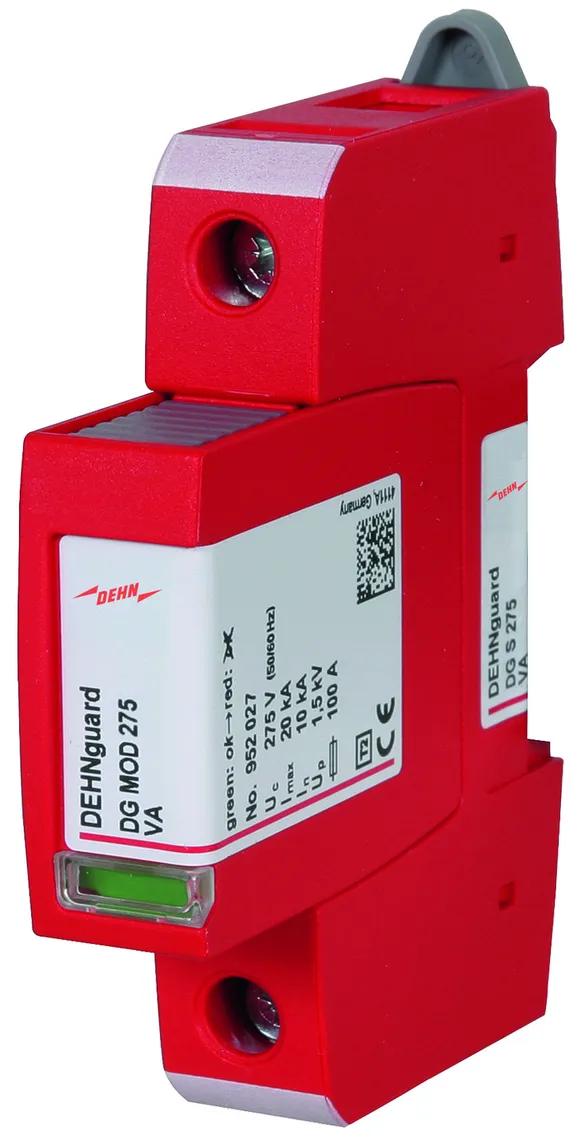

Part No. 952082 DG S 275 VA

GTIN 4013364127319, Customs tariff No. (EU): 85363030, Gross weight: 123.40 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard S 275 VA
1 極モジュール式のプラグ式過電圧避雷器
幅 1TE、 故障報告
EN 61643-11 に準拠したタイプ 2 避雷器
漏れ電流のないバリスタスパークギャップ直列回路
連続最高電圧：275 V ac/350 V dc
保護レベル：<= 1.5 kV
公称放電電流：10 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG S 275 VA
記事番号: 952082
or equivalent.

Certificates



Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 2 / クラス II
交流最高連続電圧 (UC ) 275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (In ) 10 kA
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 100 A gG

Product 952082 was added to Notepad.

Go to Notepad

Product 952082 was added to the cart.

Go to Web-Shop

Part No. 952084 DG S 385 VA

GTIN 4013364127333, Customs tariff No. (EU): 85363030, Gross weight: 127.70 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard S 385 VA
1 極モジュール式のプラグ式過電圧避雷器
幅 1TE、 故障報告
EN 61643-11 に準拠したタイプ 2 避雷器
漏れ電流のないバリスタスパークギャップ直列回路
連続最高電圧：385 V ac/500 V dc
保護レベル：<= 1.75 kV
公称放電電流：10 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG S 385 VA
記事番号: 952084
or equivalent.

Certificates



Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 2 / クラス II
交流最高連続電圧 (UC ) 385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (In ) 10 kA
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.75 kV
最大主電源側過電流保護 100 A gG

Product 952084 was added to Notepad.

Go to Notepad

Product 952084 was added to the cart.

Go to Web-Shop

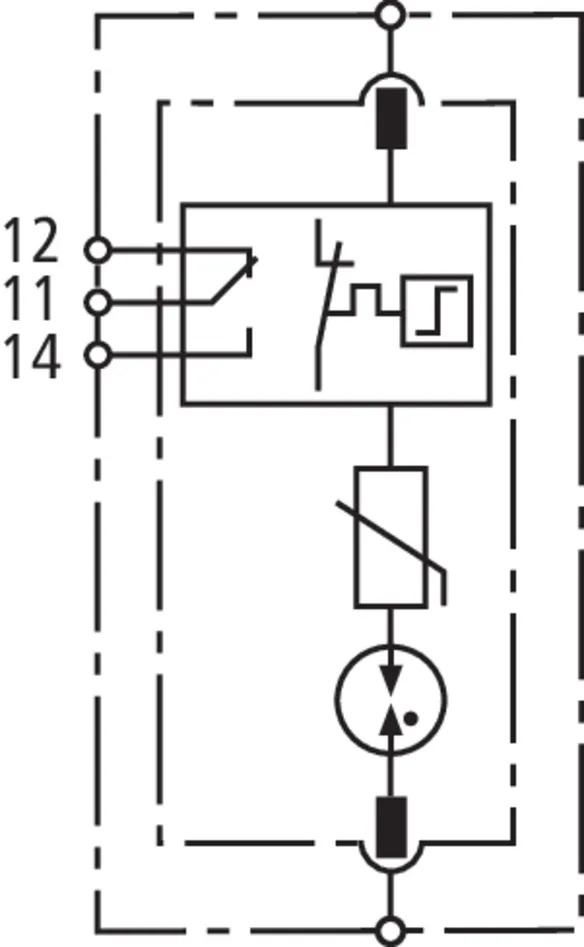

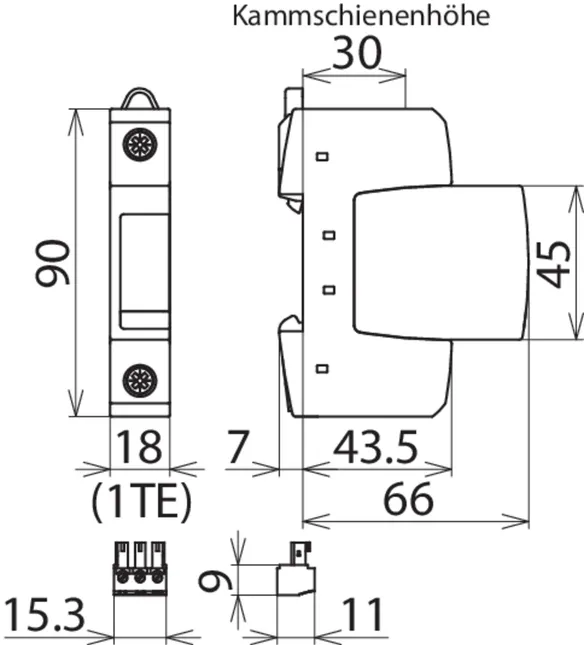

DEHNguard S VA FM

プラグ式保護モジュールにバリスとタスパークギャップ直列接続を備えたモジュール式単極過電圧避雷器、無電位遠隔信号接点付き。

3 Products

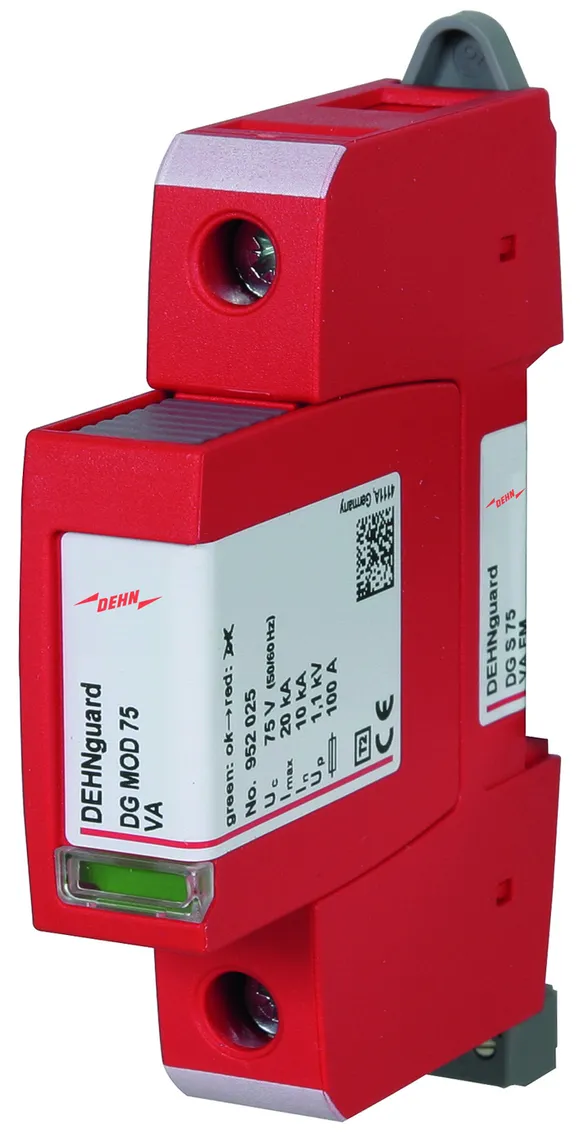

Part No. 952085 DG S 75 VA FM

GTIN 4013364127302, Customs tariff No. (EU): 85363030, Gross weight: 122.10 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard S 75 FM
1 極モジュール式のプラグ式過電圧避雷器
幅 1TE、 故障報告
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
漏れ電流のないバリスタスパークギャップ直列回路
連続最高電圧：75 V ac/100 V dc
保護レベル：<= 1.1 kV
公称放電電流：10 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG S 75 VA FM
記事番号: 952085
or equivalent.

Certificates



Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 2 / クラス II
交流最高連続電圧 (UC ) 75 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (In ) 10 kA
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.1 kV
最大主電源側過電流保護 100 A gG

Product 952085 was added to Notepad.

Go to Notepad

Product 952085 was added to the cart.

Go to Web-Shop

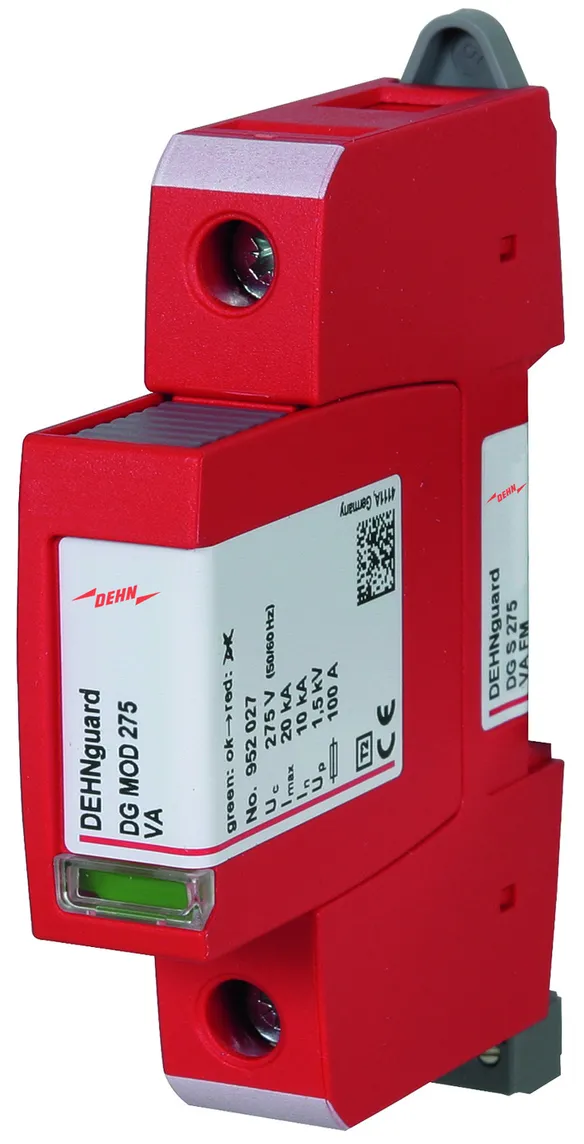

Part No. 952087 DG S 275 VA FM

GTIN 4013364127326, Customs tariff No. (EU): 85363030, Gross weight: 126.70 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard S275 VA FM
1 極モジュール式のプラグ式過電圧避雷器
幅 1TE、 故障報告
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
漏れ電流のないバリスタスパークギャップ直列回路
連続最高電圧：275 V ac/350 V dc
保護レベル <= 1.5 kV
公称放電電流：10 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG S 275 VA FM
記事番号: 952087
or equivalent.

Certificates



Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 2 / クラス II
交流最高連続電圧 (UC ) 275 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (In ) 10 kA
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 100 A gG

Product 952087 was added to Notepad.

Go to Notepad

Product 952087 was added to the cart.

Go to Web-Shop

Part No. 952089 DG S 385 VA FM

GTIN 4013364127340, Customs tariff No. (EU): 85363030, Gross weight: 131.70 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard S 385 VA FM
1 極モジュール式のプラグ式過電圧避雷器
幅 1TE、 故障報告
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 2 避雷器
漏れ電流のないバリスタスパークギャップ直列回路
連続最高電圧：385 V ac/500 V dc
保護レベル：<= 1.75 kV
公称放電電流：10 kA
短絡耐性：25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DG S 385 VA FM
記事番号: 952089
or equivalent.

Certificates



Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 2 / クラス II
交流最高連続電圧 (UC ) 385 V (50 / 60 Hz)
公称放電電流 (8/20 µs) (In ) 10 kA
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.75 kV
最大主電源側過電流保護 100 A gG

Product 952089 was added to Notepad.

Go to Notepad

Product 952089 was added to the cart.

Go to Web-Shop
