V NH / VA NH

  • サイズ 00 および 1 の NH ヒューズベース用避雷器
  • 監視装置、切り離し装置、避雷器バックアップヒューズ内蔵の酸化亜鉛バリスタ（VA NH...さらに直列接続スパークギャップ付き）
  • Red/Line 製品ラインの中でエネルギー調整されています。
  • 信号ピンの飛び出しによる故障表示

Details

lorem ipsum
lorem ipsum

V NH00 (FM)

サイズ 00 の NH ヒューズベースに使用するための、避雷器バックアップヒューズ内蔵のバリスタベースの過電圧保護器。オプションで、遠隔信号用の特殊信号ピン付きも可能。

2 Products

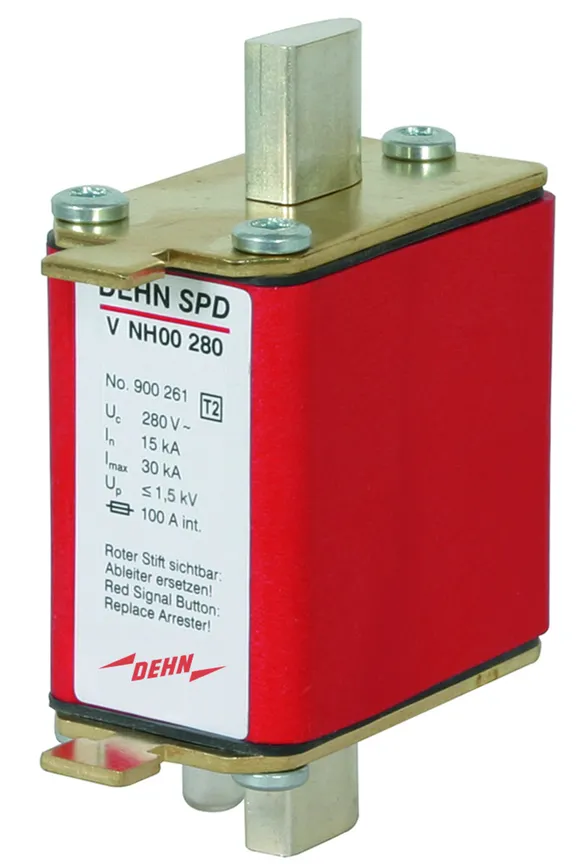

Part No. 900261 V NH00 280

GTIN 4013364094352, Customs tariff No. (EU): 85363030, Gross weight: 191.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 V NH00 280
サイズ 00 の NH
ヒューズベースに使用する、
1 極過電圧避雷器
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：280 V ac
15 kA (8/20) における保護レベル：< 1.5 kV
公称放電電流：15 kA (8/20)
最大放電電流：30 kA (8/20)
内部バックアップ保護の定格遮断容量：100 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器
NH ヒューズベース、サイズ 00 に組み込む

Brand: DEHN
タイプ: V NH00 280
記事番号: 900261
or equivalent.



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 2/ クラス II
交流最高連続電圧 (UC ) 280 V (50 / 60 Hz)
最大放電電流 (8/20 µs) (I最大 ) 30 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 必要無し

Product 900261 was added to Notepad.

Go to Notepad

Product 900261 was added to the cart.

Go to Web-Shop

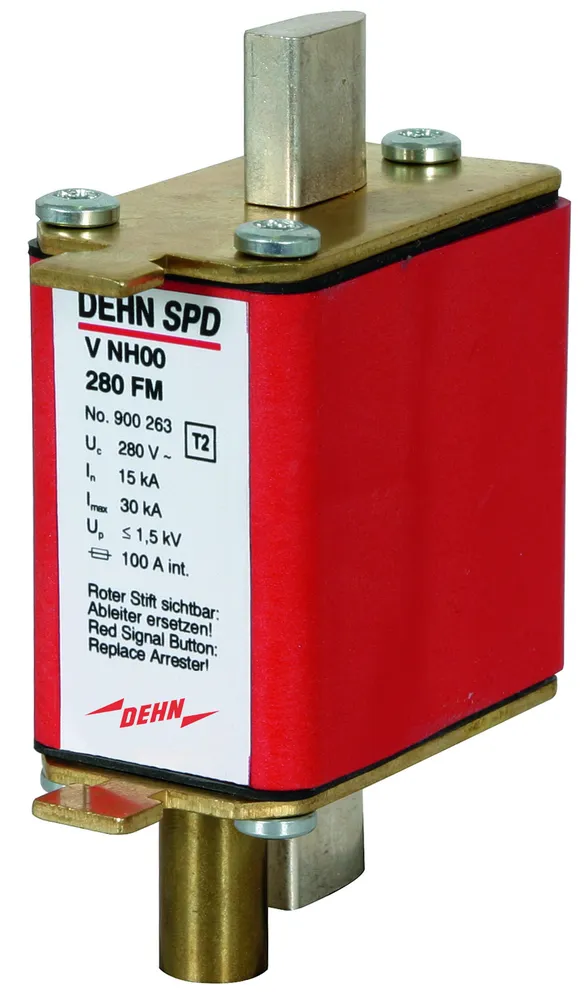

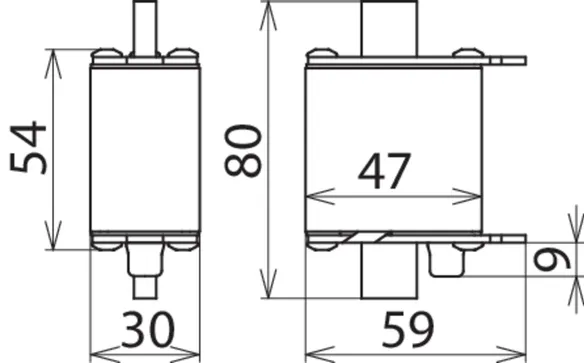

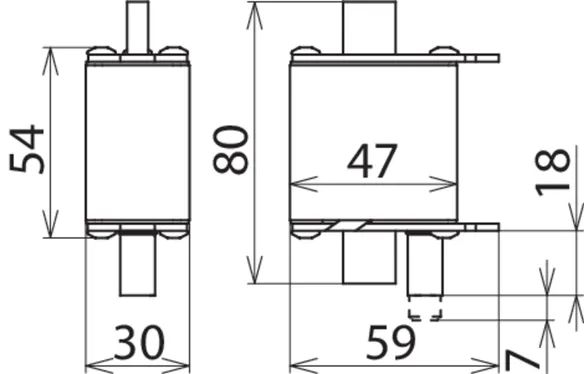

Part No. 900263 V NH00 280 FM

GTIN 4013364094369, Customs tariff No. (EU): 85363030, Gross weight: 208.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 V NH00 280 FM
サイズ 00 の NH ヒューズベースに使用する
1 極過電圧避雷器
遠隔信号対応の信号ピン付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：280 V ac
15 kA (8/20) における保護レベル：< 1.5 kV
公称放電電流：15 kA (8/20)
最大放電電流：30 kA (8/20)
内部バックアップ保護の定格遮断容量：100 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器
NH ヒューズベース、サイズ 00 に組み込む

Brand: DEHN
タイプ: V NH00 280 FM
記事番号: 900263
or equivalent.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 2/ クラス II
交流最高連続電圧 (UC ) 280 V (50 / 60 Hz)
最大放電電流 (8/20 µs) (I最大 ) 30 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 必要無し
遠隔信号対応の信号ピン 動作ストローク 7 mm

Product 900263 was added to Notepad.

Go to Notepad

Product 900263 was added to the cart.

Go to Web-Shop

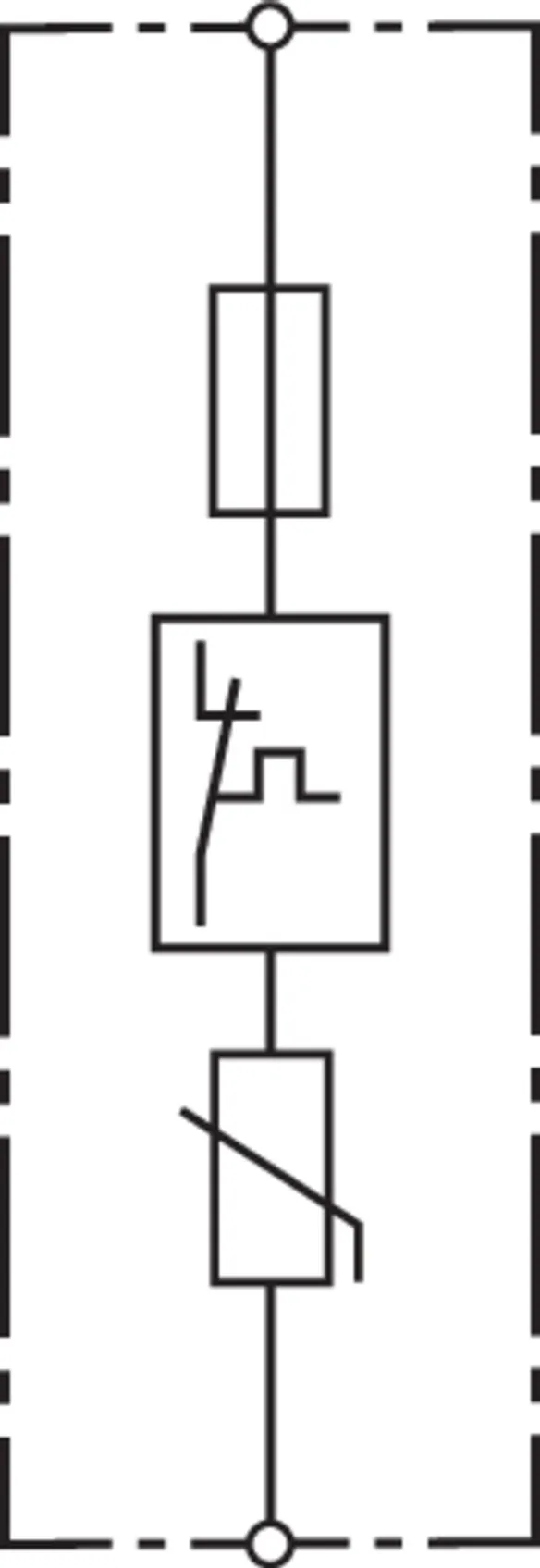

V NH1

サイズ 1 の NH ヒューズベースに使用するための、避雷器バックアップヒューズ内蔵のバリスタベースの過電圧保護器。

1 Product

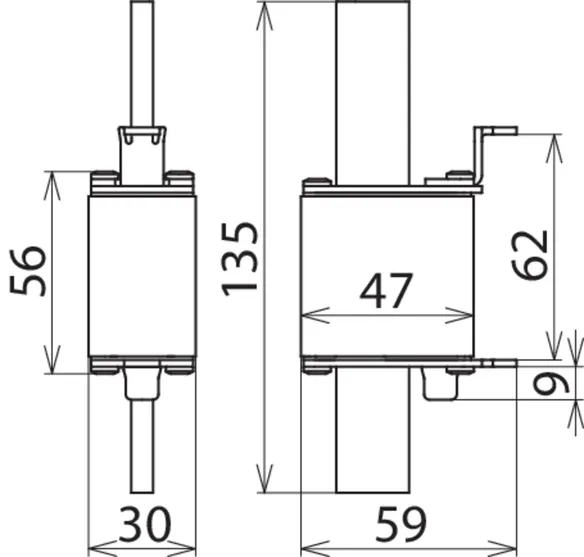

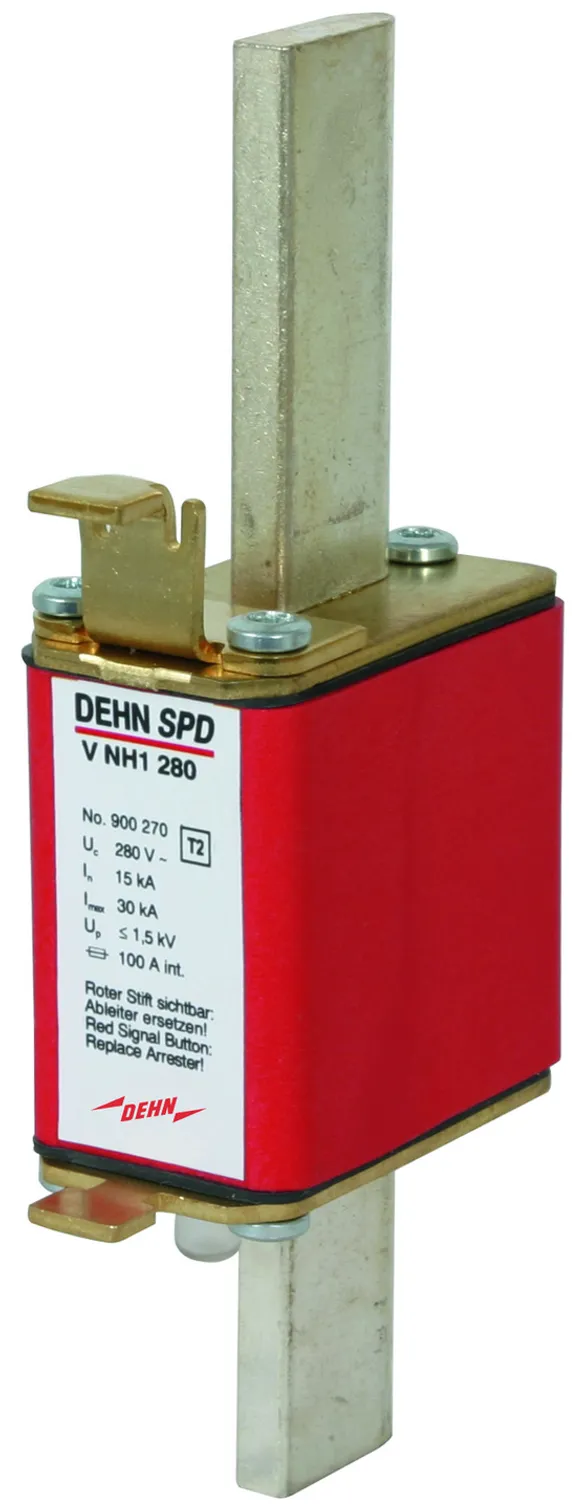

Part No. 900270 V NH1 280

GTIN 4013364106703, Customs tariff No. (EU): 85363030, Gross weight: 243.10 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 V NH1 280
サイズ 1 の NH ヒューズベースに使用する
1 極過電圧避雷器
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：280 V ac
15 kA (8/20) における保護レベル：< 1.5 kV
公称放電電流：15 kA (8/20)
最大放電電流：30 kA (8/20)
内部バックアップ保護の定格遮断容量：100 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器
NH ヒューズベース、サイズ 1 に組み込む、EN 50022

Brand: DEHN
タイプ: V NH1 280
記事番号: 900270
or equivalent.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 2/ クラス II
交流最高連続電圧 (UC ) 280 V (50 / 60 Hz)
最大放電電流 (8/20 µs) (I最大 ) 30 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 必要無し

Product 900270 was added to Notepad.

Go to Notepad

Product 900270 was added to the cart.

Go to Web-Shop

VA NH00 (FM)

避雷器バックアップヒューズを内蔵した、バリスタスパークギャップの直列接続に基づく過電圧避雷器。サイズ 00 の NH ヒューズベースに使用可能で、オプションで、遠隔信号用の特殊信号ピン付き。

2 Products

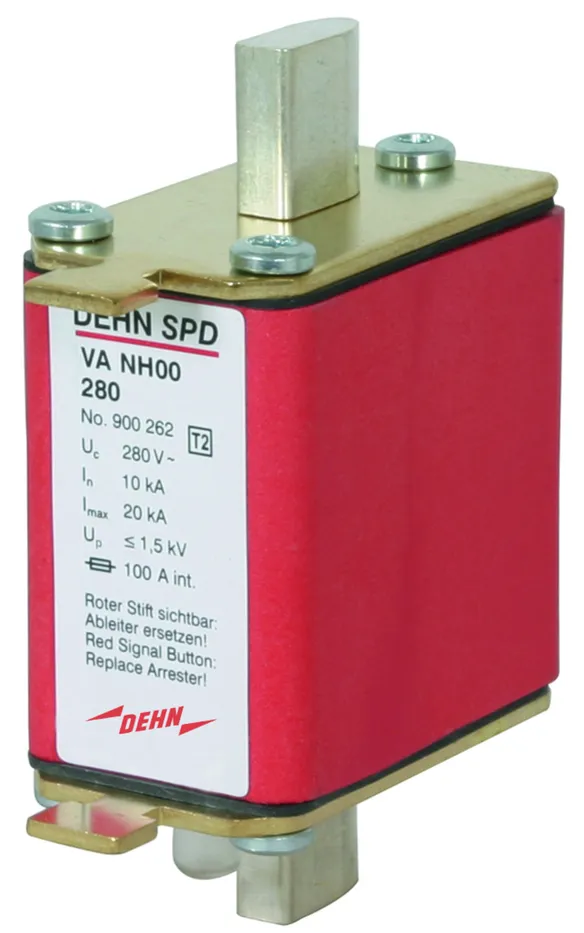

Part No. 900262 VA NH00 280

GTIN 4013364072572, Customs tariff No. (EU): 85363030, Gross weight: 192.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 VA NH00 280
サイズ 00 の NH ヒューズベースに使用する
1 極過電圧避雷器
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：280 V ac
保護レベル：<= 1.5 kV
公称放電電流：10 kA (8/20)
最大放電電流：20 kA (8/20)
内部バックアップ保護の定格遮断容量：100 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器
NH ヒューズベース、サイズ 00 に組み込む

Brand: DEHN
タイプ: VA NH00 280
記事番号: 900262
or equivalent.



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 2/ クラス II
交流最高連続電圧 (UC ) 280 V (50 / 60 Hz)
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 必要無し

Product 900262 was added to Notepad.

Go to Notepad

Product 900262 was added to the cart.

Go to Web-Shop

Part No. 900264 VA NH00 280 FM

GTIN 4013364073661, Customs tariff No. (EU): 85363030, Gross weight: 170.90 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 VA NH00 280 FM
サイズ 00 の NH ヒューズベースに使用する
1 極過電圧避雷器
遠隔信号対応の信号ピン付き
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：280 V ac
保護レベル：<= 1.5 kV
公称放電電流：10 kA (8/20)
最大放電電流：20 kA (8/20)
内部バックアップ保護の定格遮断容量：100 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器
NH ヒューズベース、サイズ 00 に組み込む

Brand: DEHN
タイプ: VA NH00 280 FM
記事番号: 900264
or equivalent.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 2/ クラス II
交流最高連続電圧 (UC ) 280 V (50 / 60 Hz)
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 必要無し
遠隔信号対応の信号ピン 動作ストローク 7 mm

Product 900264 was added to Notepad.

Go to Notepad

Product 900264 was added to the cart.

Go to Web-Shop

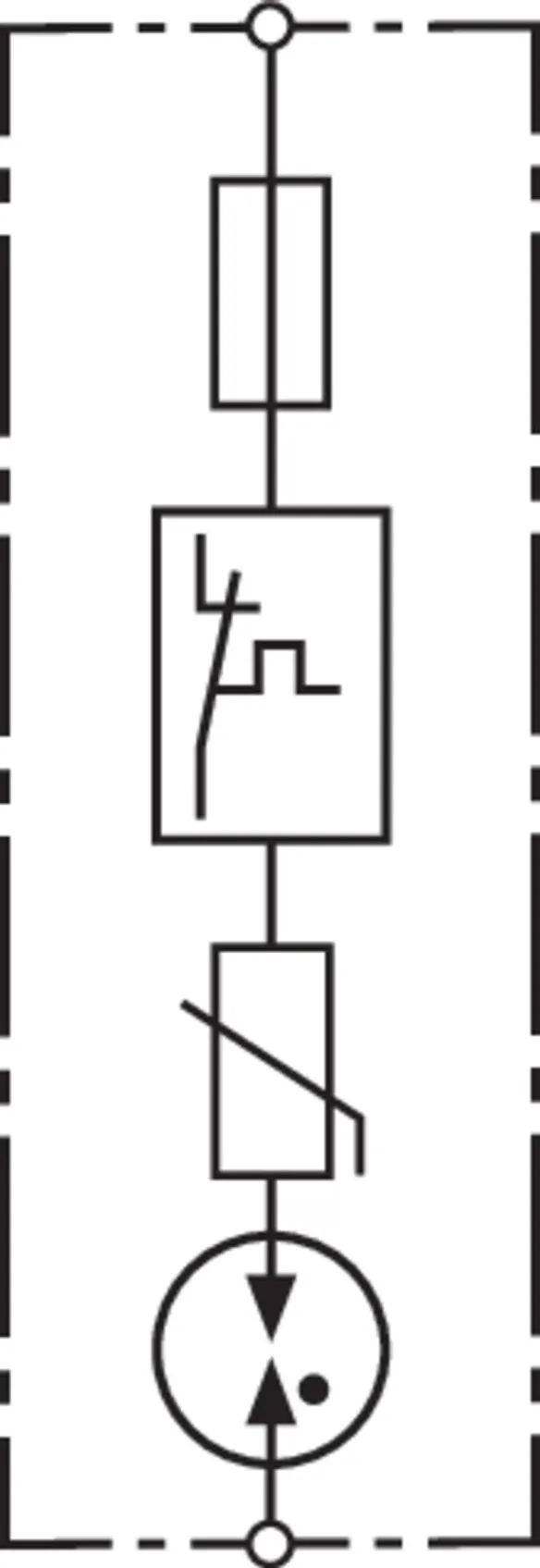

VA NH1

サイズ 1 の NH ヒューズベースに使用するための、避雷器バックアップヒューズ内蔵のバリスタスパークギャップ直列回路にベースした過電圧保護器。

1 Product

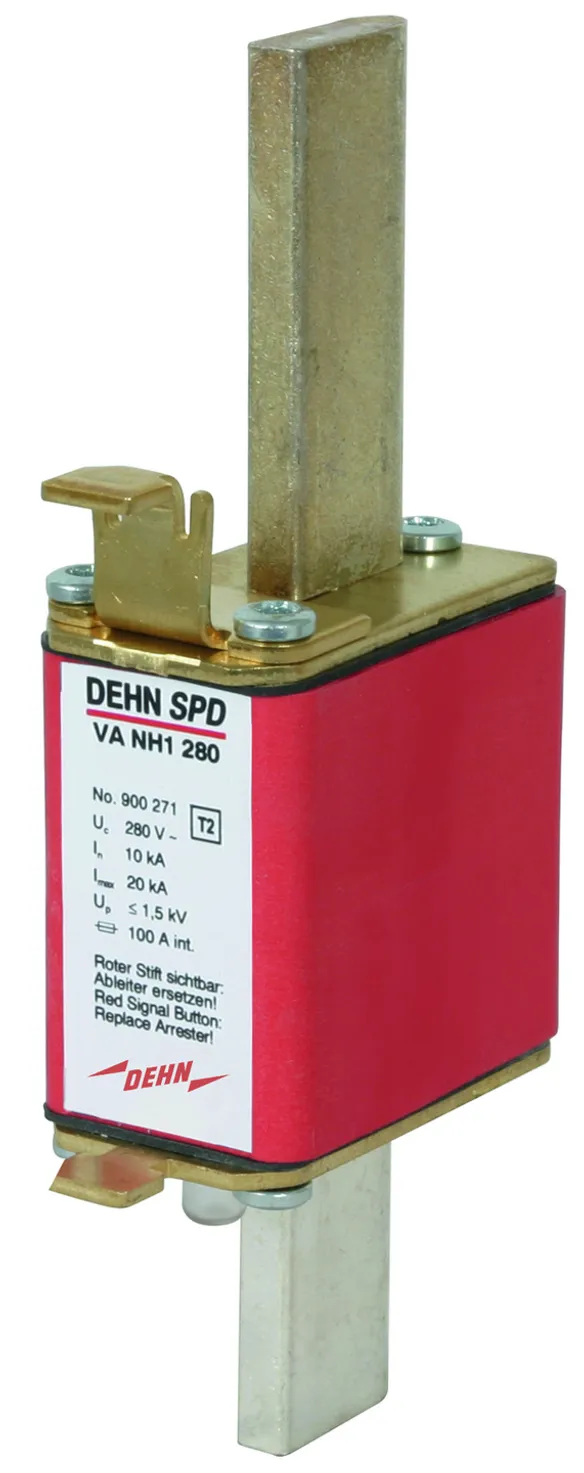

Part No. 900271 VA NH1 280

GTIN 4013364106710, Customs tariff No. (EU): 85363030, Gross weight: 243.50 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 VA NH1 280
サイズ 1 の NH ヒューズベースに使用する
1 極過電圧避雷器
EN 61643-11 に準拠したタイプ 2 避雷器
故障報告
連続最高電圧：280 V ac
保護レベル：< 1.5 kV
公称放電電流：10 kA (8/20)
最大放電電流：20 kA (8/20)
内部バックアップ保護の定格遮断容量：100 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器
NH ヒューズベース、サイズ 1 に組み込む

Brand: DEHN
タイプ: VA NH1 280
記事番号: 900271
or equivalent.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 2/ クラス II
交流最高連続電圧 (UC ) 280 V (50 / 60 Hz)
最大放電電流 (8/20 µs) (I最大 ) 20 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 必要無し

Product 900271 was added to Notepad.

Go to Notepad

Product 900271 was added to the cart.

Go to Web-Shop
