DEHNguard YPV SCI ... – コンパクト

  • 太陽光発電設備向けすぐに配線可能な一体型ユニット
  • 安全な電気的遮断（特許取得済 SCI 原理）を備えた分離・短絡複合装置

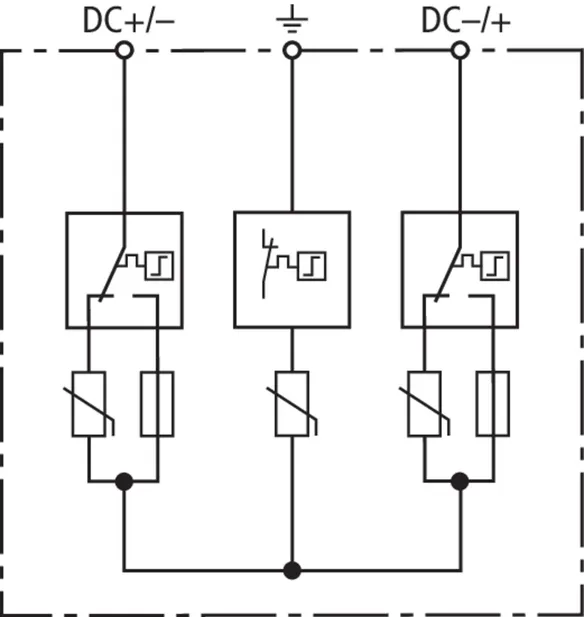

  • DEHNguard YPV SCI の実績のある耐故障 Y 回路により、発電回路で絶縁不良が発生した場合の過電圧保護装置の損傷を防止します
  • EN 61643-31 によってテスト済み
  • IEC 60364-7-712 に準拠した PV システムに使用可能

Details

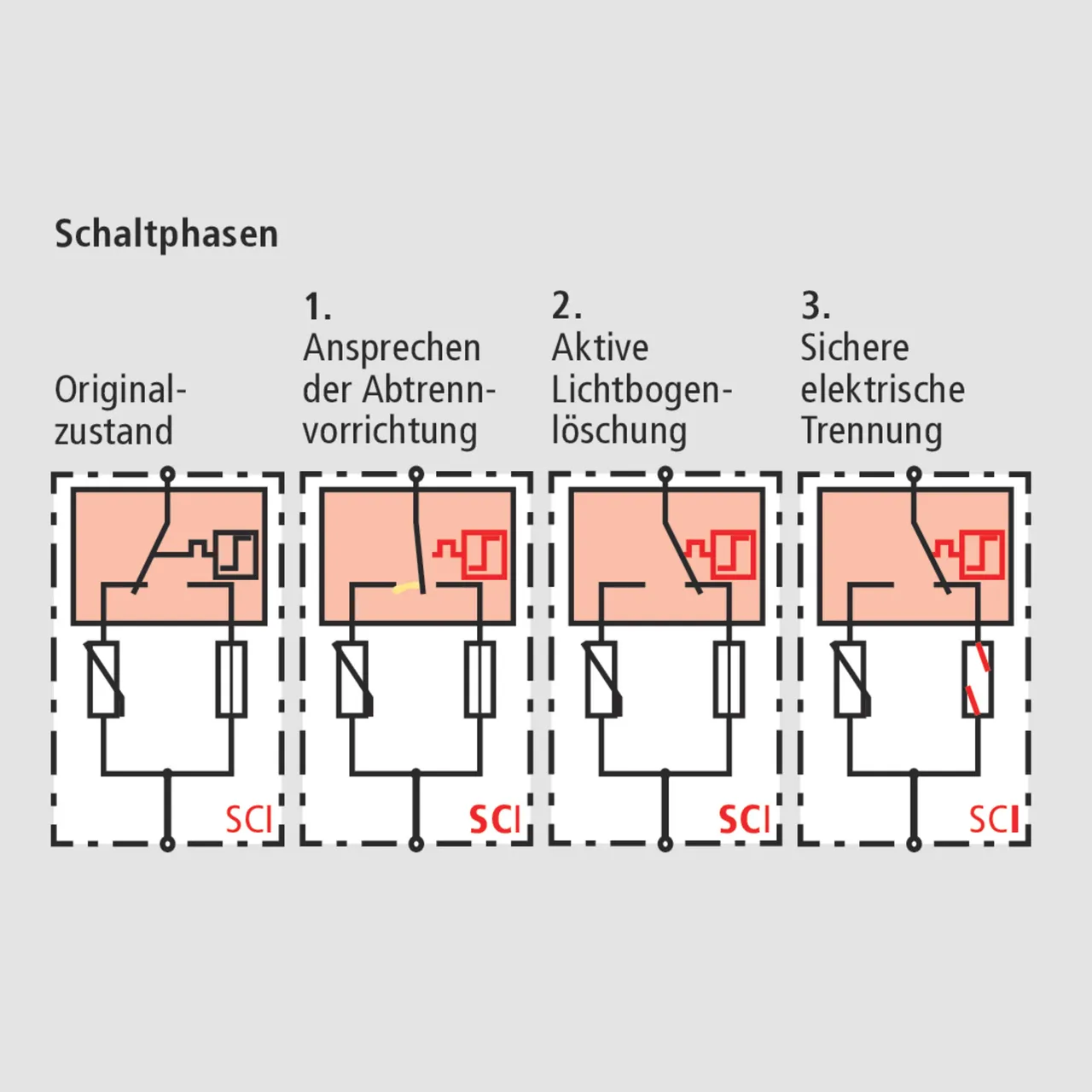

3 段階 DC スイッチング装置（特許取得済みの SCI 原理）
lorem ipsum

DEHNguard コンパクト YPV SCI ...

PV システム向け、3 段階 DC スイッチング装置を備えた多極過電圧避雷器。

2 Products

Part No. 950531 DG YPV SCI 600

GTIN 4013364152953, Customs tariff No. (EU): 85363030, Gross weight: 296.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard コンパクト YPV SCI 600
600 V DC までの多極太陽光用避雷器
3 段階 DC スイッチング装置付き、幅 3TE
故障報告
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
安全な電気的分離機能
最大 PV 電圧：<= 600 V dc
総放出電流：40 kA
保護レベル：<= 2.5 kV
短絡耐性 Iscpv：1000 A

Brand: DEHN
タイプ: DG YPV SCI 600
記事番号: 950531
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 600 V
短絡耐性 (ISCPV ) 1000 A
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 2.5 kV
認証 KEMA, UL

Product 950531 was added to Notepad.

Go to Notepad

Product 950531 was added to the cart.

Go to Web-Shop

Part No. 950530 DG YPV SCI 1000

GTIN 4013364152960, Customs tariff No. (EU): 85363030, Gross weight: 321.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard コンパクト YPV SCI 1000
1000 V DC までの多極太陽光用避雷器

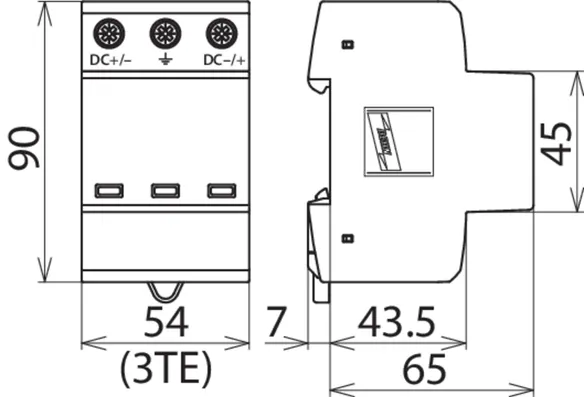

3 段階 DC スイッチング装置付き、幅 3TE
故障報告
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-71 に準拠して使用可能
安全な電気的分離機能
最大 PV 電圧：<= 1000 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：1000 A

Brand: DEHN
タイプ: DG YPV SCI 1000
記事番号: 950530
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 1000 A
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
認証 KEMA, UL

Product 950530 was added to Notepad.

Go to Notepad

Product 950530 was added to the cart.

Go to Web-Shop

DEHNguard コンパクト YPV SCI ...FM

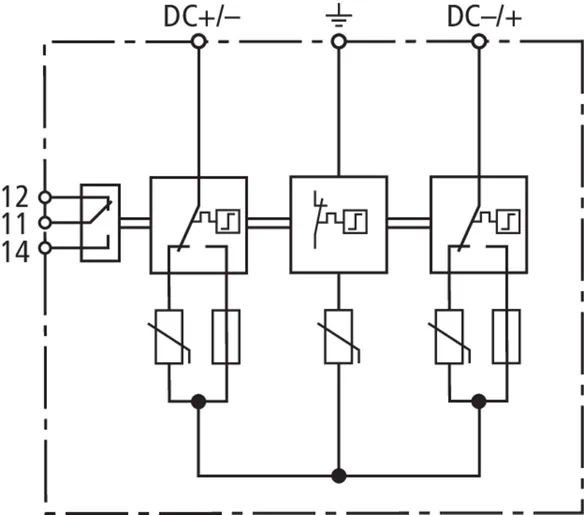

PV システム向け、3 段階 DC 電圧スイッチング装置を備えた多極過電圧避雷器。監視装置用の遠隔信号接点付き（無電位の切り替え接点）。

2 Products

Part No. 950536 DG YPV SCI 600 FM

GTIN 4013364154995, Customs tariff No. (EU): 85363030, Gross weight: 306.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard コンパクト YPV SCI 600 FM
600 V DC までの多極太陽光用避雷器
3 段階 DC スイッチング装置付き、幅 3TE
遠隔接点付き故障インジケータ
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
安全な電気的分離機能
最大 PV 電圧：<= 600 V dc
総放出電流：40 kA
保護レベル：<= 2.5 kV
短絡耐性 Iscpv：1000 A

Brand: DEHN
タイプ: DG YPV SCI 600 FM
記事番号: 950536
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 600 V
短絡耐性 (ISCPV ) 1000 A
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 2.5 kV
認証 KEMA, UL
FM 接点/接点形式 切替接点

Product 950536 was added to Notepad.

Go to Notepad

Product 950536 was added to the cart.

Go to Web-Shop

Part No. 950535 DG YPV SCI 1000 FM

GTIN 4013364154988, Customs tariff No. (EU): 85363030, Gross weight: 331.00 g, PU: 1.00 ピース

Images

Additional information

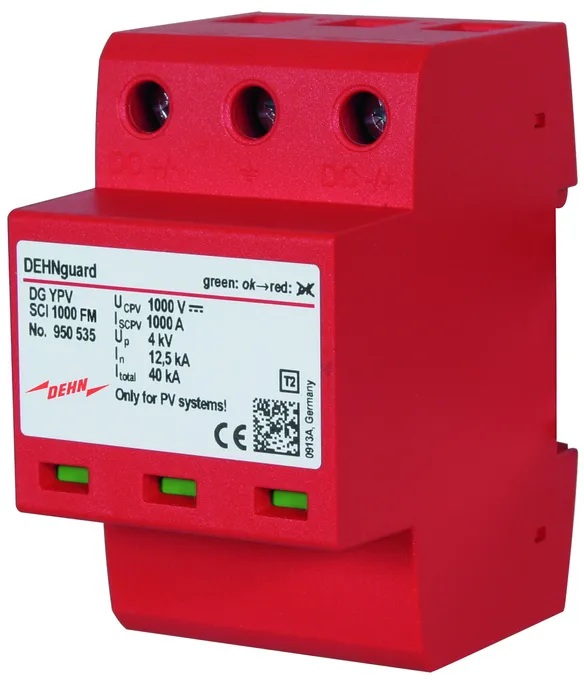

過電圧避雷器 DEHNguard コンパクト YPV SCI 1000 FM
1000 V DC までの多極太陽光用避雷器

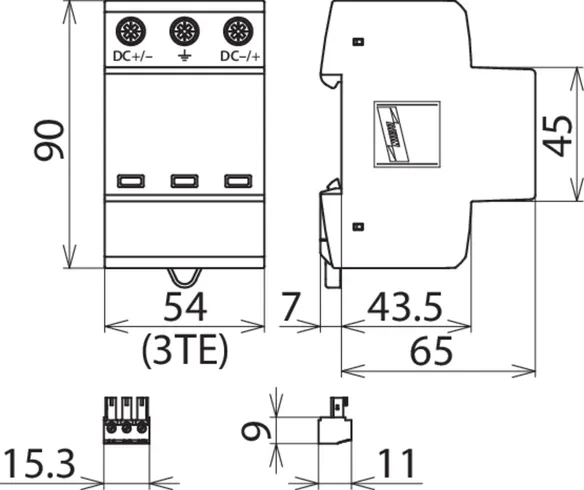

3 段階 DC スイッチング装置付き、幅 3TE
遠隔接点付き故障インジケータ
EN 61643-31 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
安全な電気的分離機能
最大 PV 電圧：<= 1000 V dc
総放出電流：40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：1000 A

Brand: DEHN
タイプ: DG YPV SCI 1000 FM
記事番号: 950535
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 1000 A
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
認証 KEMA, UL
FM 接点/接点形式 切替接点
