DEHNcombo

  • 太陽光発電回路用接続準備済みの複合式避雷器タイプ 1 + タイプ 2

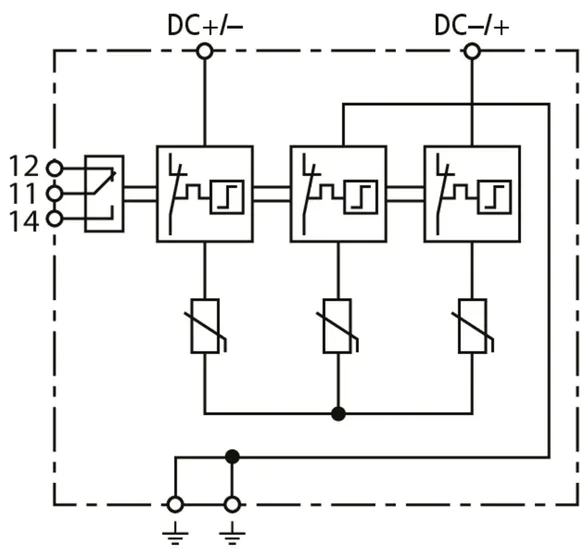

  • 実績のある耐故障 Y 回路により、発電回路で絶縁不良が発生した場合の過電圧保護装置の損傷を防止します。
  • 定格電圧はすべての保護経路で同じなので、接地システムにも適用可能。
  • 最大 1500 V DC 対応ながら、わずか 4 TE 幅の最適化されたハウジング設計
  • IEC 61643-31 / EN 61643-31 / EN 50539-11 に従ってテスト済み
  • IEC 60364-7-712 / DIN VDE 0100-712 に準拠した PV システムに使用可能
  • 観察窓に緑-赤のマーキングにによる機能/故障表示

DEHNcombo YPV ...

1500 V DC までの太陽光発電システム用複合式避雷器。

2 Products

Part No. 900070 DCB YPV 1200

GTIN 6942299504521, Customs tariff No. (EU): 85354000, Gross weight: 639.16 g, PU: 1.00 ピース

Images

Additional information

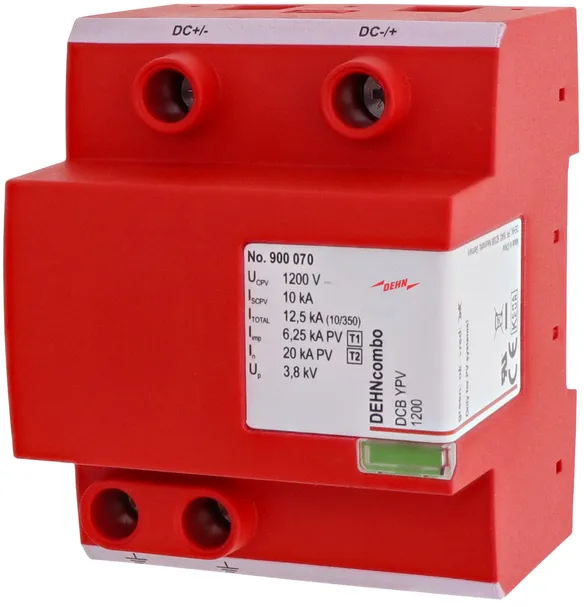

複合式避雷器 DEHNcombo YPV 1200
多極複合式避雷器タイプ 1 + タイプ 2
1200 V DC までの太陽光発電回路用
3 段階 DC スイッチング装置付き、幅 4TE
EN 50539-11 に準拠した避雷器タイプ 1 + タイプ 2
IEC 60364-7-712 に準拠して使用可能
分離・短絡複合装置
故障報告
最大 PV 電圧：<= 1200 V dc
総放出電流：12.5 kA
保護レベル：<= 3.8 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DCB YPV 1200
記事番号: 900070
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
最大 PV 電圧 [DC+ -> DC-] (UCPV ) ≤ 1200 V
短絡耐性 (ISCPV ) 10 kA
総漏洩過電圧電流 (10/350 µs) [DC+/DC- -> PE] (I合計 ) 12.5 kA
雷インパルス電流 (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6.25 kA
保護レベル [(DC+/DC-) -> PE] (UP ) < 3.8 kV
認証 KEMA, UL

Product 900070 was added to Notepad.

Go to Notepad

Product 900070 was added to the cart.

Go to Web-Shop

Part No. 900071 DCB YPV 1500

GTIN 6942299504545, Customs tariff No. (EU): 85354000, Gross weight: 636.22 g, PU: 1.00 ピース

Images

Additional information

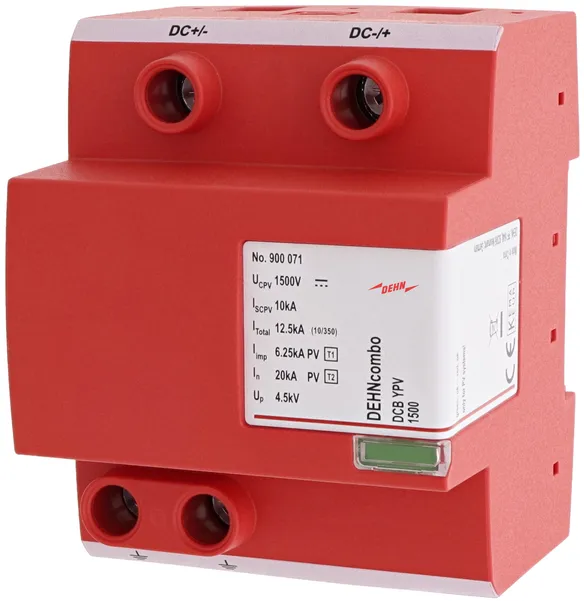

複合式避雷器 DEHNcombo YPV 1500
多極複合式避雷器タイプ 1 + タイプ 2
1500 V DC までの太陽光発電回路用
3 段階 DC スイッチング装置付き、幅 4TE
EN 50539-11 に準拠した避雷器タイプ 1 + タイプ 2
IEC 60364-7-712 に準拠して使用可能
分離・短絡複合装置
故障報告
最大 PV 電圧：<= 1500 V dc
総放出電流：12.5 kA
保護レベル：<= 4.5 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DCB YPV 1500
記事番号: 900071
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
最大 PV 電圧 [DC+ -> DC-] (UCPV ) ≤ 1500 V
短絡耐性 (ISCPV ) 10 kA
総漏洩過電圧電流 (10/350 µs) [DC+/DC- -> PE] (I合計 ) 12.5 kA
雷インパルス電流 (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6.25 kA
保護レベル [(DC+/DC-) -> PE] (UP ) < 4.5 kV
認証 KEMA, UL

Product 900071 was added to Notepad.

Go to Notepad

Product 900071 was added to the cart.

Go to Web-Shop

DEHNcombo YPV ...FM

1500 V DC までの太陽光発電システム用複合式避雷器。無電位の遠隔信号接点付き。

2 Products

Part No. 900075 DCB YPV 1200 FM

GTIN 6942299504538, Customs tariff No. (EU): 85354000, Gross weight: 587.94 g, PU: 1.00 ピース

Images

Additional information

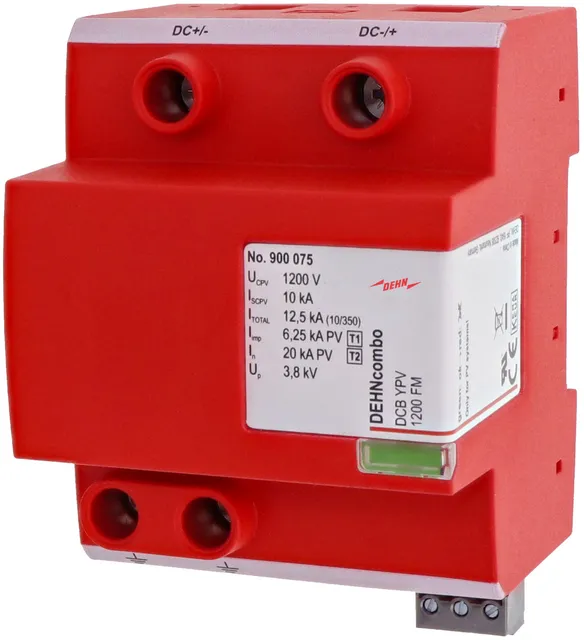

複合式避雷器 DEHNcombo YPV 1200 FM
多極複合式避雷器タイプ 1 + タイプ 2
1200 V DC までの太陽光発電回路用
3 段階 DC スイッチング装置付き、幅 4TE
EN 50539-11 に準拠した避雷器タイプ 1 + タイプ 2
IEC 60364-7-712 に準拠して使用可能
分離・短絡複合装置
遠隔信号接点付き
故障報告
最大 PV 電圧：<= 1200 V dc
総放出電流：12.5 kA
保護レベル：<= 3.8 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DCB YPV 1200 FM
記事番号: 900075
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
最大 PV 電圧 [DC+ -> DC-] (UCPV ) ≤ 1200 V
短絡耐性 (ISCPV ) 10 kA
総漏洩過電圧電流 (10/350 µs) [DC+/DC- -> PE] (I合計 ) 12.5 kA
雷インパルス電流 (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6.25 kA
保護レベル [(DC+/DC-) -> PE] (UP ) < 3.8 kV
認証 KEMA, UL
FM 接点/接点形式 切替接点

Product 900075 was added to Notepad.

Go to Notepad

Product 900075 was added to the cart.

Go to Web-Shop

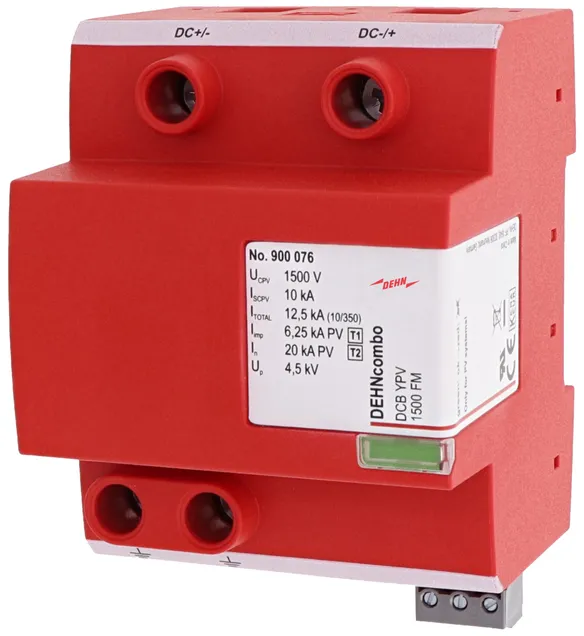

Part No. 900076 DCB YPV 1500 FM

GTIN 6942299504552, Customs tariff No. (EU): 85354000, Gross weight: 638.51 g, PU: 1.00 ピース

Images

Additional information

複合式避雷器 DEHNcombo YPV 1500 FM
多極複合式避雷器タイプ 1 + タイプ 2
1500 V DC までの太陽光発電回路用
3 段階 DC スイッチング装置付き、幅 4TE
EN 50539-11 に準拠した避雷器タイプ 1 + タイプ 2
IEC 60364-7-712 に準拠して使用可能
分離・短絡複合装置
遠隔信号接点付き
故障報告
最大 PV 電圧：<= 1500 V dc
総放出電流：12.5 kA
保護レベル：<= 4.5 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DCB YPV 1500 FM
記事番号: 900076
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
最大 PV 電圧 [DC+ -> DC-] (UCPV ) ≤ 1500 V
短絡耐性 (ISCPV ) 10 kA
総漏洩過電圧電流 (10/350 µs) [DC+/DC- -> PE] (I合計 ) 12.5 kA
雷インパルス電流 (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6.25 kA
保護レベル [(DC+/DC-) -> PE] (UP ) < 4.5 kV
認証 KEMA, UL
FM 接点/接点形式 切替接点
