DEHNcube PV

  • 保護等級 IP 65 の太陽光発電システム用、すぐに接続可能な多極過電圧避雷器
  • 分電ボックス内でのスペースを必要とせず、雷過電圧保護対策を簡単に実現

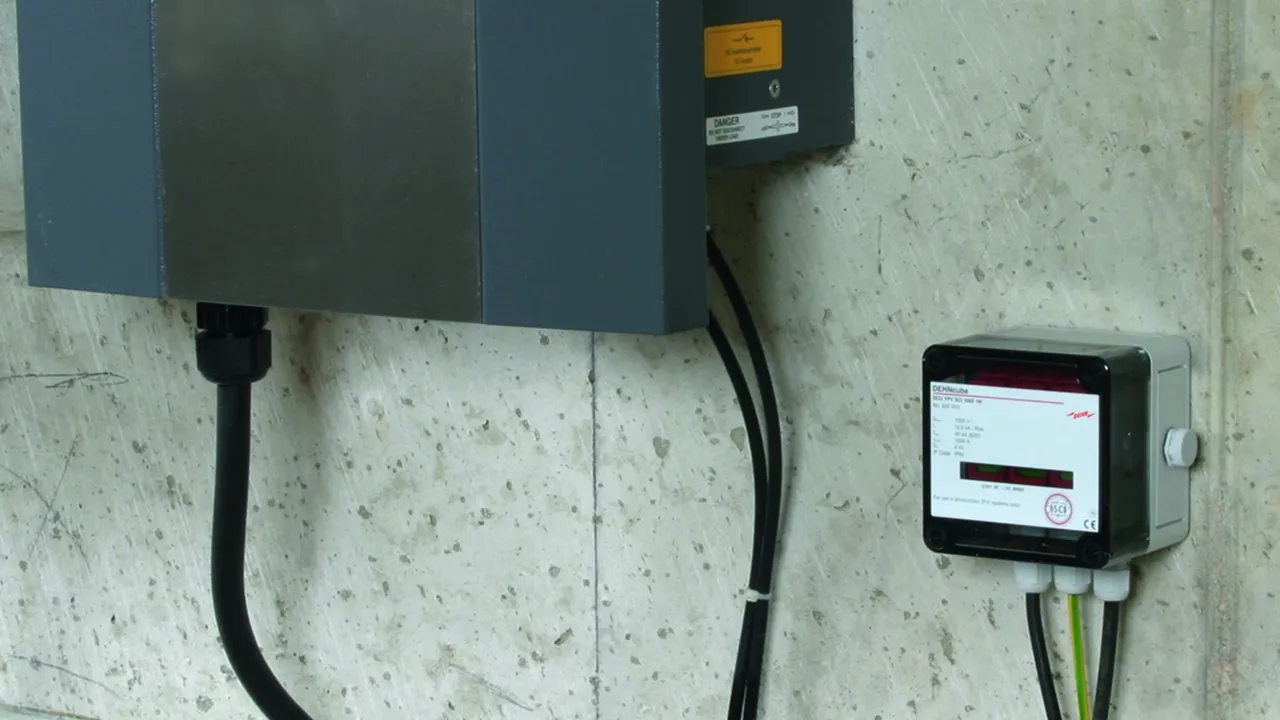

  • 保護対象のインバータの直前に過電圧避雷器を簡単に接続できるよう、組み立て済みの接続ケーブルを用意
  • 各保護経路において安全な電気絶縁を実現する、遮断・短絡機能を組み合わせた装置（特許取得済みの SCI 方式）
  • バネ式端子により、ツール不要で簡単・迅速な接続が可能
  • EN 61643-31 によってテスト済み
  • IEC 60364-7-712 に準拠したすべての PV システムに使用可能

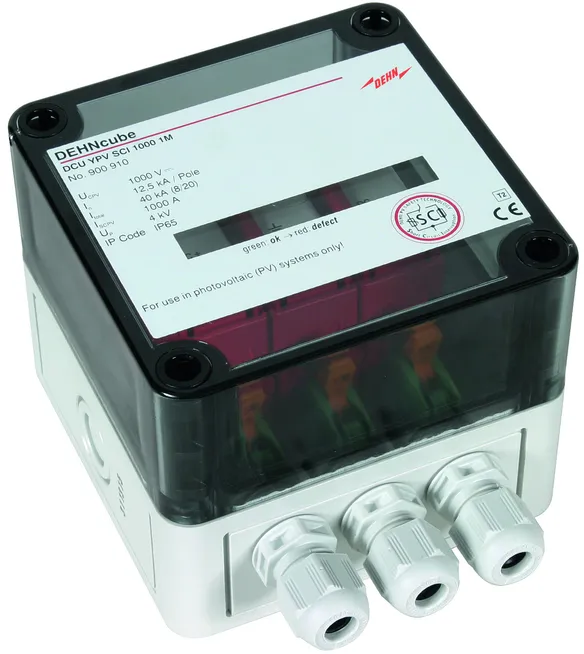

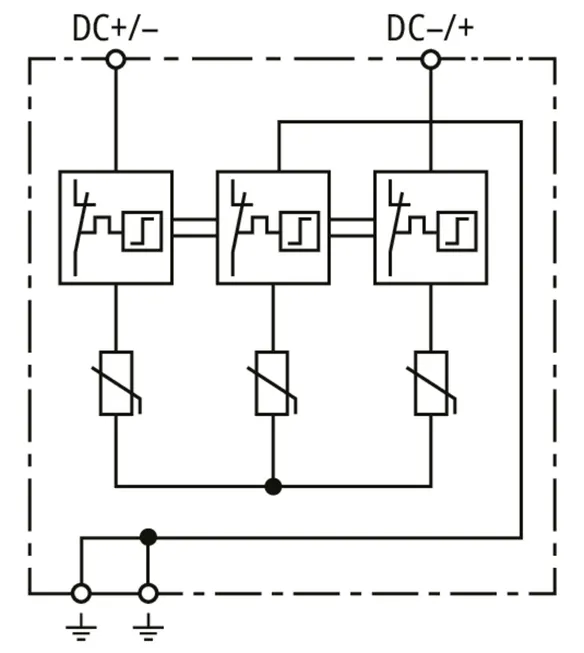

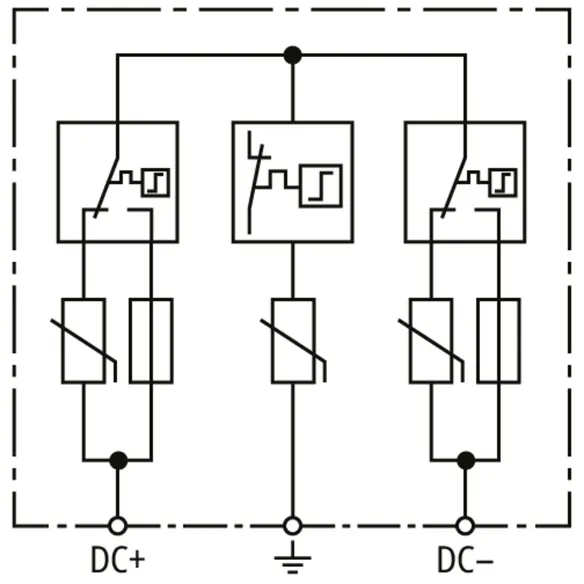

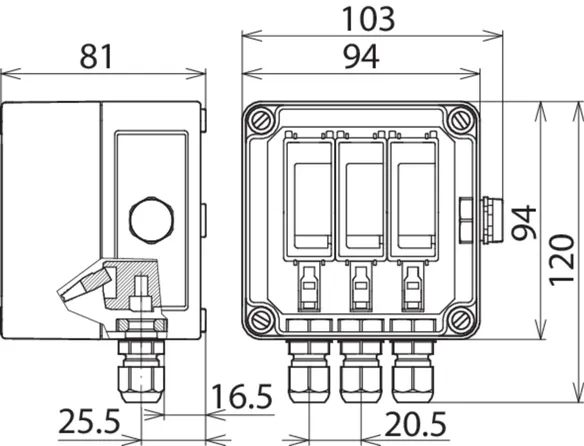

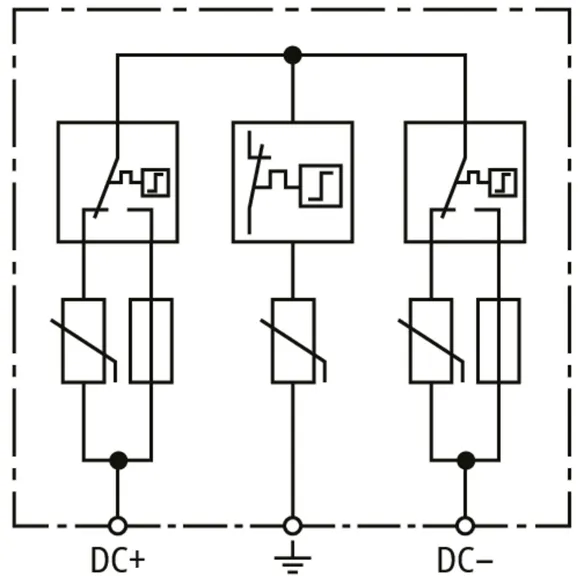

DEHNcube YPV SCI 1000 1M

PV インバータ向け、保護等級 IP65 の 3 段階 DC スイッチング装置を備えた 2 極過電圧避雷器、1 つの MPP 入力部の保護に適しています。

1 Product

Part No. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Customs tariff No. (EU): 85363030, Gross weight: 426.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNcube YPV SCI 1000 1M

保護等級 IP65 に対応した、最大 1000 V DC 対応の多極太陽光発電用避雷器、1 つの MPP 入力部を保護します
故障報告
EN 61643-31 に準拠したタイプ 2 3 段階 DC スイッチング装置付き
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<= 1000 V dc
公称放電電流：(8/20) 12.5 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：1000 A

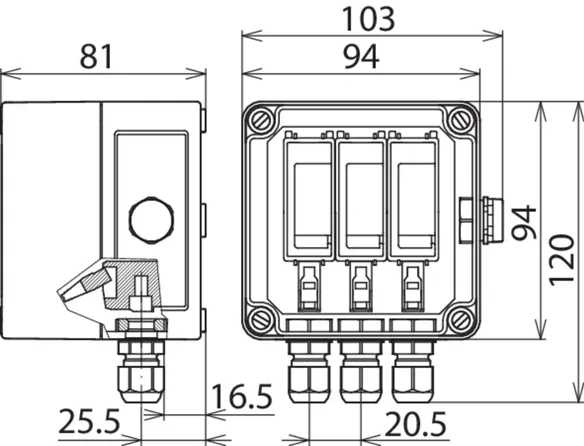

寸法：94 x 94 x 81 mm
ケーブル導入口：3x Ø3-7 mm

Brand: DEHN
タイプ: DCU YPV SCI 1000 1M
記事番号: 900910
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 1 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900910 was added to Notepad.

Go to Notepad

Product 900910 was added to the cart.

Go to Web-Shop

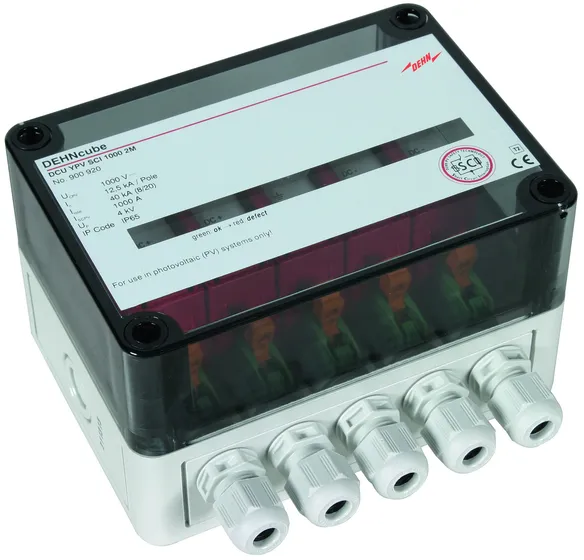

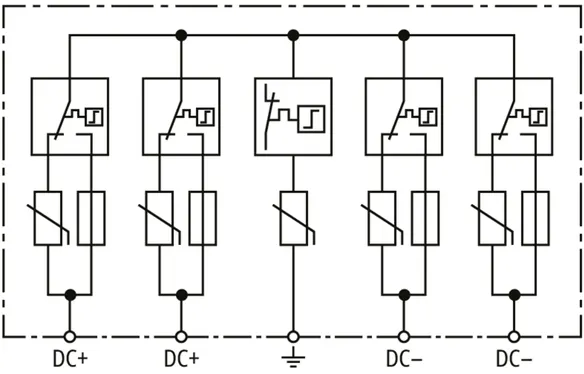

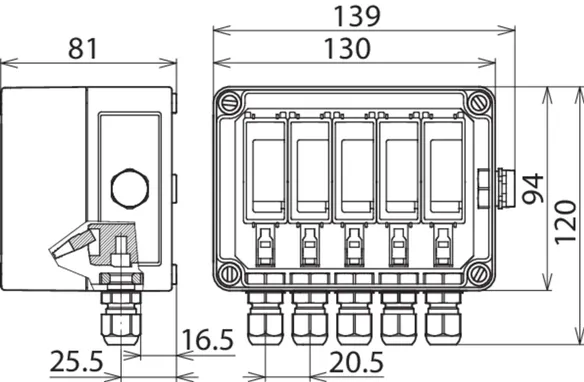

DEHNcube YPV SCI 1000 2M

PV インバータ向け、保護等級 IP65 の 3 段階 DC スイッチング装置を備えた 4 極過電圧避雷器、2 つの MPP 入力部の保護に適しています。

1 Product

Part No. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Customs tariff No. (EU): 85363030, Gross weight: 731.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNcube YPV SCI 1000 2M
1000 V DC までの多極太陽光用避雷器
保護等級 IP65 に対応した、2 つの MPP 入力部を保護します
故障報告
EN 61643-31 に準拠したタイプ 2 3 段階 DC スイッチング装置付き
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<= 1000 V dc
公称放電電流：(8/20) 12.5 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：1000 A

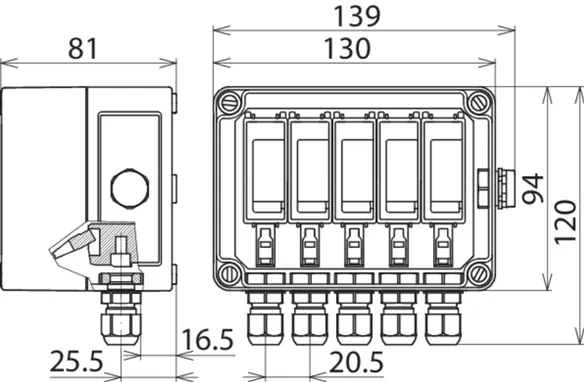

寸法：130 x 94 x 81 mm
ケーブル導入口：5x Ø3-7 mm

Brand: DEHN
タイプ: DCU YPV SCI 1000 2M
記事番号: 900920
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 1 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 25 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900920 was added to Notepad.

Go to Notepad

Product 900920 was added to the cart.

Go to Web-Shop

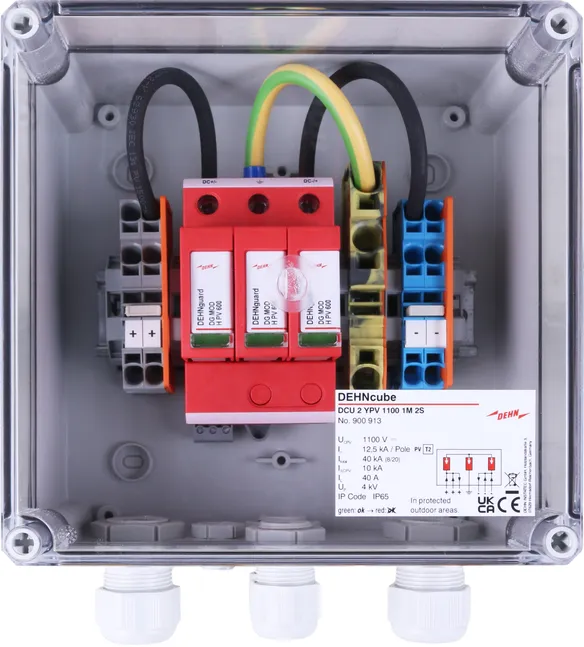

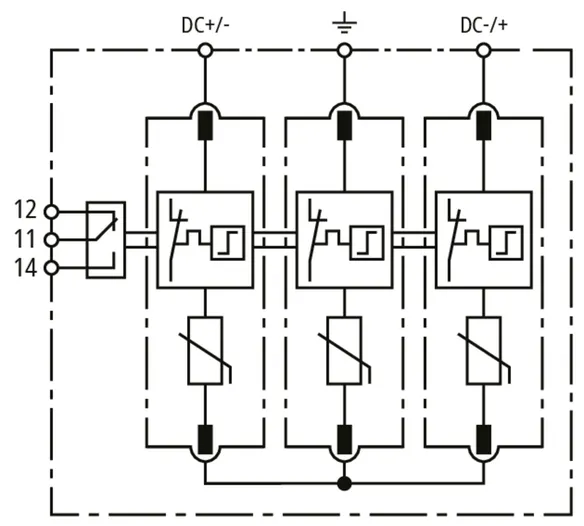

DEHNcube 2 YPV 1100 1M 2S

最大 1100 V DC 対応の PV 発電システム向けの発電側接続箱、1 つの MPP 入力部と 2 つのストリングを保護します。
入出力側に過電圧保護機能およびプッシュイン端子付き。

1 Product

Part No. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Customs tariff No. (EU): 85372091, Gross weight: 1.59 kg, PU: 1.00 ピース

Images

Additional information

発電機接続箱 DCU 2 YPV 1100 1M 2S
1100 V DC までの発電機接続箱

保護等級 IP65 で、1 つの MPP 入力部と 2 つのストリングを保護します
故障報告
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1100 V dc
公称放電電流：(8/20) 20 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

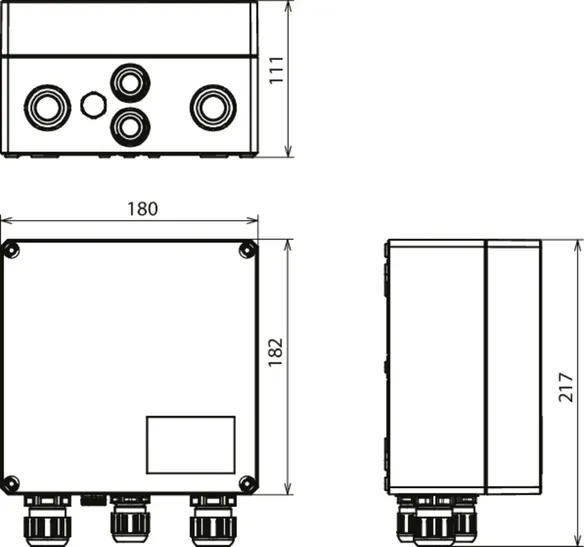

寸法：180 x 182 x 111 mm
ケーブル導入口：2x 3重ネジ接続 (2.5mm² - 6mm² PV ケーブル)
ケーブル導入口：2x M20

Brand: DEHN
タイプ: DCU 2 YPV 1100 1M 2S
記事番号: 900913
or equivalent.



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1100 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900913 was added to Notepad.

Go to Notepad

Product 900913 was added to the cart.

Go to Web-Shop

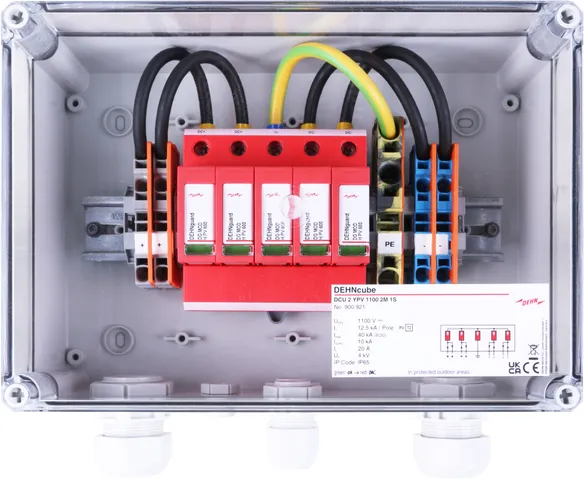

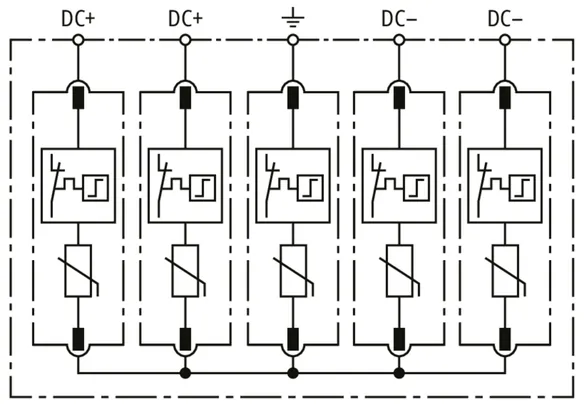

DEHNcube 2 YPV 1100 2M 1S

最大 1100 V DC 対応の PV 発電システム向けの発電側接続箱、2 つの MPP 入力部と 1 つのストリングをそれぞれ保護します。
入出力側に過電圧保護機能およびプッシュイン端子付き。

1 Product

Part No. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Customs tariff No. (EU): 85372091, Gross weight: 2.14 kg, PU: 1.00 ピース

Images

Additional information

発電機接続箱 DCU 2 YPV 1100 2M 1S
1100 V DC までの発電機接続箱

保護等級 IP65 で 2 つの MPP 入力部と 1 つのストリングをそれぞれ保護します
故障報告
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1100 V dc
公称放電電流：(8/20) 20 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

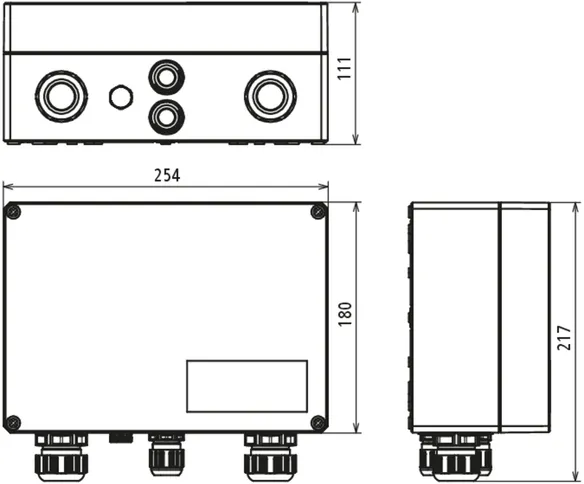

寸法：254 x 180 x 111 mm
ケーブル導入口：2x 4重ネジ接続
(2.5mm² - 6mm² PV ケーブル)
ケーブル導入口：2x M20

Brand: DEHN
タイプ: DCU 2 YPV 1100 2M 1S
記事番号: 900921
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1100 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900921 was added to Notepad.

Go to Notepad

Product 900921 was added to the cart.

Go to Web-Shop

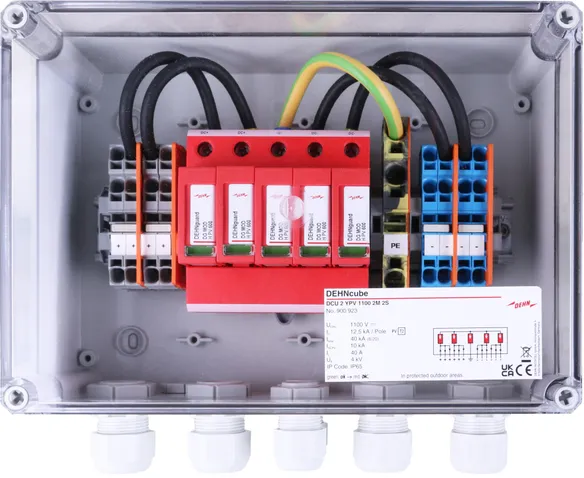

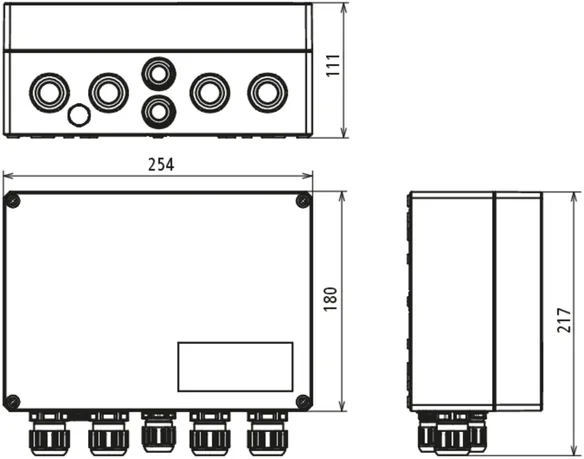

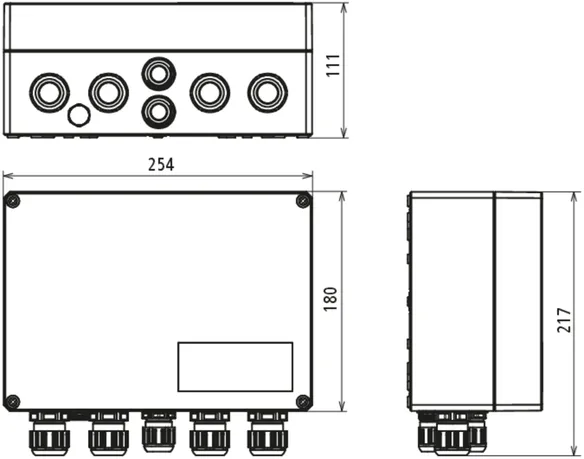

DEHNcube 2 YPV 1100 2M 2S

最大 1100 V DC 対応の PV 発電システム向けの発電側接続箱、2 つの MPP 入力部と 2 つのストリングをそれぞれ保護します。
入出力側に過電圧保護機能およびプッシュイン端子付き。

1 Product

Part No. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Customs tariff No. (EU): 85372091, Gross weight: 2.21 kg, PU: 1.00 ピース

Images

Additional information

発電機接続箱 DCU 2 YPV 1100 2M 2S
1100 V DC までの発電機接続箱

保護等級 IP65 で 2 つの MPP 入力部と 2 つのストリングをそれぞれ保護します
故障報告
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1100 V dc
公称放電電流：(8/20) 20 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA
寸法：254 x 180 x 111 mm
ケーブル導入口：4x 3重ネジ接続
(2.5mm² - 6mm² PV ケーブル)
ケーブル導入口：2x M20

Brand: DEHN
タイプ: DCU 2 YPV 1100 2M 2S
記事番号: 900923
or equivalent.



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1100 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900923 was added to Notepad.

Go to Notepad

Product 900923 was added to the cart.

Go to Web-Shop

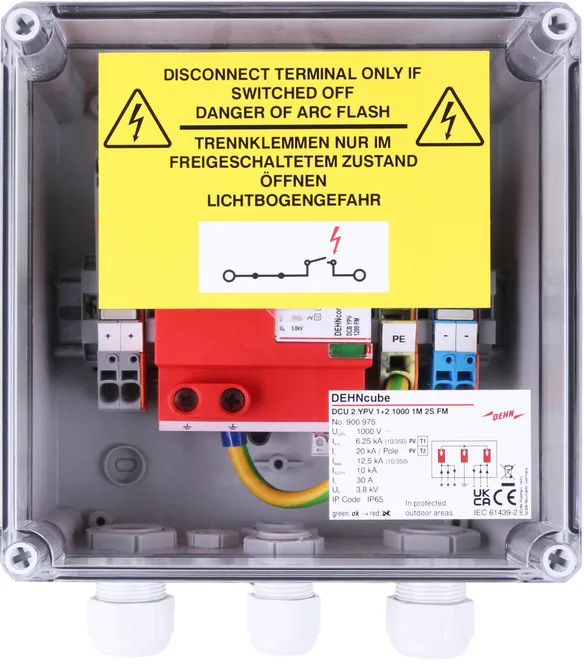

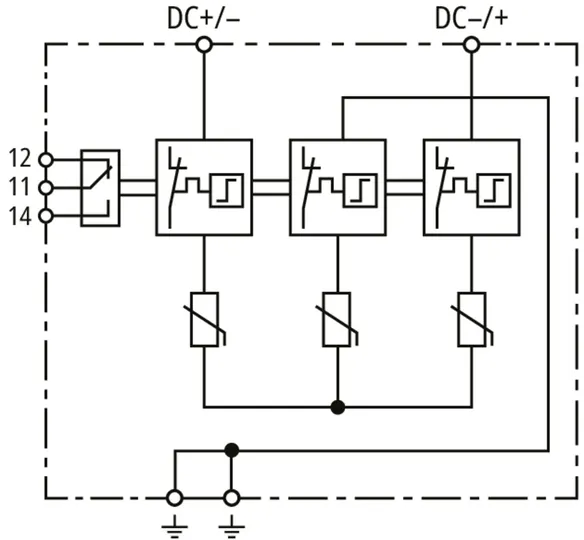

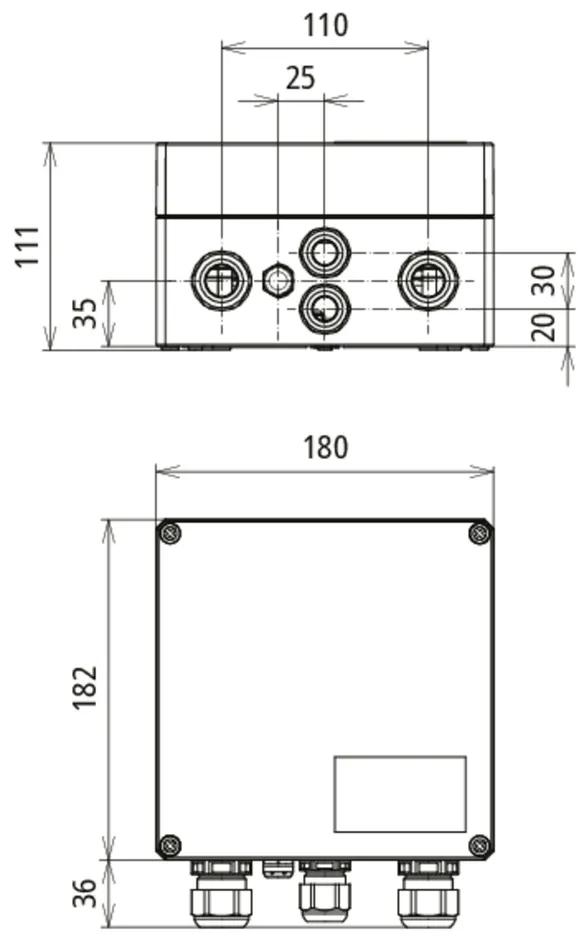

DEHNcube 2 YPV 1+2 1000 1M 2S FM

最大 1000 V DC 対応の PV 発電システム向けの発電側接続箱、分離端子付き、1 つの MPP 入力部と 2 つのストリングを保護します。
入出力側に過電圧保護機能およびプッシュイン端子付き。

1 Product

Part No. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Customs tariff No. (EU): 85371098, Gross weight: 1.85 kg, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1+2 1000 1M 2S FM
1000 V DC までの発電機接続箱

保護等級 IP65 で、1 つの MPP 入力部と 2 つのストリングを保護します
遠隔接点、故障表示器付き
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1000 V dc
公称放電電流：(8/20) 20 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 3.8 kV
短絡耐性 Iscpv：10 kA

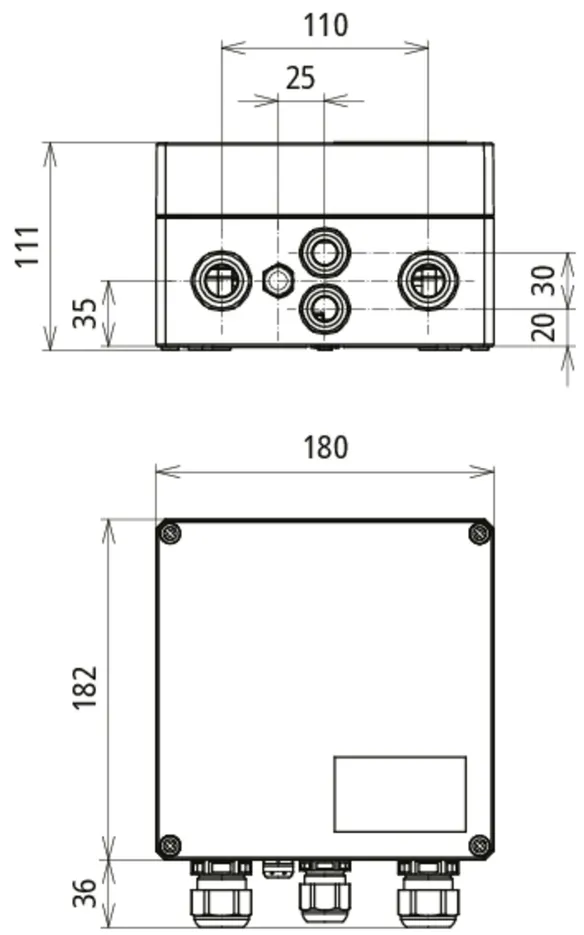

寸法：182 x 180 x 111 mm
ケーブル導入口：2x 3重ネジ接続
(2.5mm² - 6mm² PV ケーブル)
ケーブル導入口：2x M20

Brand: DEHN
タイプ: DCU 2 YPV 1+2 1000 1M 2S FM
記事番号: 900975
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 3.8 kV
保護等級 IP 65

Product 900975 was added to Notepad.

Go to Notepad

Product 900975 was added to the cart.

Go to Web-Shop

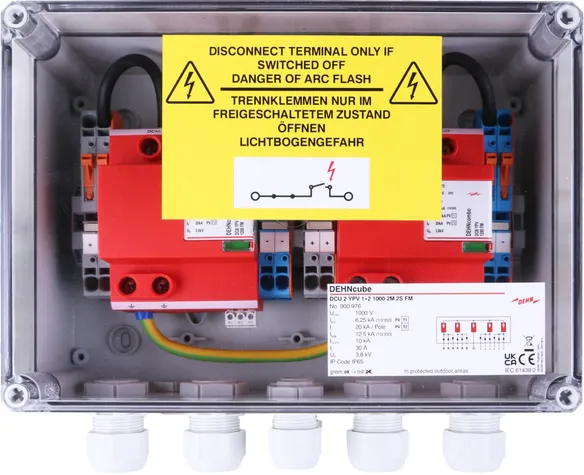

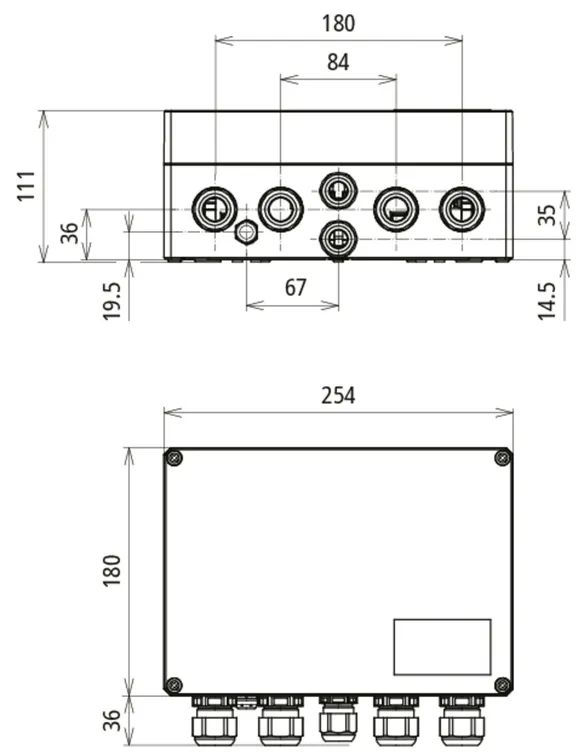

DEHNcube 2 YPV 1+2 1000 2M 2S FM

最大 1000 V DC 対応の PV 発電システム向けの発電側接続箱、分離端子付き、2 つの MPP 入力部と 2 つのストリングをそれぞれ保護します。
入出力側に過電圧保護機能およびプッシュイン端子付き。

1 Product

Part No. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Customs tariff No. (EU): 85371098, Gross weight: 2.69 kg, PU: 1.00 ピース

Images

Additional information

発電機接続箱 DCU 2 YPV 1+2 1000 2M 2S FM
1000 V DC までの発電機接続箱

保護等級 IP65 で 2 つの MPP 入力部と 2 つのストリングをそれぞれ保護します
遠隔接点、故障表示器付き
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1100 V dc
公称放電電流：(8/20) 20 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 3.8 kV
短絡耐性 Iscpv：10 kA

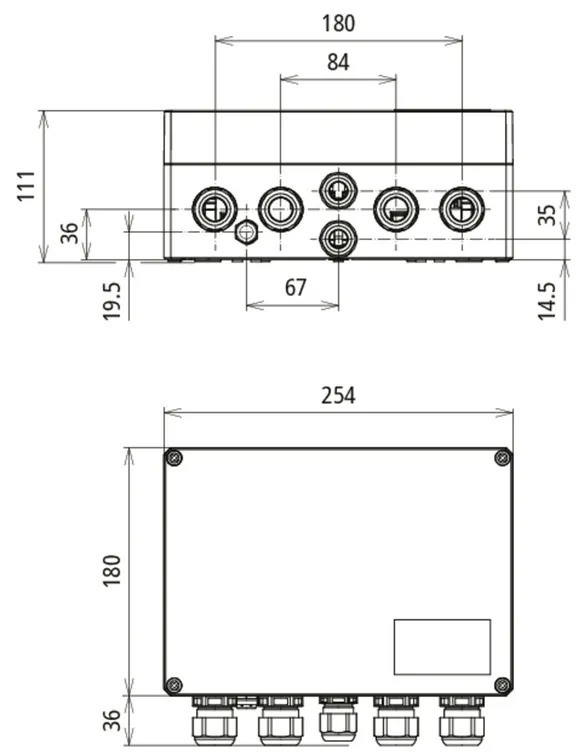

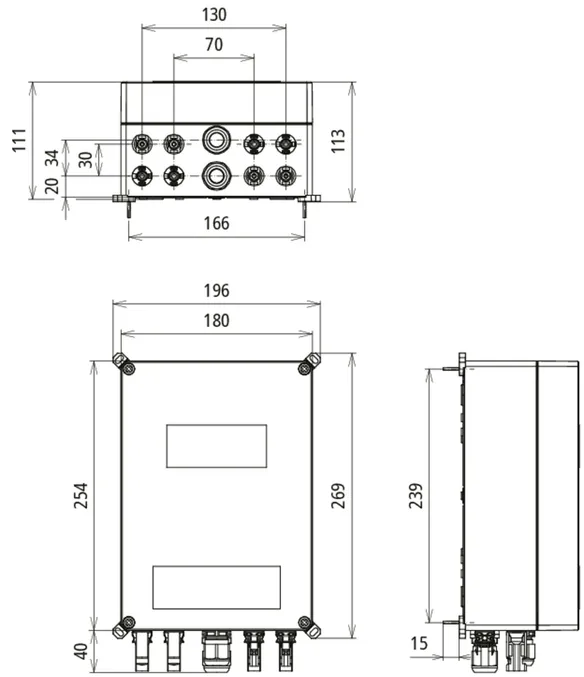

寸法：254 x 180 x 111 mm
ケーブル導入口：4x 3重ネジ接続
(2.5 mm² - 6 mm² PV ケーブル)
ケーブル導入口：2x M20

Brand: DEHN
タイプ: DCU 2 YPV 1+2 1000 2M 2S FM
記事番号: 900976
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 3.8 kV
保護等級 IP 65

Product 900976 was added to Notepad.

Go to Notepad

Product 900976 was added to the cart.

Go to Web-Shop

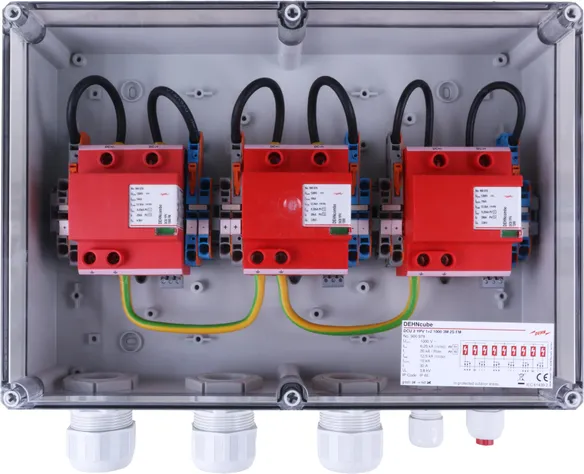

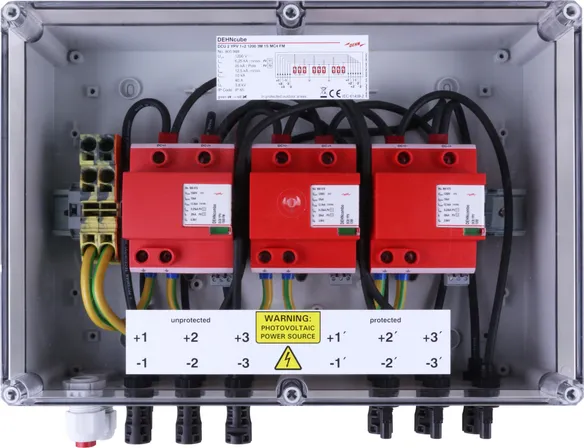

DEHNcube 2 YPV 1+2 1000 3M 2S FM

最大 1000 V DC 対応の PV 発電システム向けの発電側接続箱、分離端子付き、3 つの MPP 入力部と 2 つのストリングをそれぞれ保護します。
入出力側に過電圧保護機能およびプッシュイン端子付き。

1 Product

Part No. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Customs tariff No. (EU): 85372091, Gross weight: 4.19 kg, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1+2 1000 3M 2S FM
1000 V DC までの発電機接続箱

保護等級 IP65 で 3 つの MPP 入力部と 2 つのストリングをそれぞれ保護します
遠隔接点、故障表示器付き
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1000 V dc
In:(8/20) 20 kA / 極
合計：(10/350) 12.5 kA
上：<= 3.8 kV
短絡耐性 Iscpv：10 kA

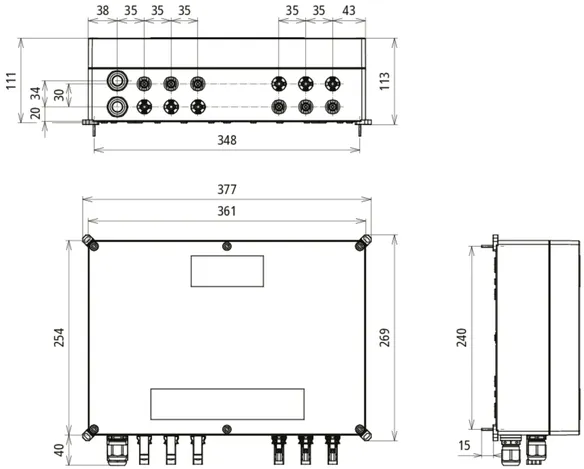

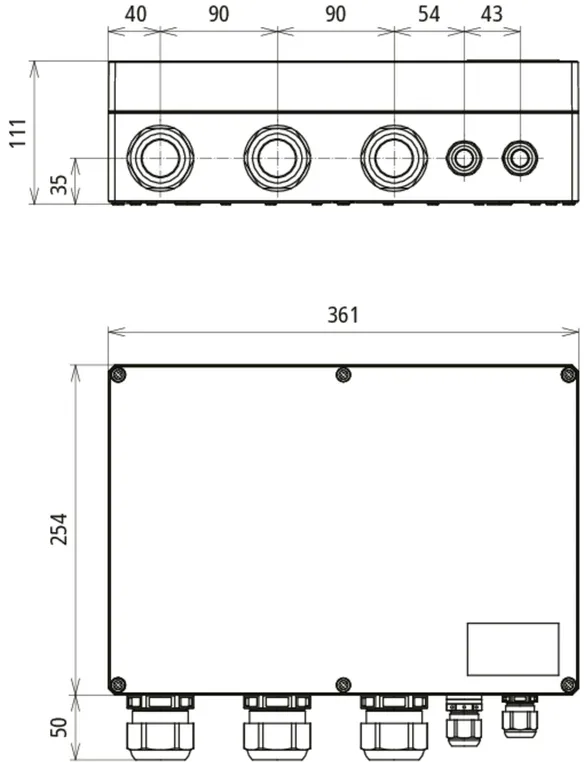

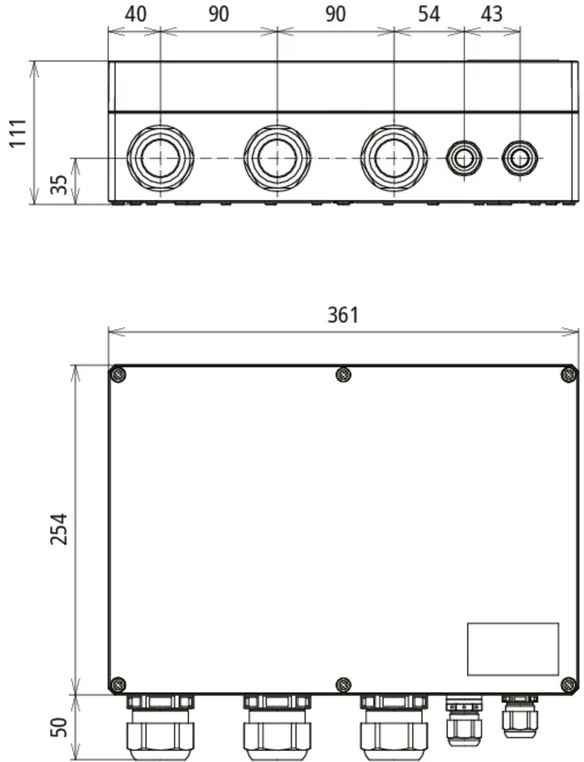

寸法：361 x 254 x 111 mm
ケーブル導入口：3x 6重ネジ接続
(2.5mm² - 6mm² PV ケーブル)
ケーブル導入口：2x M20

Brand: DEHN
タイプ: DCU 2 YPV 1+2 1000 3M 2S FM
記事番号: 900978
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
最大 TOV 電圧 (UCPV ) 1000 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 3.8 kV
保護等級 IP 65

Product 900978 was added to Notepad.

Go to Notepad

Product 900978 was added to the cart.

Go to Web-Shop

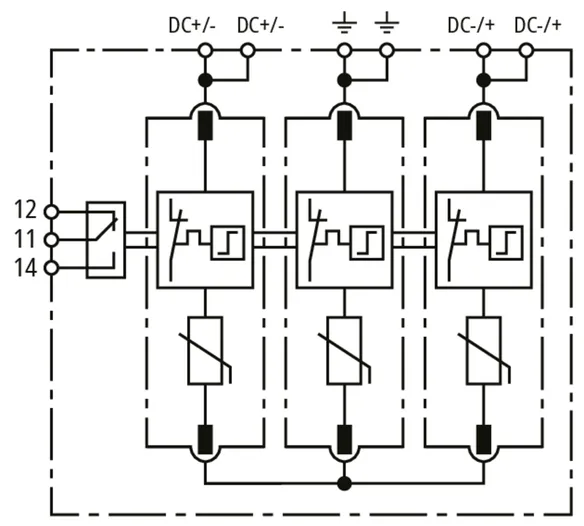

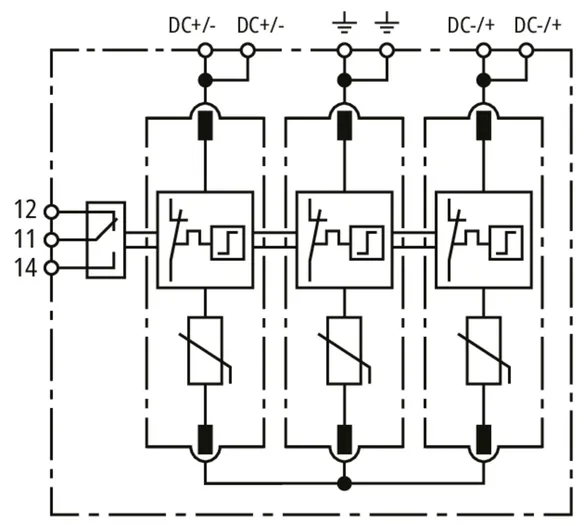

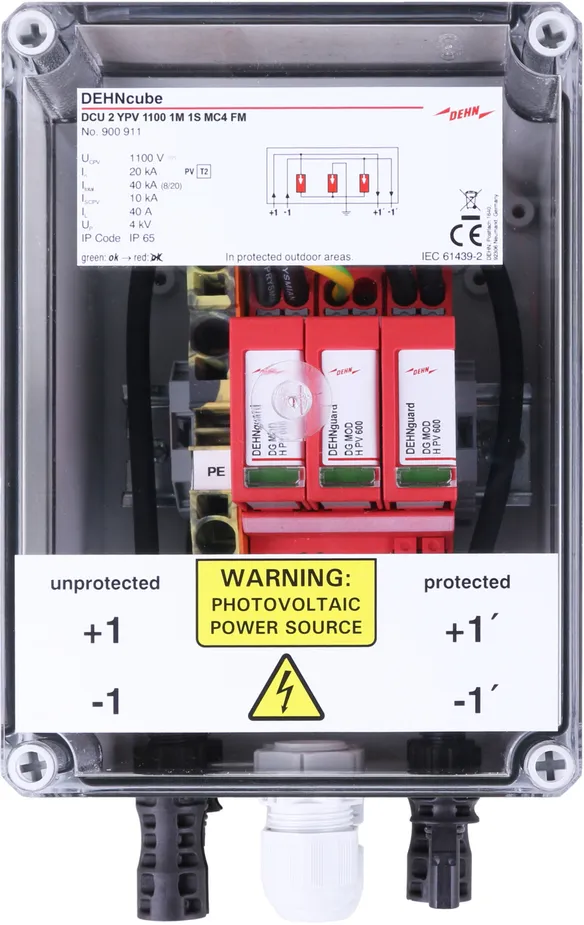

DEHNcube 2 YPV 1100 1M 1S MC4 FM

最大 1100 V DC 対応の PV 発電システム向けの発電側接続箱、1 つの MPP 入力部と 1 つのストリングを保護します。

1 Product

Part No. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Customs tariff No. (EU): 85372091, Gross weight: 1027.00 g, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1100 1M 1S MC4 FM
1100 V DC までの発電機接続箱

保護等級 IP65 で、1 つの MPP 入力部と 1 つのストリングを保護します
遠隔接点、故障表示器付き
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1100 V DC
公称放電電流：(8/20) 20 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

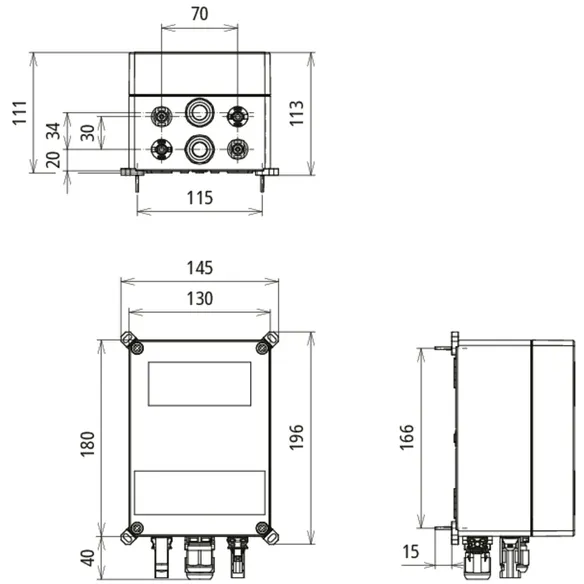

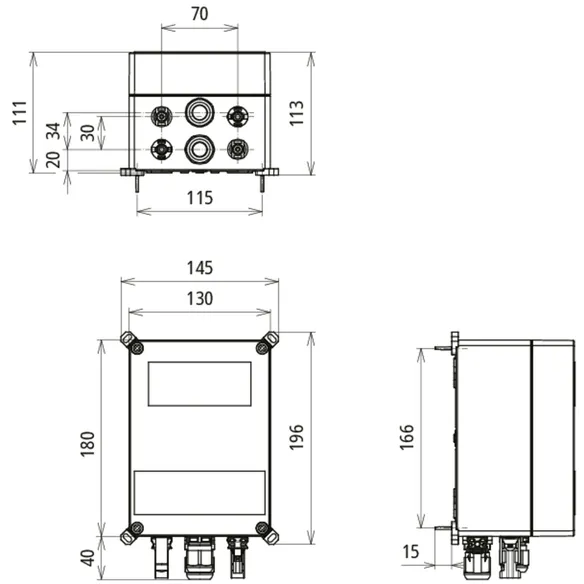

寸法：180 x 130 x 111 mm
接続タイプ：オリジナル MC4 コネクター

Brand: DEHN
タイプ: DCU 2 YPV 1100 1M 1S MC4 FM
記事番号: 900911
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1100 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900911 was added to Notepad.

Go to Notepad

Product 900911 was added to the cart.

Go to Web-Shop

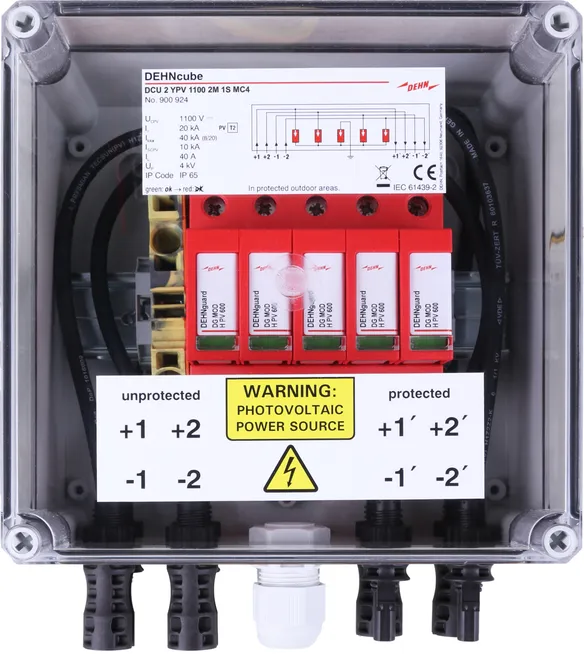

DEHNcube 2 YPV 1100 2M 1S MC4

最大 1100 V DC 対応の PV 発電システム向けの発電側接続箱、2 つの MPP 入力部と 1 つのストリングをそれぞれ保護します。

1 Product

Part No. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Customs tariff No. (EU): 85372091, Gross weight: 1963.00 g, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1100 2M 1S MC4
1100 V DC までの発電機接続箱

保護等級 IP65 で、2 つの MPP 入力部と 1 つのストリングを保護します
故障報告
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1100 V DC
公称放電電流：(8/20) 20 kA
総放出電流：(8/20) 40 kA
保護レベル：<= 4 kV
短絡耐性 Iscpv：10 kA

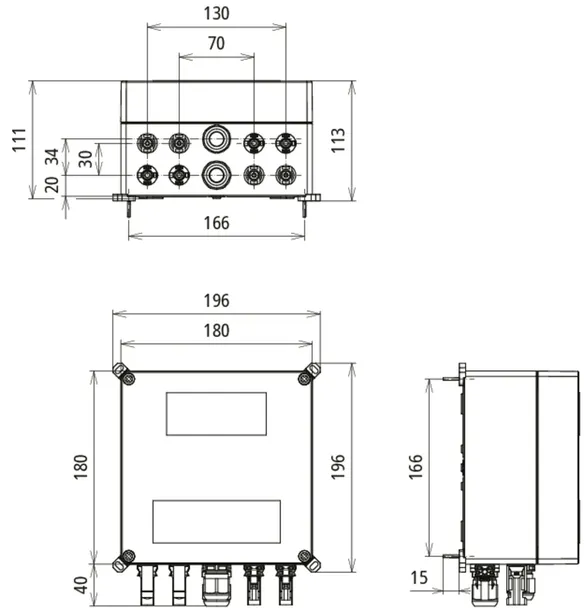

寸法：180 x 180 x 111 mm
接続タイプ：オリジナル MC4 コネクター

Brand: DEHN
タイプ: DCU 2 YPV 1100 2M 1S MC4
記事番号: 900924
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1100 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900924 was added to Notepad.

Go to Notepad

Product 900924 was added to the cart.

Go to Web-Shop

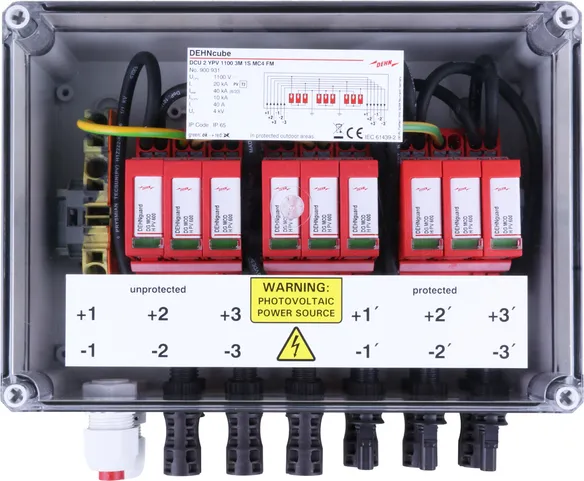

DEHNcube 2 YPV 1100 3M 1S MC4 FM

最大 1100 V DC 対応の PV 発電システム向けの発電側接続箱、3 つの MPP 入力部と 1 つのストリングをそれぞれ保護します。

1 Product

Part No. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Customs tariff No. (EU): 85372091, Gross weight: 2.63 kg, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1100 3M 1S MC4 FM
1100 V DC までの発電機接続箱

保護等級 IP65 で、3 つの MPP 入力部と 1 つのストリングを保護します
遠隔接点、故障表示器付き
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1100 V DC
In:(8/20) 20 kA / 極
合計：(8/20) 40 kA
上：<= 4 kV
短絡耐性 Iscpv：10 kA

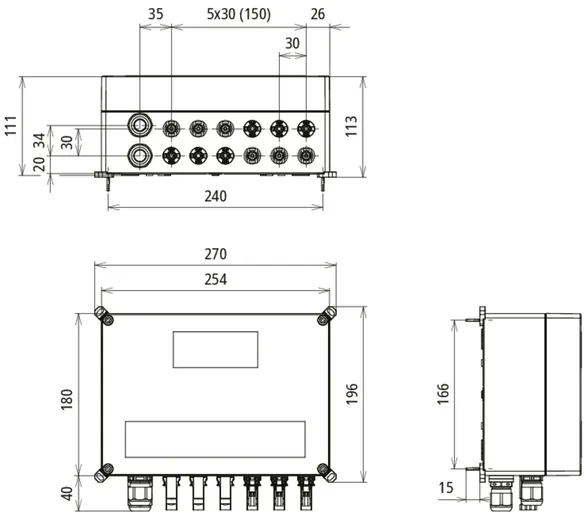

寸法：254 x 180 x 111 mm
接続タイプ：オリジナル MC4 コネクター

Brand: DEHN
タイプ: DCU 2 YPV 1100 3M 1S MC4 FM
記事番号: 900931
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1100 V
短絡耐性 (ISCPV ) 10 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放電電流 (8/20 µs) [(DC+/DC-) --> PE] (I最大 ) 40 kA
保護レベル (UP ) ≤ 4 kV
保護等級 IP 65

Product 900931 was added to Notepad.

Go to Notepad

Product 900931 was added to the cart.

Go to Web-Shop

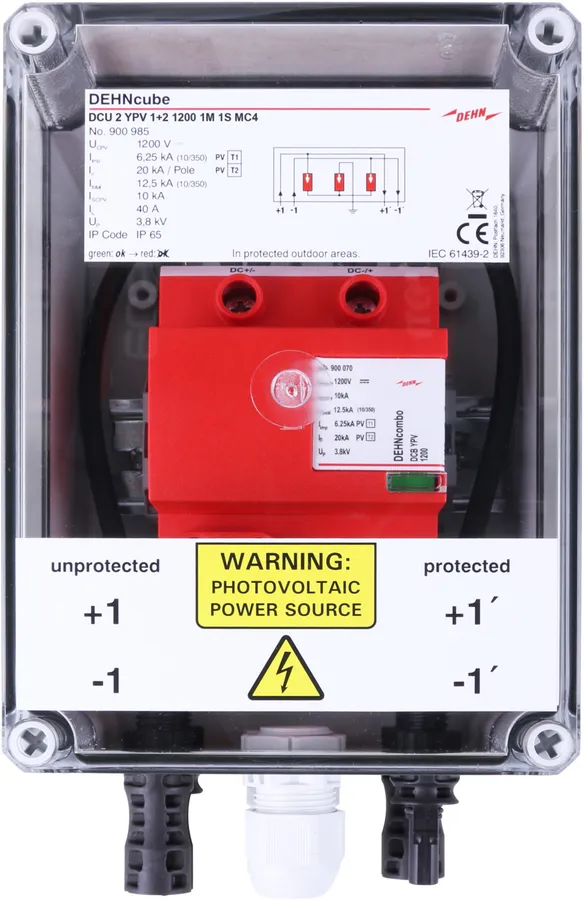

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

最大 1200 V DC 対応の PV 発電システム向けの発電側接続箱、1 つの MPP 入力部と 1 つのストリングを保護します。

1 Product

Part No. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Customs tariff No. (EU): 85372091, Gross weight: 1169.00 g, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1+2 1200 1M 1S MC4


保護等級 IP65 対応の発電機接続箱、1 つの MPP 入力部と 1 つのストリングを保護するための最大 1200 V DC のジェネレーター接続ボックス
故障報告
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1200 V DC
In:(8/20) 20 kA / 極
合計：(10/350) 12.5 kA
上：<= 3.8 kV
短絡耐性 Iscpv：10 kA
寸法：180 x 130 x 111 mm
接続タイプ：オリジナル MC4 コネクター

Brand: DEHN
タイプ: DCU 2 YPV 1+2 1200 1M 1S MC4
記事番号: 900985
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
短絡耐性 (ISCPV ) 10 kA
保護レベル (UP ) < 3.8 kV
保護等級 IP 65

Product 900985 was added to Notepad.

Go to Notepad

Product 900985 was added to the cart.

Go to Web-Shop

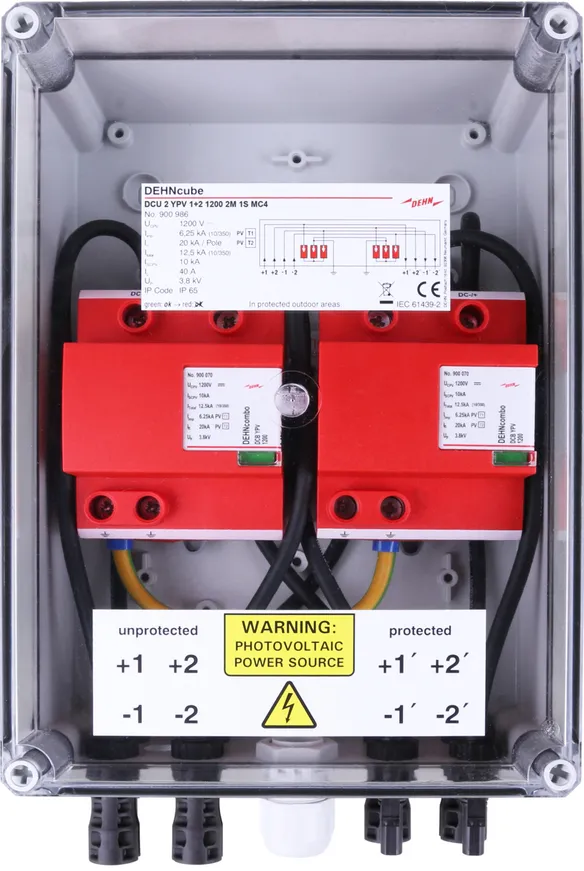

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

最大 1200 V DC 対応の PV 発電システム向けの発電側接続箱、2 つの MPP 入力部と 1 つのストリングをそれぞれ保護します。

1 Product

Part No. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Customs tariff No. (EU): 85372091, Gross weight: 2.76 kg, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 1S MC4


保護等級 IP65 で、最大 1200 V DC 対応の発電機接続箱、2 つの MPP 入力部と 1 つのストリングをそれぞれ保護します
故障報告
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1200 V DC
In:(8/20) 20 kA / 極
合計：(10/350) 12.5 kA
上：<= 3.8 kV
短絡耐性 Iscpv：10 kA

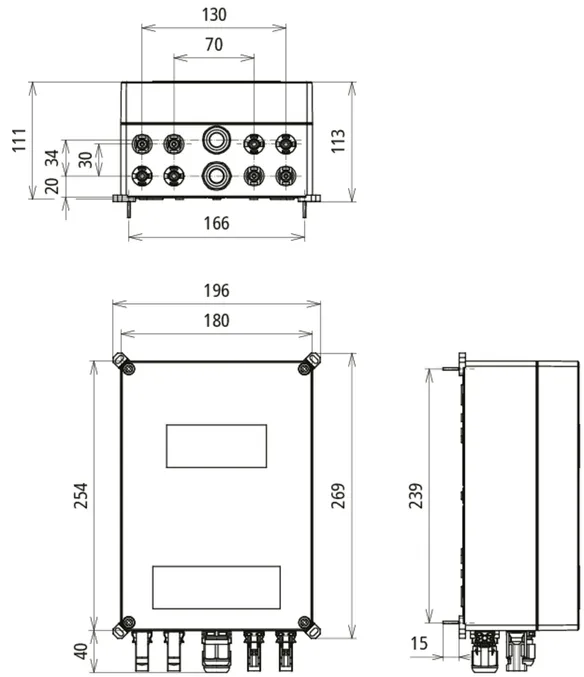

寸法：254 x 180 x 111 mm
接続タイプ：オリジナル MC4 コネクター

Brand: DEHN
タイプ: DCU 2 YPV 1+2 1200 2M 1S MC4
記事番号: 900986
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
短絡耐性 (ISCPV ) 10 kA
保護レベル (UP ) < 3.8 kV
保護等級 IP 65

Product 900986 was added to Notepad.

Go to Notepad

Product 900986 was added to the cart.

Go to Web-Shop

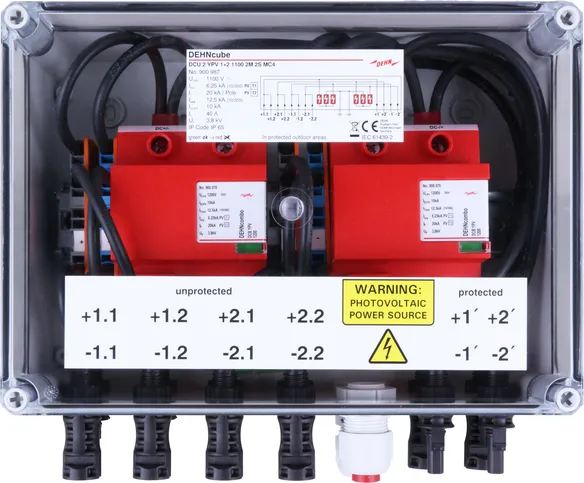

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

最大 1200 V DC 対応の PV 発電システム向けの発電側接続箱、2 つの MPP 入力部と 2 つのストリングをそれぞれ保護します。

1 Product

Part No. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Customs tariff No. (EU): 85372091, Gross weight: 2.74 kg, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 2S MC4


保護等級 IP65 で、最大 1200 V DC 対応の発電機接続箱、2 つの MPP 入力部と 2 つのストリングをそれぞれ保護します
故障報告
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1200 V DC
In:(8/20) 20 kA / 極
合計：(10/350) 12.5 kA
上：<= 3.8 kV
短絡耐性 Iscpv：10 kA
寸法：254 x 180 x 111 mm
接続タイプ：オリジナル MC4 コネクター

Brand: DEHN
タイプ: DCU 2 YPV 1+2 1200 2M 2S MC4
記事番号: 900987
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
短絡耐性 (ISCPV ) 10 kA
保護レベル (UP ) < 3.8 kV
保護等級 IP 65

Product 900987 was added to Notepad.

Go to Notepad

Product 900987 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

最大 1200 V DC 対応の PV 発電システム向けの発電側接続箱、3 つの MPP 入力部と 1 つのストリングをそれぞれ保護します。

1 Product

Part No. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Customs tariff No. (EU): 85372091, Gross weight: 3.70 kg, PU: 1.00 ピース

Images

Additional information

GAK DCU 2 YPV 1200 3M 1S MC4 FM
1200 V DC までの発電機接続箱

保護等級 IP65 で、3 つの MPP 入力部と 1 つのストリングを保護します
遠隔接点、故障表示器付き
DIN EN IEC 61439-2 に準拠した発電機接続箱
IEC 60364-7-712 に準拠して使用可能
最大 PV 電圧：<=1200 V DC
In:(8/20) 20 kA / 極
合計：(10/350) 12.5 kA
上：<= 3.8 kV
短絡耐性 Iscpv：10 kA

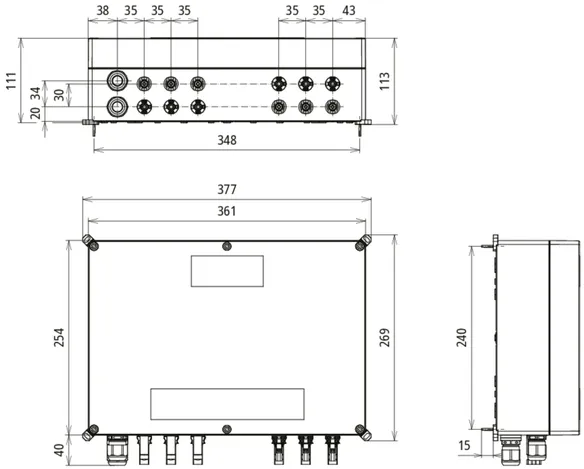

寸法：361 x 254 x 111 mm
接続タイプ：オリジナル MC4 コネクター

Brand: DEHN
タイプ: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
記事番号: 900988
or equivalent.

Certificates



Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 1 + タイプ 2 / クラス I + クラス II
短絡耐性 (ISCPV ) 10 kA
保護レベル (UP ) < 3.8 kV
保護等級 IP 65

Product 900988 was added to Notepad.

Go to Notepad

Product 900988 was added to the cart.

Go to Web-Shop
back to top
