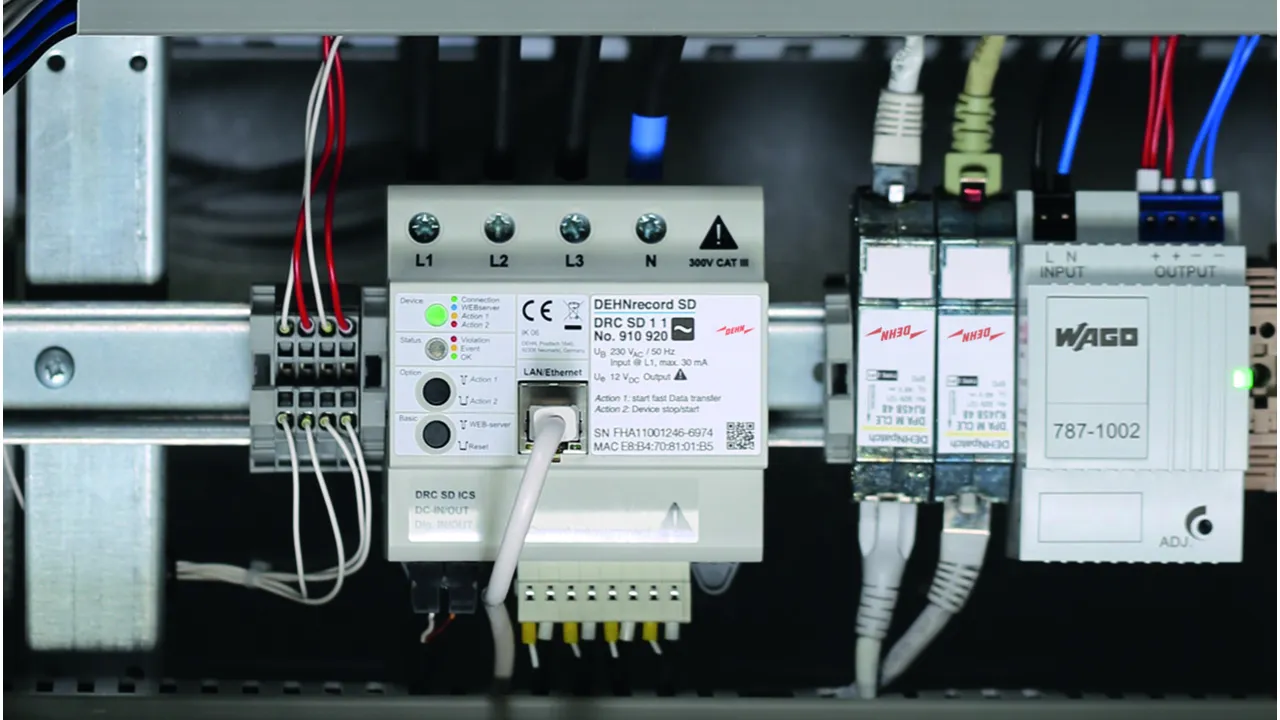

DEHNrecord SD

  • エッジコンピューティングを基盤とした多機能測定装置
  • 電源電圧 230 V AC または 24 V DC 外部電源
  • コンパクトサイズ (5TE) により容易な組込みや後付けに対応
  • 位相レールを介した SPD への適応により、施工性が向上
  • EN 61000-4-30、クラス A に準拠した電圧品質の測定 - 認証済み
  • EN 50160 に準拠した限界値
  • 個々の PQ 閾値を追加設定可能
  • EN50550 に準拠した一時的/主電源周波数過電圧の測定
  • 負荷プロファイルと電力の測定
  • 論理的にリンク可能な統合デジタル入出力
  • Modbus TCP および MQTT 3.1 Azure による通信接続

Further information

Similar topics

DRC SD 1 1

電力品質を監視するための多機能測定・分析装置。

1 Product

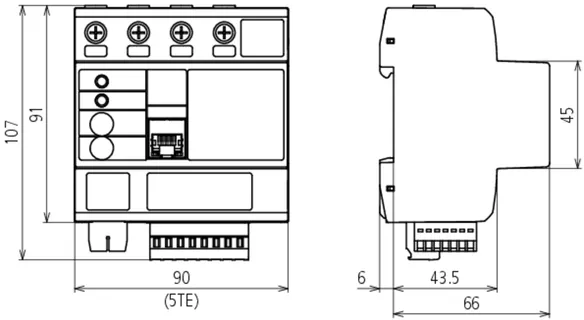

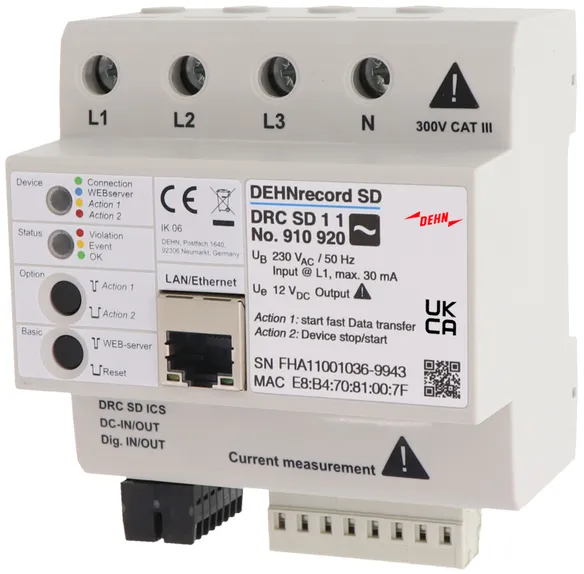

Part No. 910920 DRC SD 1 1

GTIN 4013364460263, Customs tariff No. (EU): 90303200, Gross weight: 510.02 g, PU: 1.00 ピース

Images

Additional information


エッジコンピューティングのをベースとした、以下の機能を備えた統合型多機能測定装置：
電源電圧 230 V 単相、L1 経由、例。
過電圧アレスタから直接コームバスバー経由/
追加配線およびバックアップヒューズが不要

簡単に統合および後付けが可能なコンパクトなハウジング、幅 5TE/DIN レール取付対応

EN 61000-4-30、クラス A に準拠した電圧品質の測定 - 認証済み
規格に準拠した平均値の常時送信
制限値違反の場合、故障メッセージが送信されます/

これにより、取り扱いが容易になるようデータ量が大幅に削減されます

EN 50160 に準拠した限界値に加え、個別の PQ 限界値の追加設定も可能




故障記録の送信は、限界値違反しなくてもトリガー可能であり/EN 61000-4-30 に準拠したマーキングコンセプトに従って、デバイスボタンまたはウェブベースの PQ 機能を介して個別にトリガーします



4 極負荷電流および電力測定は、外部電流センサーを用いて行います。測定範囲は、定格最大 100A（分割コア変流器）または最大 1000A（ロゴウスキーコイル）（ケーブル長は 3m）です。
5 分平均値の送信

輸入電力と回生電力を検出するための符号訂正測定
一時的/主電源周波数の測定


EN50550 に準拠した過電圧、個別のパラメータ化オプション（例えば低電圧報告）を含む


Cloudmonitor、デジタル出力、および電子メール通知によるイベント通知が可能
パラメータ設定可能な統合 I/O インターフェース
入力 3 個、出力 2 個、イベント指向の制御コマンド用
統合測定点コンセプト

位相レールを使用した過電圧保護デバイスに直接適合可能
Modbus による通信接続
TCP/IP インターフェースと MQTT プロトコル（3.1、Azureベース）



測定値の可視化は、DEHN-Cloudmonitor または外部企業専用クラウドプラットフォームで行うことが可能です。/または、Modbus レジスタからの読み取り経由

GPS による位置情報取得により、PQ マップの作成が可能
ウェブベースのデバイス設定とファームウェア更新

Brand: DEHN
タイプ: DRC SD 1 1
記事番号: 910920
or equivalent.



Technical data

EN 61000-4-30:2015 に準拠した PQ 測定方法 クラス A
電源 (UB ) 230 VAC (50 Hz) の測定電圧を L1 経由で
定格入力電圧範囲 230 / 400 VAC
入力電圧範囲 185-265 VAC

Product 910920 was added to Notepad.

Go to Notepad

Product 910920 was added to the cart.

Go to Web-Shop

DRC SD 2 1

電力品質を監視するための多機能測定・分析装置。

1 Product

Part No. 910921 DRC SD 2 1

GTIN 4013364460270, Customs tariff No. (EU): 90303200, Gross weight: 510.02 g, PU: 1.00 ピース

Images

Additional information


エッジコンピューティングのをベースとした、以下の機能を備えた統合型多機能測定装置：
電源供給 24V DC

簡単に統合および後付けが可能なコンパクトなハウジング、幅 5TE/DIN レール取付対応

EN 61000-4-30、クラス A に準拠した電圧品質の測定 - 認証済み
規格に準拠した平均値の常時送信
制限値違反の場合、故障メッセージが送信されます/

これにより、取り扱いが容易になるようデータ量が大幅に削減されます

EN 50160 に準拠した限界値に加え、個別の PQ 限界値の追加設定も可能




故障記録の送信は、限界値違反しなくてもトリガー可能であり/EN 61000-4-30 に準拠したマーキングコンセプトに従って、デバイスボタンまたはウェブベースの PQ 機能を介して個別にトリガーします



4 極負荷電流および電力測定は、外部電流センサーを用いて行います。測定範囲は、定格最大 100A（分割コア変流器）または最大 1000A（ロゴウスキーコイル）（ケーブル長は 3m）です。
5 分平均値の送信

輸入電力と回生電力を検出するための符号訂正測定
一時的/主電源周波数の測定


EN50550 に準拠した過電圧、個別のパラメータ化オプション（例えば低電圧報告）を含む


Cloudmonitor、デジタル出力、および電子メール通知によるイベント通知が可能
パラメータ設定可能な統合 I/O インターフェース
入力 3 個、出力 2 個、イベント指向の制御コマンド用
統合測定点コンセプト

コームレールを使用した過電圧保護装置に直接適合可能
Modbus による通信接続
TCP/IP インターフェースと MQTT プロトコル（3.1、Azureベース）



測定値の可視化は、DEHN-Cloudmonitor または外部企業専用クラウドプラットフォームで行うことが可能です。/または、Modbus レジスタからの読み取り経由

GPS による位置情報取得により、PQ マップの作成が可能
ウェブベースのデバイス設定とファームウェア更新

Brand: DEHN
タイプ: DRC SD 2 1
記事番号: 910921
or equivalent.



Technical data

EN 61000-4-30:2015 に準拠した PQ 測定方法 クラス A
電源 (UB ) 24 VDC
定格入力電圧範囲 24 VDC SELV（最大 3W）
入力電圧範囲 18-30 VDC

Product 910921 was added to Notepad.

Go to Notepad

Product 910921 was added to the cart.

Go to Web-Shop

DRC SD ICS 100

DEHNrecord SD ICS は、絶縁導体のインパルス電流を最大 100kA まで測定できます。
絶縁導体から ≥ 30 cm の最低距離を保ってください。

1 Product

Part No. 910935 DRC SD ICS 100

GTIN 4013364460676, Gross weight: 172.02 g, PU: 1.00 ピース

Images

Additional information


最大 100 kAのパルス電流を測定するための接続ケーブル付きパルス電流センサー
記録時間は最大 5 秒
振幅分解能 100A
サンプリングレート 1µs

DRC SD 1 1 または DRC SD 2 1 のウェブサーバーからトリガーしきい値を調整可能
接続ケーブル長さ 3 m

Brand: DEHN
タイプ: DRC SD ICS 100
記事番号: 910935
or equivalent.



Technical data

測定範囲 インパルス電流 (8/20 µs) (10/350 µs) 4-100 kA
振幅分解能 100 A
サンプリングレート 1 µs
記録長 最大 200 ms
振幅トリガー閾値 内部ウェブサーバー経由でパラメータ設定可能
接続ケーブルの長さ 3 m

Product 910935 was added to Notepad.

Go to Notepad

Product 910935 was added to the cart.

Go to Web-Shop

DRC SD SCS 100

分割コア型変流器は、交流 (AC) の電子測定用であり、一次側回路（電力）と二次側回路（測定）との間にガルバニック絶縁を備えています。最大300V CAT III に対応しています。

1 Product

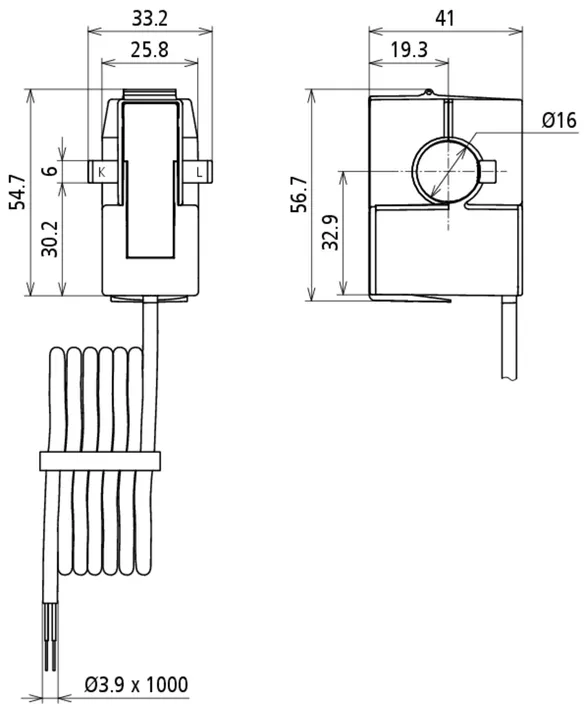

Part No. 910936 DRC SD SCS 100

GTIN 4013364460683, Customs tariff No. (EU): 90303370, Gross weight: 148.50 g, PU: 1.00 ピース

Images

Additional information

分割コア型変流器は、
交流 (AC) の電子測定用であり、
一次側回路（電力）と二次側回路（測定）との間に
ガルバニック絶縁を備えています。最大 300V CAT III に対応しています
精度クラス 1 (IEC 61869-2)
公称一次電流 100 A
拡張一次電流 120 A
熱定格短時間電流最大6 kA @50Hz
動的定格電流最大3 kA @50Hz
定格周波数 50 Hz
周波数帯域幅 (-3 dB) 最小 1.5 kHz
接続ケーブルの長さ 1 m
最大ケーブル径 16 mm

Brand: DEHN
タイプ: DRC SD SCS 100
記事番号: 910936
or equivalent.



Technical data

精度等級 1 (IEC 61869-2)
公称一次電流 (IPr ) 100 A
拡張一次電流 (IePr ) 120 A
熱定格短時間電流 (Ith ) 最大 6 kA @ 50 Hz、60 x IPr (1s) kA
動的定格電流 (Idyn ) 最大 3 kA @ 50 Hz、60 x IPr (1s) kA
公称周波数 (fr ) 50 Hz
周波数帯域幅 (-3 dB) (BW) 最小 1.5 kHz
最大ケーブル径 16 mm
接続ケーブルの長さ 1 m

Product 910936 was added to Notepad.

Go to Notepad

Product 910936 was added to the cart.

Go to Web-Shop

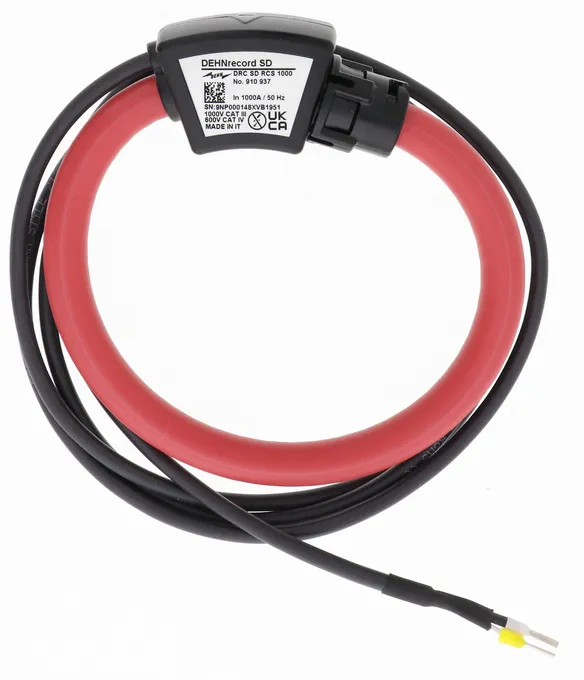

DRC SD RCS 1000

ロゴウスキーコイル型変流器は、交流 (AC) の電子測定用であり、一次側回路（電力）と二次側回路（測定）との間にガルバニック絶縁を備えています。最大 1000 V CAT III に対応しています。

2 Products

Part No. 910937 DRC SD RCS 1000 3M

GTIN 4013364460690, Customs tariff No. (EU): 90303370, Gross weight: 210.46 g, PU: 1.00 ピース

Images

Additional information





ロゴウスキーコイル型変流器は、交流 (AC) の電子測定用であり、一次側回路（電力）と二次側回路（測定）との間にガルバニック絶縁を備えています。最大 1000V CAT III に対応しています
精度クラス 1 (IEC 61869-2)
公称一次電流 1000 A
拡張一次電流 2000 A
定格周波数 50 Hz
周波数帯域幅 (-3 dB) 3 kHz
接続ケーブルの長さ 3 m
最大ケーブル径 95 mm

Brand: DEHN
タイプ: DRC SD RCS 1000 3M
記事番号: 910937
or equivalent.



Technical data

精度等級 1 (IEC 61869-2)
公称一次電流 (IPr ) 1000 A
拡張一次電流 (IePr ) 2000 A
公称周波数 (fr ) 50 Hz
周波数帯域幅 (-3 dB) (BW) 3 kHz
位置決めエラー (εL ) < +/- 1%
最大ケーブル径 95 mm
接続ケーブルの長さ 3 m

Product 910937 was added to Notepad.

Go to Notepad

Product 910937 was added to the cart.

Go to Web-Shop

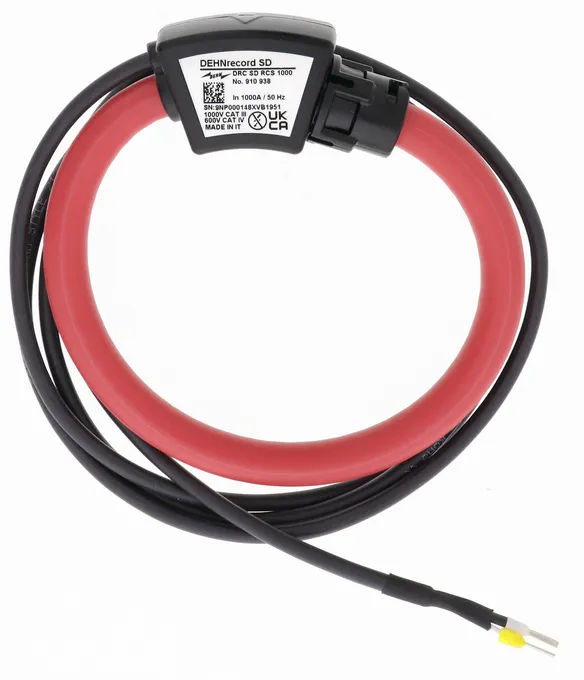

Part No. 910938 DRC SD RCS 1000 1M
