DEHNshield

  • すぐに接続でき、アプリケーションに最適化された、スパークギャップに基づく複合型避雷器タイプ 1 + タイプ 2
  • 1 極あたりわずか 1 TE の省スペーススパークギャップ技術により、コンパクトな設計が可能
  • VDE 0100-534 に準拠した雷電流放電容量の最低要件を満たします。

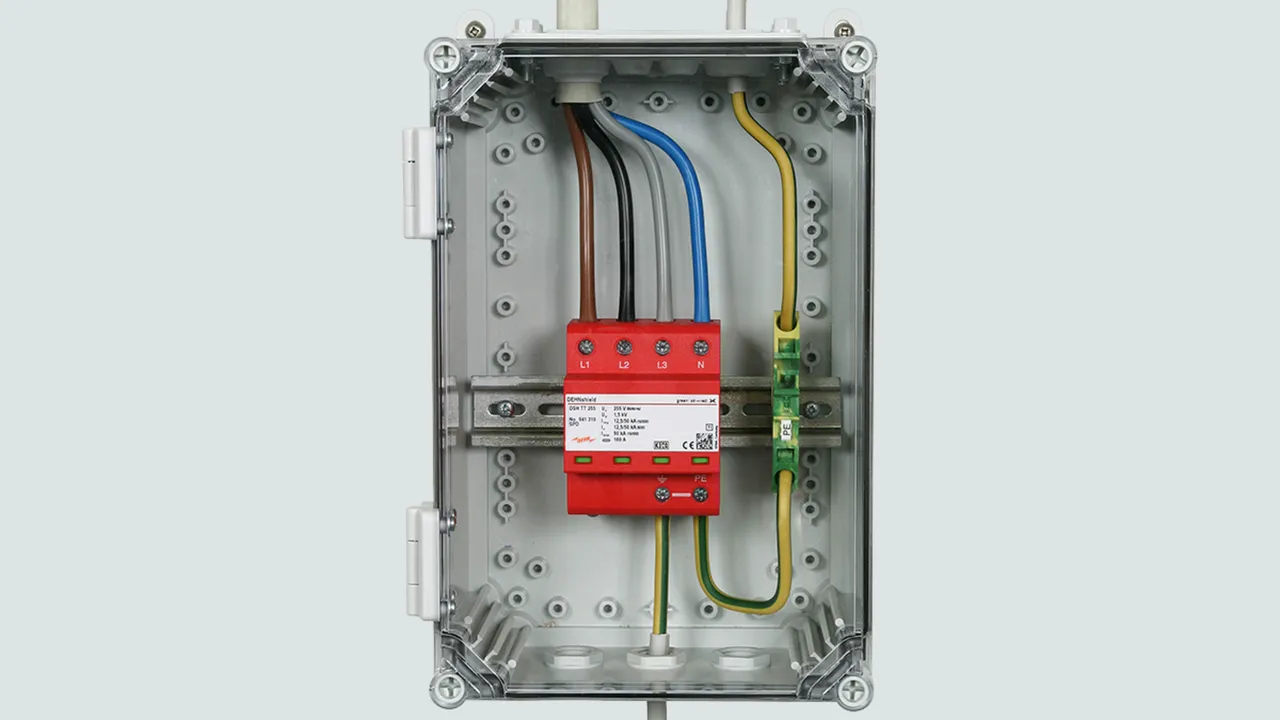

  • 端子デバイス保護を含むコンパクトな雷保護等電位ボンディングを実現
  • 最大 50 kA (10/350 µs) の放電容量
  • 観察窓に緑-赤のマーキングにによる機能/故障表示
  • 高いフォロー電流消弧能力 (Ifi = 25 kAeff)

Details

雷電流テスト済み STAK 25 ピン端子台付き V 配線。
lorem ipsum

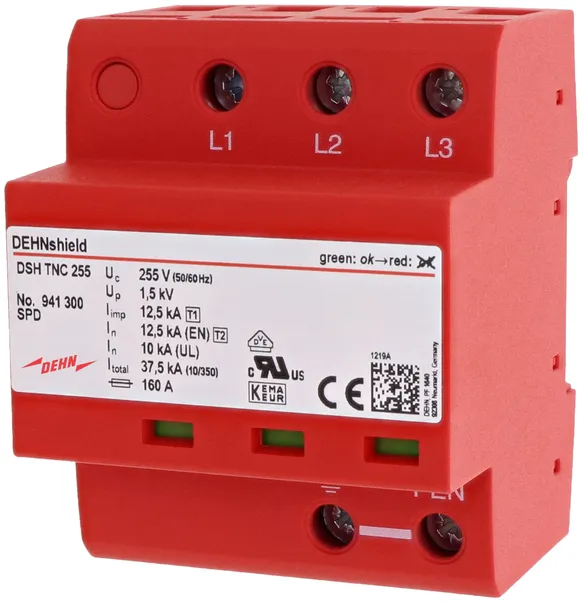

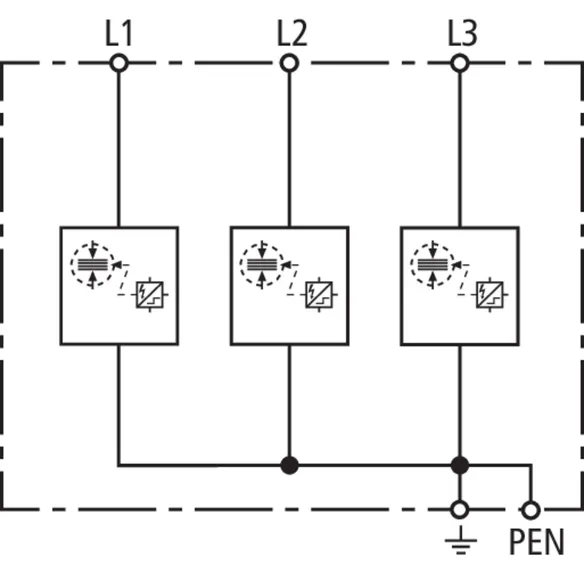

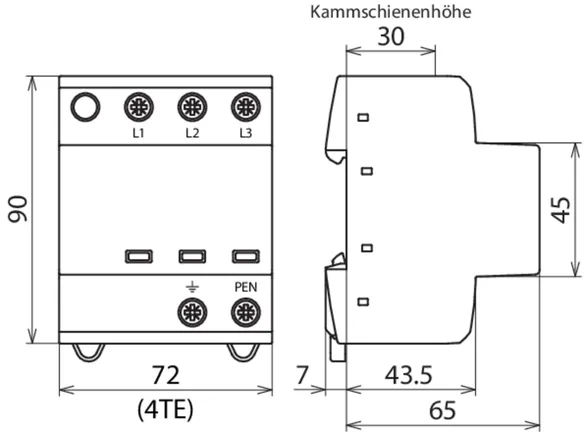

DEHNshield TNC

230 / 400 V の定格電圧に対応した TN-C システム向けの、すぐに接続可能な用途最適化型複合型避雷器（3+0 回路）。

1 Product

Part No. 941300 DSH TNC 255

GTIN 4013364133556, Customs tariff No. (EU): 85363090, Gross weight: 415.80 g, PU: 1.00 ピース

Images

Additional information

複合型避雷器 DEHNshield TNC 255
230/400 V TN C システム用 3 極複合式避雷器
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2、幅 4TE
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：37.5 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TNC 255
記事番号: 941300
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L1+L2+L3-PEN] (I合計 ) 37.5 kA
雷インパルス電流 (10/350 µs) [L-PEN] (Iimp ) 12.5 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA, VDE, UL

Product 941300 was added to Notepad.

Go to Notepad

Product 941300 was added to the cart.

Go to Web-Shop

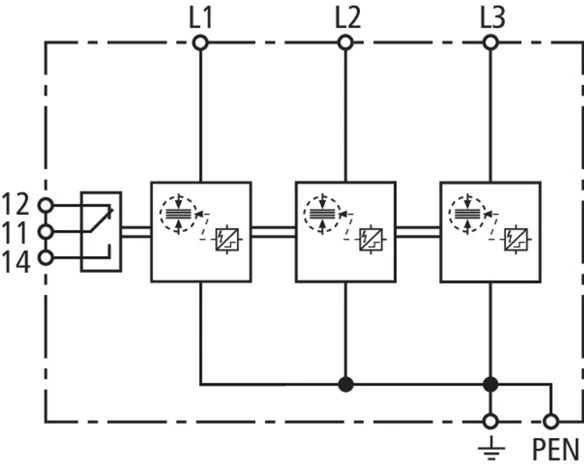

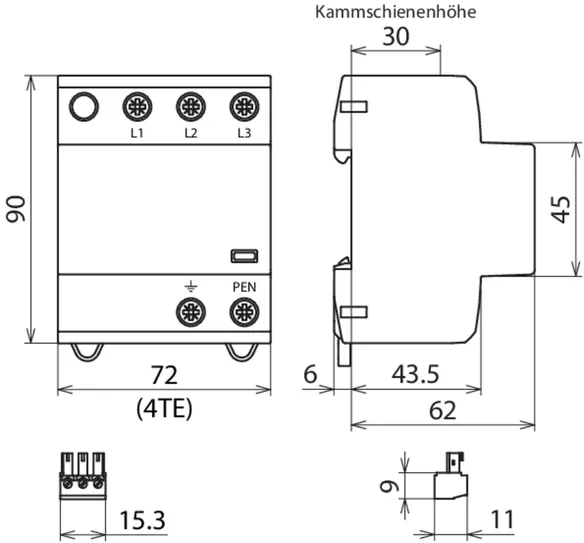

DEHNshield TNC FM

230 / 400 V の定格電圧に対応した TN-C システム向けの、すぐに接続可能な用途最適化型複合型避雷器（3+0 回路）、無電位遠隔信号接点付き。

1 Product

Part No. 941305 DSH TNC 255 FM

GTIN 4013364275317, Customs tariff No. (EU): 85363090, Gross weight: 420.60 g, PU: 1.00 ピース

Images

Additional information

複合式避雷器 DEHNshield TNC 255 FM
230/400 V TN C システム用 3 極複合式避雷器
遠隔信号接点付き、幅 4TE
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：37.5 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TNC 255 FM
記事番号: 941305
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L1+L2+L3-PEN] (I合計 ) 37.5 kA
雷インパルス電流 (10/350 µs) [L-PEN] (Iimp ) 12.5 kA
保護レベル (UP ) ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA、VDE
FM 接点/接点形式 切替接点

Product 941305 was added to Notepad.

Go to Notepad

Product 941305 was added to the cart.

Go to Web-Shop

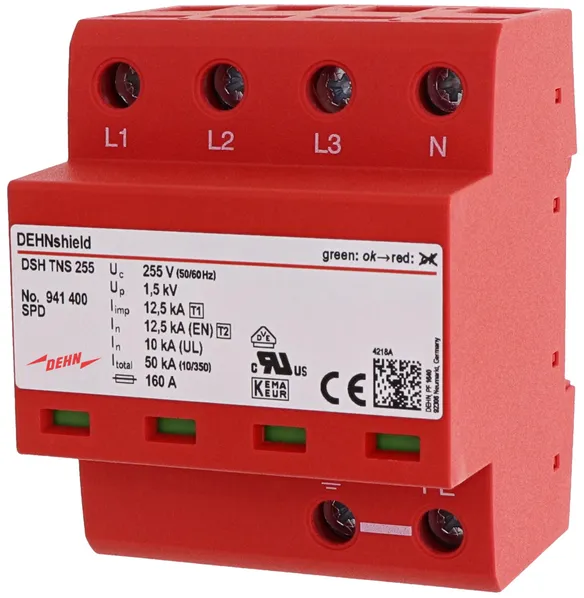

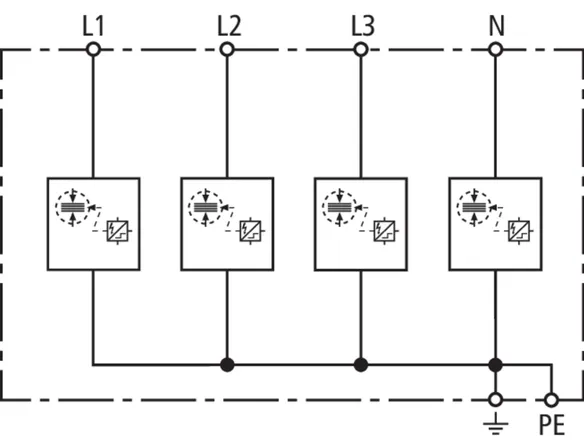

DEHNshield TNS

230 / 400 V の定格電圧に対応した TN-S システム向けの、すぐに接続可能な用途最適化型複合型避雷器（4+0 回路）。

1 Product

Part No. 941400 DSH TNS 255

GTIN 4013364133563, Customs tariff No. (EU): 85363090, Gross weight: 555.00 g, PU: 1.00 ピース

Images

Additional information

複合型避雷器 DEHNshield TNS 255
4 極複合型過電圧避雷器、230/400 V- TN(C)-S システム向け、幅 4TE
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：50 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TNS 255
記事番号: 941400
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L1+L2+L3+N-PE] (I合計 ) 50 kA
雷インパルス電流 (10/350 µs) [L, N-PE] (Iimp ) 12.5 kA
保護レベル [L-PE]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA, VDE, UL

Product 941400 was added to Notepad.

Go to Notepad

Product 941400 was added to the cart.

Go to Web-Shop

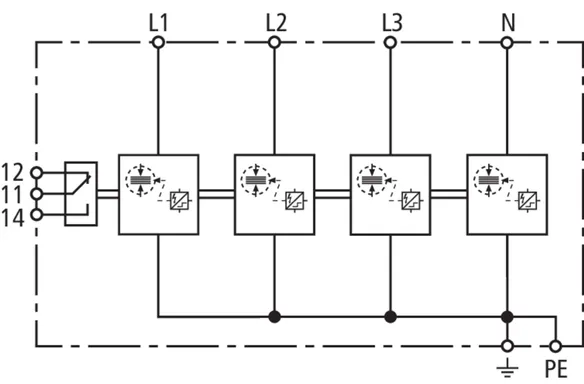

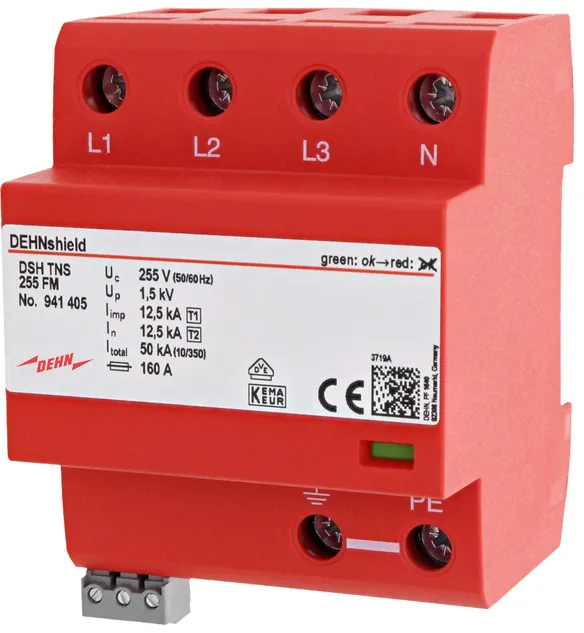

DEHNshield TNS FM

230 / 400 V の定格電圧に対応した TN-S システム向けの、すぐに接続可能な用途最適化型複合型避雷器（4+0 回路）、無電位遠隔信号接点付き。

1 Product

Part No. 941405 DSH TNS 255 FM

GTIN 4013364275331, Customs tariff No. (EU): 85363090, Gross weight: 488.30 g, PU: 1.00 ピース

Images

Additional information

複合型避雷器 DEHNshield TNS 255 FM

4 極複合型過電圧避雷器、230/400 V- TN(C)-S システム向け、幅 4TE、遠隔信号接点付き
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：50 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TNS 255 FM
記事番号: 941405
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L1+L2+L3+N-PE] (I合計 ) 50 kA
雷インパルス電流 (10/350 µs) [L, N-PE] (Iimp ) 12.5 kA
保護レベル [L-PE]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA、VDE
FM 接点/接点形式 切替接点

Product 941405 was added to Notepad.

Go to Notepad

Product 941405 was added to the cart.

Go to Web-Shop

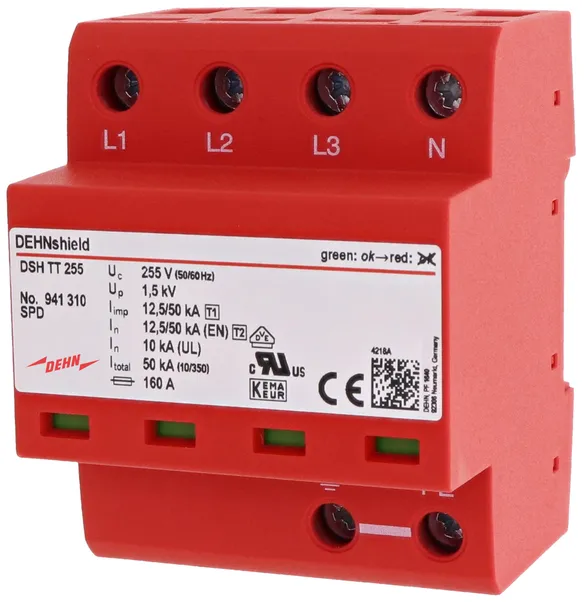

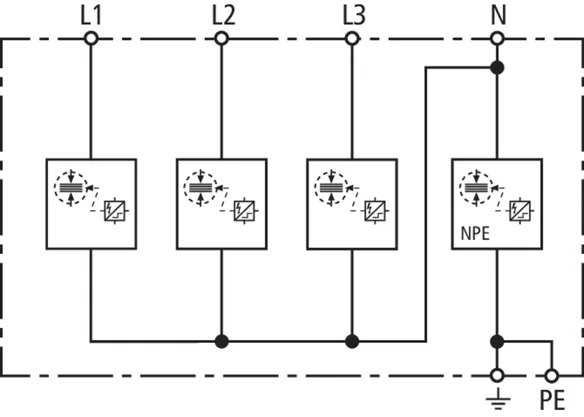

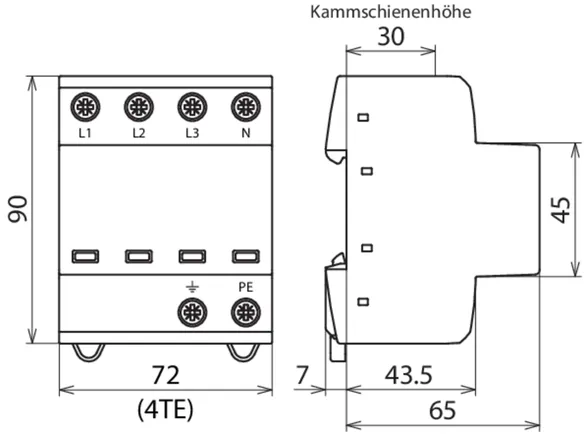

DEHNshield TT

230 / 400 V の定格電圧に対応した TT- および TN-S システム向けの、すぐに接続可能な用途最適化型複合型避雷器（3+1 回路）。

1 Product

Part No. 941310 DSH TT 255

GTIN 4013364131798, Customs tariff No. (EU): 85363090, Gross weight: 509.90 g, PU: 1.00 ピース

Images

Additional information

複合型避雷器 DEHNshield TT 255

4 極複合型過電圧避雷器、230/400 V- TN(C)-S システム向け、幅 4TE、遠隔信号接点付き
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：50 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TT 255
記事番号: 941310
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L1+L2+L3+N-PE] (I合計 ) 50 kA
雷インパルス電流 (10/350 µs) [L-N]/[N-PE] (Iimp ) 12.5 / 50 kA
保護レベル [L-N]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA, VDE, UL
詳細技術仕様： ---------------------------------
保護レベル [L-PE] (UP ) 2.0 kV

Product 941310 was added to Notepad.

Go to Notepad

Product 941310 was added to the cart.

Go to Web-Shop

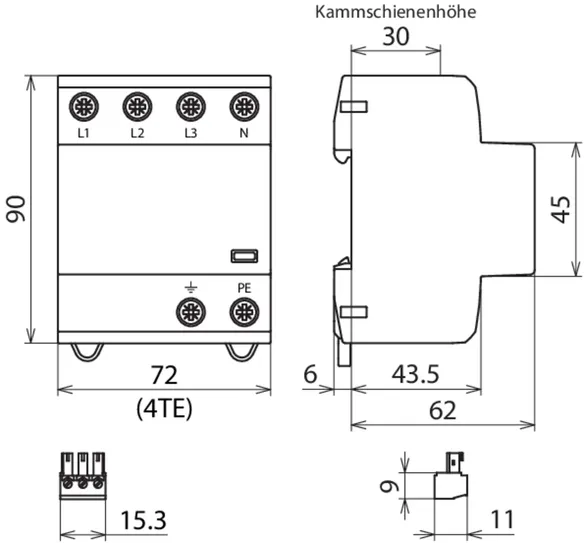

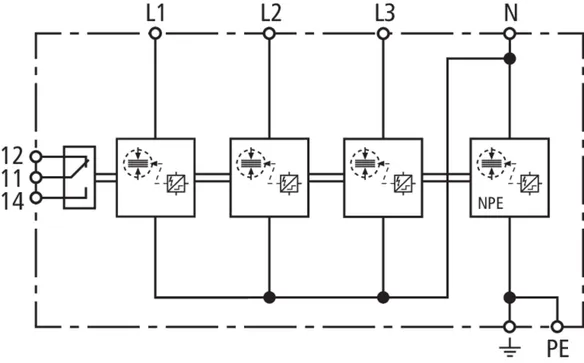

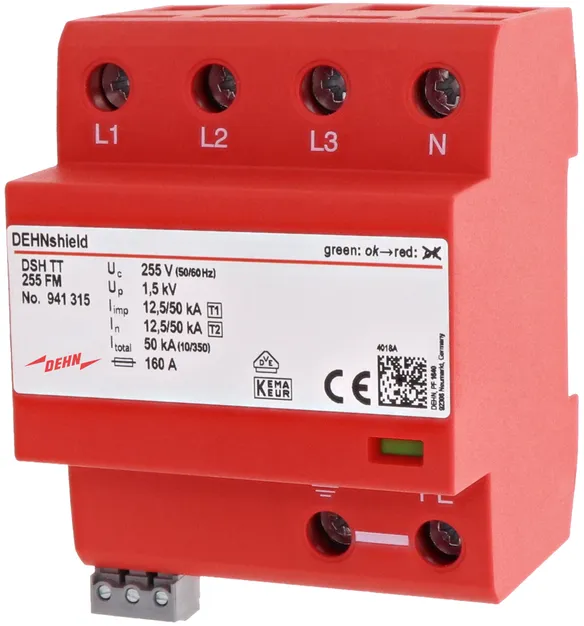

DEHNshield TT FM

230 / 400 V の定格電圧に対応した TT- および TN-S システム向けの、すぐに接続可能な用途最適化型複合型避雷器（3+1 回路）、無電位遠隔信号接点付き。

1 Product

Part No. 941315 DSH TT 255 FM

GTIN 4013364275324, Customs tariff No. (EU): 85363090, Gross weight: 508.80 g, PU: 1.00 ピース

Images

Additional information

複合型避雷器 DEHNshield TT 255 FM

4 極複合型過電圧避雷器、230/400 V- TT- および TN (C) -S システム向け、幅 4TE、遠隔信号接点付き
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：50 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TT 255 FM
記事番号: 941315
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L1+L2+L3+N-PE] (I合計 ) 50 kA
雷インパルス電流 (10/350 µs) [L-N]/[N-PE] (Iimp ) 12.5 / 50 kA
保護レベル [L-N]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA、VDE
FM 接点/接点形式 切替接点
詳細技術仕様： ---------------------------------
保護レベル [L-PE] (UP ) 2.0 kV

Product 941315 was added to Notepad.

Go to Notepad

Product 941315 was added to the cart.

Go to Web-Shop

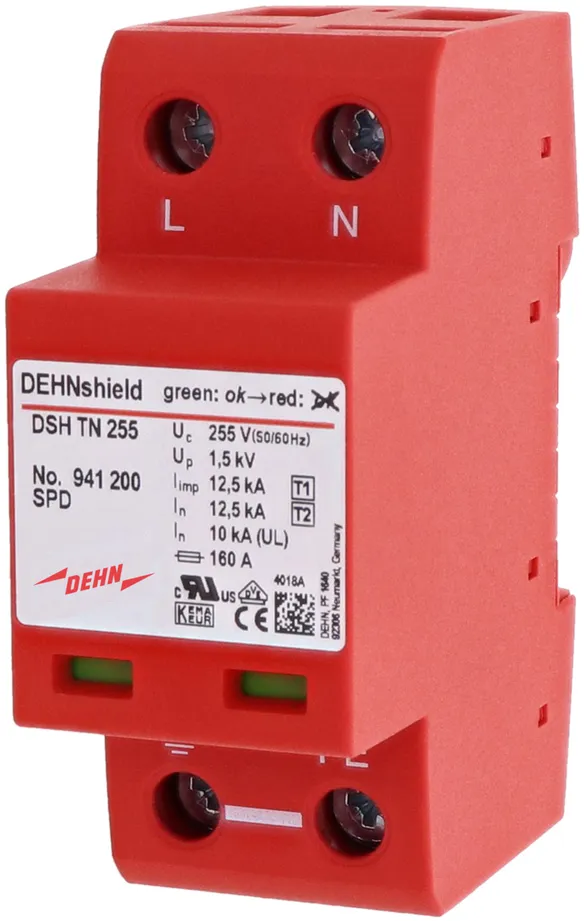

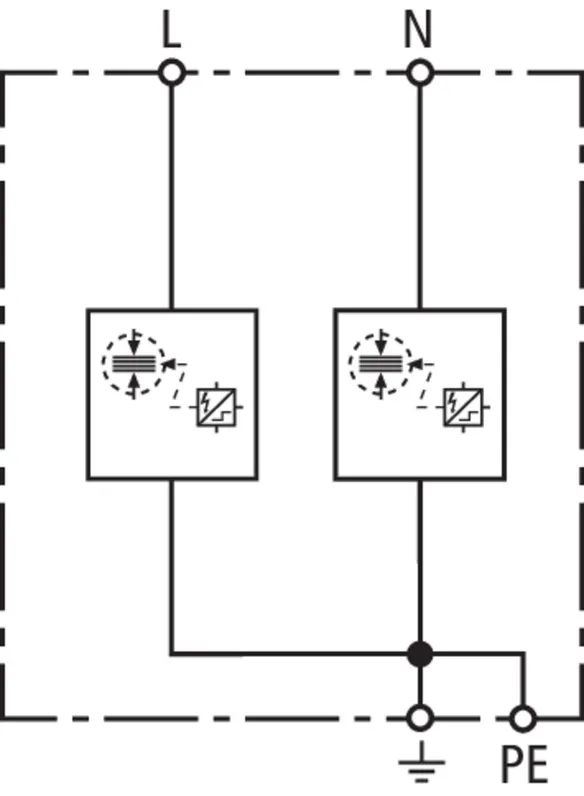

DEHNshield TN

230 V の定格電圧に対応した単相 TN システム向けの、すぐに接続可能な用途最適化型複合型避雷器（2+0 回路）。

1 Product

Part No. 941200 DSH TN 255

GTIN 4013364138209, Customs tariff No. (EU): 85363090, Gross weight: 266.00 g, PU: 1.00 ピース

Images

Additional information

複合型避雷器 DEHNshield TN 255
2 極複合型過電圧避雷器、230/400 V- TN システム向け、幅 2TE
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：25 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TN 255
記事番号: 941200
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L+N-PE] (I合計 ) 25 kA
雷インパルス電流 (10/350 µs) [L, N-PE] (Iimp ) 12.5 kA
保護レベル [L-PE]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA, VDE, UL

Product 941200 was added to Notepad.

Go to Notepad

Product 941200 was added to the cart.

Go to Web-Shop

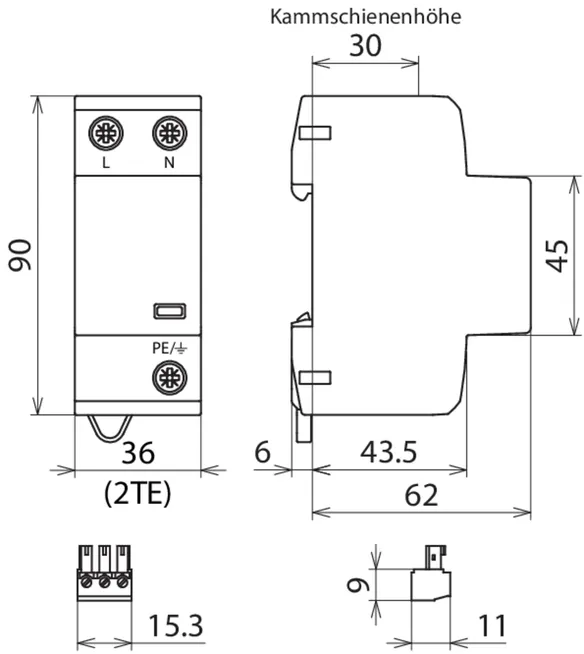

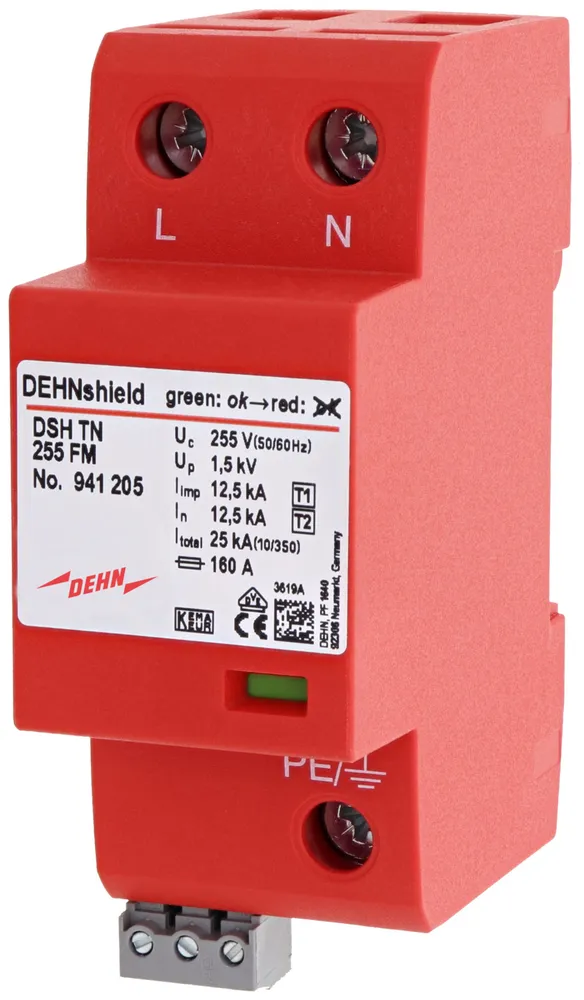

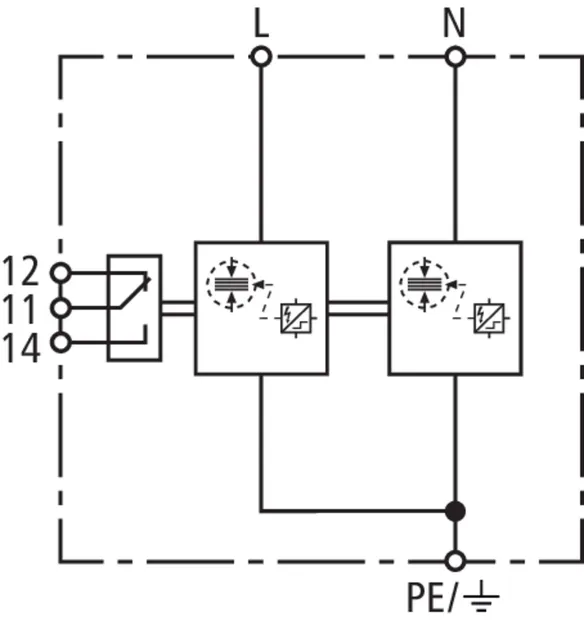

DEHNshield TN FM

230 V の定格電圧に対応した単相 TN システム向けの、すぐに接続可能な用途最適化型複合型避雷器（2+0 回路）、無電位遠隔信号接点付き。

1 Product

Part No. 941205 DSH TN 255 FM

GTIN 4013364289185, Customs tariff No. (EU): 85363090, Gross weight: 276.00 g, PU: 1.00 ピース

Images

Additional information

複合型避雷器 DEHNshield TN 255 FM

2 極複合型過電圧避雷器、230/400 V- TN システム向け、幅 2TE、遠隔信号接点付き
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：25 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TN 255 FM
記事番号: 941205
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L+N-PE] (I合計 ) 25 kA
雷インパルス電流 (10/350 µs) [L, N-PE] (Iimp ) 12.5 kA
保護レベル [L-PE]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA、VDE
FM 接点/接点形式 切替接点

Product 941205 was added to Notepad.

Go to Notepad

Product 941205 was added to the cart.

Go to Web-Shop

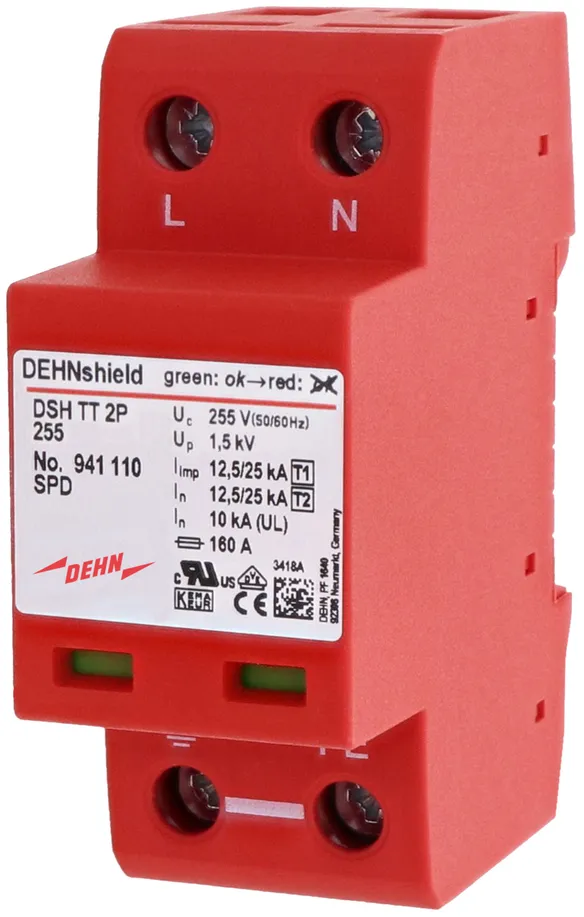

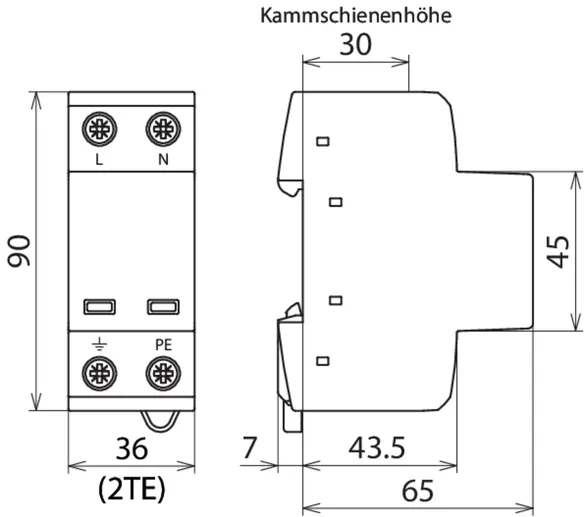

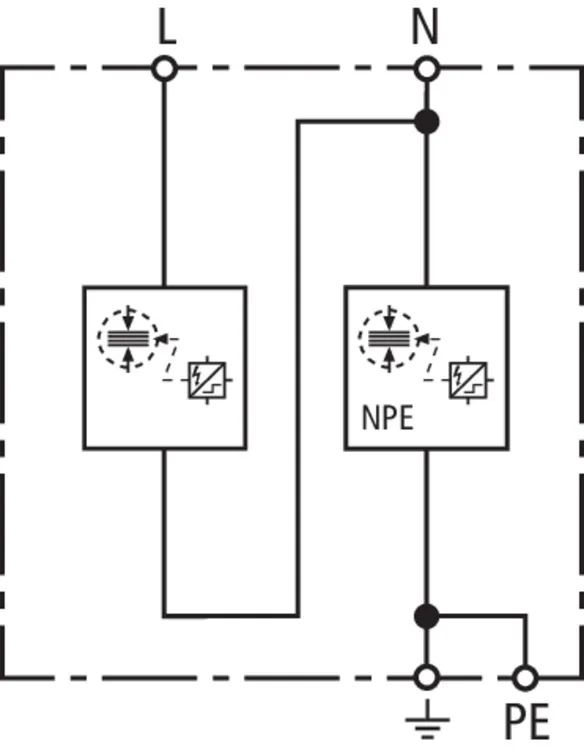

DEHNshield TT 2P

230 V の定格電圧に対応した単相 TT- および TN システム向けの、すぐに接続可能な用途最適化型複合型避雷器（1+1 回路）。

1 Product

Part No. 941110 DSH TT 2P 255

GTIN 4013364137899, Customs tariff No. (EU): 85363090, Gross weight: 291.00 g, PU: 1.00 ピース

Images

Additional information

複合式避雷器 DEHNshield TT 2P 255
2 極複合型過電圧避雷器、230/400 V- TT システム向け、幅 2TE
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：25 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TT 2P 255
記事番号: 941110
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L+N-PE] (I合計 ) 25 kA
雷インパルス電流 (10/350 µs) [L-N]/[N-PE] (Iimp ) 12.5 / 25 kA
保護レベル [L-N]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA, VDE, UL
詳細技術仕様： ---------------------------------
保護レベル [L-PE] (UP ) 2.0 kV

Product 941110 was added to Notepad.

Go to Notepad

Product 941110 was added to the cart.

Go to Web-Shop

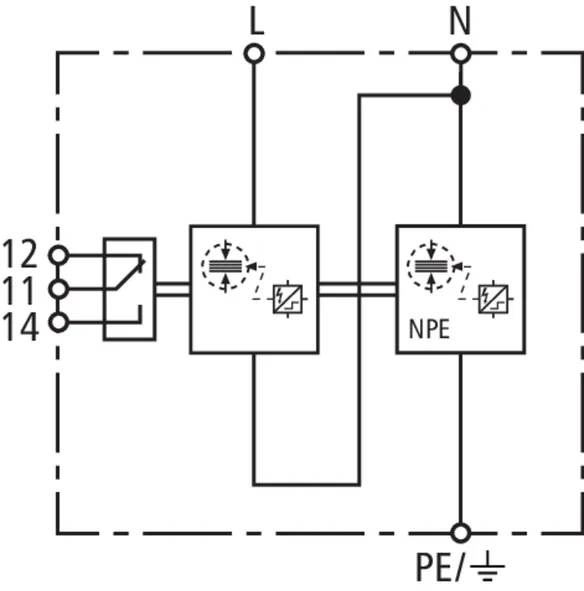

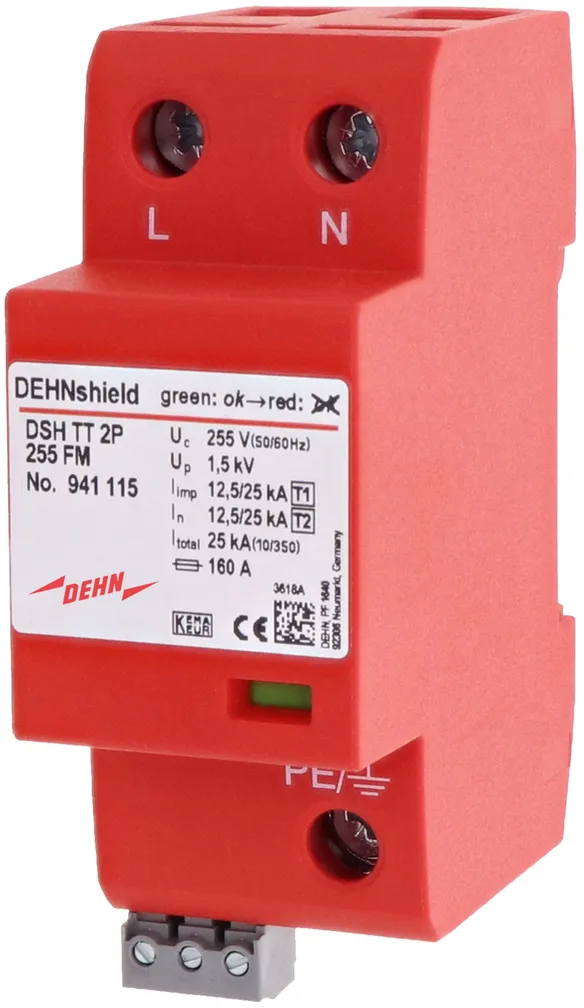

DEHNshield TT 2P FM

230 V の定格電圧に対応した単相 TT- および TN システム向けの、すぐに接続可能な用途最適化型複合型避雷器（1+1 回路）、無電位遠隔信号接点付き。

1 Product

Part No. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Customs tariff No. (EU): 85363090, Gross weight: 301.00 g, PU: 1.00 ピース

Images

Additional information

複合式避雷器 DEHNshield TT 2P 255 FM
2 極複合型過電圧避雷器、230/400 V- TT システム向け
EN 61643-11 に準拠した避雷器タイプ 1 + タイプ 2
幅 2 TE、遠隔信号接点付き。
コンパクトな電気設備における用途最適化された使用
フォロー電流制限付きスパークギャップテクノロジー
故障報告
連続最高電圧：255 V AC
保護レベル：<= 1.5 kV
雷インパルス電流 (10/350)：25 kA
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器、およびエンドデバイスへの直接接続

Brand: DEHN
タイプ: DSH TT 2P 255 FM
記事番号: 941115
or equivalent.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠した SPD 分類 タイプ 1 + タイプ 2 / クラス I + クラス II
交流最高連続電圧 (UC ) 255 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) [L+N-PE] (I合計 ) 25 kA
雷インパルス電流 (10/350 µs) [L-N]/[N-PE] (Iimp ) 12.5 / 25 kA
保護レベル [L-N]/[N-PE] (UP ) ≤ 1.5 / ≤ 1.5 kV
最大主電源側過電流保護 160 A gG
認証 KEMA、VDE
FM 接点/接点形式 切替接点
詳細技術仕様： ---------------------------------
保護レベル [L-PE] (UP ) 2.0 kV

Product 941115 was added to Notepad.

Go to Notepad

Product 941115 was added to the cart.

Go to Web-Shop
back to top
