DEHNguard モジュラー E (Y)PV SCI 1500

  • ベース部とプラグ式保護モジュールで構成された、最大 1500 V までの太陽光発電システム用の、すぐに配線可能なモジュール式一体式ユニット
  • 保護モジュール内に搭載された、安全な電気的遮断（特許取得済 SCI 原理）を備えた分離・短絡複合装置
  • 1500 V までの PV システムで安全に使用できる革新的な設計
  • EN 50539-11 に準拠した試験済み
  • IEC 60364-7-712 に準拠したすべての PV システムに使用可能

Details

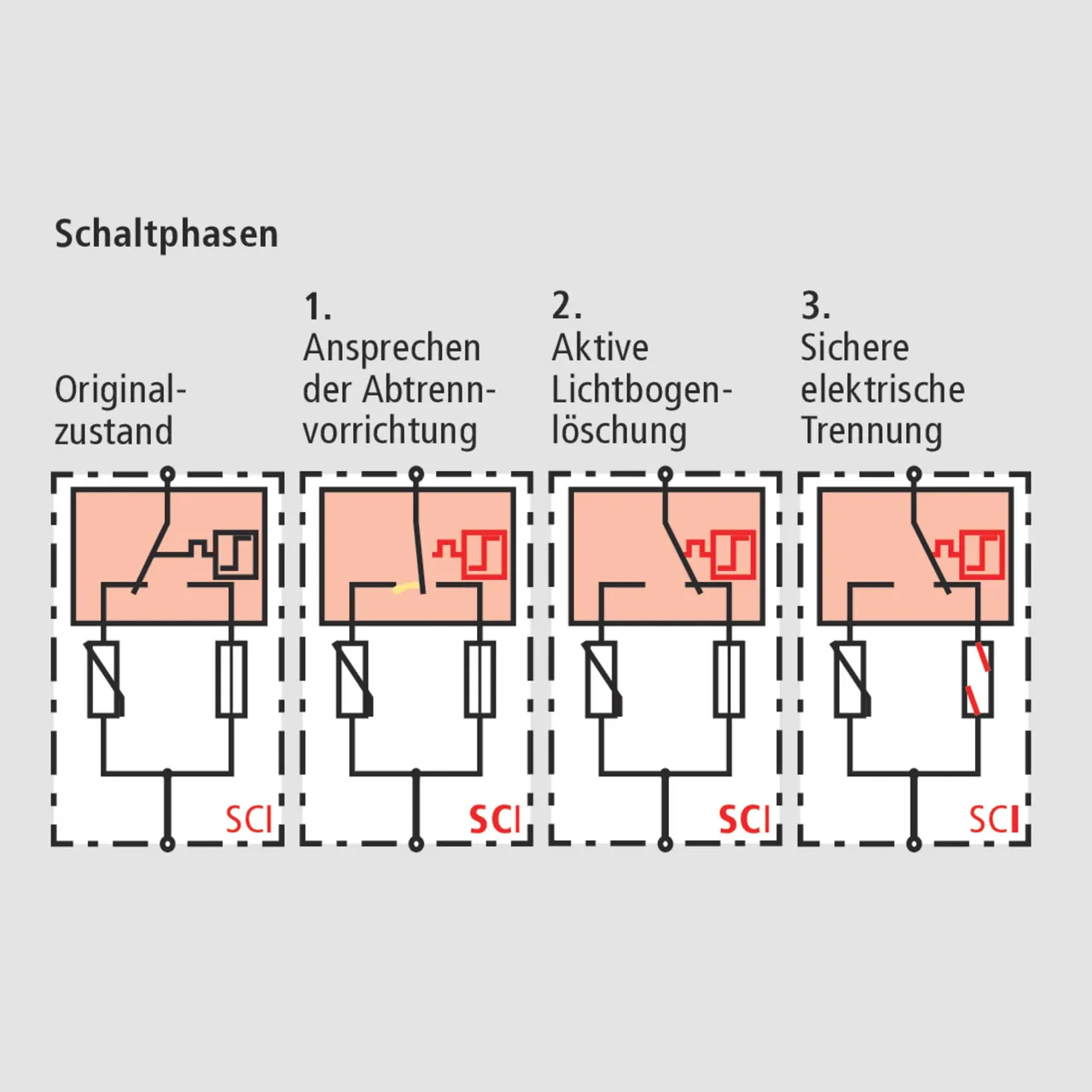

3 段階 DC スイッチング装置（特許取得済みの SCI 原理）
lorem ipsum

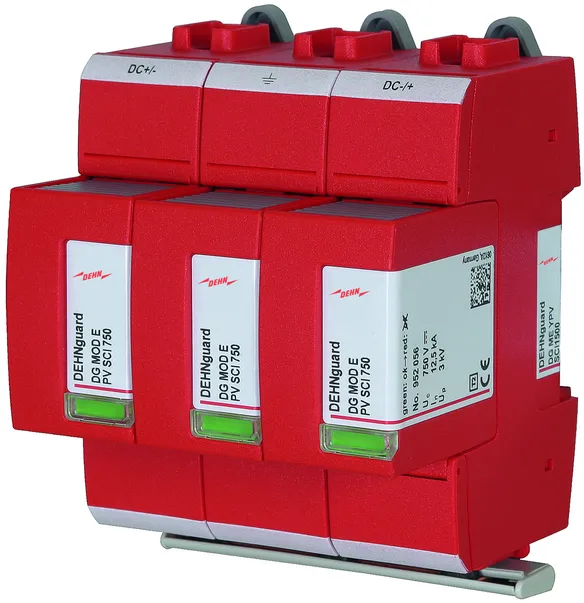

DEHNguard ME YPV SCI 1500 (FM)

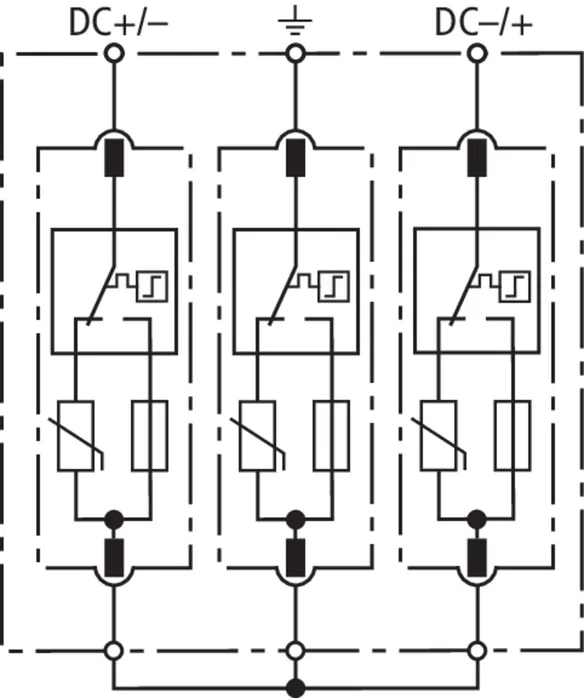

PV システム向け、3 段階 DC 電圧スイッチング装置を備えた多極モジュール式過電圧避雷器。

2 Products

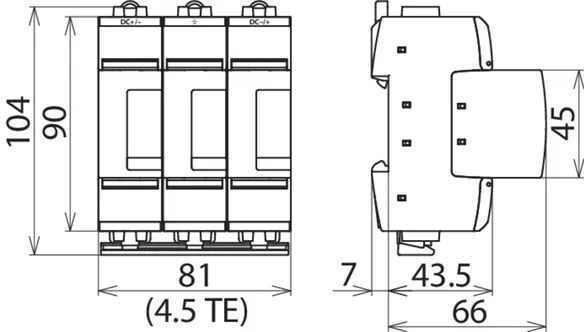

Part No. 952520 DG ME YPV SCI 1500

GTIN 4013364149069, Customs tariff No. (EU): 85354000, Gross weight: 535.70 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard ME YPV SCI 1500
最大 1500 V DC 対応の多極モジュール式、プラグイン型の太陽光発電用避雷器
3 段階 DC スイッチング装置付き、幅 4.5TE
故障報告
EN 50539-11 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1500 V DC
総放出電流：25 kA
保護レベル：<= 6 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG ME YPV SCI 1500
記事番号: 952520
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1500 V
短絡耐性 (ISCPV ) 10 kA
総放電電流 (8/20 µs) (I合計 ) 25 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
保護レベル (UP ) ≤ 6 kV
認証 KEMA, UL

Product 952520 was added to Notepad.

Go to Notepad

Product 952520 was added to the cart.

Go to Web-Shop

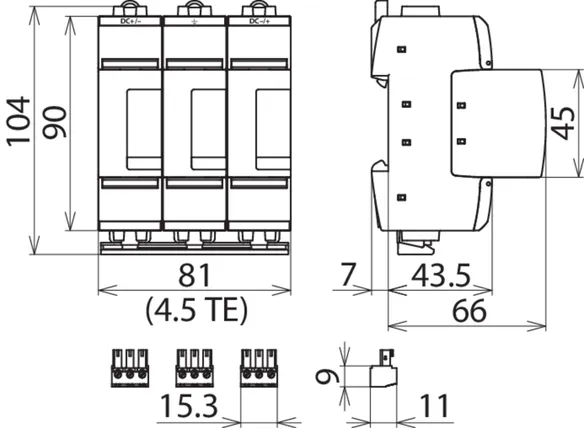

Part No. 952525 DG ME YPV SCI1500 FM

GTIN 4013364149076, Customs tariff No. (EU): 85354000, Gross weight: 556.00 g, PU: 1.00 ピース

Images

Additional information

過電圧避雷器 DEHNguard ME YPV SCI 1500 FM
最大 1500 V DC 対応の多極モジュール式、プラグイン型の太陽光発電用避雷器
3 段階 DC スイッチング装置付き、幅 4.5TE
遠隔接点付き故障インジケータ
EN 50539-11 に準拠したタイプ 2
IEC 60364-7-712 に準拠して使用可能
保護モジュール内に安全な電気的分離機能を備えた
最大 PV 電圧：<= 1500 V DC
総放出電流：25 kA
保護レベル：<= 6 kV
短絡耐性 Iscpv：10 kA

Brand: DEHN
タイプ: DG ME YPV SCI1500 FM
記事番号: 952525
or equivalent.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD、EN 61643-31 / IEC 61643-31 に準拠 タイプ 2 / クラス II
最大 TOV 電圧 (UCPV ) 1500 V
短絡耐性 (ISCPV ) 10 kA
総放電電流 (8/20 µs) (I合計 ) 25 kA
公称放電電流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 12.5 kA
保護レベル (UP ) ≤ 6 kV
認証 KEMA, UL
FM 接点/接点形式 切替接点
