配線アクセサリ STAK

DIN VDE 0100-534 に準拠し、EMV に最適化された貫通配線を実現します

Details

STAK 2X16 を用いた、DIN VDE 0100-534 に準拠した雷電流および過電圧避雷器の EMC 最適化貫通配線の実現。
lorem ipsum

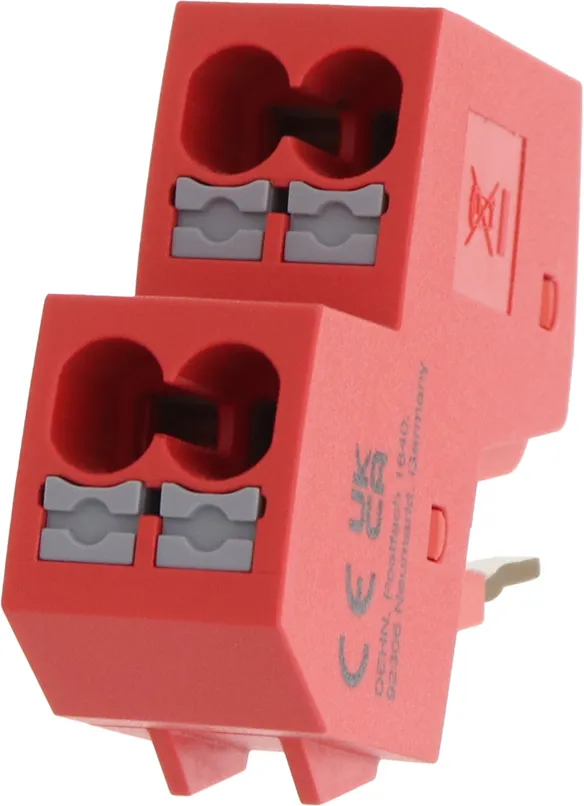

プッシュインスプリング端子 STAK 4X10

1 Product

Part No. 952588 STAK 4X10

GTIN 4013364526624, Customs tariff No. (EU): 85369010, Gross weight: 35.67 g, PU: 2.00 ピース

Images

Additional information

プッシュイン端子 STAK 4X10
接続断面図：4 x 10 mm²

Brand: DEHN
タイプ: STAK 4X10
記事番号: 952588
or equivalent.

Certificates



Technical data

交流最高連続電圧 (UC ) 275 V
最大 TOV 電圧 (UCPV ) 1500 V
雷インパルス電流 (10/350 µs) (Iimp ) 6.25 kA
公称放電電流 (8/20 µs) (In ) 20 kA
最大放電電流 (8/20 µs) (I最大 ) 40 kA
接続断面図 (最小) 1.5 mm2 単線 / 6 mm2 細線
接続断面図 (最大) 10 mm2 単線/細線
ワイヤーエンドフェルール付き接続断面図（最小） 1.5 mm²
ワイヤーエンドフェルール付き接続断面積（最大） 6 mm²
カラーなしワイヤーエンドフェルール付き接続断面積（最大） 10 mm²

Product 952588 was added to Notepad.

Go to Notepad

Product 952588 was added to the cart.

Go to Web-Shop

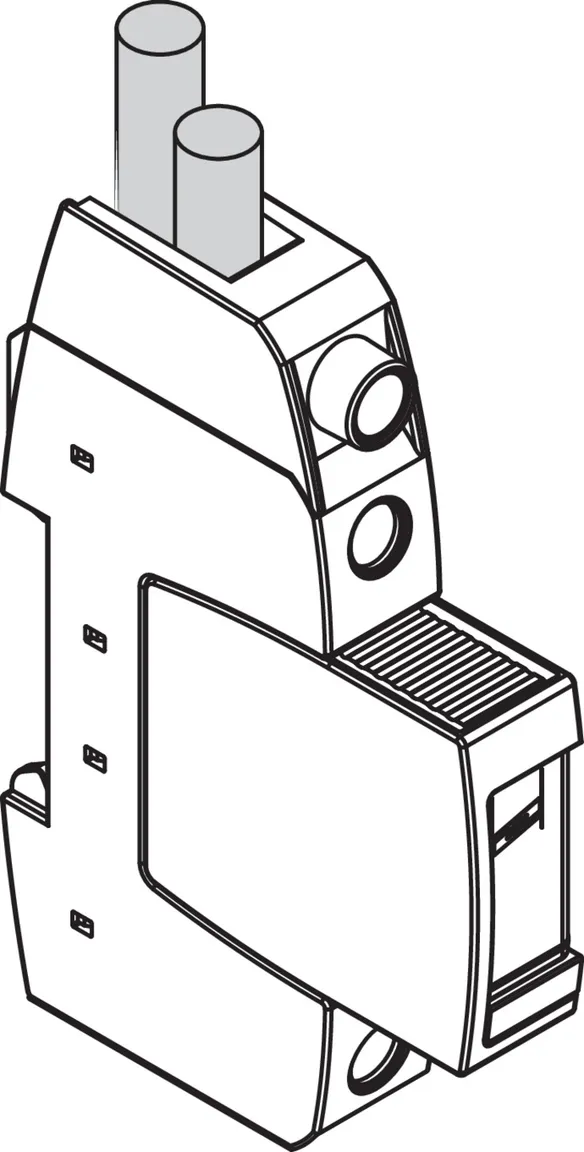

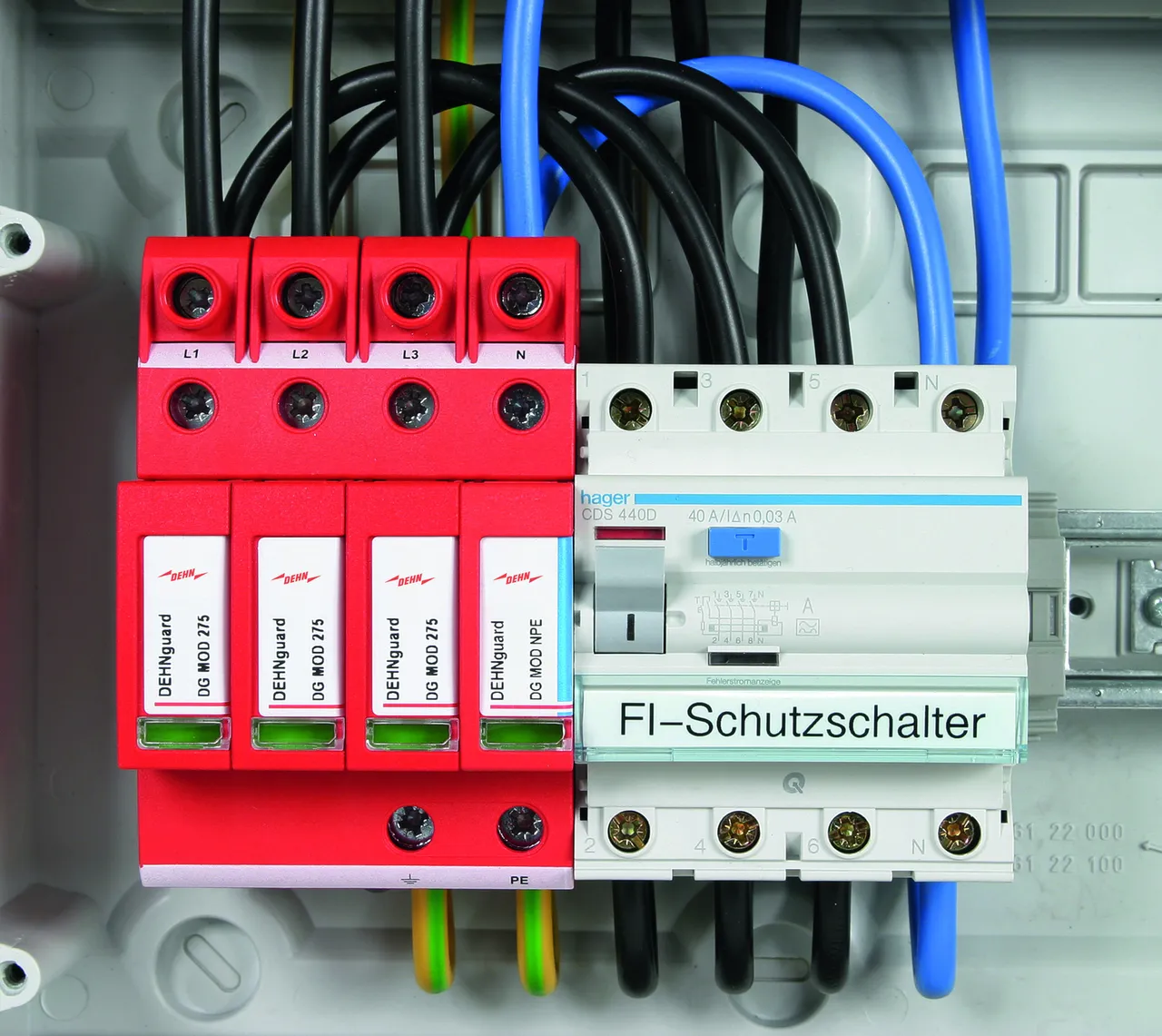

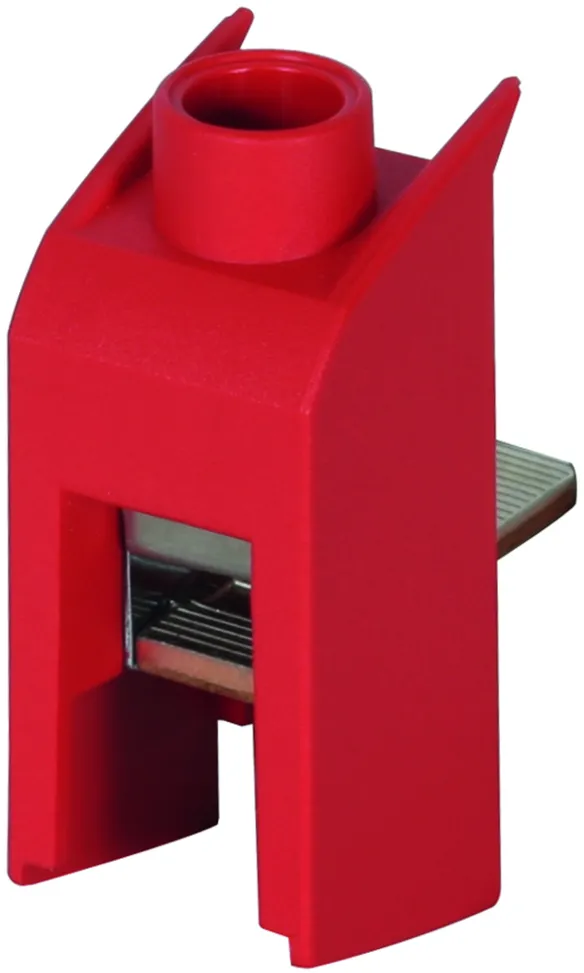

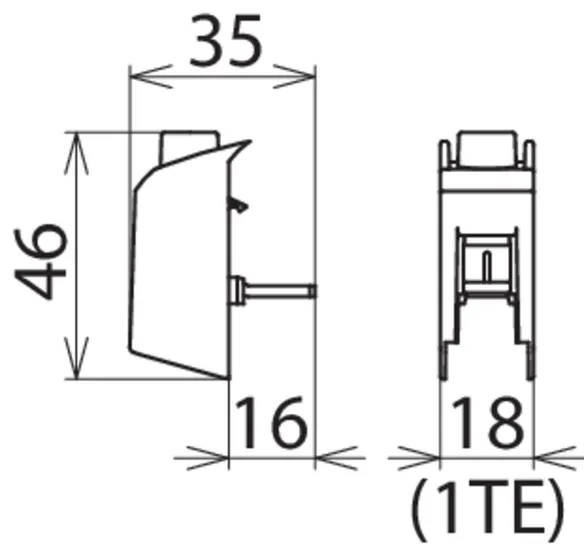

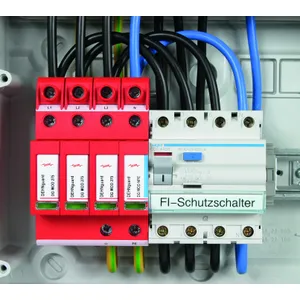

ピン端子台 STAK 25

雷電流および過電圧避雷器の DIN VDE 0100-534 に準拠した、EMV に最適化された貫通配線を実装するためのピン接続端子。

1 Product

Part No. 952589 STAK 25

GTIN 4013364132306, Customs tariff No. (EU): 85369010, Gross weight: 17.40 g, PU: 4.00 ピース

Images

Additional information

ピン端子台 STAK 25
最大 25 mm² の過電圧保護装置への
V 配線用ピン接続端子

Brand: DEHN
タイプ: STAK 25
記事番号: 952589
or equivalent.

Certificates



Technical data

公称電圧 AC / DC (UN ) 600 V
最大 PV 電圧 (UCPV) DEHNguard M YPV と併用 1200 V
定格負荷電流 AC (IL ) 100 A
雷インパルス電流 (10/350 µs) (Iimp ) 25 kA
放電電流 (8/20 µs) 50 kA
接続断面図 (最小) 1.5 mm2 単線/細線
接続断面図 (最大) 25 mm2 マルチ/16 mm2 細線
接続タイプ 前側で

Product 952589 was added to Notepad.

Go to Notepad

Product 952589 was added to the cart.

Go to Web-Shop

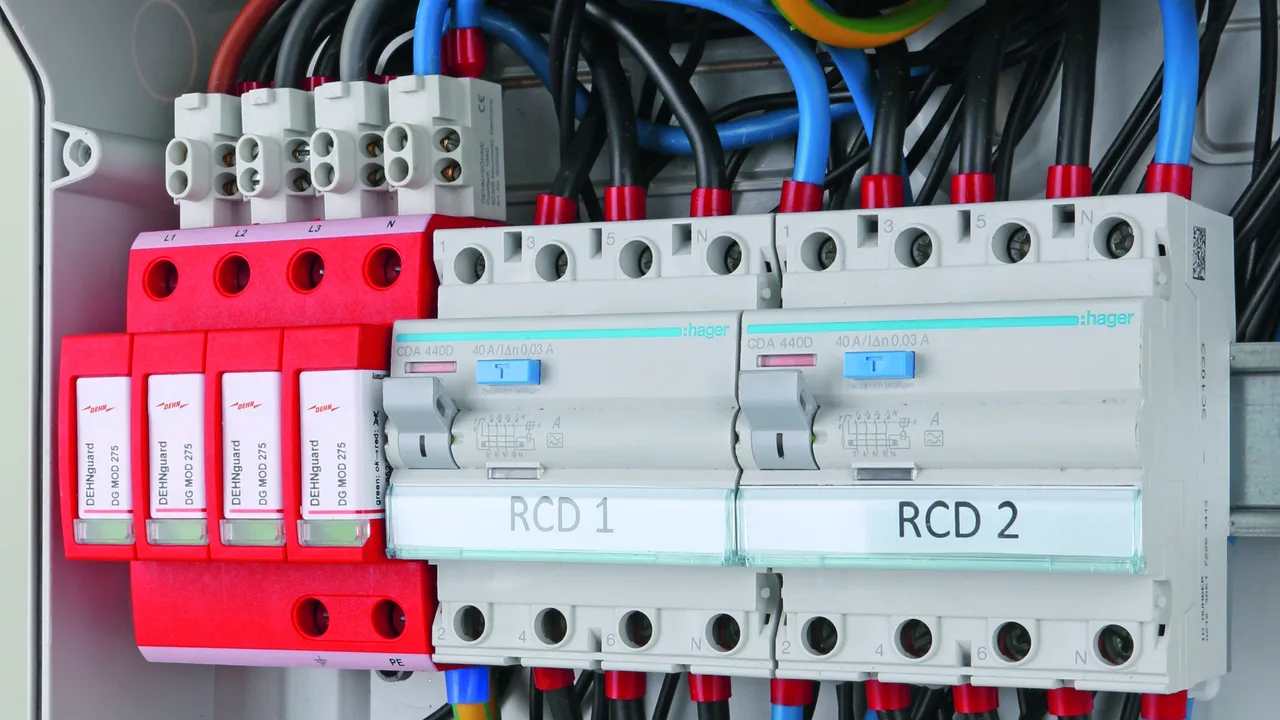

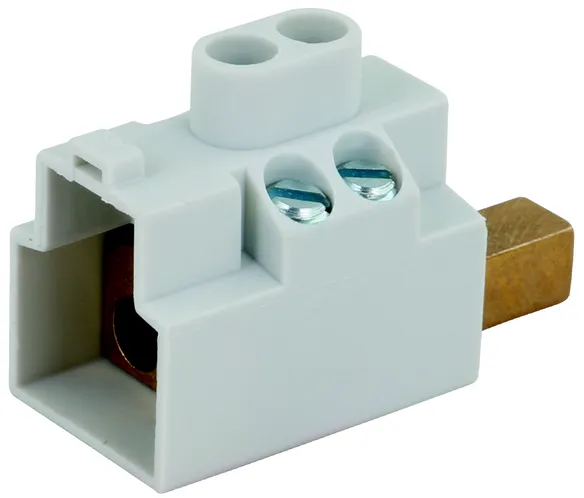

ピン端子台 STAK 3X16

雷電流および過電圧避雷器の DIN VDE 0100-534 に準拠した、EMV に最適化された貫通配線を実装するためのピン接続端子。

1 Product

Part No. 900588 STAK 3X16

GTIN 4013364323933, Customs tariff No. (EU): 85369010, Gross weight: 40.00 g, PU: 4.00 ピース

Images

Additional information

ピン端子台 STAK 3X16
V 配線用端子仕様
接続断面図：3 x 16 mm2

Brand: DEHN
タイプ: STAK 3X16
記事番号: 900588
or equivalent.

Certificates



Technical data

公称電圧 AC / DC (UN ) 690 V / 1500 V
定格負荷電流 AC (IL ) 160 A
V 配線時の負荷電流 80 A
雷インパルス電流 (10/350 µs) (Iimp ) 25 kA
接続断面図 (最小) 1.5 mm2 単線/細線
接続断面図 (最大) 16 mm2 マルチ/10 mm2 細線
接続タイプ 前側で

Product 900588 was added to Notepad.

Go to Notepad

Product 900588 was added to the cart.

Go to Web-Shop

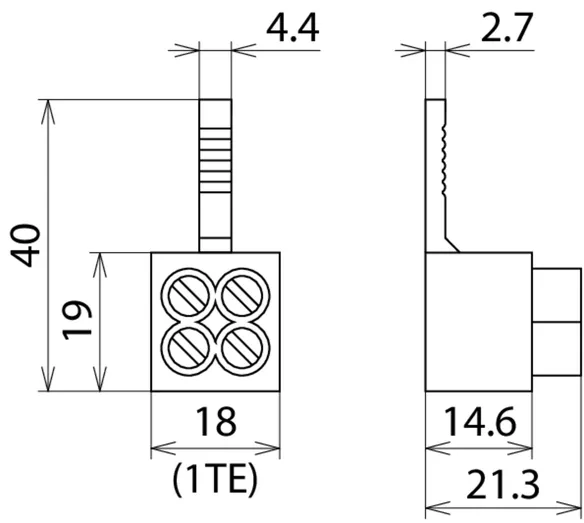

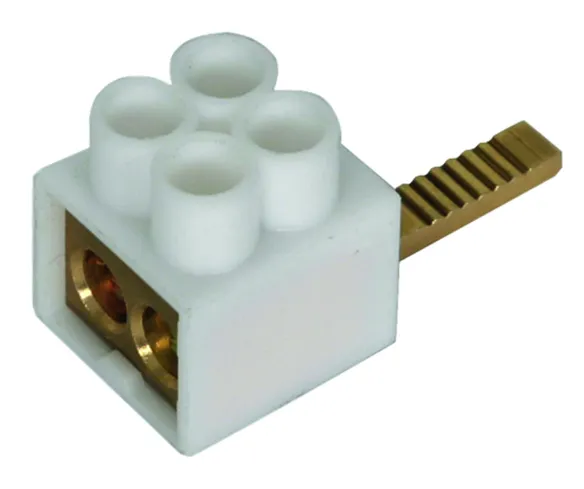

ピン端子台 STAK 2X16

雷電流および過電圧避雷器の DIN VDE 0100-534 に準拠した、EMV に最適化された貫通配線を実装するためのピン接続端子。

1 Product

Part No. 900589 STAK 2X16

GTIN 4013364109339, Customs tariff No. (EU): 85369010, Gross weight: 20.00 g, PU: 1.00 ピース

Images

Additional information

ピン端子台 STAK 2X16
EMCに最適化された貫通配線用
ダブル端子バージョン
接続断面図：2 x 10 mm2 または 2 x 16 mm2

Brand: DEHN
タイプ: STAK 2X16
記事番号: 900589
or equivalent.



Technical data

雷インパルス電流 (10/350 µs) (Iimp ) 25 kA
接続断面図 (最小) 2x 10 mm2
接続断面図 (最大) 2x 16 mm2
接続タイプ フロント（ダブルクランプ）
