スマート電圧制御型境界装置 VCSD

VCSD: V電圧 C制御 Sスマート分離 Dデバイス
過渡的、一時的、定常的な過電圧に対する保護
カソード腐食防止装置への悪影響なし
応答しきい値を調整できるため、さまざまな用途や運転状態に柔軟に対応可能

Details

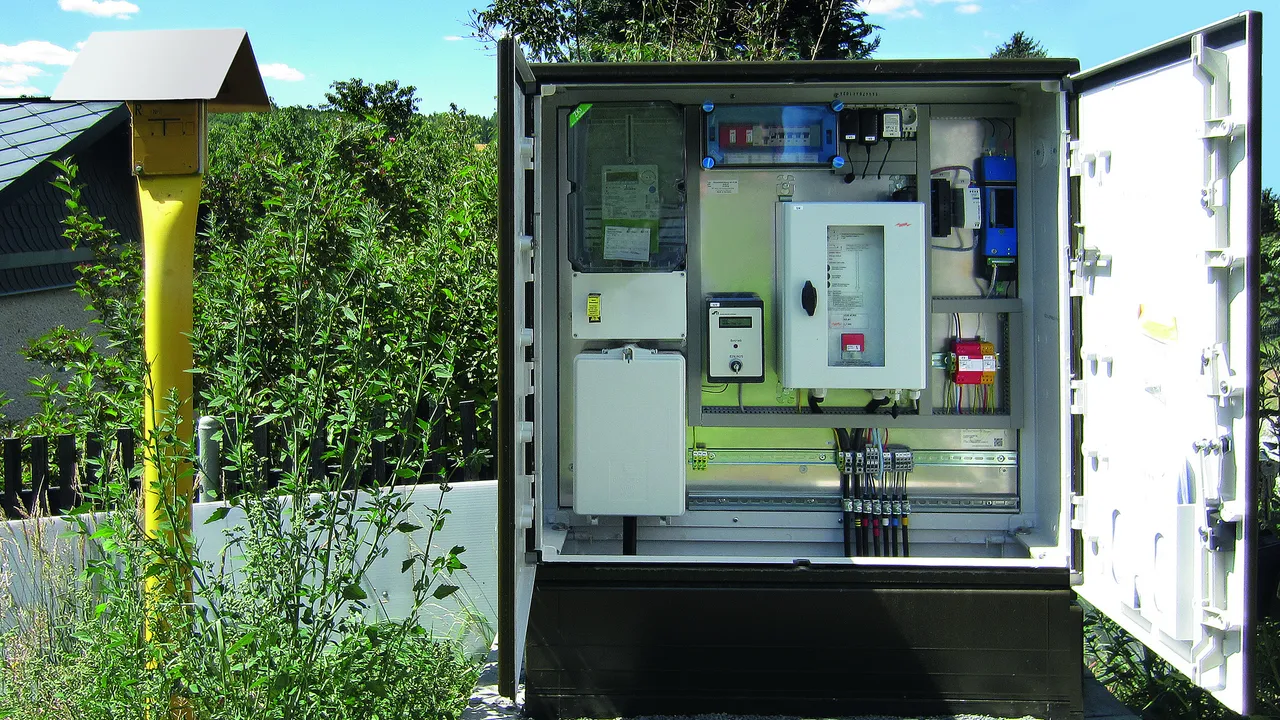

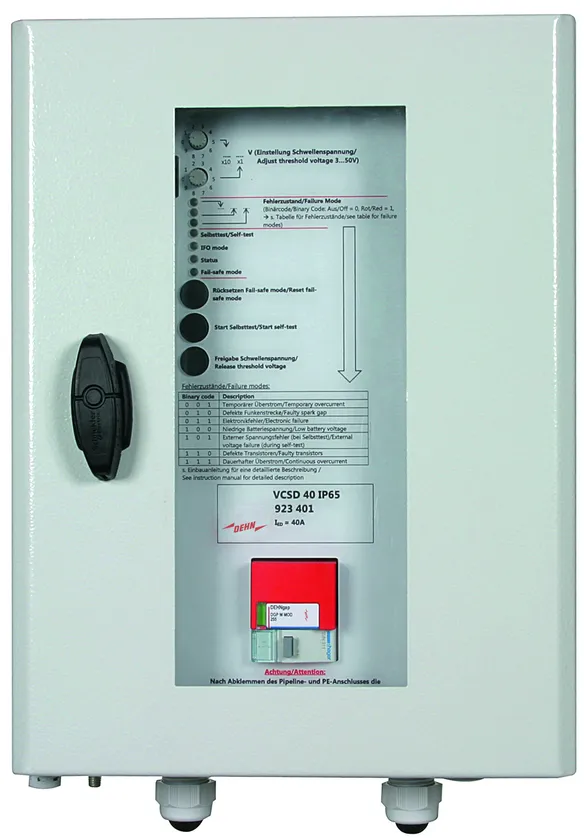

VCSD 40 IP65

電圧制御型境界装置様々なシステムに柔軟に対応可能な、応動しきい値調整機能付き。

1 Product

Part No. 923401 VCSD 40 IP65

GTIN 4013364237766, Customs tariff No. (EU): 85363030, Gross weight: 13.76 kg, PU: 1.00 ピース

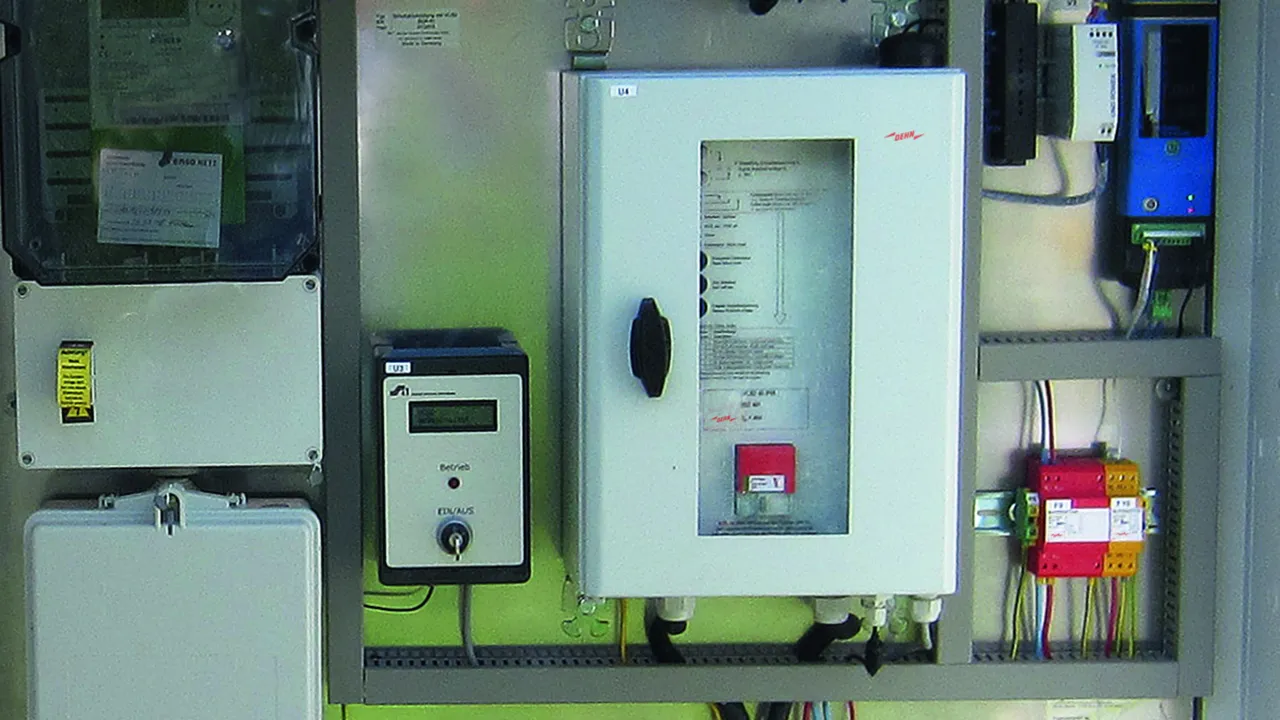

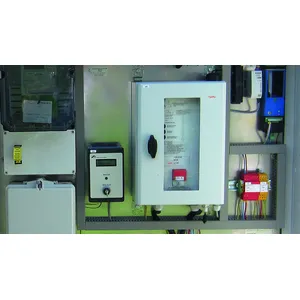

Images

Additional information

電圧制御型境界装置 VCSD
電圧制御型境界装置
過渡的、一時的、定常的な過電圧に対する保護用
放電電流過渡：(10/350 µs)100 kA
放電電流一時 (16.7 Hz, 50 Hz, 60 Hz)
850 Aeff (最大 200 ミリ秒)
放電電流定常 (16.7 Hz, 50 Hz, 60 Hz)
45 A (持続)

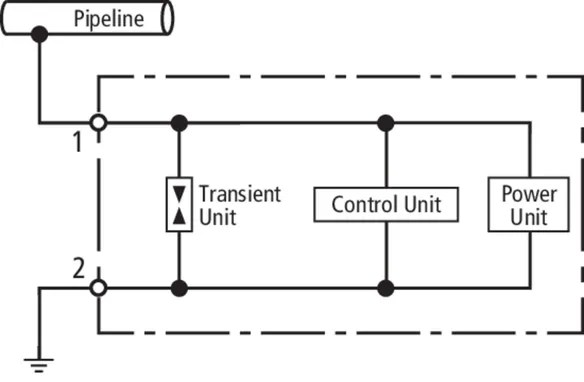

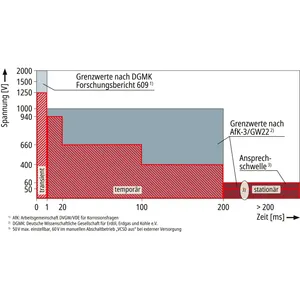

過渡制限電圧 (最大 1 ミリ秒)：1.25 kV
一時制限電圧 (ACrms) (1 ～20 ms):
940 V (1 kV、AfK 3 に準拠)
一時制限電圧 (ACrms) (20～100 ミリ秒)：
660 V (1 kV、AfK 3 に準拠)
一時制限電圧 (ACrms) (100～200 ミ秒)：
400 V (1 kV、AfK 3 に準拠)
定常制限電圧 (ACrms) (> 200 ミリ秒)：
最大60 V（調整可能 3 ...50 V）
（Afk 3/GW22 による個人保護）
遠隔監視・制御用
デジタル・アナログ入出力付き

Brand: DEHN
タイプ: VCSD 40 IP65
記事番号: 923401
or equivalent.

Certificates

Technical data

放電電流過渡 (10/350 µs)	100 kA
放電電流過渡 (8/20 µs)	100 kA
放電電流一時 (16.7 Hz, 50 Hz, 60 Hz)	850 A_eff (200 ms まで) ^*1)
放電電流一時 (16.7 Hz, 50 Hz, 60 Hz)	500 A_eff （1s まで）
放電電流定常 (16.7 Hz, 50 Hz, 60 Hz)	45 A_eff （持続） ^*2)
制限電圧定常 (AC_rms) (> 200 ms)	最大50 V（調整可能 3 ...50 V） ^*3)
保護等級	IP 65

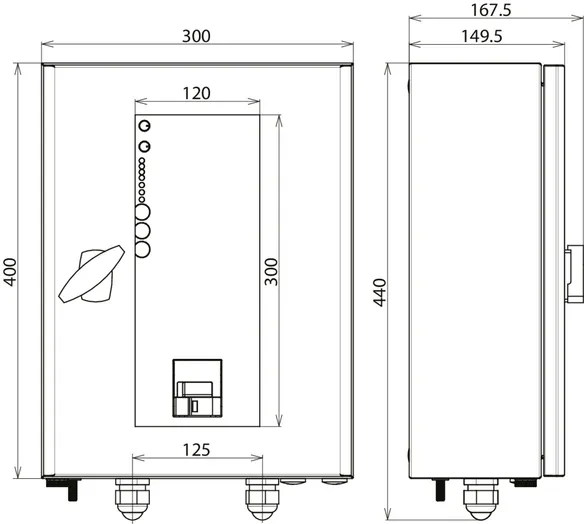

寸法	400 x 300 x 150 mm
^1)定格低下は、バイアス電流（定常漏れ電流）と周囲温度に応じて決定されます ^2)定格低下は、周囲温度に依存します、取扱および取付説明書を参照してください ^*3)外部電源使用時の手動遮断動作における固定 60 V

放電電流過渡 (10/350 µs)	100 kA
放電電流過渡 (8/20 µs)	100 kA
放電電流一時 (16.7 Hz, 50 Hz, 60 Hz)	850 A_eff (200 ms まで) ^*1)
放電電流一時 (16.7 Hz, 50 Hz, 60 Hz)	500 A_eff （1s まで）
放電電流定常 (16.7 Hz, 50 Hz, 60 Hz)	45 A_eff （持続） ^*2)
制限電圧過渡（最大 1 ms）	≤ 1.25 kV
制限電圧一時 (AC_rms) (1 ...20 ms)	≤ 940 V (1 kV nach AfK 3)
制限電圧一時 (AC_rms) (20 ...100 ms)	≤ 660 V (1 kV nach AfK 3)
制限電圧一時 (AC_rms) (100 ...200 ms)	≤ 400 V (1 kV nach AfK 3)
制限電圧定常 (AC_rms) (> 200 ms)	最大50 V（調整可能 3 ...50 V） ^*3)
周波数範囲 AC	(16.7 Hz, 50 Hz, 60 Hz)
最大許容直流電圧（放電モードで）	±7V DC
T における非放電動作時の最大漏れ電流_amb = 20 °C	最大 500 µA
電源供給（内部）	外部電圧による、9V バッテリー内蔵
電源供給（外部、オプション）	9 ...32 V DC、最小 0.5 A
動作温度範囲 (T_U )	-40 °C ～ +80 °C
接続部 1、2	ネジ端子 M10、導体断面積 35 ...50 mm²
接続 PE	M8（外部）
ハウジング素材	塗装鋼板、RAL 7035、安全ガラス付きガラスドア
保護等級	IP 65
デジタル出力/接点形式	常閉
- 交流切替容量（デジタル出力）	最大 230 V / 最大 0.6 A
- 直流切替容量（デジタル出力）	最大 220 V / 最大 2 A / 最大 60 W
デジタル入力/接点形式	常閉
- 接点仕様（デジタル IN）	最大 9 V / 1 mA / 100 Ohm
信号ケーブルの接続断面	最大 2.5 mm²単線/細線
バッテリー	9 V E ブロックバッテリー、リチウム
寸法	400 x 300 x 150 mm
^1)定格低下は、バイアス電流（定常漏れ電流）と周囲温度に応じて決定されます ^2)定格低下は、周囲温度に依存します、取扱および取付説明書を参照してください ^*3)外部電源使用時の手動遮断動作における固定 60 V
