DEHNbloc Maxi 1 CI 440 / 760 FM

  • コンパクトなハウジング内に雷電流避雷器バックアップヒューズを内蔵した設計のスパークギャップベースの雷電流用避雷器
  • 非常に高い雷電流放電容量 35 kA (10/350 µs)
  • 低保護レベル（バックアップヒューズを含む）
  • RADAX フロー技術による高いフォロー電流消弧能力とフォロー電流制限
  • Red/Line 製品ラインの中でエネルギー調整されています。
  • 観察窓に緑-赤のマーキングにによる機能/故障表示

Details

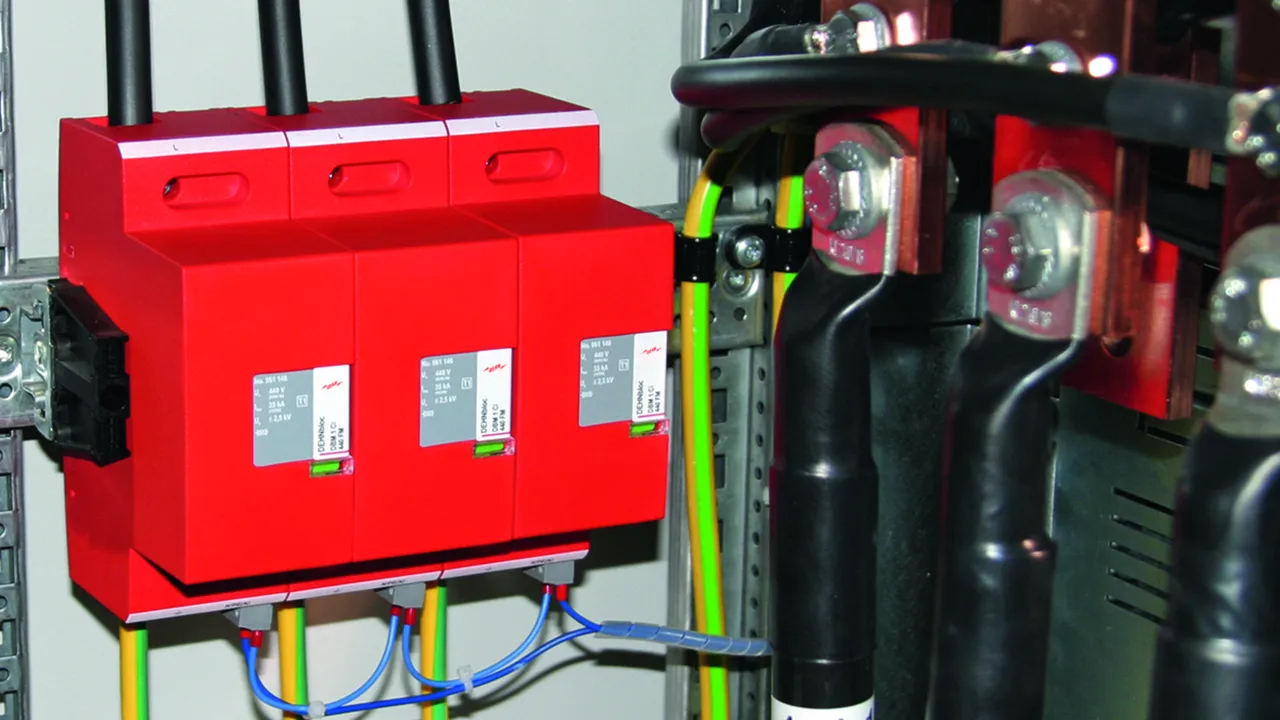

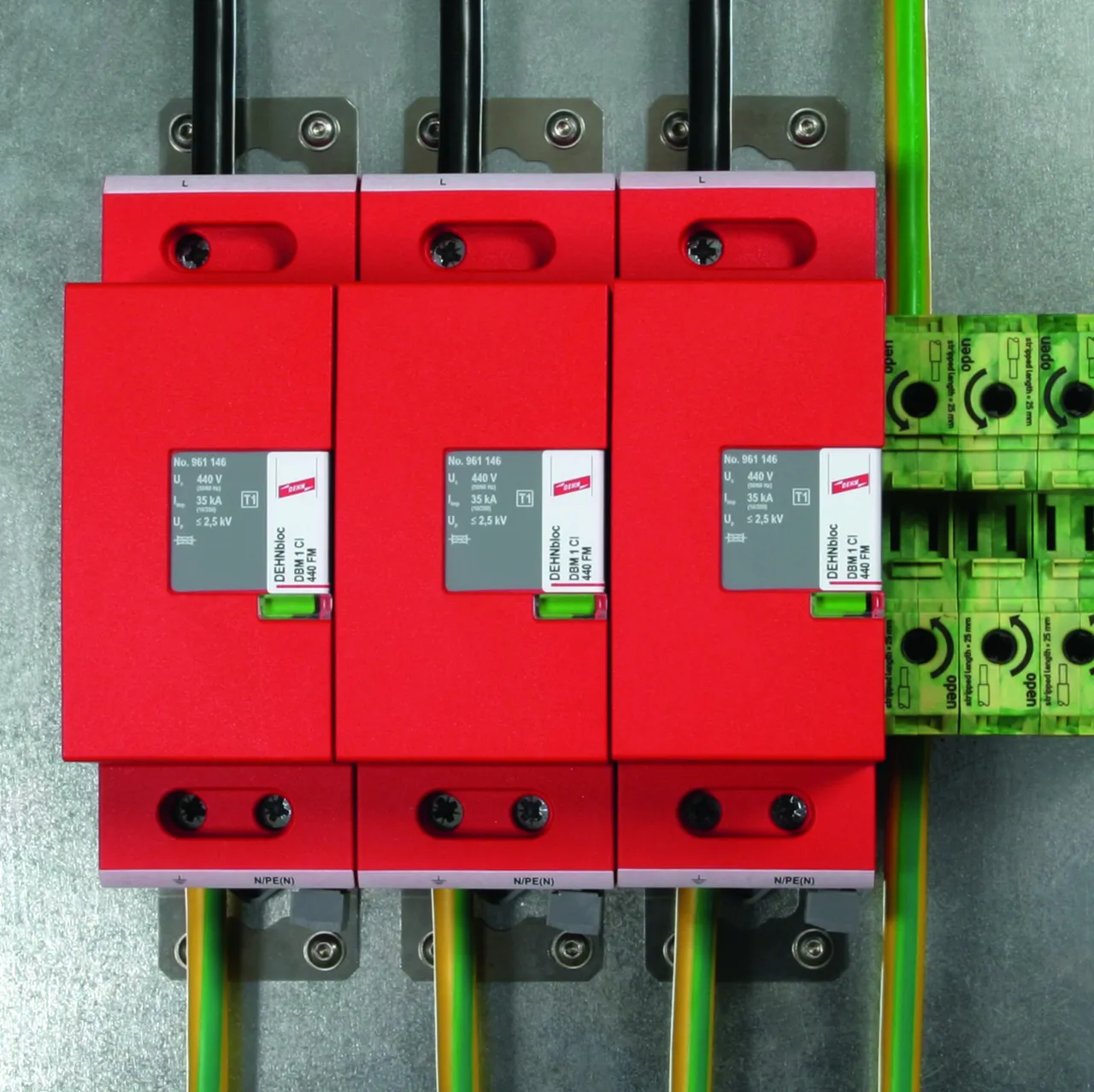

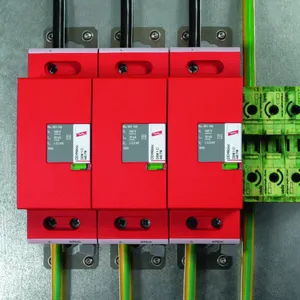

取付ブラケットによる柔軟な取付
lorem ipsum

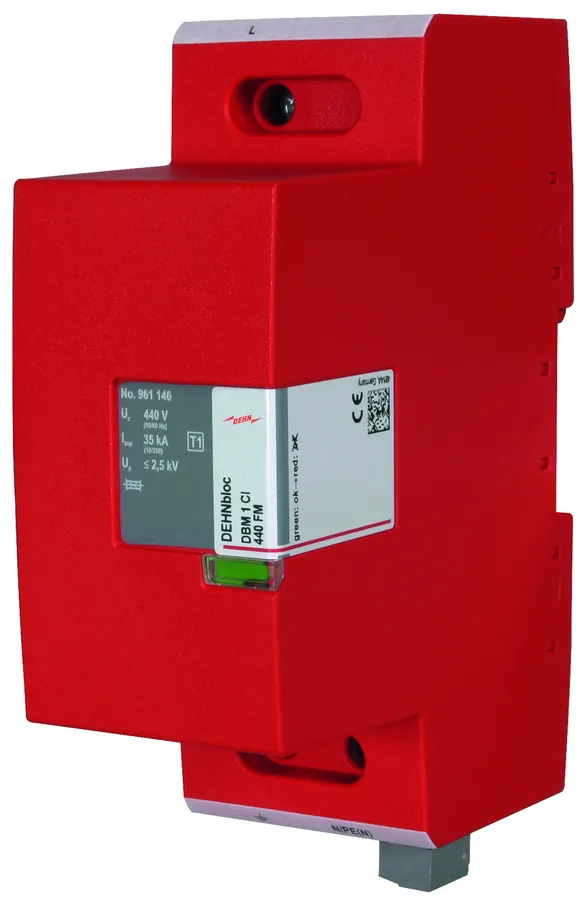

DEHNbloc Maxi 1 CI 440 FM

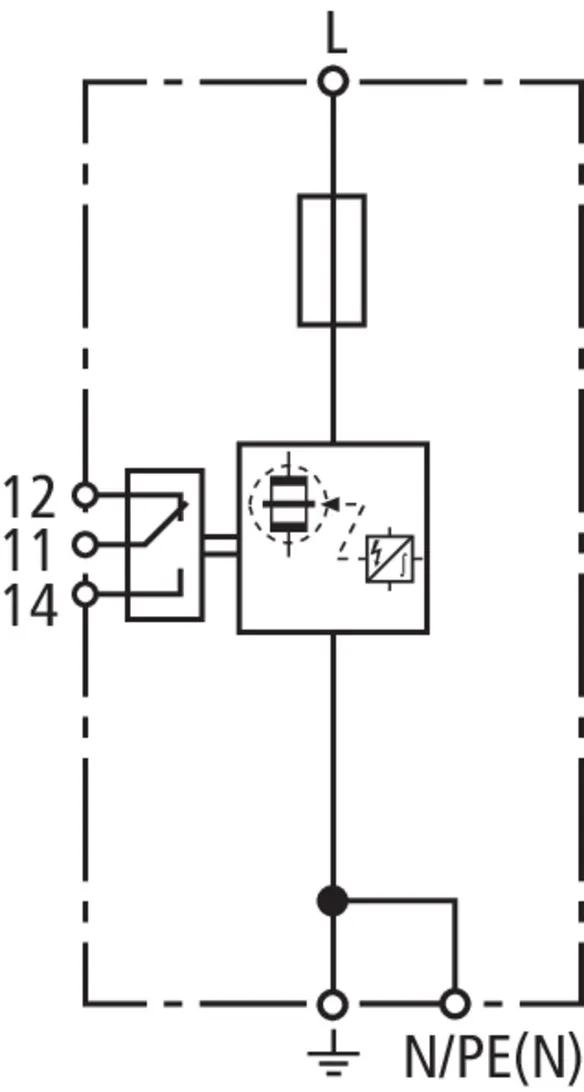

400 / 690 V TN システムおよび 400 V IT システム用の避雷器バックアップヒューズを内蔵した単極協調型雷電流避雷器装置を監視するための遠隔信号接点（無電位切り替え接点）付き。

1 Product

Part No. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, Customs tariff No. (EU): 85363090, Gross weight: 1175.20 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流用避雷器 DEHNbloc Maxi 1 CI 440 FM
単極協調型雷電流用避雷器、幅 3TE
組み込み式避雷器バックアップヒューズ付き
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：440 V AC
保護レベル：<= 2.5 kV
雷インパルス電流 (10/350)：35 kA
フォロー電流消弧能力：最大 50 kAeff：
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DBM 1 CI 440 FM
記事番号: 961146
or equivalent.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 440 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 35 kA
保護レベル (UP ) ≤ 2.5 kV
最大主電源側過電流保護 必要無し
FM 接点/接点形式 切替接点

Product 961146 was added to Notepad.

Go to Notepad

Product 961146 was added to the cart.

Go to Web-Shop

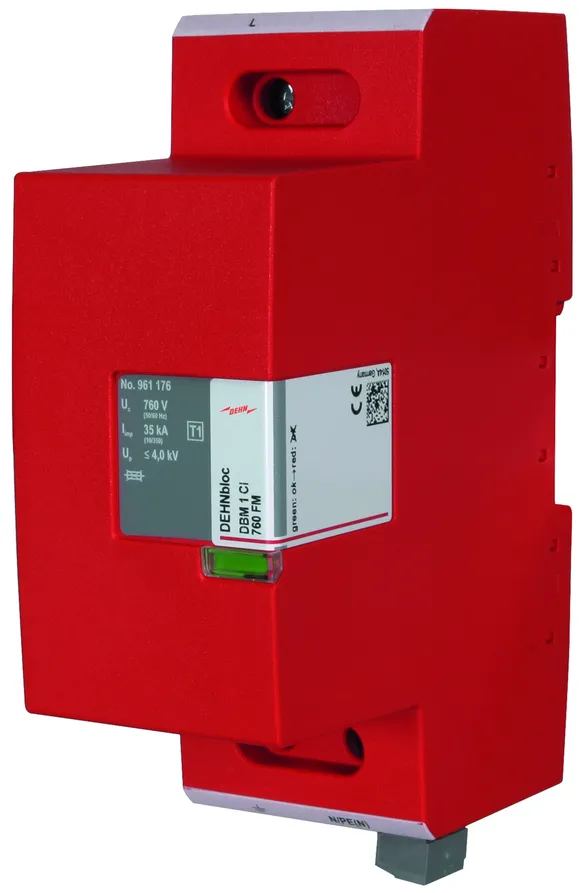

DEHNbloc Maxi 1 CI 760 FM

690 V TN- / IT システム用の避雷器バックアップヒューズを内蔵した単極協調型雷電流避雷器装置を監視するための遠隔信号接点（無電位切り替え接点）付き。

1 Product

Part No. 961176 DBM 1 CI 760 FM

GTIN 4013364250123, Customs tariff No. (EU): 85363090, Gross weight: 1170.00 g, PU: 1.00 ピース

Images

Additional information

協調型雷電流用避雷器 DEHNbloc Maxi 1 CI 760 FM
単極協調型雷電流用避雷器、幅 3TE
組み込み式避雷器バックアップヒューズ付き
遠隔信号接点付き
EN 61643-11 に準拠したタイプ 1 避雷器
RADAX Flow スパークギャップテクノロジー
フォロー電流制限のため
故障報告
連続最高電圧：760 V AC
保護レベル：<= 4 kV
雷インパルス電流 (10/350)：35 kA
フォロー電流消弧能力：最大 25 kAeff
DIN EN 62305-4 に準拠したエネルギー調整
Red/Line シリーズの避雷器

Brand: DEHN
タイプ: DBM 1 CI 760 FM
記事番号: 961176
or equivalent.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD、EN 61643-11 / IEC 61643-11 に準拠 タイプ 1 / クラス I
交流最高連続電圧 (UC ) 760 V (50 / 60 Hz)
雷インパルス電流 (10/350 µs) (Iimp ) 35 kA
保護レベル (UP ) ≤ 4 kV
最大主電源側過電流保護 必要無し
FM 接点/接点形式 切替接点
