EXFS L / EXFS KU

  • 落雷時に運用的に分離されたシステム部品を間接的に接地・接続するために使用します
  • 防爆区域での DIN EN 62305 / VDE 0185 に準拠した雷保護等電位ボンディング専用設計（ゾーン 2）
  • 耐腐食性ダイカスト亜鉛ハウジング、プラスチックカバーとフレキシブル導体接続付き

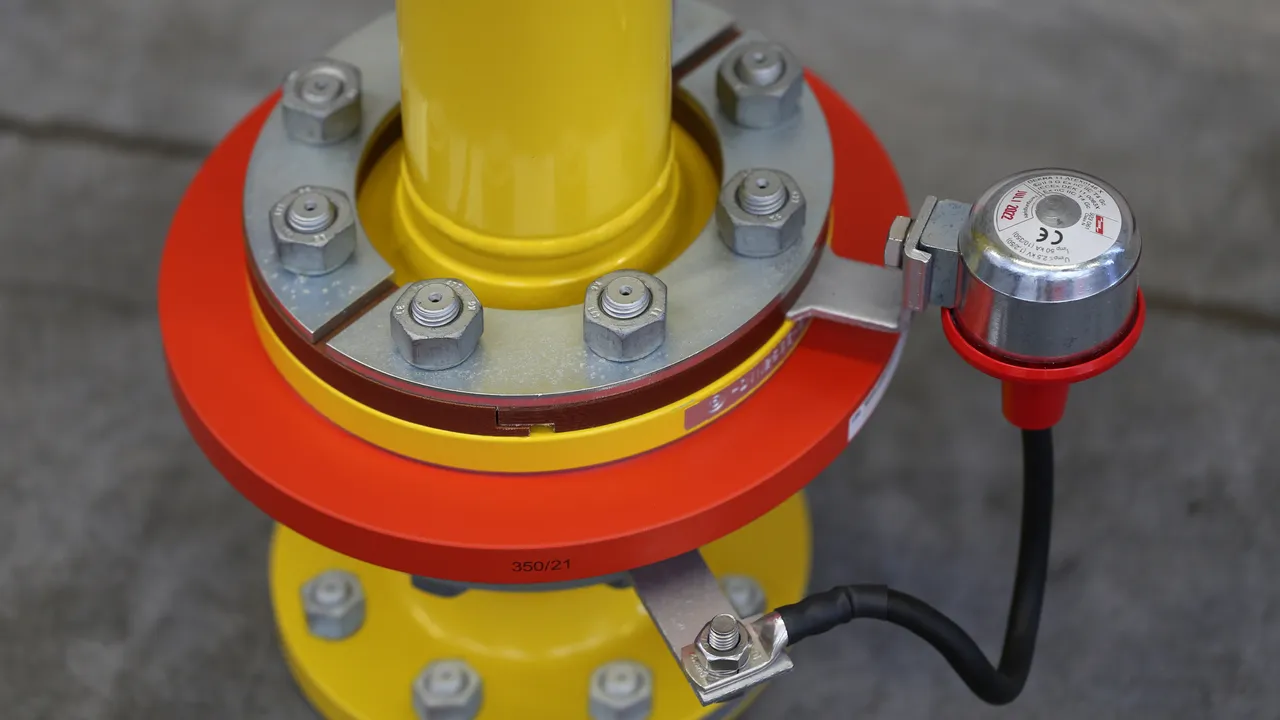

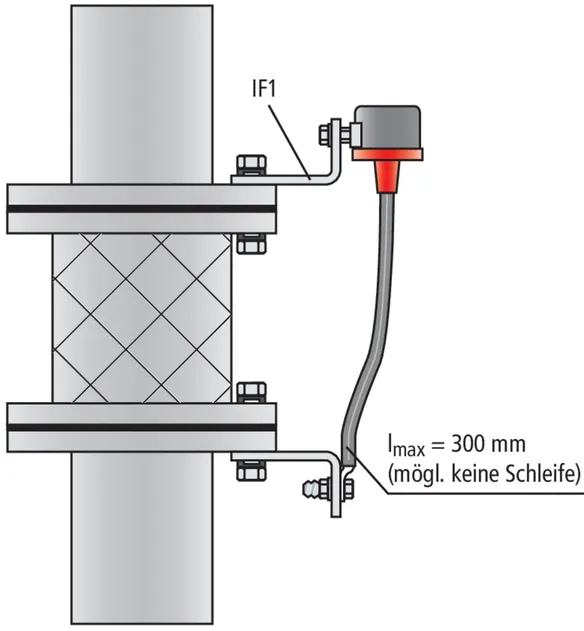

  • 陰極防食処理された配管区間における絶縁継手、絶縁フランジなどの橋渡し用
  • 高負荷対応設計
  • ATEX 指令に基づく認証取得 2014/34/EU および IECEx

Details

lorem ipsum
lorem ipsum

EXFS L

地上設置用のスパークギャップを絶縁。

3 Products

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 ピース

Images

Additional information

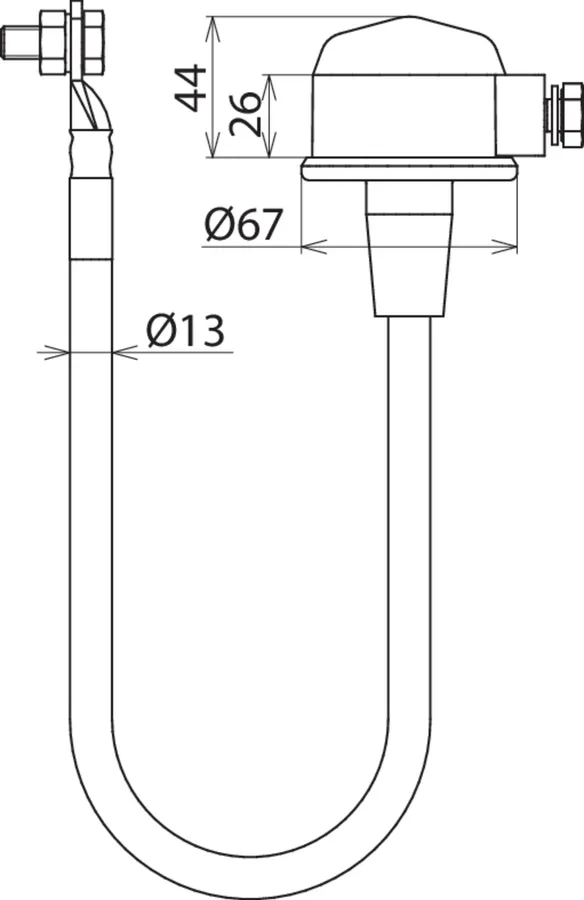

防爆絶縁スパークギャップ EXFS L100
防爆エリア向け防爆絶縁スパークギャップ L100
（ゾーン2）フレキシブル接続ケーブル付き ATEX 認証済み (2014/34/EU)
雷保護用等電位ボンディング、
DIN VDE 0185-305-3 に準拠
雷インパルス電流 (10/350)：50 kA
EN 50 164-3 に準拠した雷電流耐量クラス：N
公称放電電流 (8/20)：100 kA
100% 雷インパルス応答電圧：<= 2.5 kV
応答交流電圧 (50Hz)：<= 1.2 kV
ケーブル長さ：100 mm
フランジ寸法向け：20 ～ 130 mm

Brand: DEHN
タイプ: EXFS L100
記事番号: 923060
or equivalent.

Certificates



Technical data

EN 62561-3 / IEC 62561-3 に準拠した絶縁用スパークギャップ あり
雷インパルス電流 (10/350 µs) (Iimp ) 50 kA
雷電流耐量クラス N
定格インパルス応答電圧 (Ur imp ) ≤ 2.5 kV
保護等級 IP 54

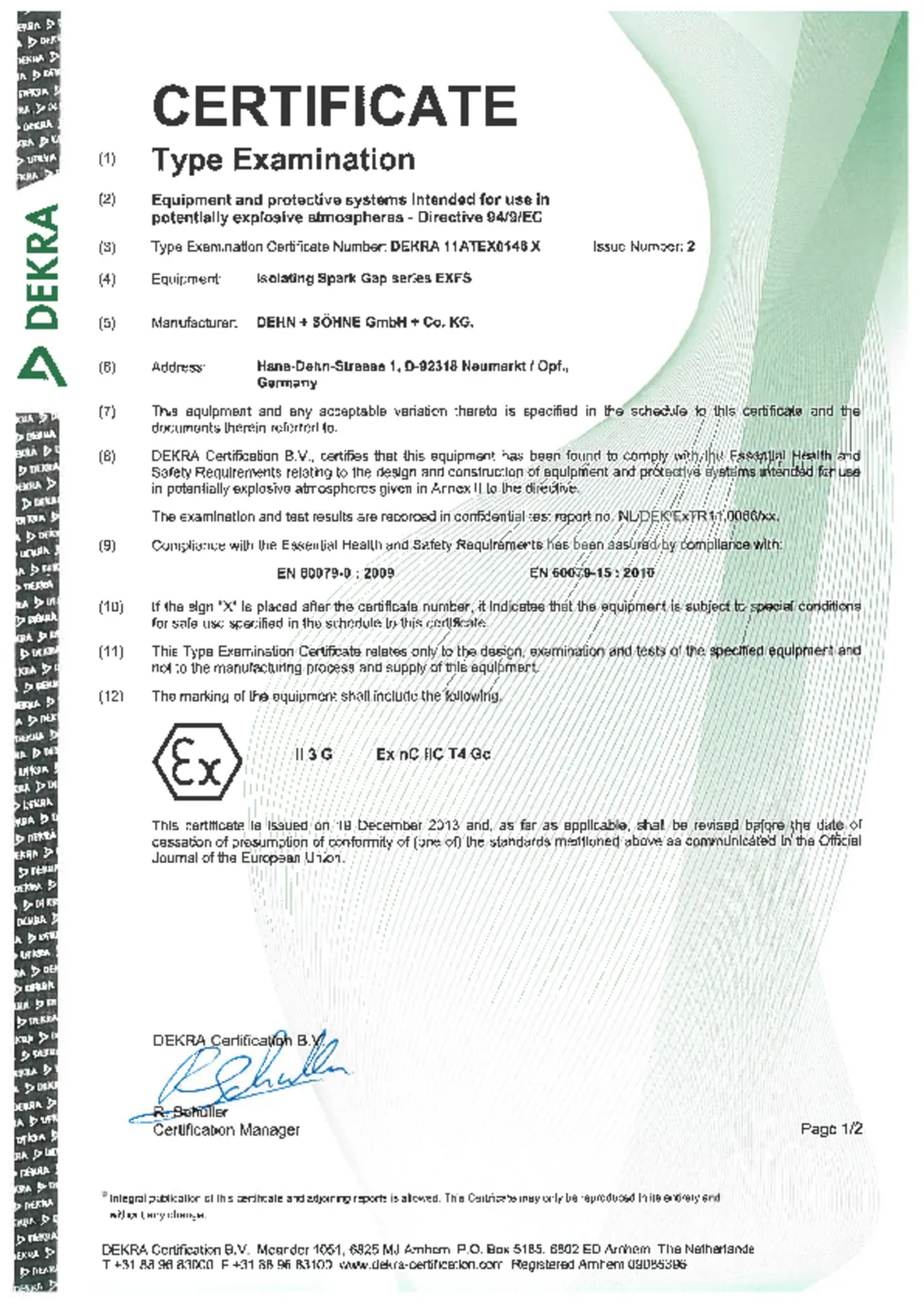

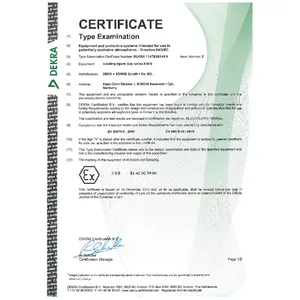

ATEX 認証 DEKRA 11ATEX0146 X
EN 60079-0 および EN 60079-15 に準拠した防爆マーク：ガス類 II 3 G Ex nC IIC T4 Gc

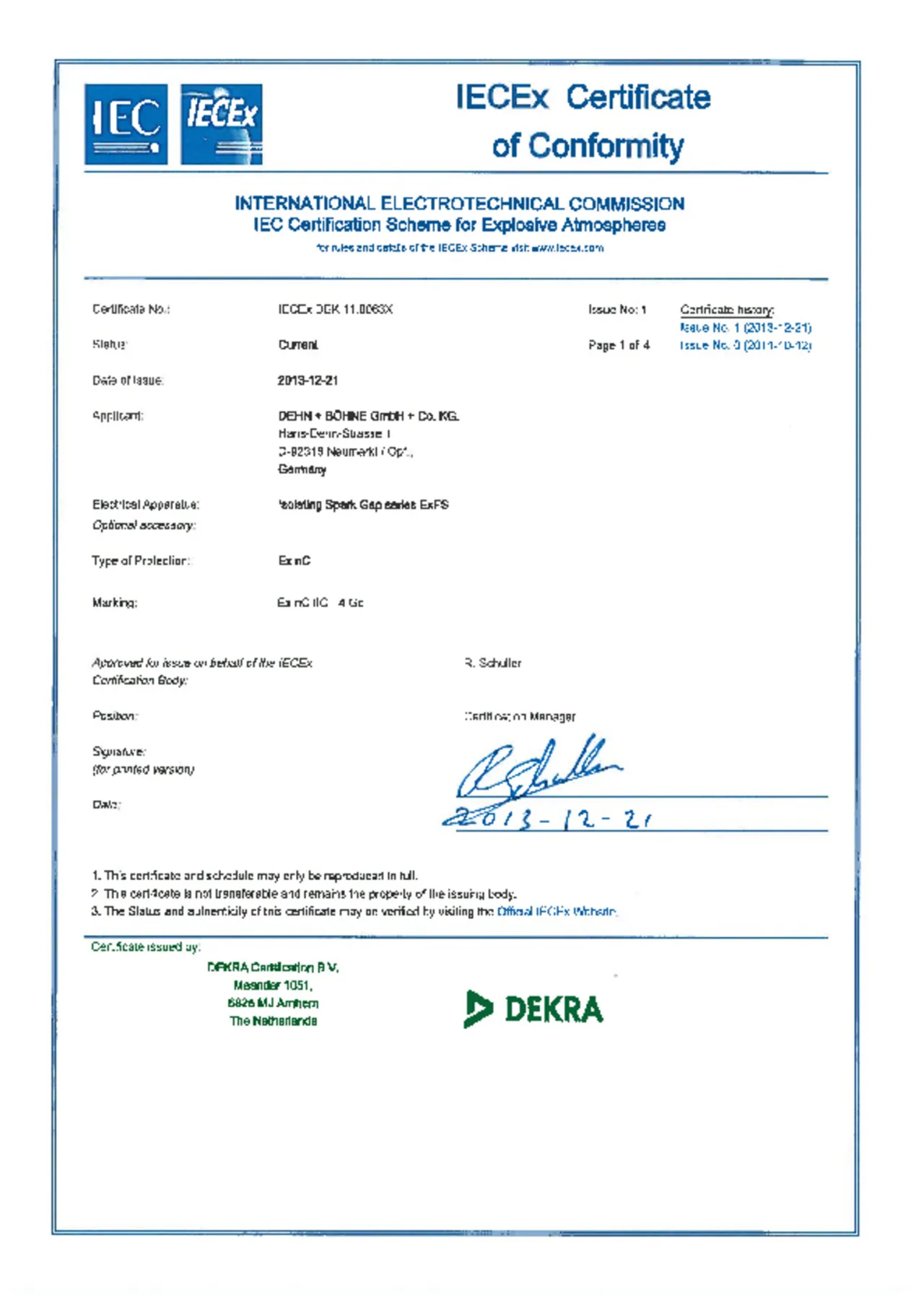

IECEx 認証 IECEx DEK 11.0063X
EN 60079-0 準拠した防爆マーク Ex nC IIC T4 Gc
ケーブル長さ 100 mm

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 ピース

Images

Additional information

防爆絶縁スパークギャップ EXFS L200
防爆区域向けの防爆絶縁スパークギャップ EXFS L200
（ゾーン2）フレキシブル接続ケーブル付き、ATEX 認証済み
(2014/34/EU) 雷保護用等電位ボンディング向け
DIN VDE 0185-305-3 に準拠
雷インパルス電流 (10/350)：50 kA
EN 50 164-3 に準拠した雷電流耐量クラス：N
公称放電電流 (8/20)：100 kA
100% 雷インパルス応答電圧：<= 2.5 kV
応答交流電圧 (50Hz)：<= 1.2 kV
ケーブル長さ：200 mm
フランジ寸法向け：120 ～ 230 mm

Brand: DEHN
タイプ: EXFS L200
記事番号: 923061
or equivalent.

Certificates



Technical data

EN 62561-3 / IEC 62561-3 に準拠した絶縁用スパークギャップ あり
雷インパルス電流 (10/350 µs) (Iimp ) 50 kA
雷電流耐量クラス N
定格インパルス応答電圧 (Ur imp ) ≤ 2.5 kV
保護等級 IP 54
ATEX 認証 DEKRA 11ATEX0146 X
EN 60079-0 および EN 60079-15 に準拠した防爆マーク：ガス類 II 3 G Ex nC IIC T4 Gc
IECEx 認証 IECEx DEK 11.0063X
EN 60079-0 準拠した防爆マーク Ex nC IIC T4 Gc
ケーブル長さ 200 mm

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 ピース

Images

Additional information

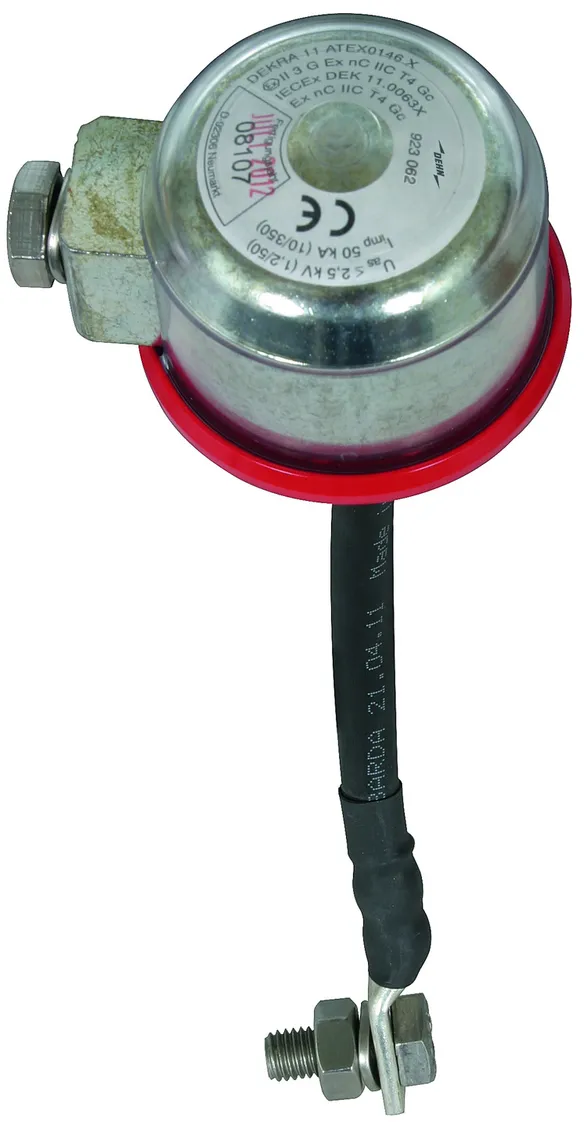

防爆絶縁スパークギャップ EXFS L300
防爆区域向けの防爆絶縁スパークギャップ EXFS L300
（ゾーン2）フレキシブル接続ケーブル付き、ATEX 認証済み
(2014/34/EU) 雷保護用等電位ボンディング向け
DIN VDE 0185-305-3 に準拠
雷インパルス電流 (10/350)：50 kA
EN 50 164-3 に準拠した雷電流耐量クラス：N
公称放電電流 (8/20)：100 kA
100% 雷インパルス応答電圧：<= 2.5 kV
応答交流電圧 (50Hz)：<= 1.2 kV
ケーブル長さ：300 mm
フランジ寸法向け：220 ～ 320 mm

Brand: DEHN
タイプ: EXFS L300
記事番号: 923062
or equivalent.

Certificates



Technical data

EN 62561-3 / IEC 62561-3 に準拠した絶縁用スパークギャップ あり
雷インパルス電流 (10/350 µs) (Iimp ) 50 kA
雷電流耐量クラス N
定格インパルス応答電圧 (Ur imp ) ≤ 2.5 kV
保護等級 IP 54
ATEX 認証 DEKRA 11ATEX0146 X
EN 60079-0 および EN 60079-15 に準拠した防爆マーク：ガス類 II 3 G Ex nC IIC T4 Gc
IECEx 認証 IECEx DEK 11.0063X
EN 60079-0 準拠した防爆マーク Ex nC IIC T4 Gc
ケーブル長さ 300 mm

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

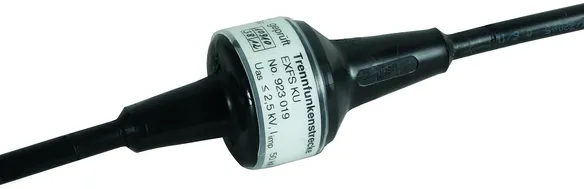

EXFS KU

地上および地下への設置に対応した接続ケーブル付き防爆型分離スパークギャップ。防水収縮チューブで密閉されており、ケーブル長を最短にするための切断が可能です。

1 Product

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 ピース

Images

Additional information

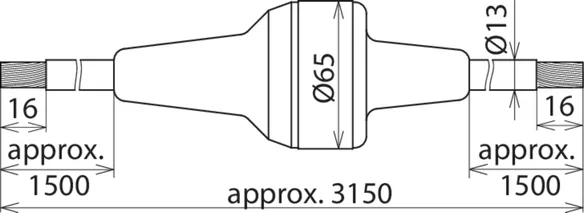

防爆絶縁スパークギャップ EXFS KU
防爆区域向けの防爆絶縁スパークギャップ EXFS KU（ゾーン 2）
地上および地下設置向けの接続ケーブル付き

ATEX 設置認証 (2014/34/EU)、DIN VDE 0185-305-3 に準拠した雷保護用等電位ボンディング用
雷インパルス電流 (10/350)：50 kA
EN 50 164-3 に準拠した雷電流耐量クラス：N
公称放電電流 (8/20)：100 kA
100% 雷インパルス応答電圧：<= 2.5 kV
応答交流電圧 (50Hz)：<= 1.2 kV
ケーブル長さ：2 x 約 1500 mm

Brand: DEHN
タイプ: EXFS KU
記事番号: 923019
or equivalent.

Certificates



Technical data

EN 62561-3 / IEC 62561-3 に準拠した絶縁用スパークギャップ あり
雷インパルス電流 (10/350 µs) (Iimp ) 50 kA
雷電流耐量クラス N
定格インパルス応答電圧 (Ur imp ) ≤ 2.5 kV
保護等級 IP 67
ATEX 認証 DEKRA 11ATEX0146 X
EN 60079-0 および EN 60079-15 に準拠した防爆マーク：ガス類 II 3 G Ex nC IIC T4 Gc
IECEx 認証 IECEx DEK 11.0063X
EN 60079-0 準拠した防爆マーク Ex nC IIC T4 Gc
ケーブル長さ 2x 約 1500 mm
