EXFS 100 / EXFS 100 KU

  • 落雷時に運用的に分離されたシステム部品を間接的に接地・接続するために使用します
  • 防爆区域での DIN EN 62305 / VDE 0185 に準拠した雷保護等電位ボンディング専用設計

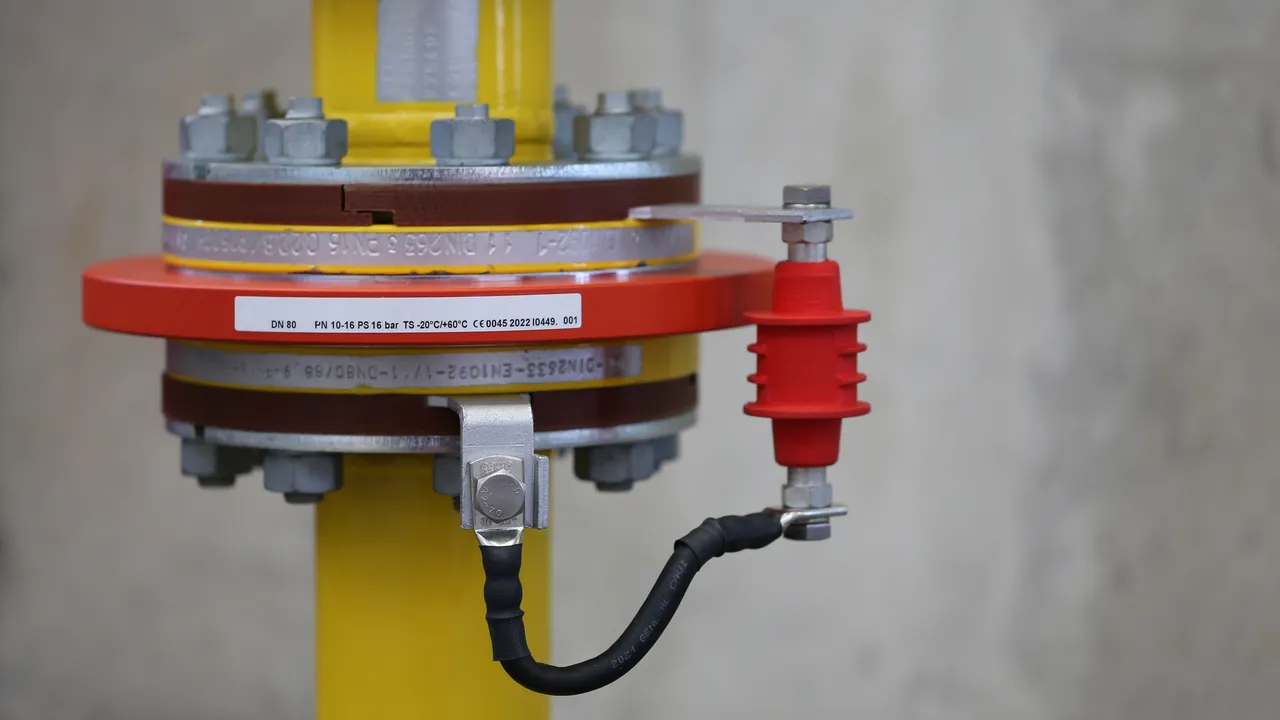

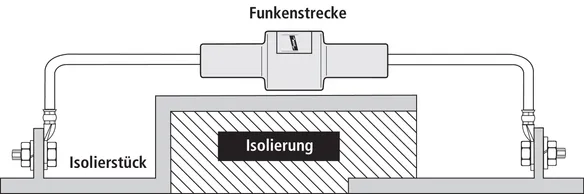

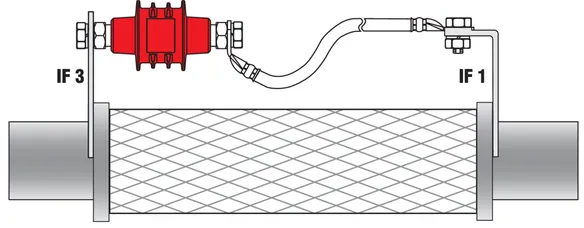

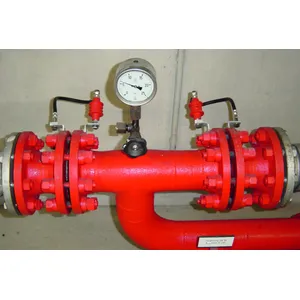

  • 陰極防食処理された配管区間における絶縁継手、絶縁フランジなどの橋渡し用
  • 防爆ゾーン1（ガス）またはゾーン21（粉塵）での安全な使用
  • 特に低い応答電圧
  • 特に高い交流抵抗
  • ATEX 指令 2014/34/EU、IECEx、UL および Inmetro に準拠した認証

Details

lorem ipsum
lorem ipsum
lorem ipsum

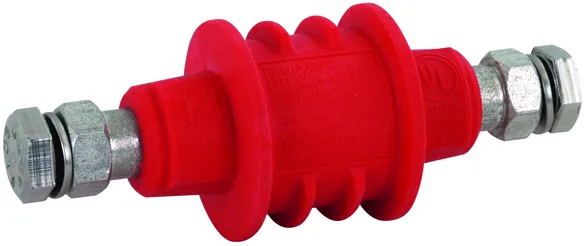

EXFS 100

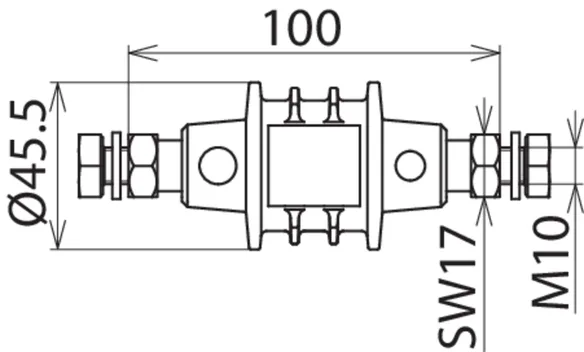

プラスチックシースとM10ねじ接続ねじを備えた危険区域用絶縁スパークギャップ。

1 Product

Part No. 923100 EXFS 100

GTIN 4013364108325, Customs tariff No. (EU): 85369010, Gross weight: 308.80 g, PU: 1.00 ピース

Images

Additional information

防爆絶縁スパークギャップ EXFS 100
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
に準拠した防爆絶縁スパークギャップ EXFS 100
雷保護用等電位ボンディング用、
DIN VDE 0185-305-3 に準拠し、特に
ゾーン 1 または 21 の潜在的爆発区域での使用に適しています。
IECEx / ATEX-認証 (2014/34/EU)

IEC / EN 60079 に準拠した防爆表示：Gase II 2G Ex d IIC T6
IEC / EN 61241：防塵 II 2D Ex tD A21 IP67 T 80°C
雷インパルス電流 (10/350)：100 kA
IEC 62561-3:2011 に準拠した耐雷電流クラス
(81/387/CDV) / EN 50 164-3: H
公称放電電流 (8/20)：100 kA
定格インパルス応答電圧：<= 1.25 kV
応答交流電圧 (50Hz)：<= 0.5 kV
定格電源周波数耐電圧 (50 Hz)：<= 250 V
定格放電電流 (50 Hz)：500 A / 0.2 秒(Tu <= 45°C)
保護等級：IP67
接続用ハウジング：両側
接続ネジ M10 x 25 とスプリングワッシャー

Brand: DEHN
タイプ: EXFS 100
記事番号: 923100
or equivalent.

Certificates



Technical data

EN 62561-3 / IEC 62561-3 に準拠した絶縁用スパークギャップ あり
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
雷電流耐量クラス H
定格インパルス応答電圧 (Ur imp ) ≤ 1.25 kV
保護等級 IP 67
認証 UL、インメトロ

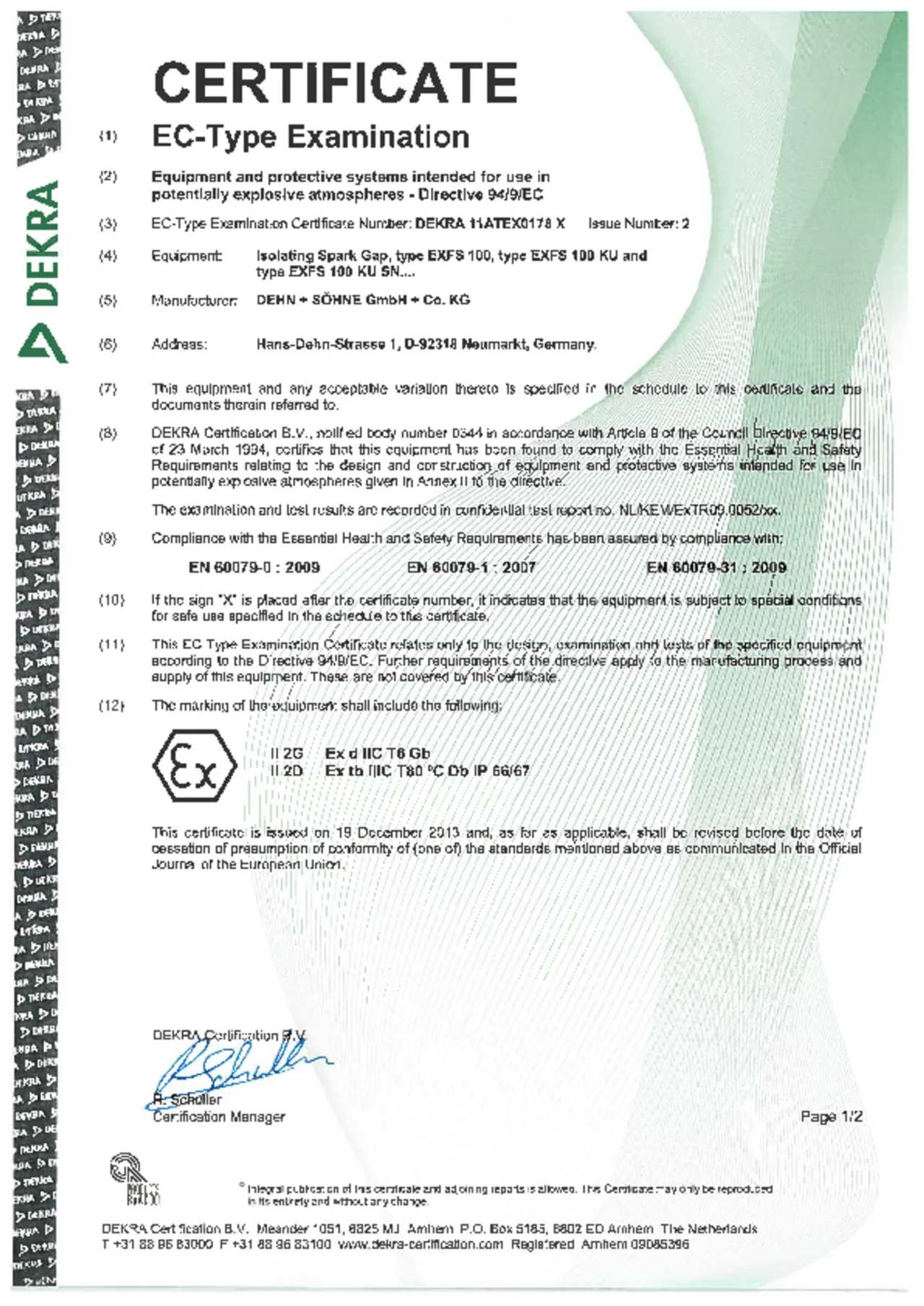

ATEX 認証 DEKRA 11ATEX0178 X
EN 60079-0 および EN 60079-1 に準拠した防爆マーク：ガス類 II 2 G Ex db IIC T6 Gb
EN 60079-0 および EN 60079-31 に準拠した防爆マーク：粉塵 II 2 D Ex tb IIIC T80 °C Db IP 66/67

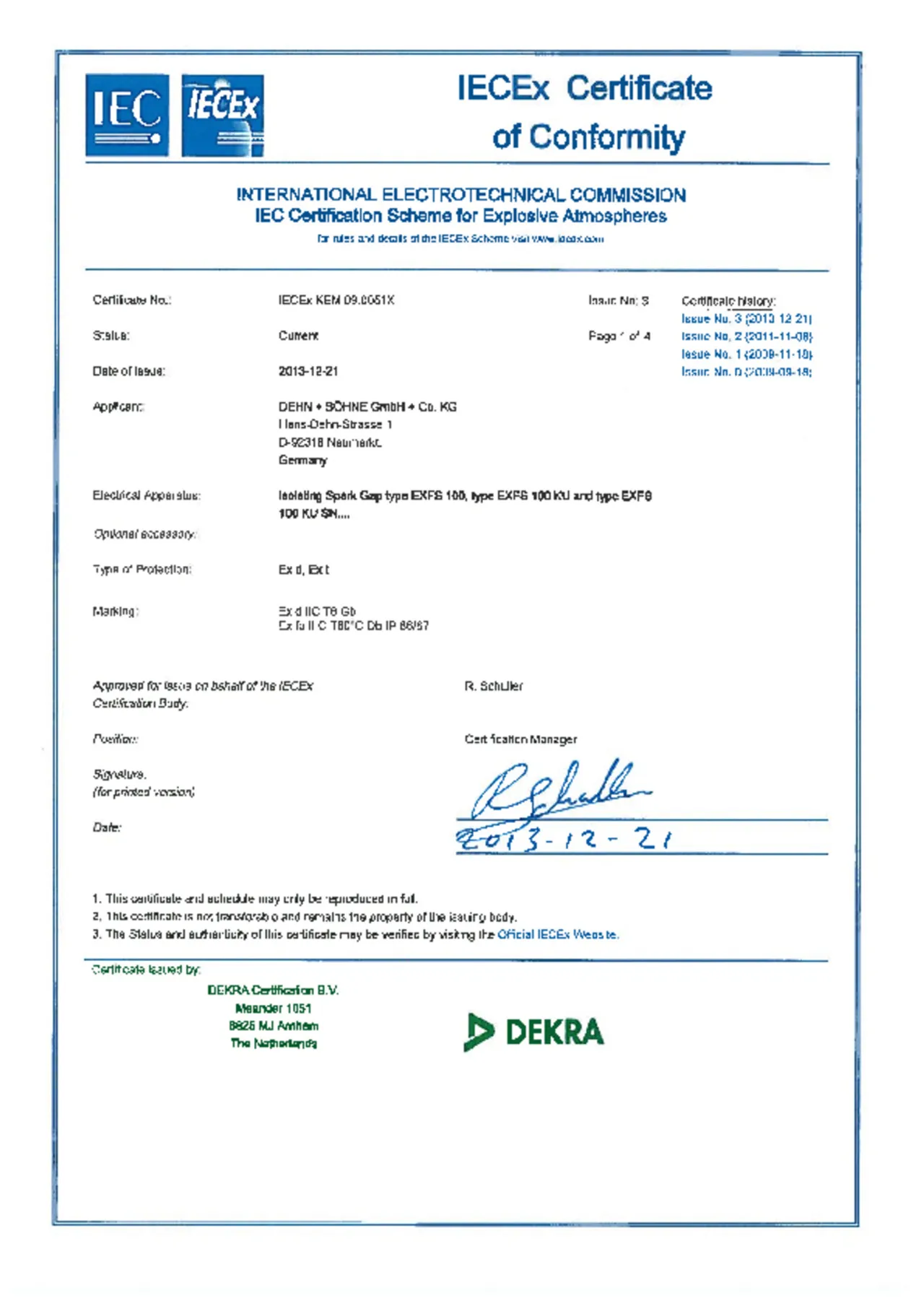

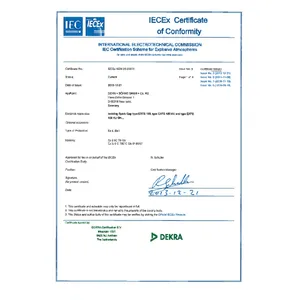

IECEx 認証 IECEx KEM 09.0051X
EN 60079-0 および EN 60079-1 に準拠した防爆マーク：ガス類 Ex db IIC T6 Gb
EN 60079-0 および EN 60079-31 に準拠した防爆マーク：粉塵 Ex tb IIIC T80 °C Db IP 66/67
Inmetro 認証 TÜV 17.0698 X
EN 60079-0 および EN 60079-1 に準拠した防爆マーク：ガス類 Ex db IIC T6 Gb
EN 60079-0 および EN 60079-31 に準拠した防爆マーク：粉塵 Ex tb IIIC T80 °C Db IP 66/67

Product 923100 was added to Notepad.

Go to Notepad

Product 923100 was added to the cart.

Go to Web-Shop

EXFS 100 KU

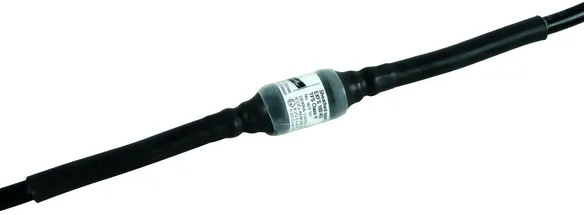

地上および地下への設置に対応した接続ケーブル付き防爆型分離スパークギャップ。防水収縮チューブで密閉されており、ケーブル長を最短にするための切断が可能です。

1 Product

Part No. 923101 EXFS 100 KU

GTIN 4013364108332, Customs tariff No. (EU): 85369095, Gross weight: 2.14 kg, PU: 1.00 ピース

Images

Additional information

防爆絶縁スパークギャップ EXFS 100 KU
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
に準拠した防爆絶縁スパークギャップ EXFS 100 KU

雷保護用等電位ボンディング（絶縁保護）用、DIN VDE 0185-305-3 に準拠、
特にゾーン 1 または 21
の潜在的爆発区域での使用に適しています。
地上および地下設置向けの接続ケーブル付き。
IECEx / ATEX-認証 (2014/34/EU)
IEC / EN 60079
に準拠した Ex 防爆表示：Gase II 2G Ex d IIC T6
IEC / EN 61241:防塵 II 2D Ex tD A21 IP67 T 80°C
雷インパルス電流 (10/350)：100 kA
IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3 に準拠した雷電流耐量クラス： H
公称放電電流 (8/20)：100 kA
定格インパルス応答電圧：<= 1.25 kV
応答交流電圧 (50Hz)：<= 0.5 kV
定格電源周波数耐電圧 (50 Hz)：<= 250 V
定格放電電流 (50 Hz)：
500 A / 0.2 秒(Tu <= 45°C)
保護等級：IP67
プラスチック外装、防水
ケーブル：両端に NYY-J 1 x 25 mm2、長さ約 2 m

Brand: DEHN
タイプ: EXFS 100 KU
記事番号: 923101
or equivalent.

Certificates



Technical data

EN 62561-3 / IEC 62561-3 に準拠した絶縁用スパークギャップ あり
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
雷電流耐量クラス H
定格インパルス応答電圧 (Ur imp ) ≤ 1.25 kV
保護等級 IP 67

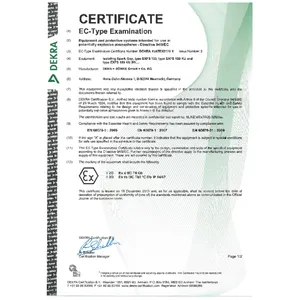

ATEX 認証 DEKRA 11ATEX0178 X
EN 60079-0 および EN 60079-1 に準拠した防爆マーク：ガス類 II 2 G Ex d IIC T6 Gb
EN 60079-0 および EN 60079-31 に準拠した防爆マーク：粉塵 II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx 認証 IECEx KEM 09.0051X
EN 60079-0 および EN 60079-1 に準拠した防爆マーク：ガス類 Ex d IIC T6 Gb
EN 60079-0 および EN 60079-31 に準拠した防爆マーク：粉塵 Ex tb IIIC T80°C Db IP 66/67
Inmetro 認証 TÜV 17.0698 X
EN 60079-0 および EN 60079-1 に準拠した防爆マーク：ガス類 Ex db IIC T6 Gb
EN 60079-0 および EN 60079-31 に準拠した防爆マーク：粉塵 Ex tb IIIC T80 °C Db IP 66/67

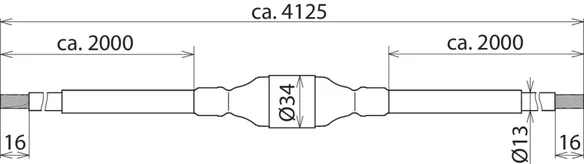

ケーブル長さ 2x 約 2000 mm
