EXFS 同軸接続ボックス

  • パイプラインの陰極防食管部分の地中に敷設された絶縁部分の橋渡し用
  • 爆発性雰囲気での絶縁部保護用

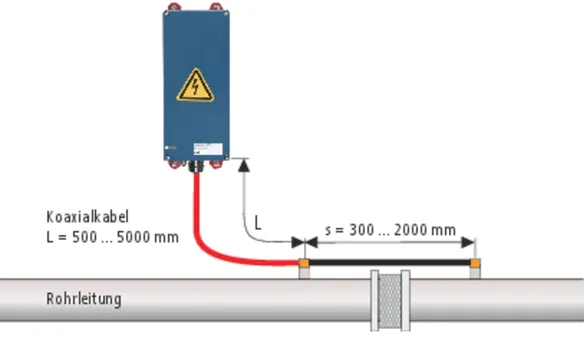

  • 同軸ケーブルで接続すると、接続ケーブルの電圧降下は、従来のケーブルを使用した場合よりも最大 3 倍低くなります。絶縁部の絶縁強度にもよりますが、接続ケーブルの長さは最大 5 m です
  • そのため、EXFS 100 スパークギャップの点検と交換は、危険区域外または地上（大がかりな掘削作業を伴わない）で行います
  • 危険区域における IEC 62305 に準拠した雷保護等電位ボンディング用バージョン
  • 試験中にケーブルを外したり絶縁体を取り外したりする必要がないため、スパークギャップへのアクセスが容易
  • 必要な取付アクセサリーが含まれています

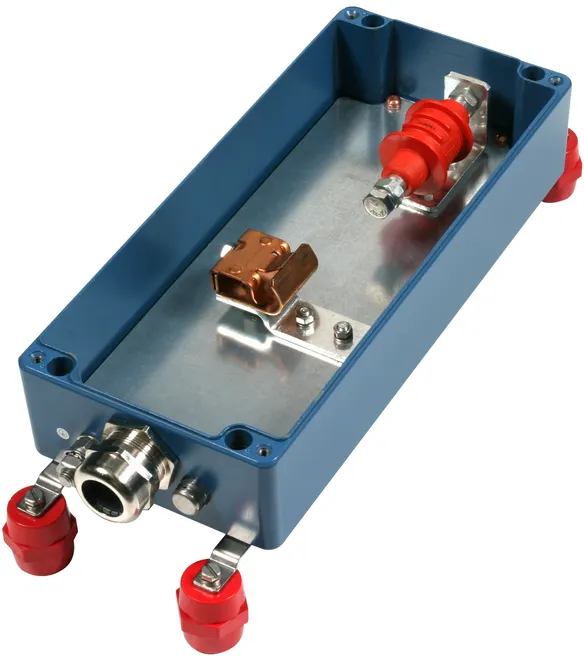

EXFS 100 付き同軸接続ボックス

IEC 62305 に準拠した雷等電位ボンディング用の低応答電圧の絶縁スパークギャップの同軸接続。

1 Product

Part No. 999990 NAK SN4631

GTIN 4013364153776, Customs tariff No. (EU): 85371098, Gross weight: 5.52 kg, PU: 1.00 ピース

Images

Additional information

EXFS 100 付き同軸接続ボックス



IEC 62561-3:2011(81/387/CDV) / EN 62561-3 に準拠した、一体型防爆絶縁スパークギャップ EXFS 100 内蔵の接続ボックス。絶縁継手および絶縁フランジへの同軸接続用。
防爆マーク付き防爆絶縁スパークギャップは以下に準拠します：
IEC / EN 60079: Gase II 2G Ex d IIC T6
IEC / EN 61241：防塵 II 2D Ex tD A21 IP67 T 80°C
雷インパルス電流 (10/350)：100 kA
IEC 62561-3:2011 に準拠した耐雷電流クラス
(81/387/CDV) / EN 50 164-3: H
公称放電電流 (8/20)：100 kA
定格インパルス応答電圧：<= 1.25 kV
応答交流電圧 (50Hz)：<= 0.5 kV
定格電源周波数耐電圧 (50 Hz)：<= 250 V
定格放電電流 (50 Hz)：500 A / 0.2 秒(Tu <= 45°C)
保護等級：IP67

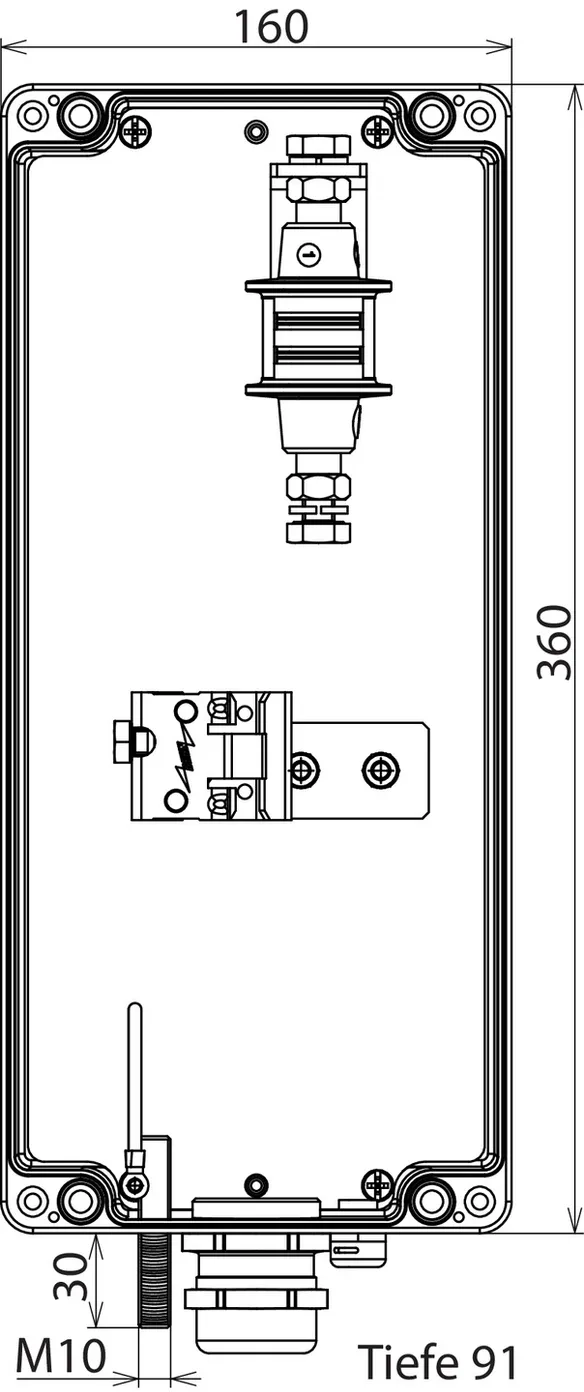

接続用ハウジング：接続ネジ M10 x 25 と
スプリングワッシャー、シールド接続端子付き

Brand: DEHN
タイプ: NAK SN4631
記事番号: 999990
or equivalent.

Certificates



Technical data

EN 62561-3 / IEC 62561-3 に準拠した絶縁用スパークギャップ あり
雷インパルス電流 (10/350 µs) (Iimp ) 100 kA
公称放電電流 (8/20 µs) (In ) 100 kA
定格インパルス応答電圧 (Ur imp ) ≤ 1.25 kV
保護等級 IP 67（耐紫外線）
